Čo robí západkové relé inak

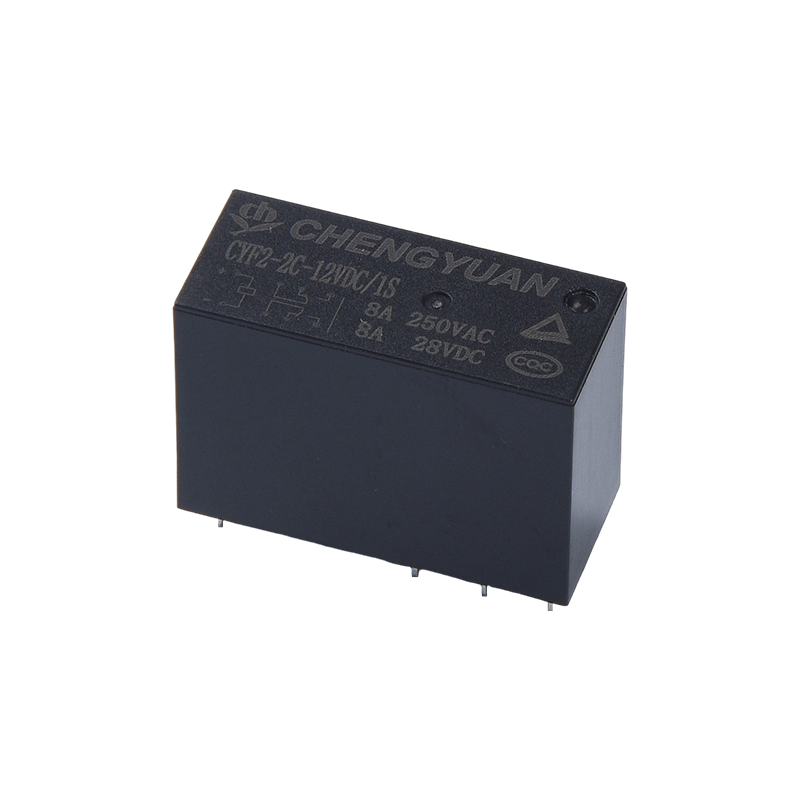

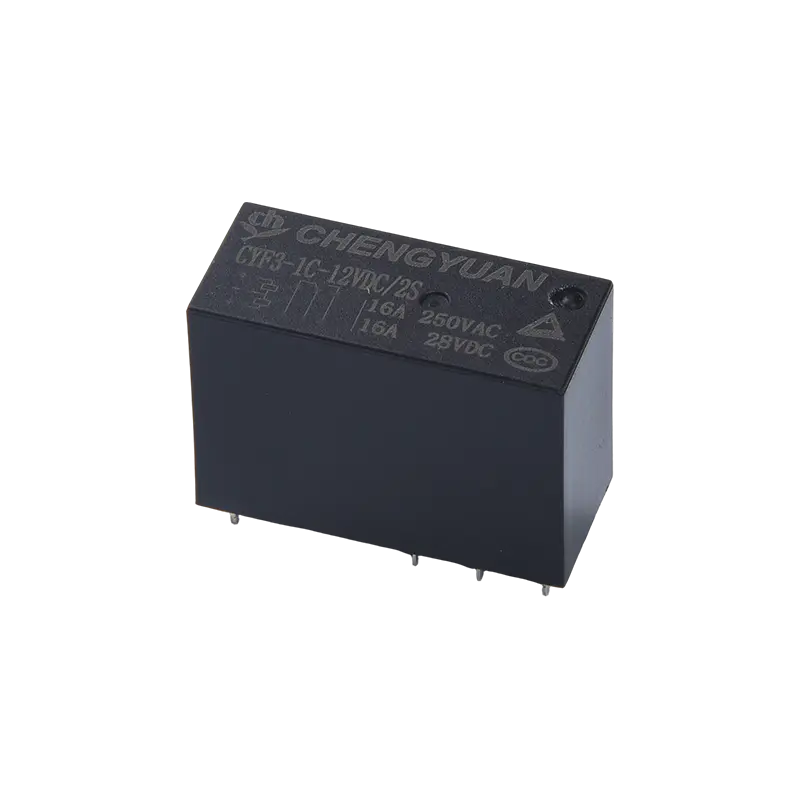

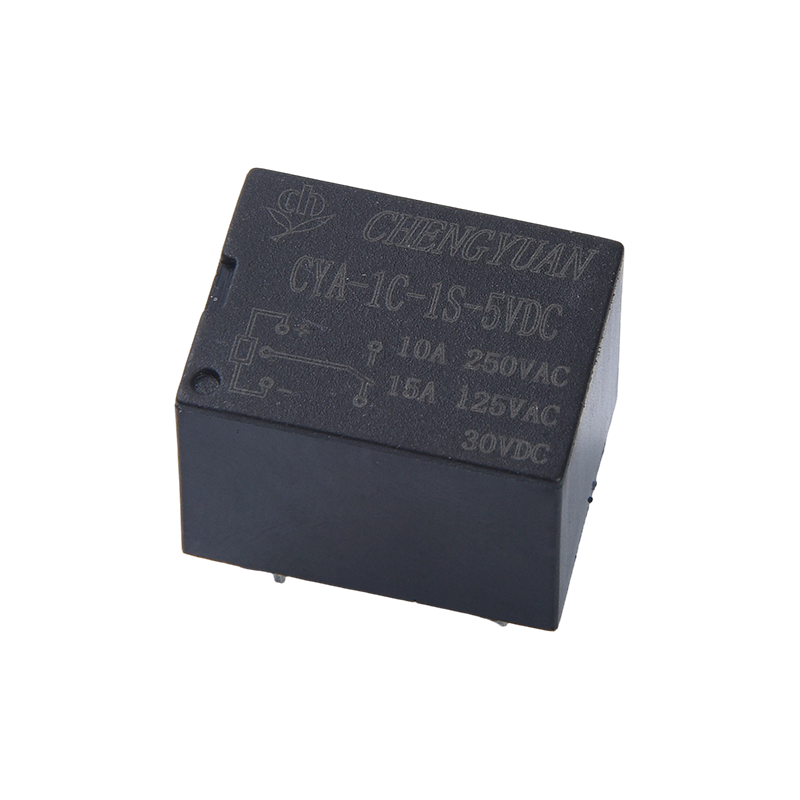

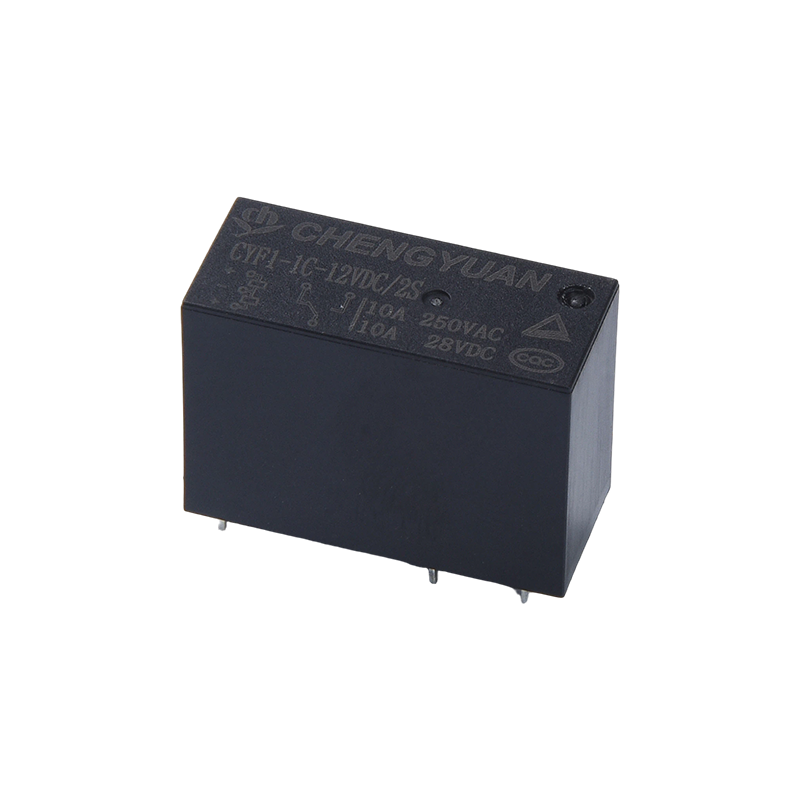

A západkové relé drží svoju kontaktnú polohu po odpojení cievky pomocou mechanickej západky alebo permanentného magnetu na udržanie stavu bez nepretržitého napájania. Toto je definujúci rozdiel od štandardného relé, ktoré vyžaduje konštantný prúd cievky, aby udržali svoje kontakty zatvorené. A magnetické západkové relé dosahuje to pomocou malého permanentného magnetu, ktorý drží kotvu na mieste, keď ju pohne krátky impulz, čo znamená, že cievka musí byť nabitá iba na chvíľu, aby sa prepnúli stavy, namiesto toho, aby zostala napájaná počas celého cyklu zapnutia.

Praktický výsledok a magnetické blokovacie relé dizajn je zmysluplné zníženie priemerného odberu energie, pretože cievka je aktívna len počas krátkeho nastaveného alebo resetovacieho impulzu. Vďaka tomu je táto technológia obzvlášť dôležitá pre systémy napájané z batérie, zariadenia na diaľkové meranie a akékoľvek aplikácie, kde je dôležitá spotreba energie v pohotovostnom režime. Tento článok prechádza nameraným spínacím správaním, údajmi o porovnaní výkonu a štrukturálnymi kompromismi, aby objasnil, kde západkové relé ponúka najjasnejšiu výhodu.

Spotreba energie v porovnaní s rôznymi typmi relé

Najviac merateľný prínos a západkové relé sa prejavuje v priemernej spotrebe energie počas typického pracovného cyklu. Vodorovný stĺpcový graf nižšie porovnáva odber energie cievky v štyroch kategóriách relé v scenári, kde kontakt zostáva v jednej polohe dlhší čas medzi spínacími udalosťami. Štandardné neblokovacie relé musí udržiavať prúd cievky po celú dobu, keď kontakt zostane zopnutý, zatiaľ čo magnetické blokovacie relé odoberá energiu iba počas krátkeho okamihu, keď zmení stav. Rozdiel sa stáva dramatickým so zvyšujúcim sa časom zdržania, čo je presne ten scenár, ktorý je najrelevantnejší pre aplikácie riadenia a merania v reálnom svete, kde relé môže zostať v jednej polohe celé hodiny alebo dni.

Počas 24-hodinovej doby zadržania a magnetické západkové relé kreslí približne 2 mW v priemere v porovnaní s približne 420 mW pre štandardné relé udržiavanie rovnakej polohy kontaktu, rozdiel je spôsobený výlučne skutočnosťou, že konštrukcia s aretáciou potrebuje prúd iba počas samotného krátkeho spínacieho impulzu. Táto medzera sa len zväčšuje so zvyšujúcou sa dobou držania, čo je dôvod, prečo je západková technológia tak často špecifikovaná pre vzdialené zariadenia alebo zariadenia napájané z batérie.

Prepínanie pulzného správania pri opakovaných operáciách

Pretože a magnetické blokovacie relé závisí na krátkom impulze na zmenu stavu, konzistencia odozvy impulzu v priebehu času je dôležitá rovnako ako úspora energie v pohotovostnom režime. Čiarový graf nižšie zobrazuje minimálne trvanie impulzu potrebné na spoľahlivé spustenie relé v piatich fázach testu životnosti spínania, od prvých 50 000 operácií až po 1 milión operácií. Očakáva sa mierne zvýšenie požadovanej šírky impulzu, pretože mechanická západka a magnetické komponenty sú mierne opotrebované, ale trend by mal zostať pozvoľný a nemal by vykazovať náhly skok. V tomto teste sa požadované trvanie impulzu zvyšuje len mierne v celom rozsahu miliónov cyklov, čo naznačuje, že magnetická západka si zachováva spoľahlivú prídržnú silu ďaleko za typickými servisnými intervalmi.

Požadované trvanie impulzu sa pohybuje od približne 6 ms pri 50 000 cykloch až po približne 11 ms pri 1 milióne cyklov , zmena, ktorá zostáva pohodlne v rámci rozsahu návrhu obvodu pohonu, ktorý väčšina riadiacich systémov prideľuje pre blokovacie relé. Tento predvídateľný postupný vzor je silným indikátorom konzistentného výkonu magnetickej západky, a nie predčasného mechanického opotrebovania.

Tam, kde sa západkové relé používajú najviac

Energetická účinnosť a západkové relé prirodzene smeruje svoje použitie k aplikáciám, kde záleží na pohotovostnom prúde rovnako ako na spínacom výkone. Zvislý stĺpcový graf nižšie zobrazuje typické rozdelenie používania v rámci bežných kategórií aplikácií na základe agregovaných vzorcov polí. S veľkým náskokom vedú inteligentné meracie a diaľkové monitorovacie zariadenia, po ktorých nasleduje riadenie prístupu na batérie, solárne a obnoviteľné energetické systémy a priemyselné zariadenia, kde je znížená tvorba tepla z nižšieho priemerného prúdu tiež zmysluplnou sekundárnou výhodou.

Inteligentné meranie a vzdialené monitorovanie predstavujú zhruba 35 % of typical deployment , ktorý je priamo v súlade s takmer nulovým odberom energie v pohotovostnom režime, o ktorom sme hovorili v predchádzajúcej časti. Systémy na kontrolu prístupu napájané z batérií nasledujú tesne, pretože a magnetické západkové relé môže udržiavať zamknutý alebo odomknutý stav na neurčito bez vybitia batérie medzi spínacími udalosťami.

Západkové relé verzus štandardné relé naprieč kľúčovými rozmermi

Radarová tabuľka uľahčuje vidieť úplný kompromis medzi a magnetické blokovacie relé a štandardné neblokovacie relé, pretože zobrazuje viacero rozmerov naraz namiesto toho, aby všetko redukovalo na jediné číslo. Nižšie uvedená tabuľka porovnáva oba typy relé z hľadiska energetickej účinnosti v pohotovostnom režime, jednoduchosti riadiaceho obvodu, spoľahlivosti zachovania stavu, rýchlosti spínania a mechanickej zložitosti. Blokovacie relé siaha oveľa ďalej, pokiaľ ide o účinnosť v pohotovostnom režime a zachovanie stavu, zatiaľ čo štandardné relé rozširuje ďalej o jednoduchosť riadiaceho obvodu, pretože nevyžaduje samostatnú logiku nastavenia a resetovania pohonu. Tento kompromis je presne dôvodom, prečo výber medzi týmito dvoma často závisí od toho, či je pre daný dizajn dôležitejšia energetická účinnosť alebo jednoduchosť ovládača.

Graf potvrdzuje, že a západkové relé je silnejšou voľbou vždy, keď najviac záleží na napájaní v pohotovostnom režime a udržiavaní stavu, zatiaľ čo štandardné relé zostáva jednoduchšie ovládať zo základného riadiaceho obvodu. Žiadna možnosť nie je všeobecne lepšia; rozhodnutie závisí od toho, či aplikácia uprednostňuje energetickú účinnosť alebo minimálnu zložitosť ovládača a mnohé návrhy systémov nakoniec používajú oba typy relé pre rôzne subsystémy v rámci toho istého produktu.

Praktický návod na špecifikáciu magnetického západkového relé

Určenie a magnetické západkové relé správne začína potvrdením, že aplikácia skutočne ťaží zo zachovania štátu bez nepretržitého napájania. Nižšie uvedená tabuľka sumarizuje praktické scenáre, v ktorých je západkový dizajn zvyčajne tým správnym riešením, spolu s prípadmi, ktoré namiesto toho lepšie obslúži štandardné relé.

Referencia výberu na základe scenára

Pred dokončením návrhu blokovacieho relé niekoľko dodatočných kontrol pomôže potvrdiť dlhodobú vhodnosť:

1. Presvedčte sa, že obvod pohonu dokáže spoľahlivo dodať požadované nastavené a resetované impulzné charakteristiky.
2. Overte, či aplikácia potrebuje blokovanie s jednou cievkou alebo s dvoma cievkami.
3. Skontrolujte stav udržiavania pri očakávaných podmienkach vibrácií alebo nárazov.
4. Skontrolujte menovitý kontakt kontaktov v porovnaní so skutočným zaťažovacím prúdom spínaného obvodu.
5. Naplánujte si metódu snímania polohy, ak riadiaci systém potrebuje potvrdiť aktuálny stav relé po prerušení napájania.

Výrobná presnosť za spoľahlivým výkonom západky

Vyššie diskutovaná stabilná krivka trvania impulzu závisí od konzistentnej výroby zostavy permanentného magnetu, kotvy a cievky vo vnútri a magnetické blokovacie relé . Rozdiely v sile magnetu alebo zarovnaní kotvy môžu posunúť minimálnu energiu impulzu potrebnú na spoľahlivé prepnutie stavu, čo je dôvod, prečo je tesné riadenie procesu dôležitejšie pre návrhy s aretáciou ako pre jednoduchšie štandardné relé. Automatizovaná montáž a magnetické testovanie počas procesu pomáha udržiavať výkon relé s magnetickou západkou v rámci úzkych tolerancií naprieč výrobnými šaržami, čím podporuje predvídateľné dlhodobé správanie uvedené v údajoch o životnosti spínania vyššie.

Kroky overenia procesu, ako je testovanie magnetického toku, vzorkovanie impulzovej odozvy a kontroly mechanického cyklovania, sú štandardné postupy, ktoré podporujú údaje o spoľahlivosti uvedené v tomto článku. Pre inžinierov, ktorí získavajú blokovacie relé vo veľkom rozsahu, je potvrdenie týchto kontrolných bodov kvality u dodávateľa často rovnako cenné ako kontrola publikovaných technických údajov.

O spoločnosti Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. je dcérskou spoločnosťou Ningbo Yinzhou Chengyuan Electronic Device Factory. Takmer sa intenzívne zaoberá výrobou relé 30 rokov , spoločnosť pôsobí ako profesionálny výrobca integrujúci výskum a vývoj, výrobu a predaj západkové relé a súvisiace spínacie komponenty. Jeho základný princíp, „čestnosť ako základ a kvalita ako duša“, je podporovaný efektívnou tímovou prácou zameranou na budovanie reputácie spoľahlivých produktov na domácom aj medzinárodnom trhu.

Továreň zaviedla automatizované výrobné zariadenia, vyberá vysokokvalitné materiály a uplatňuje prísne procesné kontroly v celom výrobnom reťazci na podporu stability a životnosti hotových jednotiek. Na domácom trhu spoločnosť aktívne rozširuje svoje medzinárodné usporiadanie a zameranie na kvalitu a poctivé služby jej pomohlo vybudovať si uznanie u zákazníkov doma aj v zahraničí. Spoločnosť Ningbo Chengyuan Chuangke Electronics Co., Ltd., vedená pokračujúcou technologickou inováciou, pracuje na posilnení priemyselnej modernizácie a jej cieľom je zostať spoľahlivým partnerom pre organizácie, ktoré získavajú riešenia s magnetickými západkovými relé.

Často kladené otázky

Q1: Ako si blokovacie relé udrží svoju polohu bez nepretržitého napájania?

A1: Používa permanentný magnet alebo mechanickú západku na udržanie kotvy na mieste po krátkom impulze cievky, takže na udržanie stavu kontaktu nie je potrebný žiadny nepretržitý prúd.

Q2: Aká je hlavná výhoda magnetického západkového relé v systémoch napájaných z batérie?

A2: Keďže cievka odoberá prúd iba počas krátkeho spínacieho impulzu, spotreba energie v pohotovostnom režime dramaticky klesá v porovnaní s relé, ktoré musí zostať pod napätím, aby si udržalo svoju polohu.

Otázka 3: Vyžaduje si magnetické blokovacie relé zložitejší obvod pohonu?

A3: Áno, vo všeobecnosti potrebuje nastaviť a resetovať logiku impulzov, a nie jednoduchý kontinuálny signál cievky, ktorý výmenou za úsporu energie pridáva určitú zložitosť obvodu.

Otázka 4: Ako môže systém potvrdiť aktuálny stav blokovacieho relé po výpadku napájania?

A4: Mnoho návrhov pridáva metódu snímania polohy, ako je pomocný kontakt alebo spätnoväzbový signál, takže riadiaci systém môže po obnovení napájania overiť stav relé.

Q5: Aké výrobné faktory najviac ovplyvňujú spoľahlivosť blokovacieho relé?

Odpoveď 5: Konzistentná sila permanentného magnetu, presné zarovnanie kotvy a riadené vinutie cievky sú kľúčové faktory, ktoré určujú, ako spoľahlivo relé s magnetickou západkou prepína stav počas svojej menovitej životnosti.
