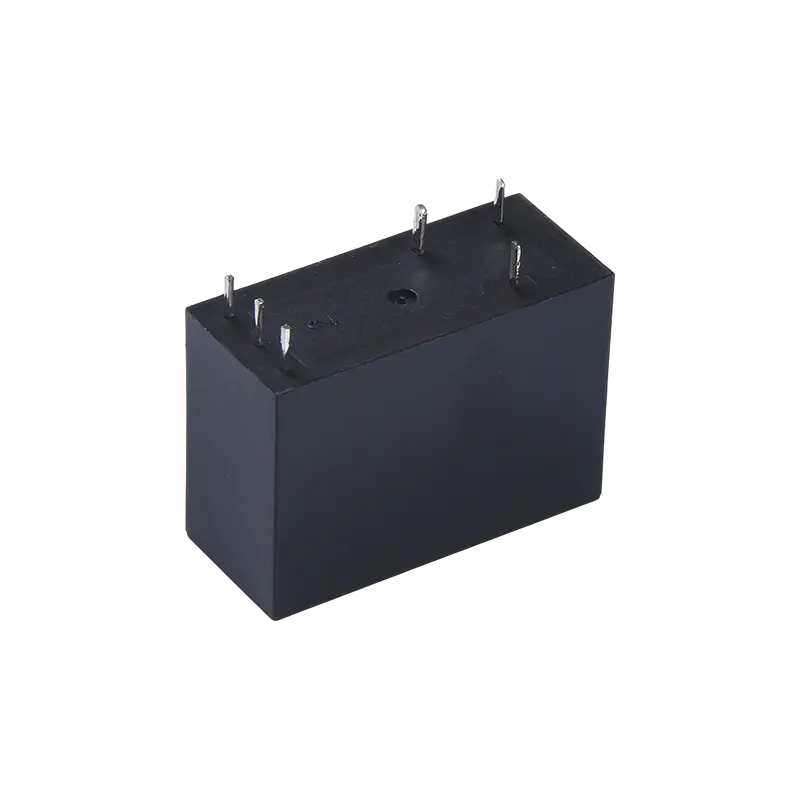

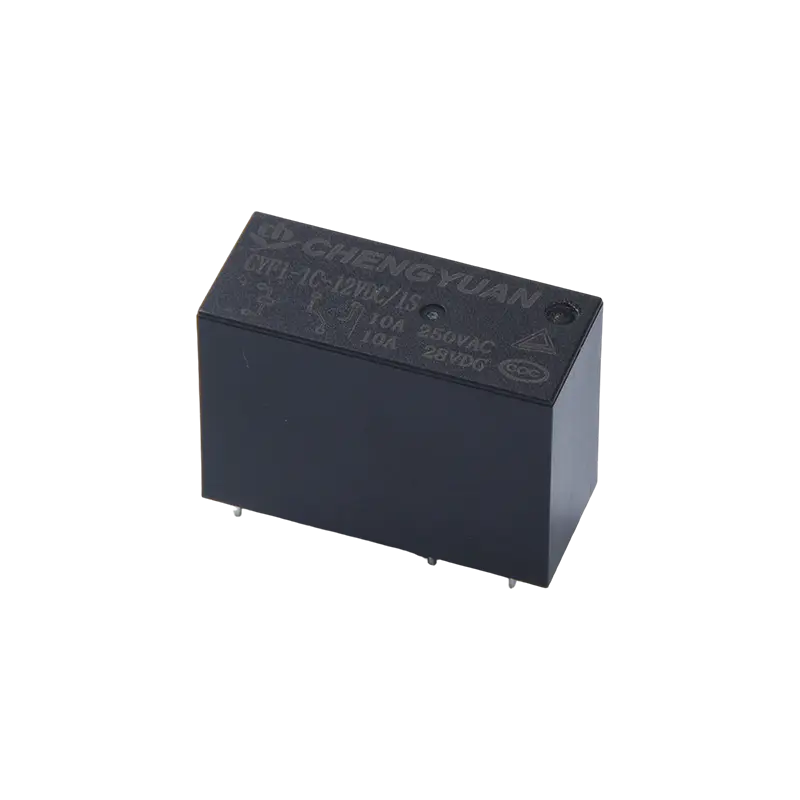

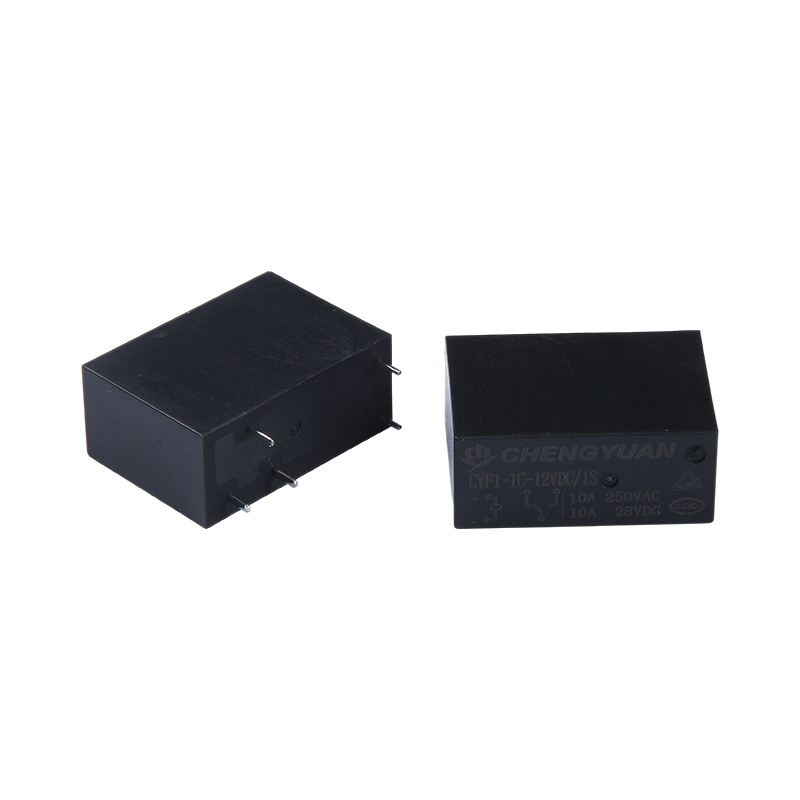

Výhody produktu:
• Nulová statická spotreba energie: Využitím princípu magnetickej západky je stav kontaktu po aktivácii udržiavaný bez nepretržitého napájania, čo výrazne znižuje spotrebu energie systému v pohotovostnom režime.
• Vysoká záťaž, kompaktný dizajn: Dosahuje maximálnu kapacitu spínania kontaktov 16A v ultra malom balení, ponúka vysokú hustotu výkonu a šetrí miesto na doske plošných spojov.
• Pamäť stavu vypnutia: Poloha kontaktu zostane po výpadku napájania nezmenená a po obnovení napájania sa zachová pôvodný stav bez jazdy, vhodný pre záložné obvody alebo bezpečnostné blokovania.
Vlastnosti:
• Maximálna kapacita spínania kontaktov 16A
• Dostupné v konfiguráciách jednopólových a dvojpólových prepínacích kontaktov
• Ultra-malé, štandardné kolíky PCB
• Dostupné v uzavretých typoch a odolných voči taveniu
• Produkt šetrný k životnému prostrediu (v súlade s ROHS)
• Rozmery: (28,9*12,6*20,6)mm
Hlavné aplikácie:
• Inteligentné merače a správa energie: Používa sa na diaľkové ovládanie spínania v predplatených meracích prístrojoch a inteligentných ističoch, čím sa dosahuje nízka spotreba energie prostredníctvom magnetického blokovania.
• Spotrebiče na úsporu energie: Integrované do hlavného ovládania napájania zariadení, ako sú klimatizácie a ohrievače vody, aby sa znížila spotreba energie v pohotovostnom režime a splnili sa normy energetickej účinnosti.
• Neprerušiteľné zdroje napájania a skladovanie energie: Používa sa vo výstupných spínacích obvodoch UPS a fotovoltaických invertorov, zaisťuje kontinuitu systému udržiavaním stavu počas výpadkov napájania.
• Bezpečnostné a protipožiarne systémy: Používajú sa v poplašných systémoch a riadiacich obvodoch núdzového osvetlenia na zabezpečenie spoľahlivého stavu spínača pri náhlych výpadkoch napájania.
Parametre kontaktu
| Konfigurácia kontaktu | 1A/1C | 2A/2C |
| Kontaktný odpor | < 50 mΩ (1 A 6 V DC) |
| Kontaktný materiál | AgSnO₂, AgCdO |
| Zaťaženie kontaktu (odporové) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250 V AC 5A 277VAC/28VDC |
| Maximálne spínacie napätie | 250VAC / 28VDC |
| Maximálny spínací prúd | 20A/16A/10A | 8A/5A |
| Maximálny spínací výkon | 5000VA/480W | 1200VA/150W |
| Mechanická odolnosť | 1×10⁷ cyklov |
| Elektrická odolnosť | 1×10⁵ cyklov |
Parametre cievky
| Menovitý výkon cievky - | Jedna cievka 540 mW |
| Dual Coil ≦ 1W (výkon sa líši podľa špecifikácie) |
| Nárast teploty cievky | 26°C (47°F) pri menovitom napätí |
| Maximálna teplota | 130 °C (266 °F) |
Tabuľka špecifikácií cievok
| Menovité napätie (VDC) | Nastaviť/resetovať napätie (VDC) | Šírka impulzu (ms) | Odpor dvojitej cievky (Ω±10%) | Odpor jednej cievky (Ω±10%) |
| Cievka 1 | Cievka 2 |
| 3 | ≤ 2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤ 9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Výkonnostné parametre
| Izolačný odpor | 100 MΩ (500 V DC) |
| Dielektrické výdržné napätie | Medzi kontaktom a cievkou | 5000 VAC po dobu 1 minúty |
| Medzi otvorenými kontaktmi | 750 V AC po dobu 1 minúty |
| Doba prevádzky (pri menovitom napätí) | ≤ 10 ms |
| Čas uvoľnenia (pri menovitom napätí) | ≤ 5 ms |
| Šok | Stabilita | 100 m/s² (10 g) |
| Pevnosť | 1000 m/s² (100 g) |
| Vibrácie | 10Hz~55Hz, 1,5mm dvojitá amplitúda |
| Vlhkosť | 35%-85% RH |
| Rozsah teplôt | -40 °C ~ 85 °C |
| Typ terminálu | Typ PCB |
| Hmotnosť | Približne 10 g |
| Typ balenia | Typ s plastovým tesnením, typ odolný voči spájkovaniu |
Bezpečnostné certifikáty
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250 VAC 10 28 V DC |
| 2A/2C | 8A 250 V AC 8A 28V DC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R = 0 ms |
| 1A/1C | 10 250 VAC 10 28 V DC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R = 0 ms $ $ |
Príklad objednávacej značky
Model relé CYF
Napätie cievky 5 6 9 12 18 24 48 VDC
Kontaktný formulár 1A: jedna skupina normálne otvorených, 1C: jedna skupina konverzie, 2A: dve skupiny normálne otvorených, 2C dve skupiny konverzie
Tvar cievky 1S: jednoduchá cievka 2S: dvojitá cievka
Kontaktný materiál T: AgSnO2, Žiadny: AgCdO
Poznámky: (1) V prostredí obsahujúcom škodlivé plyny ako H2S, SO2, NO2 atď. sa odporúča používať výrobky uzavreté plastom a pri skutočnom používaní vykonajte testy a potvrdenie; ak nie je potrebné celkové čistenie, odporúča sa
Odporúča sa uprednostniť výrobky odolné voči toku;
- Tento produkt je produkt šetrný k životnému prostrediu. Pri objednávaní označte príslušné číslo funkcie, kde (551) označuje súlad so smernicou RoHS (kontakty obsahujú kadmium) a (555) označuje súlad so smernicou RoHS (kontakty neobsahujú kadmium).
Schéma zapojenia, veľkosť montážneho otvoru jednotka: mm
(1) Pre niektoré vonkajšie rozmery výrobku nie sú špecifikované rozmerové tolerancie. Keď sú vonkajšie rozmery ≤ 1 mm, tolerancia je ± 0,2 mm; keď sú vonkajšie rozmery medzi 1~5mm, tolerancia je ±0,3mm.
Keď je celková veľkosť > 5 mm, tolerancia je ± 0,4 mm;
(2) Rozmery montážneho otvoru bez rozmerovej tolerancie sú ±0,1 mm.
Dôležité poznámky:
- Továrenský stav relé s magnetickou západkou je stav resetovania, ale v dôsledku faktorov, ako je náraz počas prepravy alebo inštalácie relé, sa môže zmeniť na akčný stav. Preto pri použití (napájací zdroj
Po pripojení ho resetujte do akčného stavu alebo podľa potreby resetujte.
- Aby sa zabezpečilo, že magnetické prídržné relé pôsobí alebo sa resetuje, budiace napätie privedené na cievku musí dosiahnuť menovité napätie a šírka impulzu musí byť väčšia ako 5-násobok času pôsobenia alebo resetovania. nie
Pri privádzaní napätia na akčné a resetovacie cievky nepripájajte napätie na cievky dlhší čas (viac ako 1 minútu).
- Počas prepravy, skladovania a aplikácie produktu držte produkt mimo dosahu silných magnetických polí, aby ste predišli zmenám prevádzkového napätia a resetovaniu napätia.
