Volanie bez tepla v najchladnejšie ráno v roku zvyčajne končí na rovnakej zložke. Termostat volá, riadiaca doska posiela 24 VAC, transformátor sa odhlási a vykurovacie telesá sú stále studené. Stýkač pece je časť, ktorá prestala vykonávať svoju prácu.
Stýkač pece je vysokovýkonný elektricky ovládaný spínač. Nízkonapäťová cievka, takmer vždy 24 V AC v obytných zariadeniach, priťahuje kontakty sieťového napätia, ktoré nesú plný prúd vykurovacích telies alebo motora ventilátora. Tri čísla definujú správnu časť: napätie cievky, menovitý kontaktný prúd pri použitom napätí a konfigurácia pólov. Spojte všetky tri a stýkač beží roky vykurovacích sezón. Jeden chýba a výsledkom sú zvarené kontakty, drkotajúca cievka alebo rovnaké volanie bez tepla budúcu zimu.
Čo robí stýkač pece v okruhu
Stýkač slúži na udržiavanie nízkonapäťového riadiaceho vedenia mimo sieťového napätia. Termostaty a ovládacie dosky pracujú pri napätí 24 VAC, ktoré je možné bezpečne viesť cez tenký kábel termostatu. Ohrievacie prvky, motory dúchadiel a kompresory pracujú pri 120, 208, 240 alebo 277 V AC a môžu odoberať desiatky ampérov. Stýkač sedí na tejto hranici. Jeho cievka je zapojená do riadiaceho obvodu, jeho kontakty sú zapojené do obvodu linky a tieto dva sa nikdy elektricky nedotýkajú.
Miesto, kde časť žije, závisí od vybavenia:
- Elektrické pece a vzduchotechnické zariadenia: stýkač spína rady vykurovacích telies, pričom často pracuje spolu so sekvenátormi, ktoré spúšťajú prvky na niekoľko sekúnd.
- Plynové pece: stýkač alebo relé ventilátora spína motor ventilátora na sieťové napätie, keď doska rozhodne, že výmenník tepla je dostatočne teplý.
- Zbalené jednotky a vonkajšie časti: stýkač spína kompresor a ventilátor kondenzátora spolu, preto je jeho menovitý výkon uvádzaný v ampéroch s uzamknutým rotorom, ako aj v prevádzkových ampéroch.
Stojí za to oddeliť stýkač od malých relé na riadiacej doske pece. Palubné relé spínajú plynový ventil, induktor alebo zvlhčovač a ovládajú zosilňovač alebo dva. Stýkač zvláda veľké zaťaženie a tento rozdiel v prevádzke poháňa každé hodnotenie vytlačené na jeho štítku.
Čísla, na ktorých záleží, než ich špecifikujete alebo nahradíte
Napätie cievky je na prvom mieste. Cievka 24 V AC sa v 120 V AC obvode spoľahlivo nezatiahne a 240 V AC cievka v 24 V AC obvode sa jednoducho nepohne. Väčšina transformátorov pre obytné pece má 24 VAC a menovitý výkon okolo 40 VA, čo je dosť pre cievku stykača plus plynový ventil a dosku. Cievky tolerujú určitý priehyb, ale keď je transformátor slabý alebo kábel termostatu poddimenzovaný, stýkač sa chveje namiesto toho, aby sa čisto uzavrel, a chvenie spáli cievku rýchlejšie ako čokoľvek iné.
Hodnotenie kontaktu je na druhom mieste a má dve časti. Hodnota odporu, často 25, 30 alebo 40 A pri 240 až 277 VAC, pokrýva banky vykurovacích telies. Menovitý výkon motora sa uvádza ako zosilňovače pri plnom zaťažení a zosilňovače so zamknutým rotorom a je to číslo, na ktorom záleží, keď kompresor sedí na kontaktoch. 40 A odporový stýkač nie je automaticky 40 A stýkač kompresora.
Potom prídu na rad mechanické detaily:
- Konfigurácia pólov: jeden pól pre jednu nohu, dva póly pre jednofázové napätie 240 VAC, tri póly pre tri fázy.
- Typ svoriek: skrutkové svorky, štvrťpalcové rýchlospojky alebo škatule.
- Pôdorys upevnenia, štýl držiaka a poloha svoriek cievky.
Typické možnosti spínania používané v okruhoch pecí a vzduchotechnických zariadení. Hodnoty sú približné a skutočné zaťaženie je potrebné vždy skontrolovať podľa typového štítku zariadenia. | Parameter | Stýkač s určitým účelom | Výkonové relé PCB | Modul relé na DIN lištu |
| Napätie cievky | Typické 24 VAC, k dispozícii 120 až 277 VAC | 5 až 24 V DC alebo 24 V AC | 24 VAC alebo VDC |
| Hodnotenie kontaktu | 25 až 40 A pri 240 až 277 VAC | 8 až 16 A pri 250 VAC | 5 až 16 A pri 250 VAC |
| Poliaci | 1 až 3 | 1 až 2 | 1 až 2 |
| Montáž | Panel alebo držiak | Priechodný otvor na palube | 35 mm koľajnica |
| Typická povinnosť | Prvky, motory dúchadiel, kompresory | Prepínanie palubnej dosky | Prekladanie a práca so signálom |
Keď je zaťaženie malé, niektoré zariadenia používajú výkonové relé prispájkované k riadiacej doske namiesto samostatného panelového stýkača. Časť, ako je relé PCB CYF3 SPST s menovitým prúdom 16 A pri 250 V AC, pokrýva spínanie na doske, kde by bol plný stykač predimenzovaný.

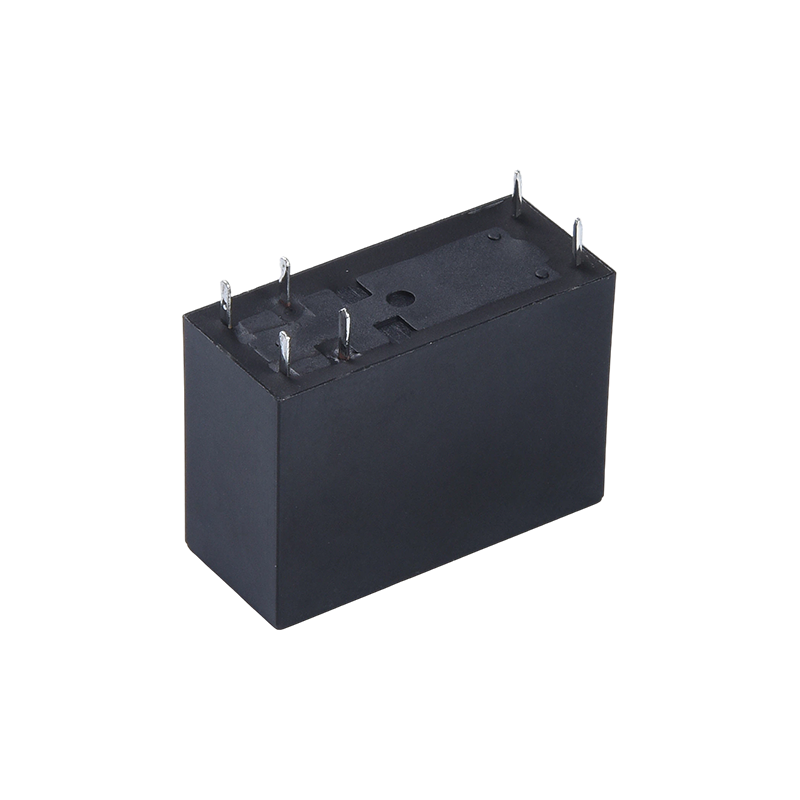

CYF3 PCB relé pre prepínanie na doske Kompaktné 16 A 250 VAC PCB relé na spínanie riadiacej dosky tam, kde by bol samostatný panelový stýkač predimenzovaný; vysoká izolácia kontaktu cievky podporuje kompaktné zariadenia. Zobraziť produkt → Príznaky, ktoré vám povedia, že stýkač zlyhá
Stykač zriedka zlyhá bez varovania. Vzor zlyhania zvyčajne ukazuje na presnú časť, ktorá sa vzdala.
- Žiadne teplo pri bežiacom ventilátore: cievka je otvorená alebo doska do nej nedodáva napätie 24 VAC. Pred odsúdením dielu skontrolujte napätie na cievke.
- Chvenie alebo bzučanie: cievka nedostáva dostatočné napätie na to, aby udržala kotvu, často slabý transformátor alebo skorodované spojenie.
- Teplo, ktoré sa nevypne: kontakty sú privarené. Spínač horného limitu je jediná vec, ktorá zastaví prvky, a bude sa opakovane spúšťať, kým nie je vymenený stýkač.
- Zápach spálenia alebo zmenená farba cievky: izolácia cievky zlyhala, zvyčajne po dlhom chvení alebo skrate riadiaceho obvodu.
- Jamkové alebo začiernené kontakty: stýkač sa stále zatvára, ale odpor na uzavretých kontaktoch stúpa, na svorkách sa hromadí teplo a práca sa mení na opravu kabeláže namiesto výmeny dielov.
Test poklesu napätia pod napätím zachytí posledný prípad skôr, ako bude drahý. So zatvoreným stykačom a spustenou záťažou zmerajte cez svorky vedenia každého pólu. Zdravá sada kontaktov klesne len o zlomok voltu. Akonáhle namerané hodnoty prekročia približne pol voltu pri menovitom prúde, pitting je v plnom prúde a diel patrí do ďalšej servisnej návštevy, nie do ďalšej poruchy.
Testovanie stýkača pece v šiestich krokoch
Testovanie trvá asi pätnásť minút pomocou multimetra.
- Vypnite napájanie na odpojovači pece a na ističi, potom overte meradlom na svorkách vedenia.
- Pred odstránením akéhokoľvek drôtu odfoťte rozloženie terminálu.
- Odpojte vodiče cievky a zmerajte odpor cievky. Porovnajte s hodnotou na typovom štítku alebo so známou dobrou jednotkou. Otvorené čítanie znamená poruchu cievky.
- Aplikujte 24 V AC zo známeho dobrého transformátora priamo na cievku. Pevné jedno kliknutie znamená, že magnetický obvod funguje. Bzučanie alebo ticho poukazuje na cievku alebo mechanickú poruchu.
- Keď je cievka bez napätia, skontrolujte kontinuitu naprieč každým pólom. Malo by to byť otvorené. Zapnite cievku a potvrďte, že každý pól je zatvorený.
- Všetko znova pripojte, obnovte napájanie a zmerajte pokles napätia na uzavretých kontaktoch pri zaťažení. Tento krok sa najčastejšie vynecháva a je to ten, ktorý predpovedá opakované volanie.
Výber náhrady bez zníženia úrovne obvodu
Najbezpečnejšia náhrada sa zhoduje s originálom, pokiaľ ide o napätie cievky, hodnotenie kontaktov pri použitom napätí, počet pólov a montáž. Najčastejšou chybou je montáž dielu, pretože držiak a svorky sú zarovnané, zatiaľ čo hodnotenie kontaktu je nižšie ako pôvodné. 30 A stýkač namiesto 40 A dielu bude fungovať počas mierneho dňa a zvarí svoje kontakty v prvé chladné ráno, keď sa všetky prvky naraz nabijú.
Spätným volaniam zabraňujú dva zvyky:
- Overte si skutočné zaťaženie, nielen starý štítok. Ak bol motor ventilátora alebo kompresor nahradený iným modelom, ampéry pri plnom zaťažení sa mohli zmeniť.
- Počas volania termostatu skontrolujte napätie cievky na svorkách. Hodnota výrazne pod 24 VAC znamená, že stýkač nie je hlavnou príčinou a najprv je potrebné venovať pozornosť transformátoru alebo riadiacemu zapojeniu.
Spínanie vysokého prúdu vo vykurovacích a kompresorových okruhoch často spočíva v robustnom jednopólovom výkonovom relé s veľkorysou vzdialenosťou kontaktov a cievkou, ktorá pevne drží pri nízkom napätí. Časť, ako je vysokoprúdové relé SPST CYT90 s menovitým prúdom 30 A až 40 A, je skonštruovaná presne pre túto triedu záťaže.
CYT90 vysokoprúdové relé pre ťažké spínanie Kompaktné výkonové relé 30A/40A s kontaktmi zo striebornej zliatiny, viacerými možnosťami montáže a vysokoprúdovým spínaním pre spotrebiče, ohrievače a priemyselné riadiace zariadenia. Zobraziť produkt → Kde končí relé a začína stýkač
Hranica medzi nimi je skôr vecou povinnosti a konštrukcie než ťažkou technickou hranicou. Stykače sú skonštruované na spínanie s určitým účelom so širšími kontaktnými medzerami, ťažšími pružinami a svorkami, ktoré akceptujú linkový vodič. Princíp nižšie je rovnaký ako ktorýkoľvek iný elektromagnetické relé na všeobecné použitie : cievka generuje magnetické pole, ktoré ťahá kotvu a posúva kontakty. Čo sa mení, je prúd, kontaktný materiál a mechanická pevnosť pohyblivých častí.
Výrobcovia panelov zvyčajne rozdeľujú prácu na dve úrovne. Spínanie napájania sa deje na stýkači alebo vysokoprúdovom relé. K izolácii a vloženiu dochádza na moduloch namontovaných na koľajnici, čo je miesto, kde časť, ako je modul reléového relé MCYF3 14F s 16 A kontaktmi, zapadá do riadiacej skrine pece alebo väčšieho vykurovacieho panelu.
Modul koľajového relé MCYF3 14F pre výrobcov panelov Modul relé 14F namontovaný na koľajnici s 16 A kontaktmi a až 32 kanálmi, vhodný na centralizované ovládanie a vloženie do pecí alebo vykurovacích panelov. Zobraziť produkt → Otázky, ktoré sa oplatí položiť pri hromadnom nákupe
Pre výrobcov OEM a výrobcov panelov je stýkač alebo relé malá riadková položka s veľkým vplyvom na náklady na záruku. Pred zadaním objednávky sa oplatí potvrdiť tri body.
- Materiál kontaktu a životnosť: oxid strieborný cín a oxid kadmia strieborný sa pri odporovej a indukčnej záťaži správajú odlišne. Opýtajte sa, aký materiál sa použil a aký počet cyklov bol testovaný pri menovitom prúde.
- Konzistencia cievky: kolísanie medzi dávkami v napájacom a výpadkovom napätí sa prejavuje ako chvenie v poli. Pred montážou sa opýtajte, ako sa testujú cievky.
- Sledovateľnosť výroby: dátumové kódy, kontroly prichádzajúcich materiálov a testovanie odporu kontaktu na konci linky.
Zázemie dodávateľa je dôležité rovnako ako údajový list. Ningbo Chengyuan Chuangke Electronics Co., Ltd., pôsobiaca prostredníctvom cyrelays.com, vyrába relé a elektronické súčiastky v Ningbo od roku 1996 a sama seba opisuje ako výrobcu kombinujúceho vývoj, výrobu a predaj s patentmi na použitie, ktoré sa vzťahujú na magnetické západky a zaklapávacie štruktúry. Viac podrobností je k dispozícii na o stránke .
Stýkač pece je jednoduchá časť s tromi kritickými číslami. Napätie cievky, menovitý kontakt pri aplikovanom napätí a konfigurácia pólov rozhodujú o tom, či prežije vykurovaciu sezónu alebo zlyhá v najchladnejšie ráno. Urobte to správne, overte skutočné zaťaženie namiesto starého štítku a stýkač prestane byť opakujúcou sa servisnou položkou.
