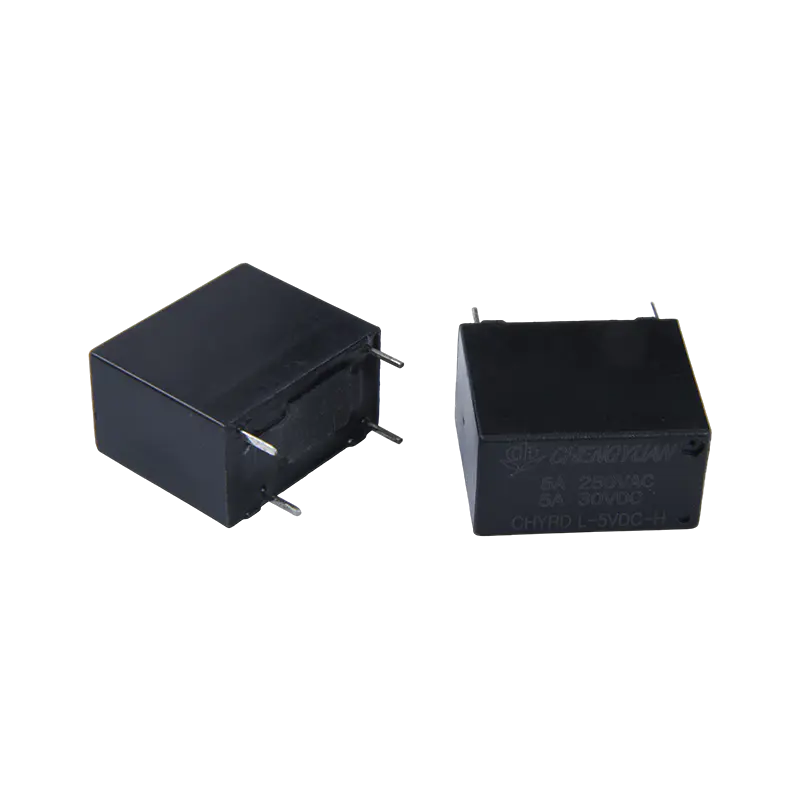

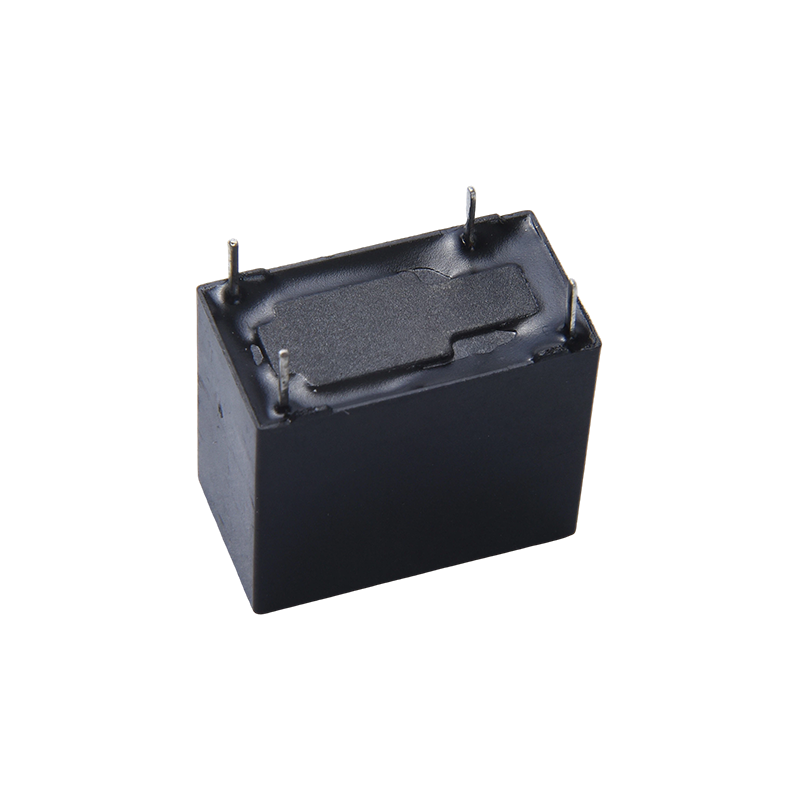

Výhody produktu:
Špecifikácie viacerých záťaží: Ponúka rôzne možnosti kontaktného prúdu (5A/10A/16A/20A), čo umožňuje flexibilný výber najvhodnejšej nosnosti na základe konkrétnych aplikačných scenárov.
Kompatibilita montáže s vysokou hustotou: Kompaktný konštrukčný dizajn špeciálne optimalizovaný pre montážne prostredia s vysokou hustotou, čo pomáha zlepšiť využitie priestoru dosky plošných spojov.
Silná všestrannosť: Ako univerzálne relé je široko použiteľné pre rôzne priemyselné riadiace obvody a obvody domácich spotrebičov.
Stabilné spínanie kontaktov: Spoľahlivo zapína a vypína obvody, čím zabezpečuje stabilitu prevádzky zariadenia.
Medzi jeho hlavné aplikácie patrí automatické nastavenie, bezpečnostná ochrana a prepínanie okruhov.
V oblasti domácich spotrebičov je relé 32F široko používané v klimatizáciách, varičoch ryže, chladničkách a sterilizátoroch na dosiahnutie kontroly výkonu a ochrany proti preťaženiu.
Bežne sa používa aj v kancelárskych zariadeniach a audiovizuálnych zariadeniach na prepínanie signálov a riadenie regulácie napätia.
Priemyselné riadenie, bezpečnostné systémy a automobilová elektronika (ako automobilová klimatizácia a správa napájania) sú ďalšou dôležitou oblasťou použitia, ktorá spĺňa požiadavky na odolnosť proti prepätiu a dlhodobú spoľahlivosť.
Kontaktné údaje
| Typ | CHYRD |
| Kontaktný materiál | Silnejšia zliatina: AgSnO2In2O3、AgSnO2、AgNi |
| Kontaktný odpor | 100 mΩ max. (pri 1 A 6 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 5A/10A 250VAC, 10A 125VAC/30VDC,16A 250VAC |
| Max. spínací prúd | 20A |
| Max. spínacie napätie | 250VAC/30VDC |
| Max. prepínanie napájania | 2500VA/300W |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 10 ms Max. (bez diódy) |
| Čas uvoľnenia | 5 ms Max. (žiadna dióda) |
| Izolačný odpor | Min. 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1 000 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 4 000 V AC, 50/60 Hz počas 1 minúty |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min. |
| Deštruktívne | 100 G min. |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 1 000 000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Okolitá teplota | -40 ℃ ~ 85 ℃ ( bez kondenzácie) |
| Hmotnosť | Približne 4,6 g $ $ |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 150 | 20 | Približne 0,45 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Približne 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Údaje uvedené vyššie sú počiatočné hodnoty. Nenapájajte maximálne prípustné napätie na cievku viac ako 10 minút , aby ste predišli prehriatiu tejto cievky.

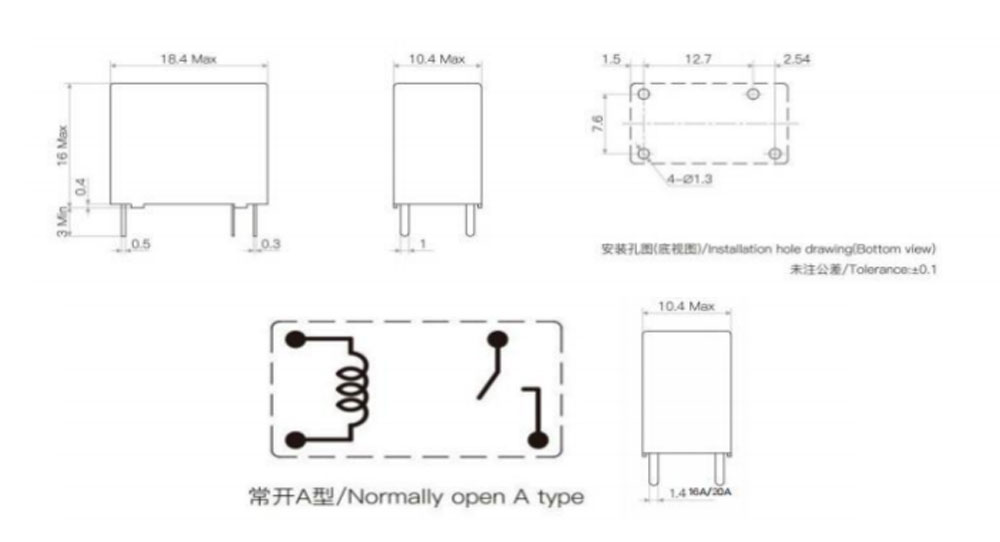

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

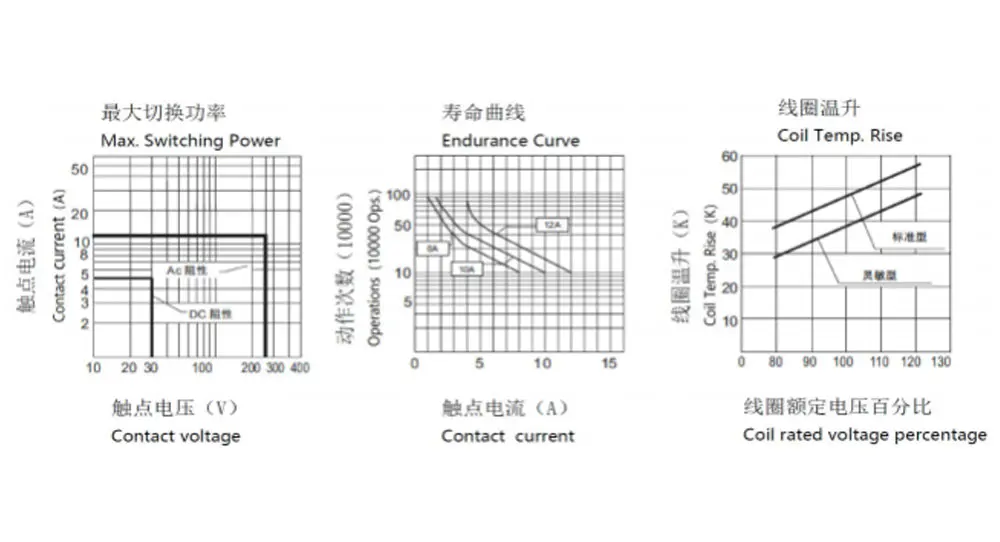

Charakteristické krivky
Informácie o objednávke
CHYRD - 1 - A - 12 V DC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CHYRD
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: A – Od A
4: Nominálne napätie: 3,5,6,9, 12, 18,24 V DC
5: Farba prístrešku: B-čierna
6: Výkon cievky: D-0,45 W L-0,2 W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH – Utesnený typ umývateľný
8: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
