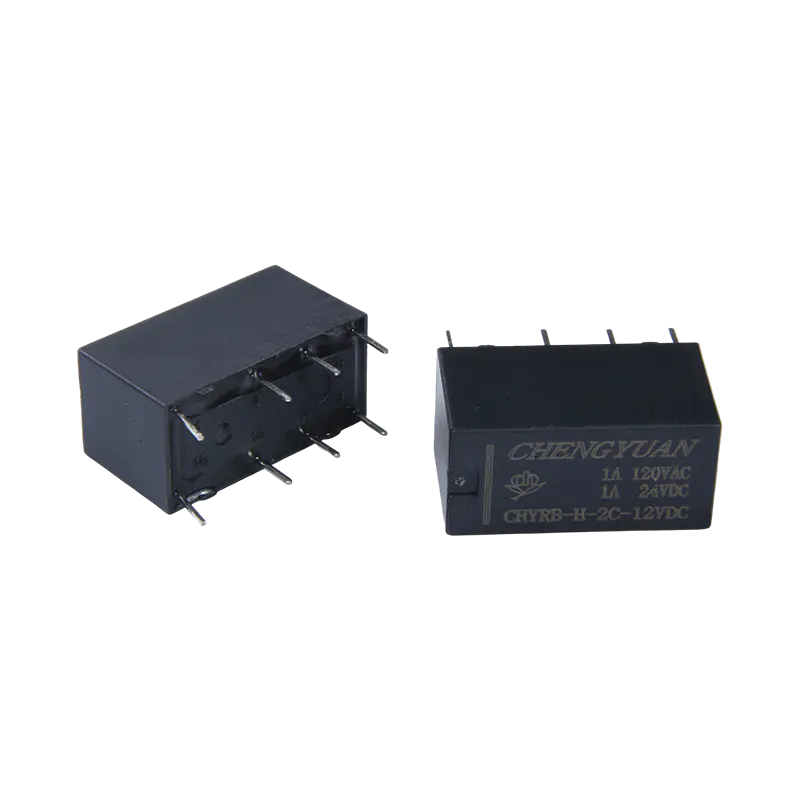

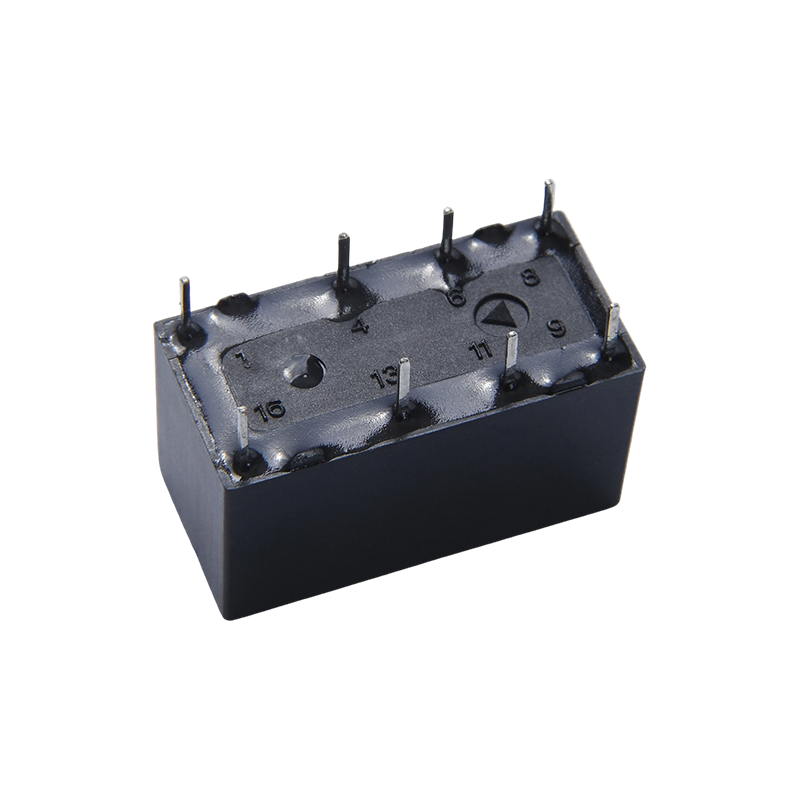

Kľúčové vlastnosti
Nízky kontaktný odpor: Kontaktné materiály a štruktúra sú optimalizované pre malé signály, čím sa zabezpečuje dlhodobá stabilná vodivosť a znižuje sa útlm signálu.
Vysoké izolačné napätie: Vysoké izolačné napätie medzi cievkou a kontaktmi účinne zabraňuje presluchom signálu a externému rušeniu.
Rýchla odozva: Dizajn elektromagnetického systému uprednostňuje prevádzkovú rýchlosť, čím spĺňa požiadavky na časovanie pre rýchle smerovanie signálu a prepínanie v komunikačných zariadeniach.
Dlhá elektrická životnosť: Poskytuje vynikajúcu odolnosť kontaktov pri menovitom zaťažení, čím zabezpečuje dlhodobú spoľahlivosť zariadenia.
Hlavné aplikácie
Komunikačné zariadenie: Používa sa na prepínanie signálu alebo riadenie napájania v sieťových prepínačoch, základňových staniciach a iných zariadeniach na ovládanie zapínania/vypínania okruhu.
Kancelárske vybavenie a počítačové periférie: Napríklad tlačiarne, skenery alebo napájacie zdroje UPS, ktoré riadia spustenie a zastavenie hlavného okruhu cez relé.
Bezpečnostné poplachové systémy: Ako spínací prvok v poplachových obvodoch, reagujúci na riadiace signály na spustenie poplachov alebo aktiváciu iných zariadení.
Zdravotnícke vybavenie: Využíva svoje elektrické izolačné charakteristiky na zaistenie bezpečnosti pacienta a zariadenia, pričom funguje stabilne v diagnostických prístrojoch alebo monitorovacích zariadeniach.
Priemyselná automatizácia: Niektoré modely sú vhodné pre systémy PLC alebo riadenie motora, čo umožňuje kompaktné rozloženie pomocou inštalácie spájkovania PCB.
Kontaktné údaje
| Typ | CHYRB |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 1A 120 VAC |
| Max. spínací prúd | 2A |
| Max. spínacie napätie | 277 VAC |
| Max. prepínanie napájania | 554 VA |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 7 ms Max. (žiadna dióda) |
| Čas uvoľnenia | 4 ms Max. (bez diódy) |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 750 V AC, 50/60 Hz po dobu 1 min |
| Medzi cievkou a kontaktom: 1000VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10800ops./h) | 10 000 000 operácií (pri izbovej teplote) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (pri izbovej teplote) |
| Okolitá teplota | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Približne 4,6 g $ $ |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 50 | 60 | Približne 0,15 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Približne 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Približne 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Údaje uvedené vyššie sú počiatočné hodnoty. Nenapájajte maximálne prípustné napätie na cievku na viac ako 10 minút , aby ste predišli prehriatiu tejto cievky.

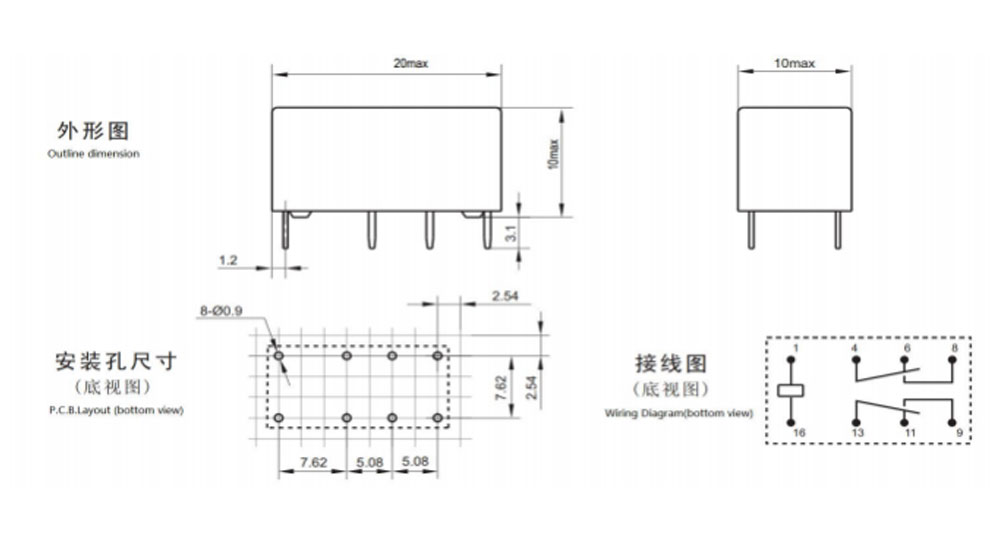

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

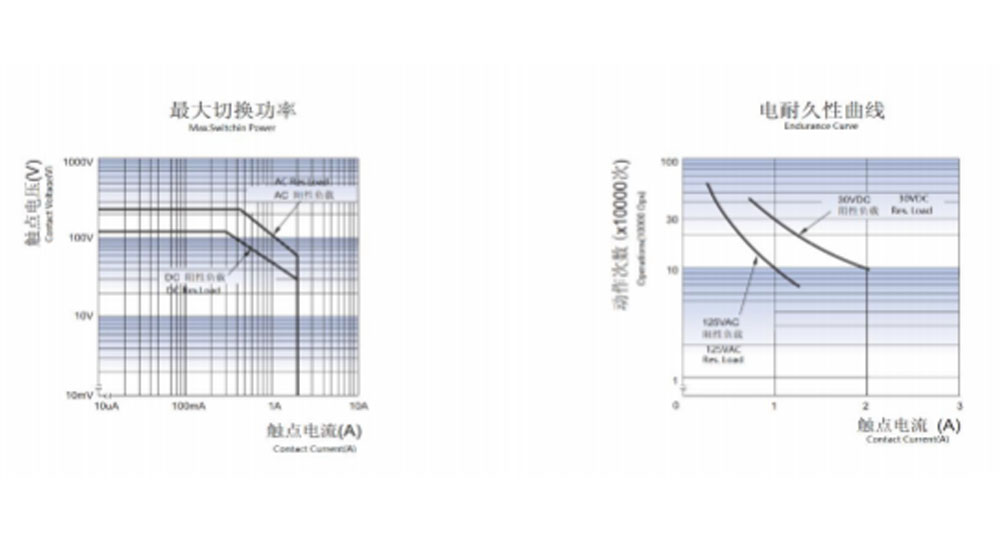

Charakteristické Cuves
Informácie o objednávke
CHYRB - 2 - C - 12 V DC - H - D - S - XX
1 2 3 4 5 6 7 8
1： Typ： CHYRB
2: Počet pólov: 2 – 2 póly
3: Usporiadanie kontaktu: C Od C ; H Od A ; B Od B
4: Nominálne napätie: 3,5,6,9, 12, 18,24,48 V DC
5: Farba krytu, Y-žltá; H-čierna; L-Blue
6: Príkon cievky: D-0,36W H-0,2W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH – Utesnený typ umývateľný
8: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Po vyhodnotení zo strany CHENGYUAN je k dispozícii prispôsobená špeciálna prípona.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
