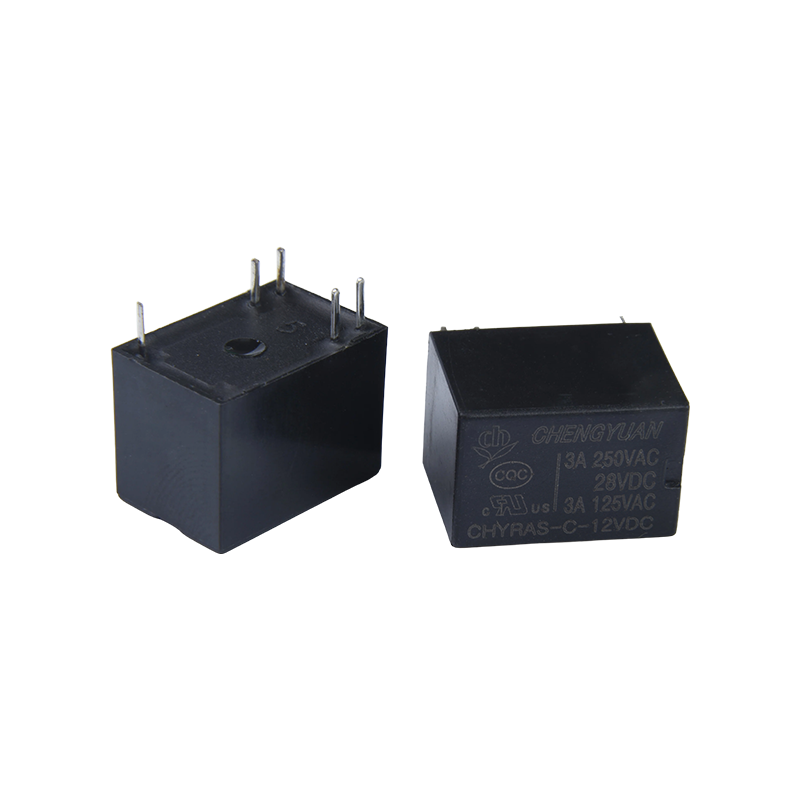

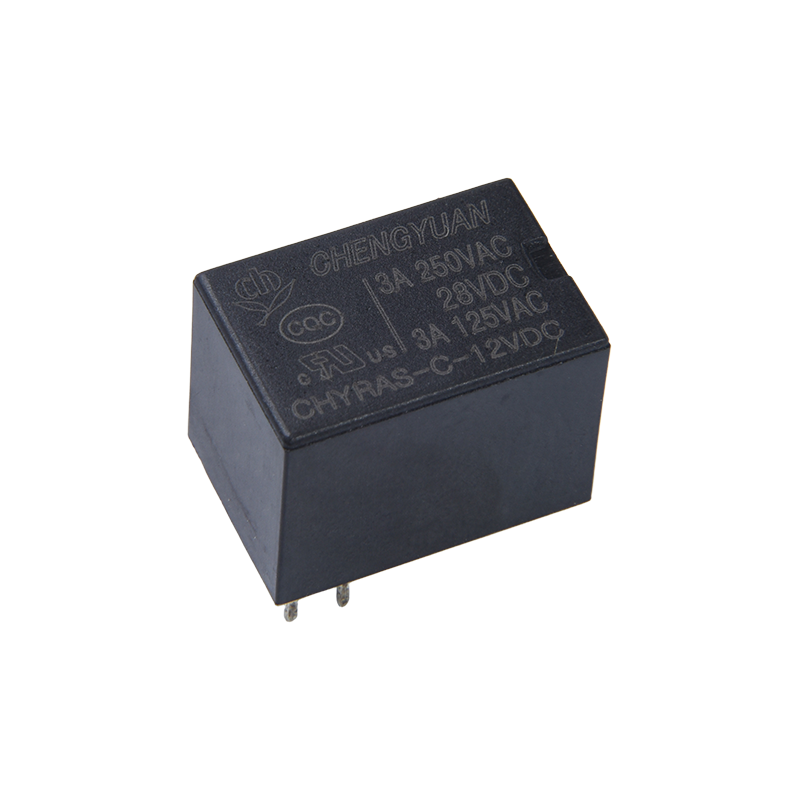

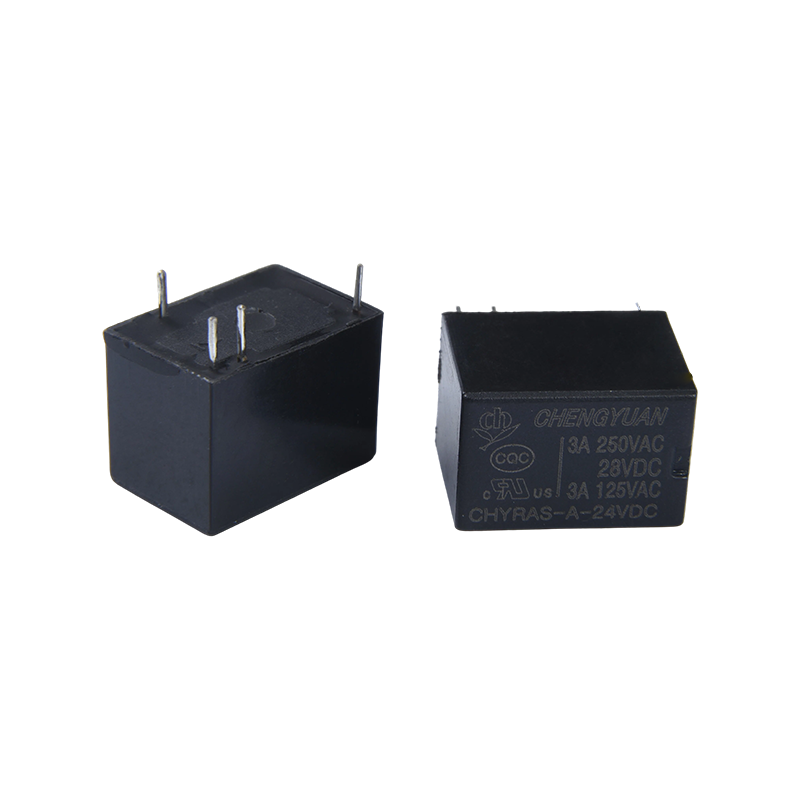

I. Hlavné výhody
1. Vysoká citlivá odozva: 200mW vysokocitlivá cievka umožňuje rýchlu odozvu na slabé riadiace signály, čím zlepšuje presnosť riadenia signálu.
2. Silná prispôsobivosť k životnému prostrediu: Utesnená štruktúra účinne odoláva prachu, vlhkosti a iným environmentálnym faktorom, čím sa predlžuje jej životnosť.
3. Nízka spotreba energie: Dizajn s nízkou spotrebou energie 0,2 W je vhodný pre zariadenia napájané z batérie alebo zariadenia s nízkou spotrebou energie, čím sa znižuje celková spotreba energie konečného produktu.
4. Široká všestrannosť: Kompatibilita so širokým napätím, štandardné balenie PCB a prispôsobivosť viacerých scenárov pokrývajú rôzne oblasti, ako je komunikácia, bezpečnosť, kancelárske vybavenie a domáce spotrebiče, čím sa zvyšuje znovupoužiteľnosť produktov.

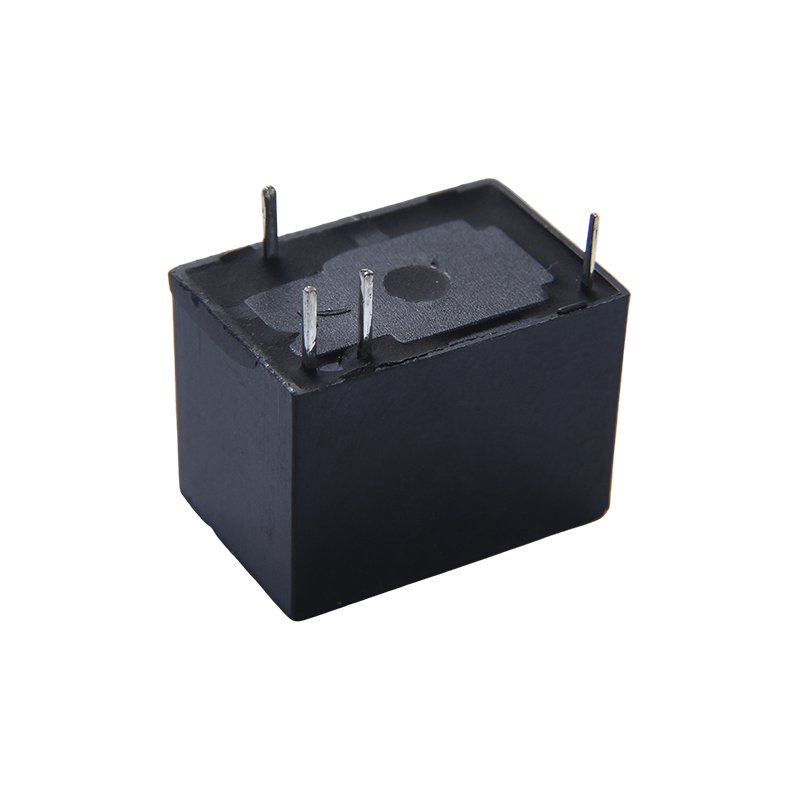

II. Štruktúra produktu a funkcie inštalácie

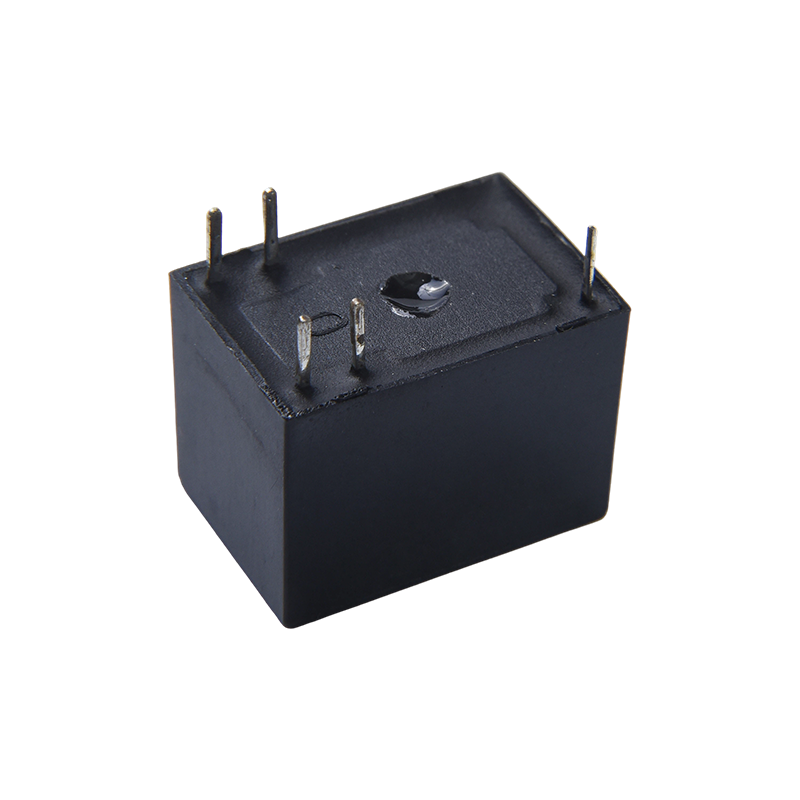

1. Dizajn balenia a kolíkov: Prijíma 5PINový balík PCB so štandardizovaným rozložením kolíkov, ktorý uľahčuje automatizované zváranie a hromadnú montáž a je vhodný pre návrhy dosiek plošných spojov s vysokou hustotou.
2. Ultra malá veľkosť: Kompaktná veľkosť spĺňa potreby kompaktnej vnútornej inštalácie, šetrí miesto na doske PCB a prispieva k miniaturizácii konečných produktov;
3. Utesnená štruktúra: Utesnená konštrukcia účinne zabraňuje vniknutiu prachu, vlhkosti a cudzích predmetov, čím sa zlepšuje jej životnosť v zložitých prostrediach. III. Základné funkcie a použiteľné scenáre
1. Hlavné funkcie: Poskytuje izoláciu signálu, ovládanie signálu a funkcie ochrany obvodu, izoluje riadiaci obvod od obvodu záťaže a chráni komponenty riadenia jadra;
2. Komunikačné zariadenie: Vhodné na prepínanie signálov a riadenie obvodov v komunikačných zariadeniach, ako sú spínače, zabezpečujúce stabilitu prenosu signálu.
3. Bezpečnostné a bezpečnostné vybavenie: Môže byť použité ako riadiaca jednotka pre bezpečnostné prístupové riadiace systémy a monitorovacie zariadenia, umožňujúce detekciu a kontrolu stavu spínača magnetického zámku dverí a riadenie prenosu bezpečnostných poplachových signálov.
4. Kancelárske vybavenie: Vhodné na internú kontrolu signálu v kancelárskych zariadeniach, ako sú tlačiarne a kopírky, čím sa zvyšuje presnosť prevádzky zariadenia.
5. Domáce spotrebiče: Používajú sa na riadenie pomocných signálov v malých domácich spotrebičoch, ako je prepínanie a ochrana vnútorných obvodov, ktoré zodpovedajú požiadavkám na nízkoenergetický dizajn domácich spotrebičov;
6. Priemyselná automatizácia: Použiteľné pre malé signálne riadiace linky v zariadeniach priemyselnej automatizácie, umožňujúce koordinovanú prevádzku a riadenie rôznych modulov zariadenia.
Kontaktné údaje
| Typ | CHYRAS |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 3A/12V0AC |
| Max. spínací prúd | 3A |
| Max. spínacie napätie | 125 VAC |
| Max. prepínanie napájania | 360 VA |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 10 ms Max. |
| Čas uvoľnenia | 4 ms Max. |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 500 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 750 V AC, 50/60 Hz po dobu 1 minúty |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojitej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojitej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 1 000 000 operácií (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ ( bez kondenzácie) |
| Hmotnosť | Pribl. 3,7 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 150 | 20 | Približne 0,45W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Približne 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Približne 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Údaje uvedené vyššie sú počiatočné hodnoty. Na cievku nepoužívajte maximálne povolené napätie dlhšie ako 10 minút, aby ste predišli prehriatiu cievky.

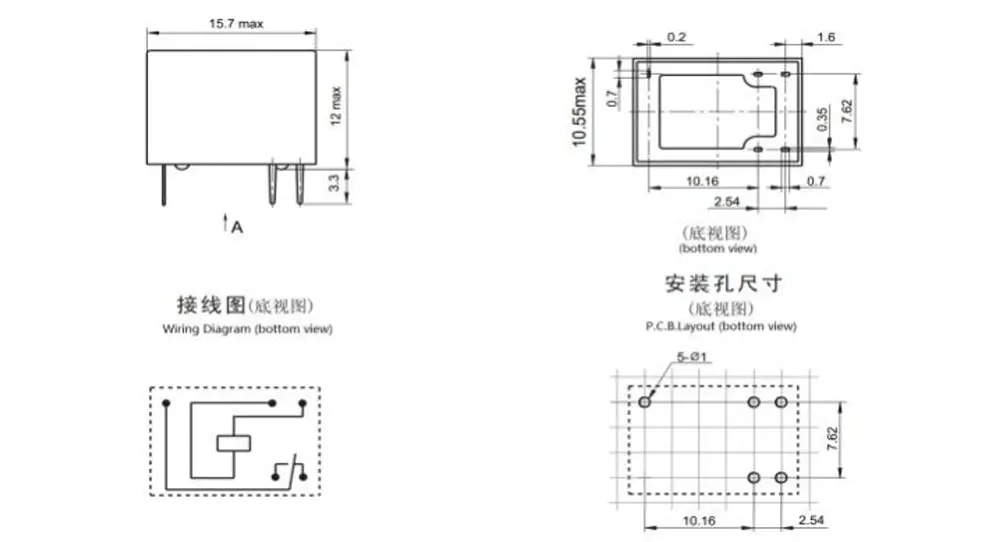

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

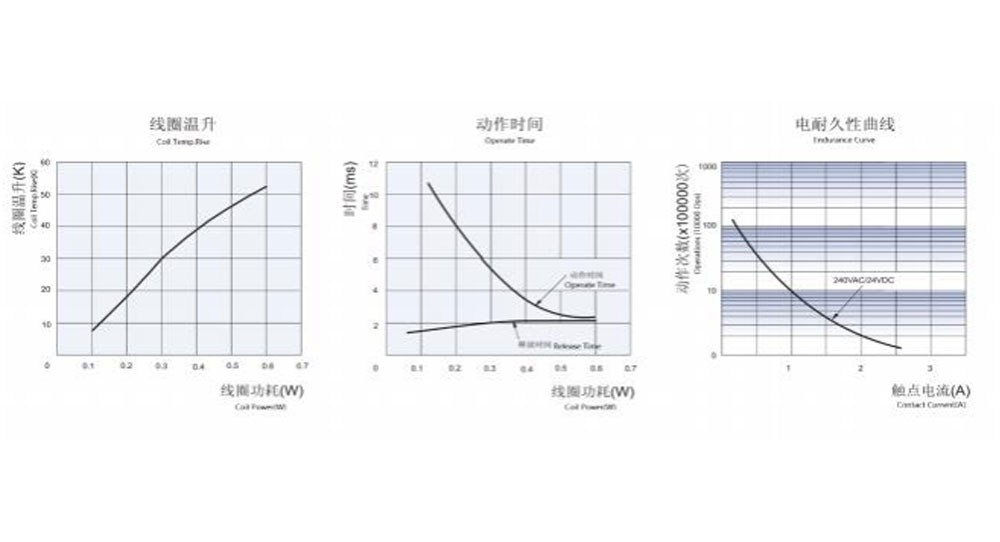

Charakteristické krivky
Informácie o objednávke
CHYRAS - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7
1：Typ：CHYRAS
2: Usporiadanie kontaktu: C Fom C ; H Od A ; B Od B
3: Menovité napätie: 3,5,6,9,12,24V DC
4: Farba krytu: H-čierna; L-modrá, Y-žltá
5: Príkon cievky: D-0,36W L-0,2W
6: Ochranná konštrukcia: odolná voči S-Flux,
SH- Uzavretý typ, ktorý možno prať
7: Špeciálny Parameter: Nil-Štandardný typ
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Po vyhodnotení zo strany CHENGYUAN je k dispozícii prispôsobená špeciálna prípona.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
