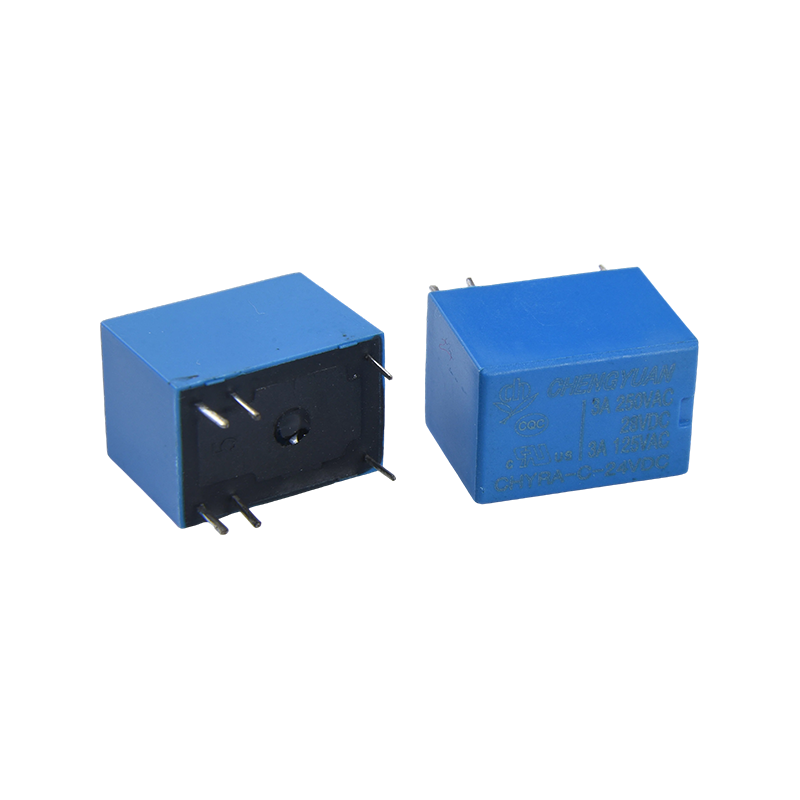

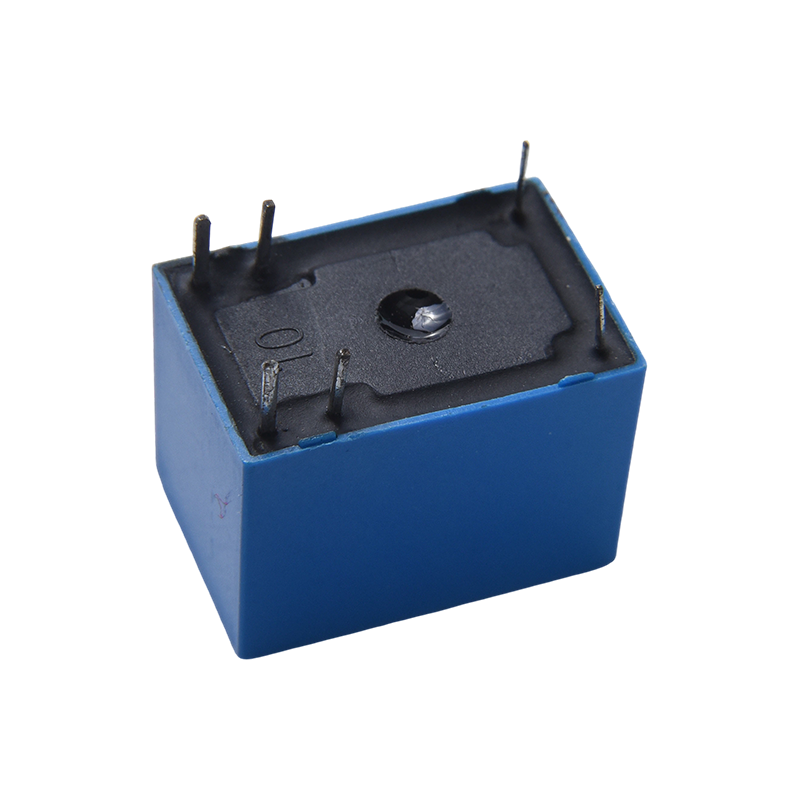

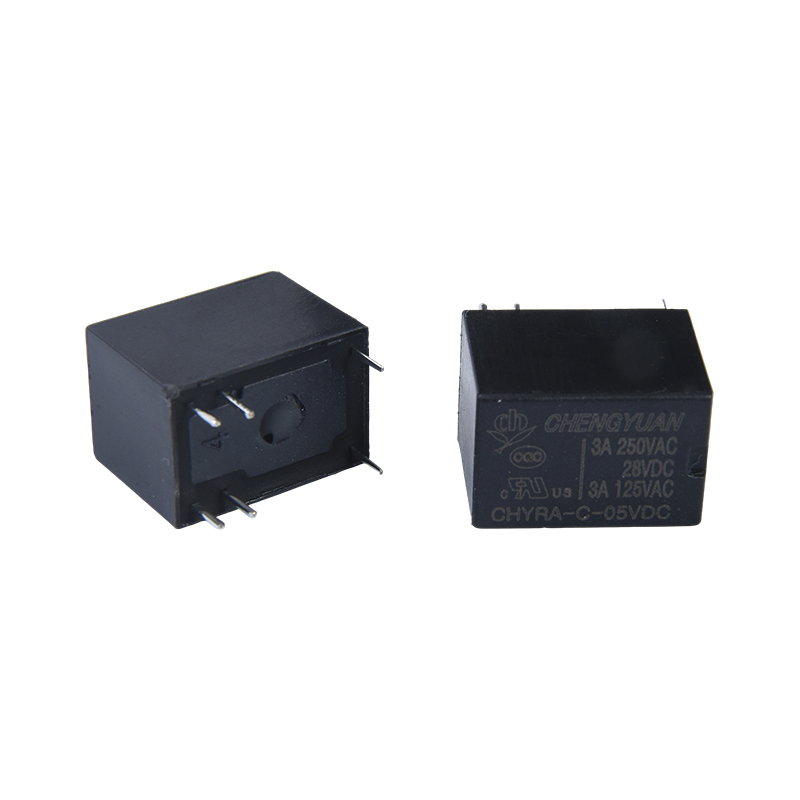

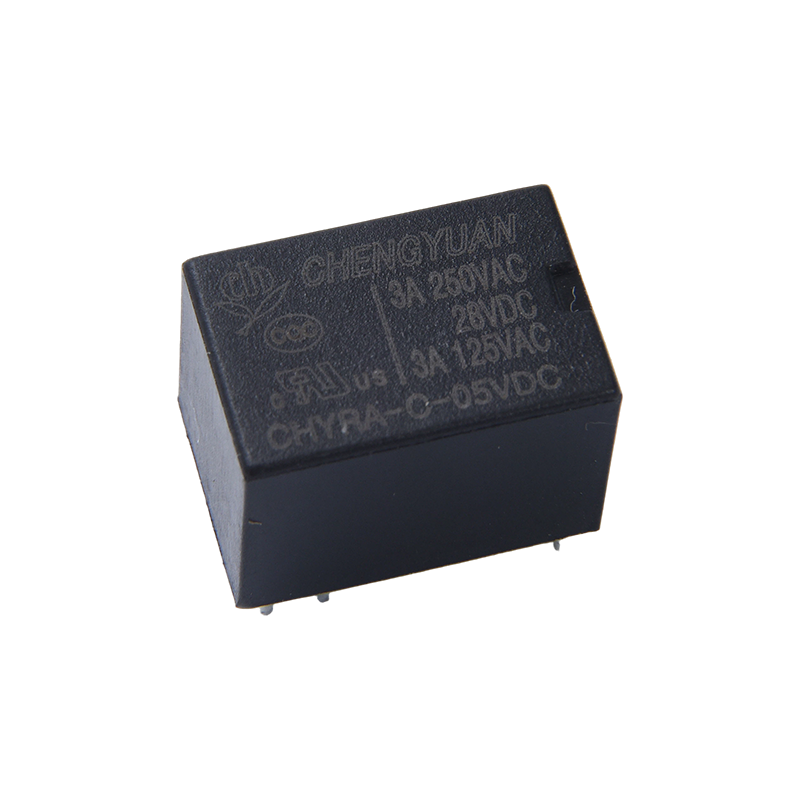

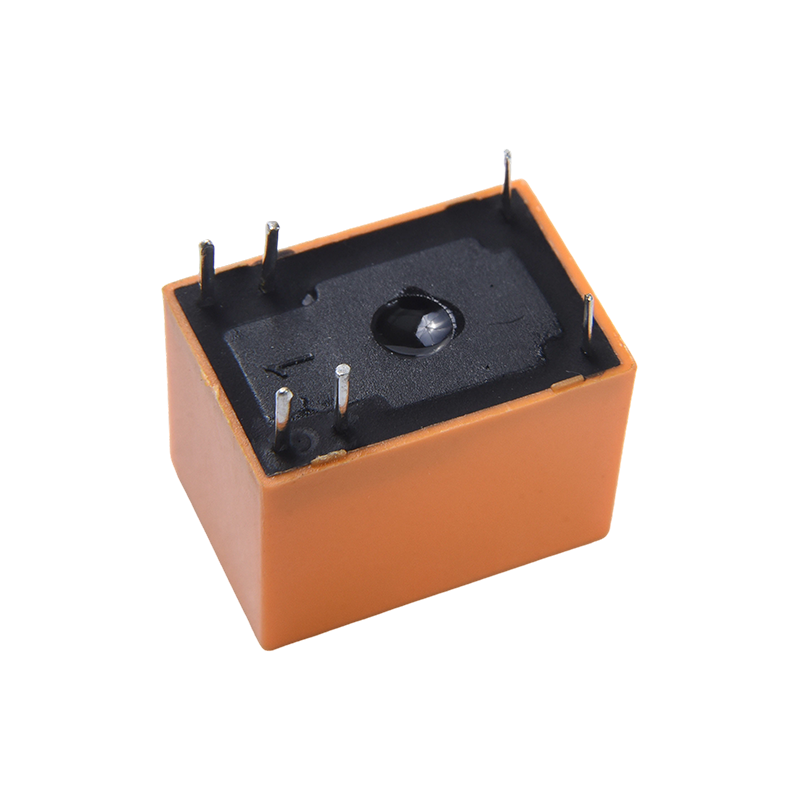

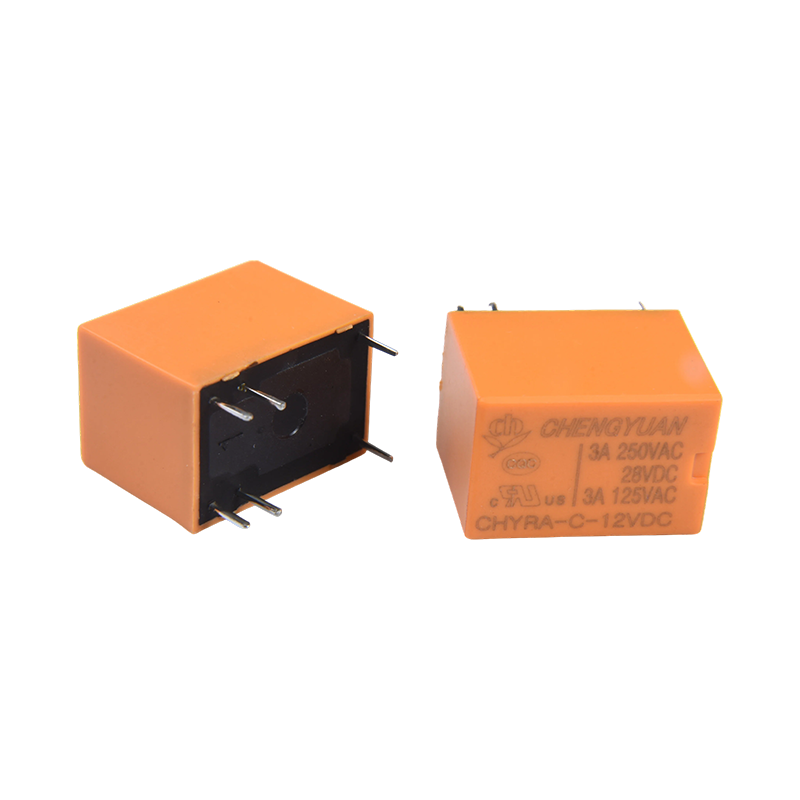

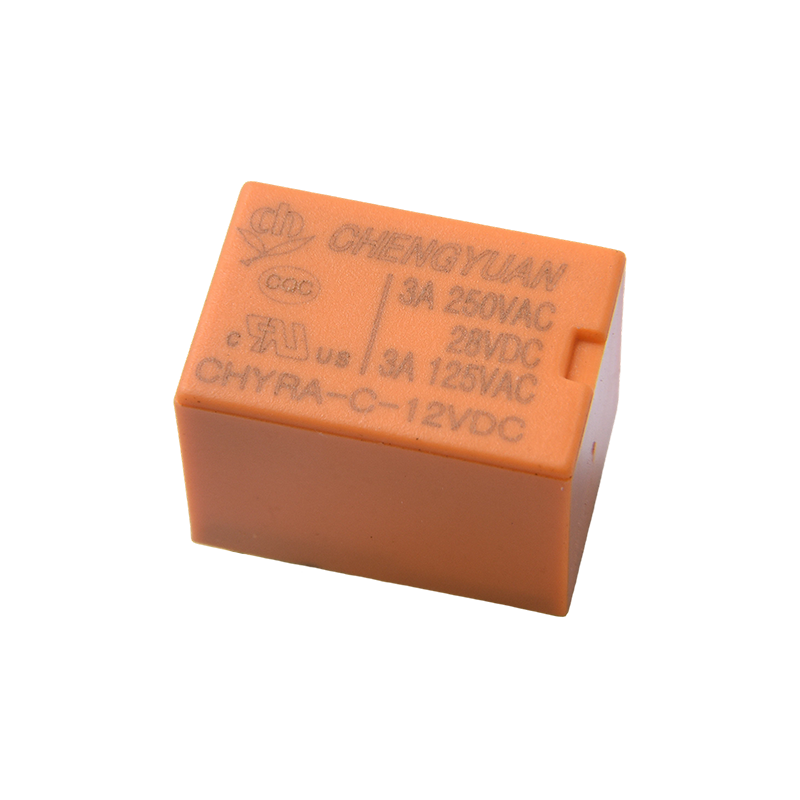

Vlastnosti produktu:
Vysoká kapacita spínania kontaktov: Okrem štandardnej záťaže 3A kontakty podporujú spínanie až 16 ampérov, ktoré sú schopné zvládnuť okamžité vysoké prúdové nároky v obvodoch.
Ultra nízka spotreba energie: Spotreba energie cievky je iba 0,2 W, čo výrazne znižuje spotrebu energie systému, vďaka čomu je vhodná pre zariadenia napájané z batérie alebo zariadenia s nízkou spotrebou.
Vysoká dielektrická pevnosť: Vysoká dielektrická pevnosť zaisťuje spoľahlivú elektrickú izoláciu medzi vstupnými a výstupnými obvodmi a chráni následné riadiace obvody.
Kompaktný dizajn: Miniatúrna štruktúra optimalizuje využitie priestoru, vhodná pre montáž na dosky plošných spojov s vysokou hustotou.
Rozsiahle normy certifikácie: Certifikované CQC a UL, v súlade s medzinárodnými bezpečnostnými normami, zaisťujúce kvalitu a súlad produktu.
Flexibilné napätie cievky: Poskytuje široký rozsah napätí cievky od 3VDC do 48VDC, ľahko prispôsobiteľné rôznym napätiam riadiaceho obvodu.
Typické aplikácie:
Priemyselná automatizácia: Používa sa na ovládanie motorov, solenoidových ventilov a rôznych automatizačných nástrojov, čím sa dosahuje izolácia signálu a prepínanie okruhov.
Inteligentný dom: Používa sa pri ovládaní osvetlenia, ovládaní motora závesov a iných scenároch ako základný komponent pre nízkoenergetické ovládanie.
Bezpečnostné systémy: Používajú sa v riadiacich jednotkách kontroly prístupu a magnetických zámkov na zisťovanie stavu zámku dverí a ovládanie prepínania.
Komunikačné vybavenie: Vhodné pre prepínače a iné komunikačné zariadenia, zodpovedné za smerovanie signálu, ochranu a izoláciu.
Ochrana obvodu: Izoluje vysoké prúdy alebo vysoké napätie v riadiacich obvodoch, aby sa zabránilo rušeniu a poškodeniu citlivých komponentov.

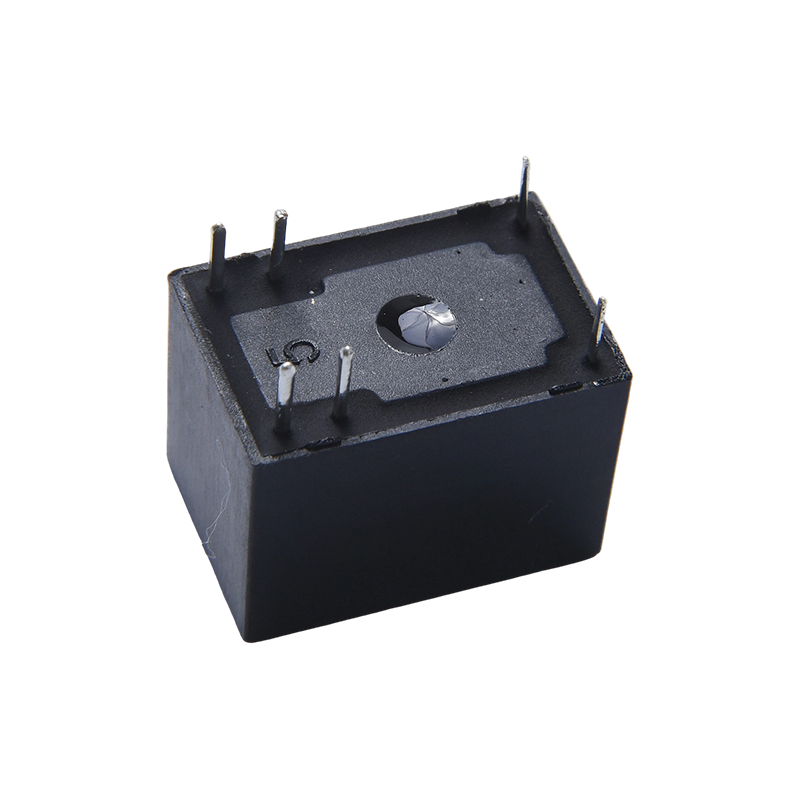

| Typ | CHYRA |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 3A/12V0AC |
| Max. spínací prúd | 3A |
| Max. spínacie napätie | 125 VAC |
| Max. prepínanie napájania | 360 VA |
| Min. prepínanie záťaže | 6V 1A |
Charakteristika
| Prevádzkový čas (pri menovitom napätí cievky) | 10 ms Max. |
| Čas uvoľnenia | 4 ms Max. |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 500 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 750 VAC, 50/60 Hz po dobu 1 minúty |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Pribl. 3,7 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 120 | 25 | Približne 0,36 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Približne 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Údaje uvedené vyššie sú počiatočné hodnoty. Na cievku nepoužívajte maximálne povolené napätie dlhšie ako 10 minút, aby ste predišli prehriatiu cievky.

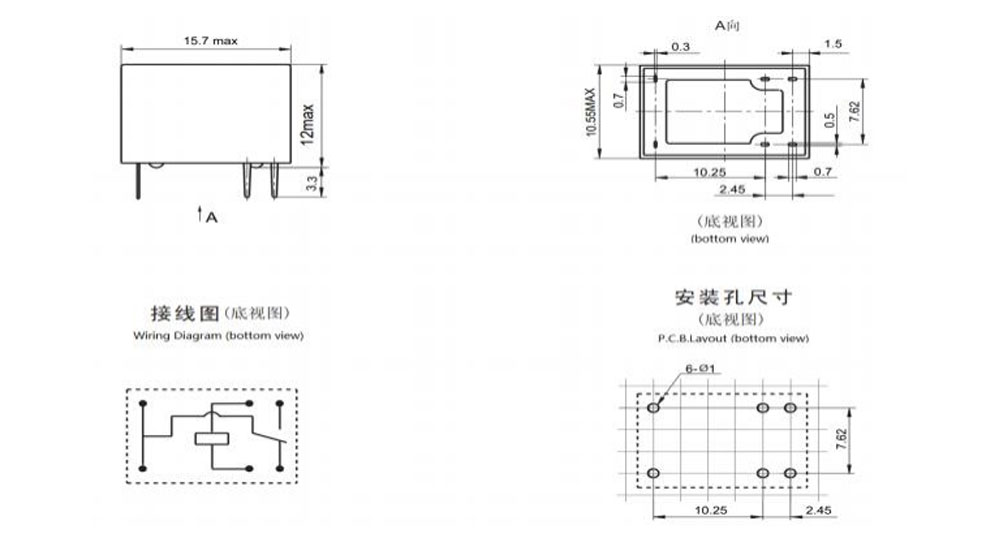

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

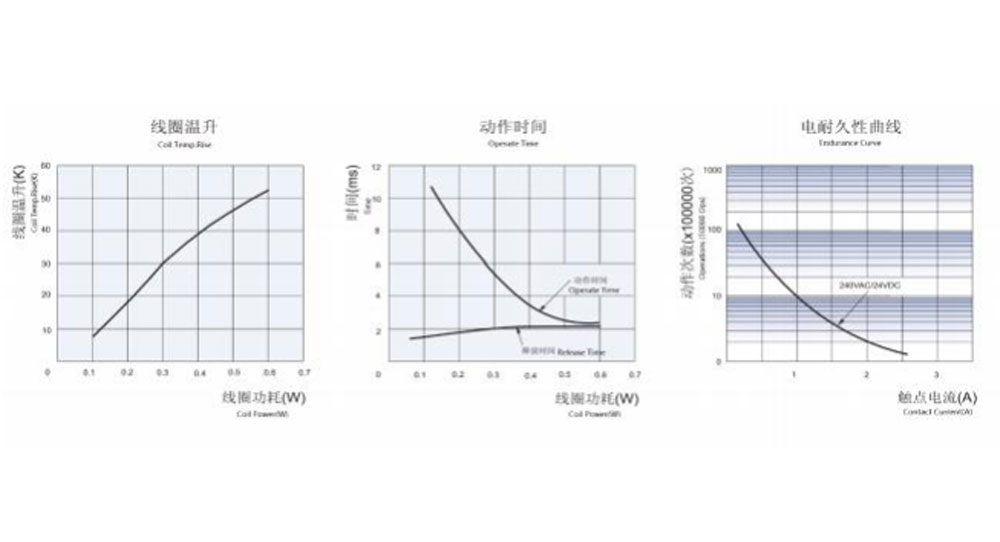

Charakteristické krivky
Informácie o objednávke
CHYRA - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7
1：Typ：CHYRA
2: Usporiadanie kontaktu: C Fom C ; H Od A ; B Od B
3: Nominálne napätie: 3,5,6,9,12,24V DC
4: Farba krytu: H-čierna; L-modrá, Y-žltá
5: Príkon cievky: D-0,36 W L-0,2 W
6: Ochranná konštrukcia: odolná voči S-Flux,
Umývateľný typ SH
7: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nedajú používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo povrchová úprava sa neodporúča po montáži relé odolných voči taveniu na dosku plošných spojov.
Po vyhodnotení zo strany CHENGYUAN je k dispozícii prispôsobená špeciálna prípona .
Vylúčenie zodpovednosti: Špecifikácia slúži iba na informáciu. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nepodarilo sa nám vyhodnotiť celú výkonnosť a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
vhodný produkt pre vlastnú aplikáciu. V prípade utesnených relé po inštalácii a vyčistení pred použitím otvorte ventilačný otvor v puzdre. V prípade akýchkoľvek otázok kontaktujte spoločnosť Chengyuan, ktorá vám poskytne technické služby. Je však zodpovednosťou používateľa určiť , ktorý produkt by sa mal použiť.
