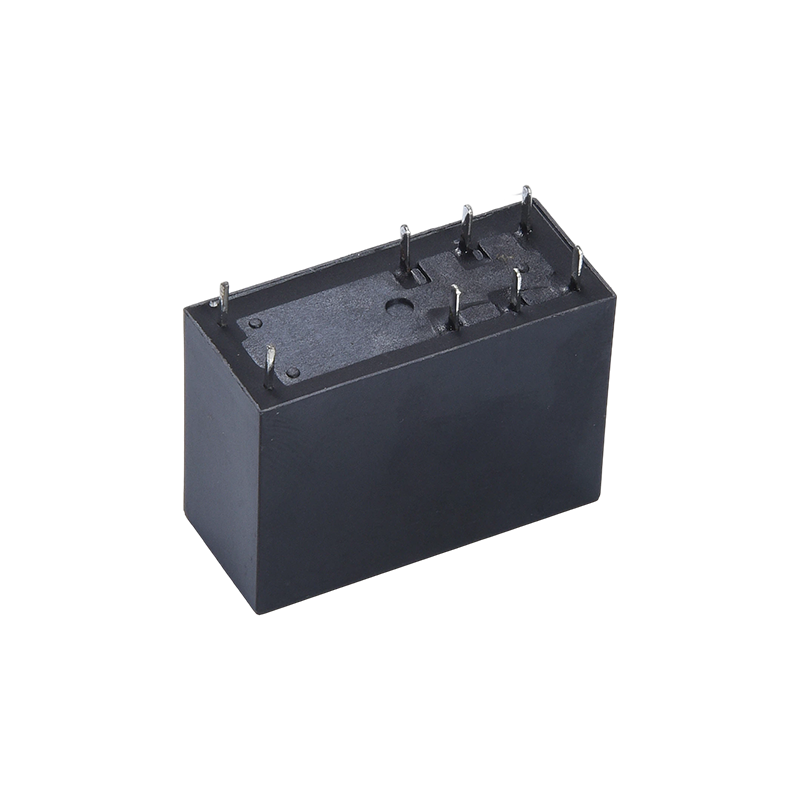

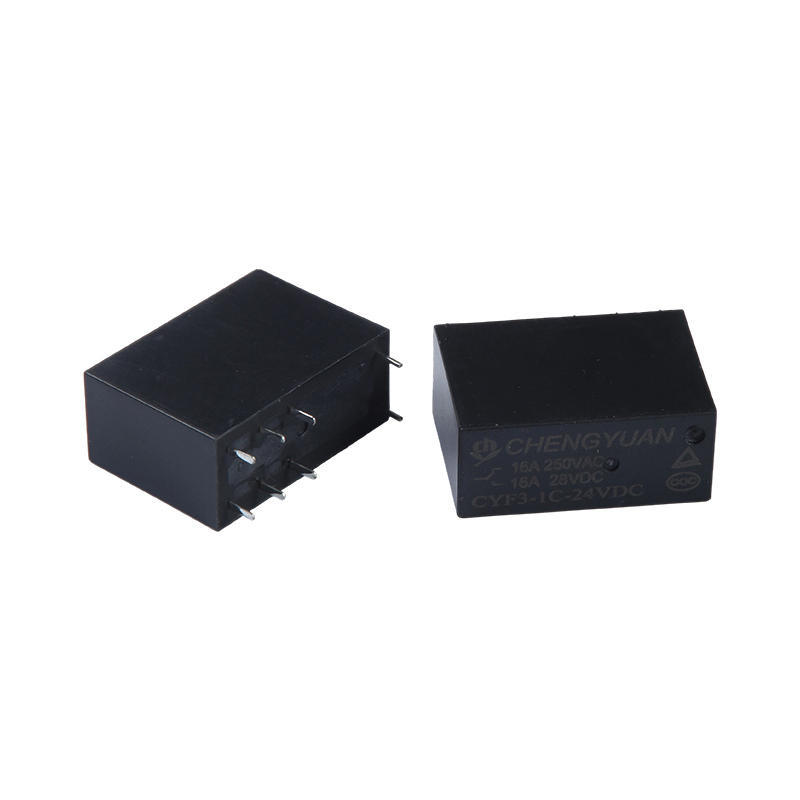

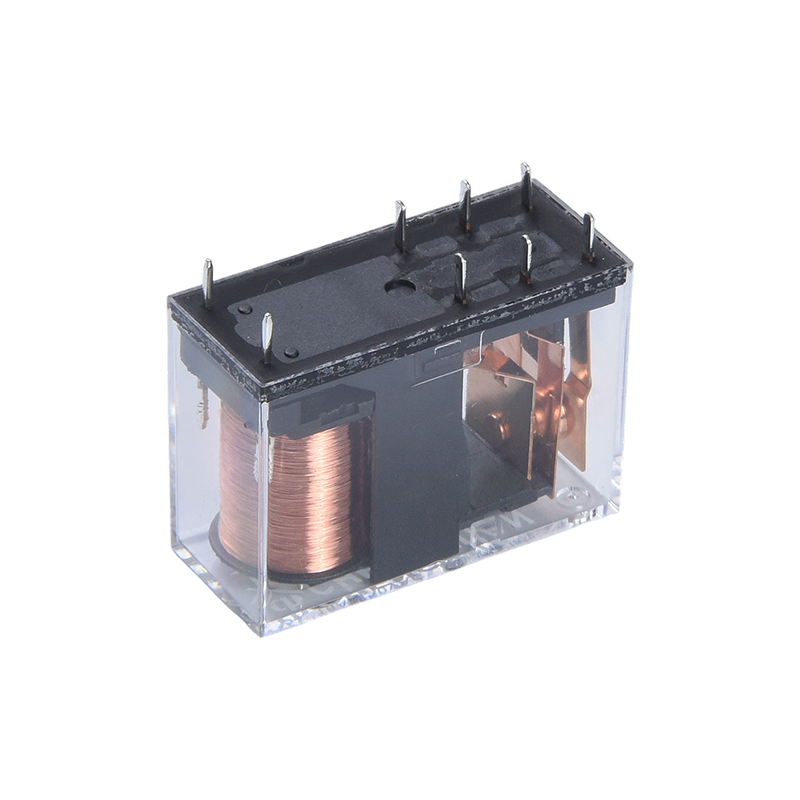

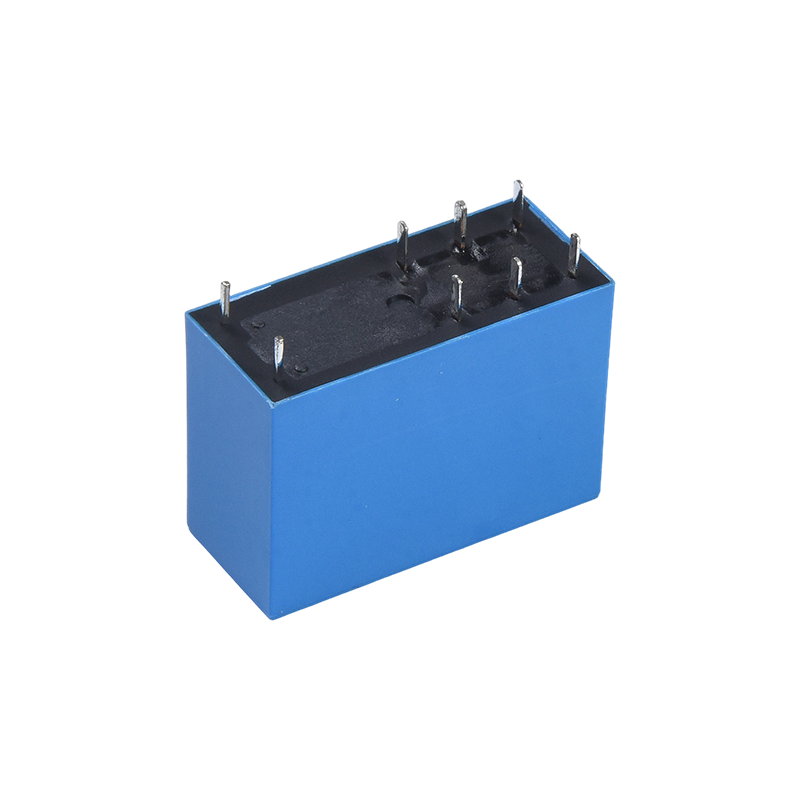

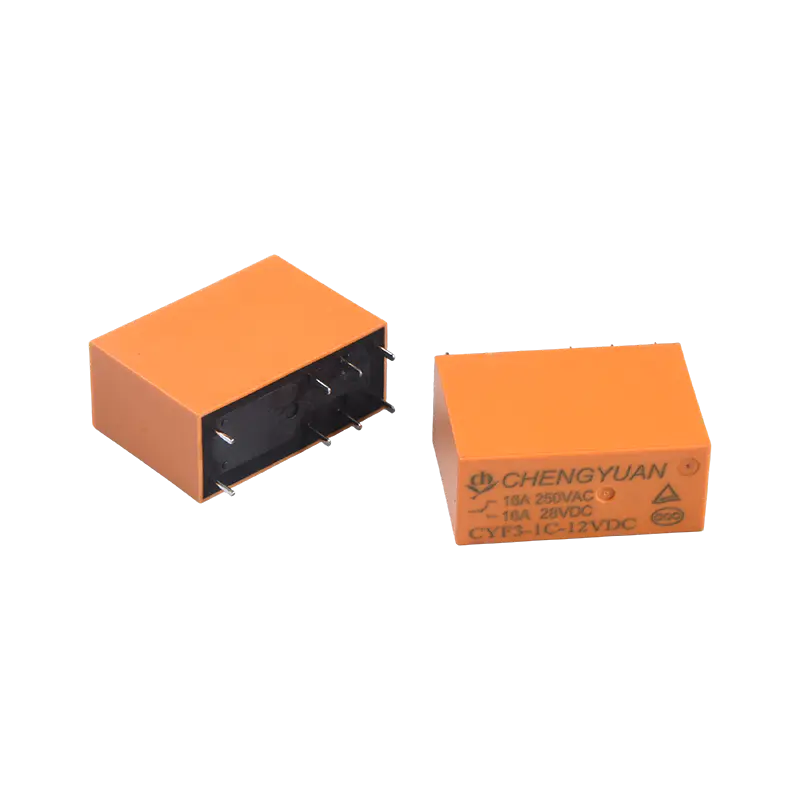

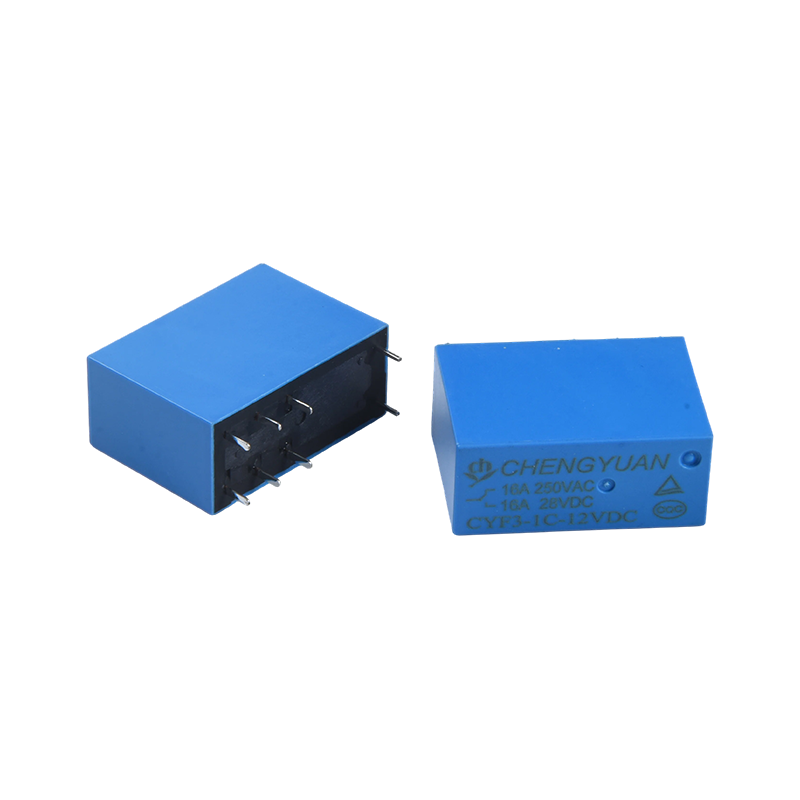

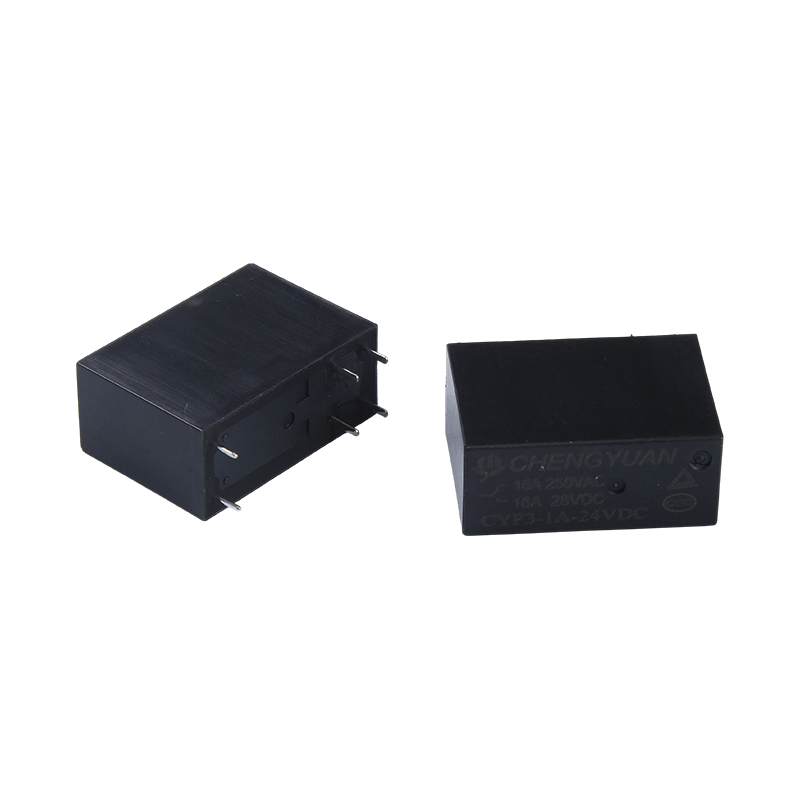

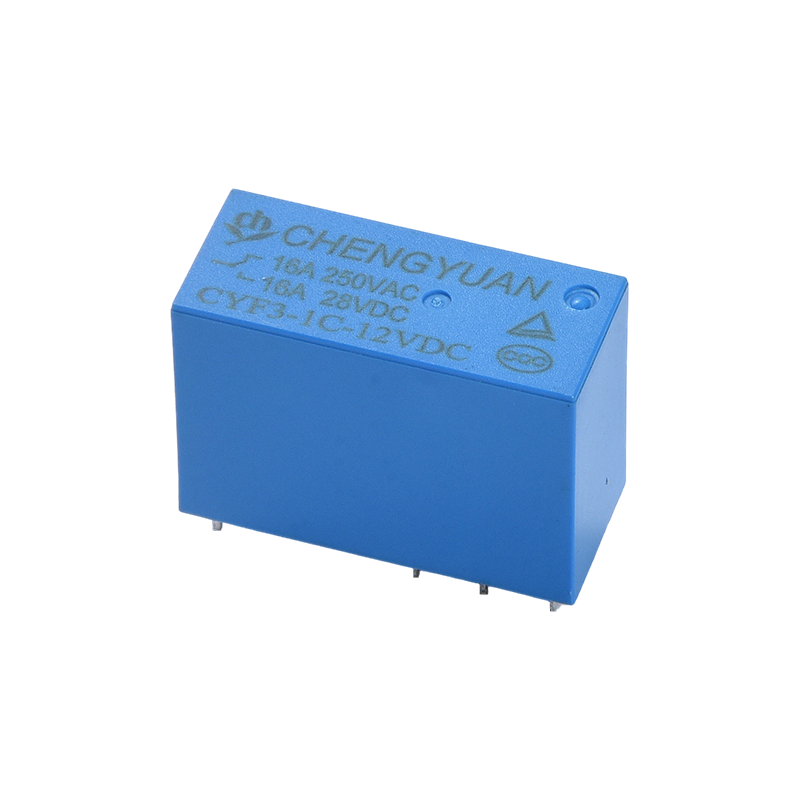

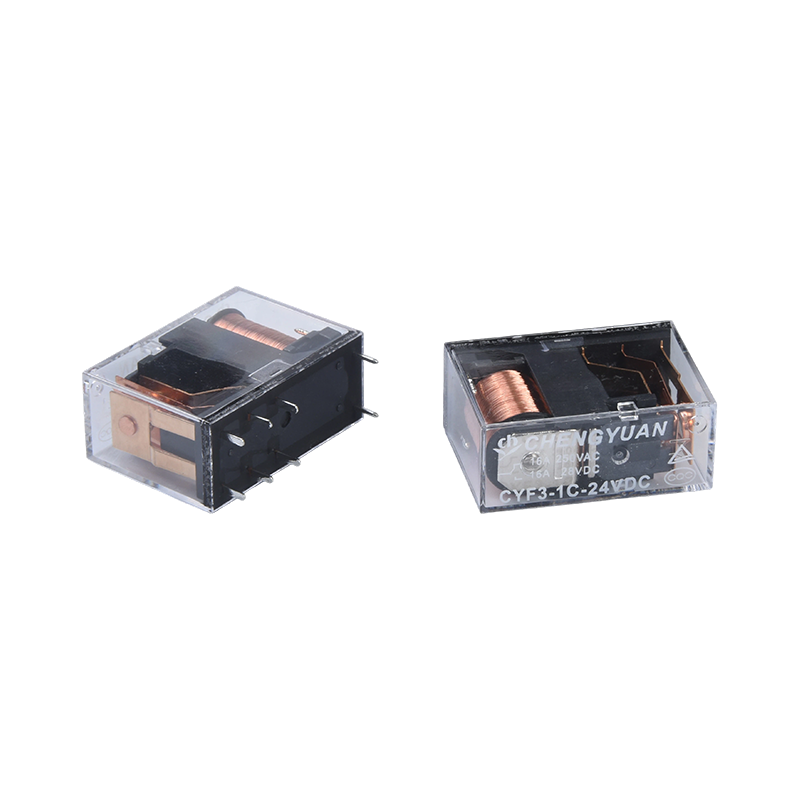

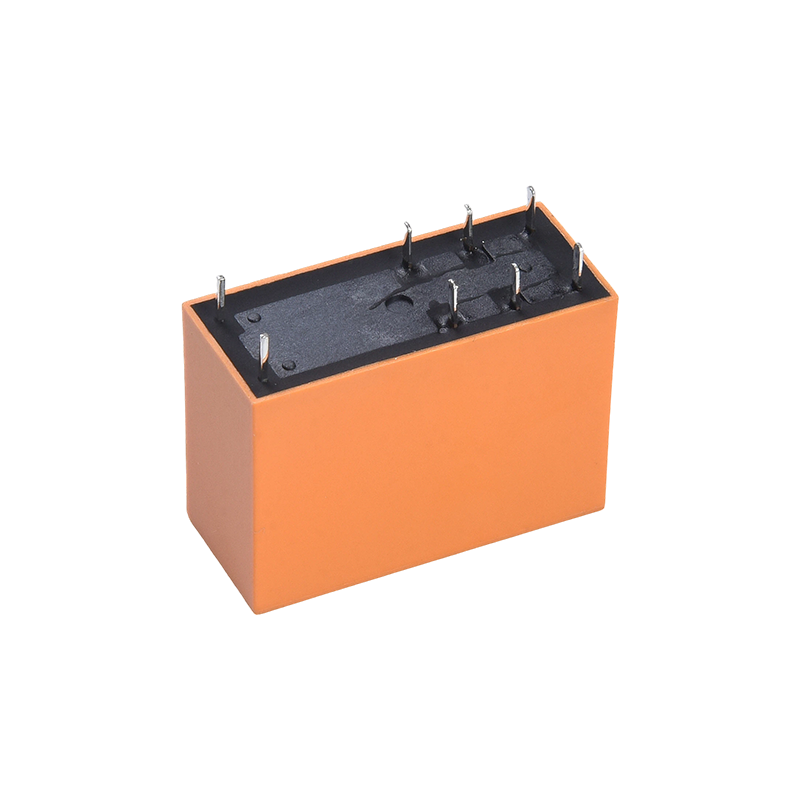

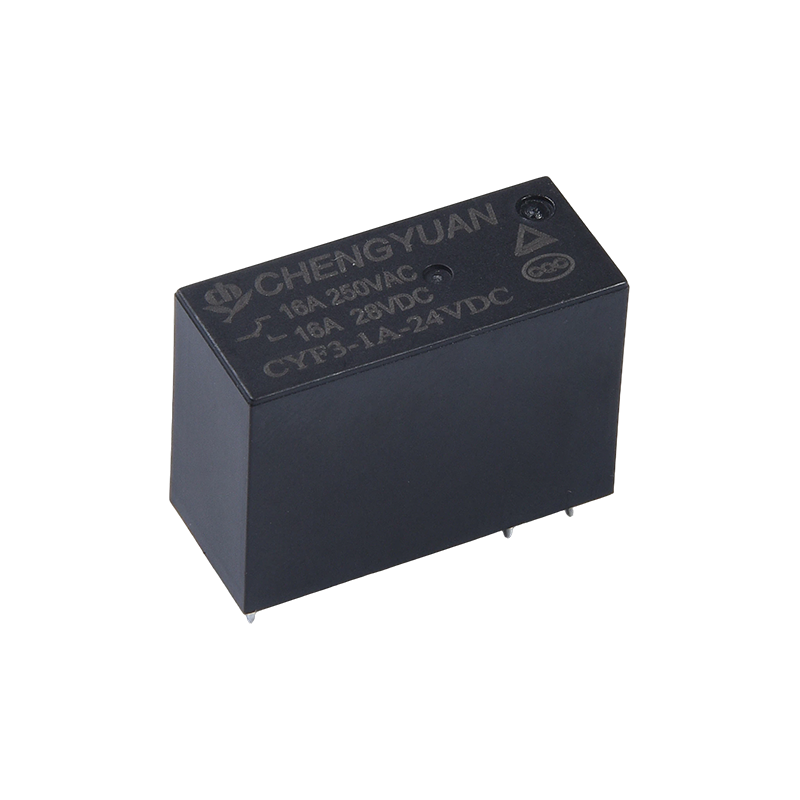

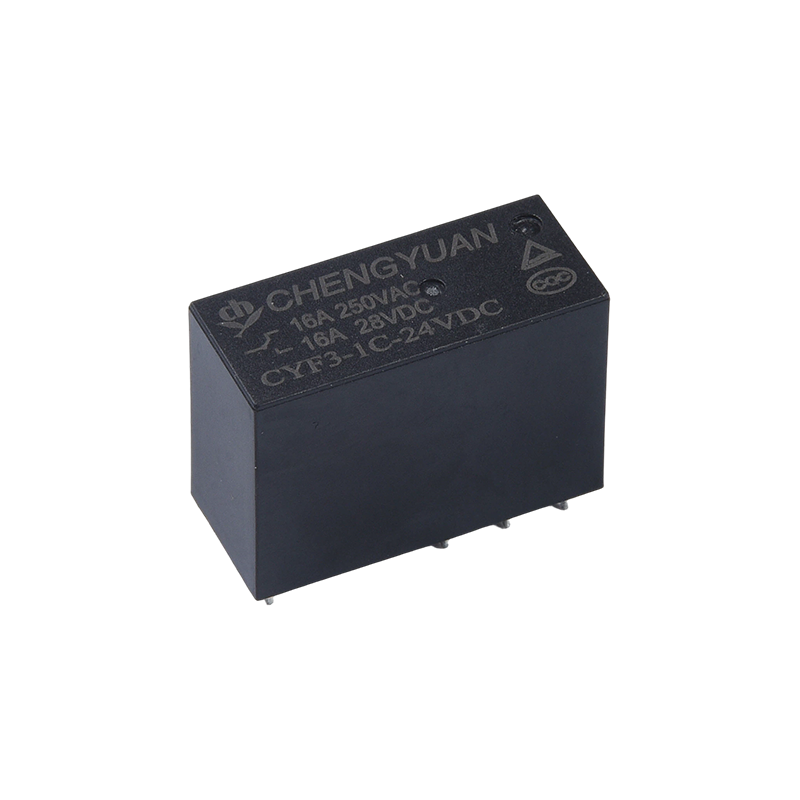

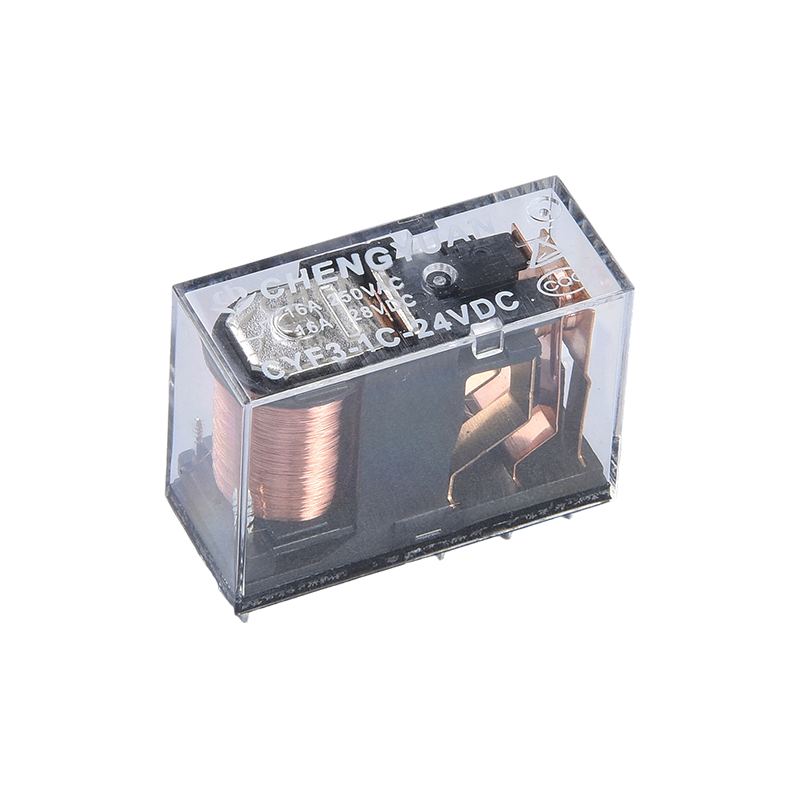

Podrobnosti o produkte:
Vysoké zaťaženie a dielektrická pevnosť: Kapacita spínania kontaktov až 17 ampérov, 5000 voltová dielektrická pevnosť medzi cievkou a kontaktmi, vhodné pre vysoké zaťaženie a prostredie s vysokou izoláciou.
Kompaktný dizajn: Malá veľkosť, vhodná na montáž PCB s vysokou hustotou, šetrí vnútorný priestor v zariadení.
Široká škála aplikácií: Vhodné pre komunikačné zariadenia, bezpečnostné systémy, kancelárske vybavenie a domáce spotrebiče, ako sú klimatizácie a mikrovlnné rúry. Používa sa tiež v priemyselnej automatizácii, napájacích zdrojoch UPS, elektrických systémoch obrábacích strojov a ovládaní zvuku.
Spoľahlivá konfigurácia kontaktov: Poskytuje viacero možností zaťaženia kontaktov vrátane 2 sád konfigurácií 5A/8A a 1 sady konfigurácií 10A, 12A a 16A, ktoré spĺňajú potreby rôznych automatických riadiacich obvodov.
Použiteľné prostredie:
Elektrické prostredie: Vhodné pre mikrovýkonové riadiace obvody s častým spínaním riadiaceho napätia a záťažového prúdu.
Fyzické prostredie: Môže byť inštalované v priestorovo obmedzenom rozložení PCB s vysokou hustotou, ktoré sa bežne nachádza vo vnútri rôznych elektrických ovládacích dosiek.
Prevádzkové podmienky: Vhodné pre väčšinu vnútorných prostredí elektrických a priemyselných zariadení, ktoré sa bežne nachádzajú na dobre vetraných miestach bez silných vibrácií.
Kompatibilné systémy: Môžu byť integrované do automatického riadenia, správy napájania a bezpečnostných poplachových systémov, aby sa dosiahla spoľahlivá izolácia obvodov a ovládanie spínania.
Kontaktné údaje
| Typ | CYF3 |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 16A250VAC /17A 277 VAC |
| Max. spínací prúd | 16A |
| Max. spínacie napätie | 277VAC |
| Max. prepínanie napájania | 4709 VA |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 15 ms Max. (bez diódy) |
| Čas uvoľnenia | 5 ms Max. (bez diódy) |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1 000 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 5000VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ ( bez kondenzácie) |
| Hmotnosť | Pribl. 14 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 240 | 12.5 | Približne 0,72 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Približne 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Údaje uvedené vyššie sú počiatočné hodnoty. Neaplikujte maximálne povolené napätie na cievku dlhšie ako 10 minút, aby nedošlo k prehriatiu cievky.

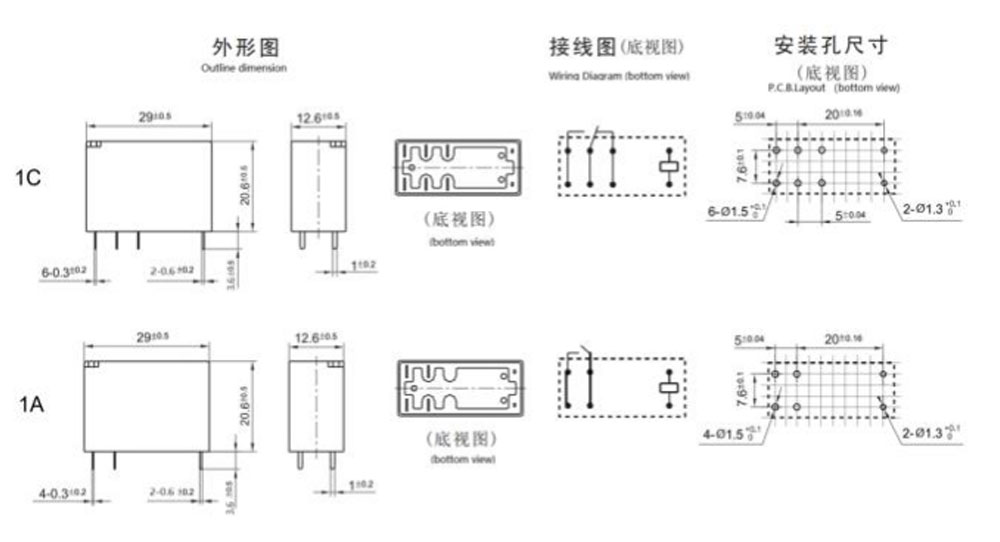

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

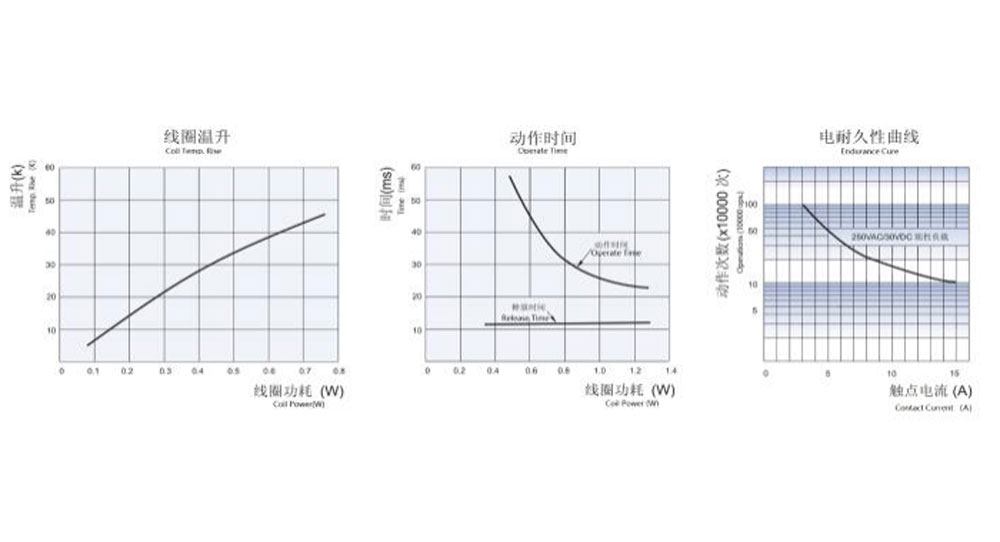

Charakteristické krivky
Informácie o objednávke
CYF3 - 1 - C - 12 V DC - H - D - T - XX
1 2 3 5 6 7 8
1：Typ：CYF3
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: C Od C ; H Od A ; B Od B
4: Nominálne napätie: 3,5,6,9,12,18,24,48V DC
5: Farba krytu: T – priehľadná, H-čierna, L-modrá
6: Príkon cievky: D-0,72W L-0,54W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH-Utesnený typ umývateľný
8: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo - Špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
