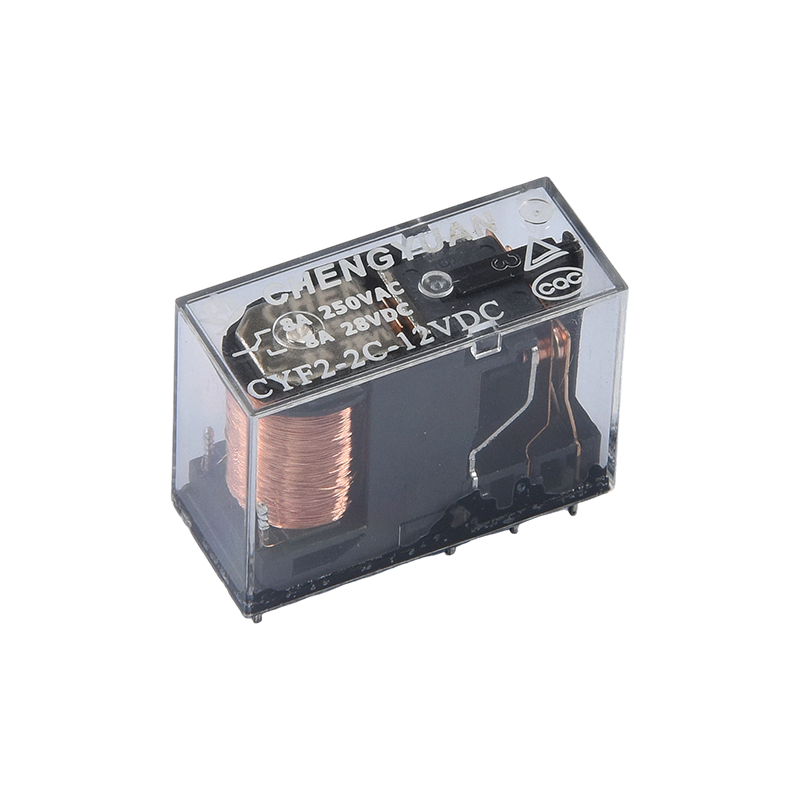

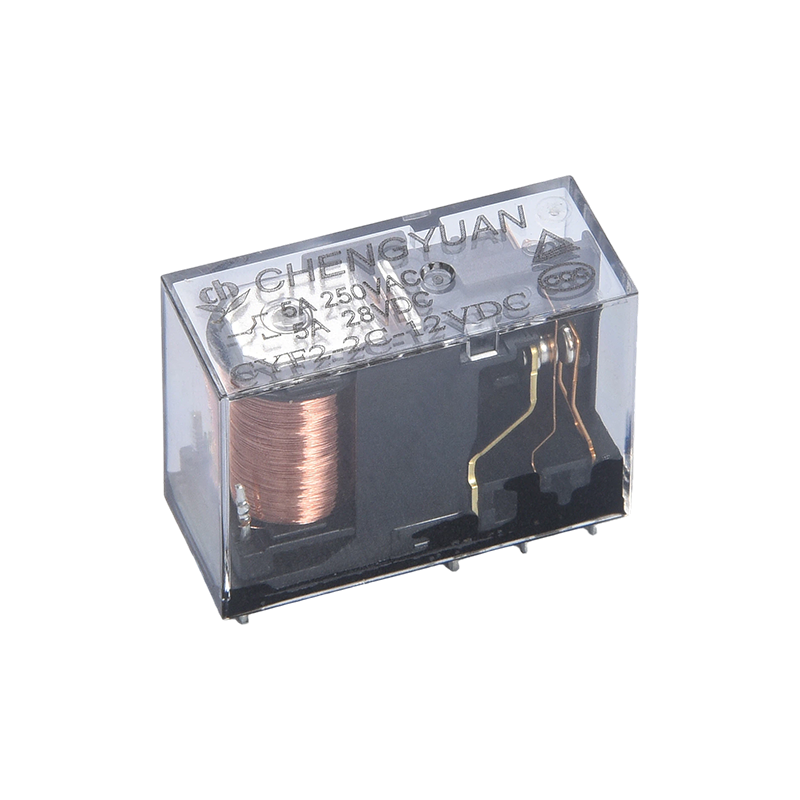

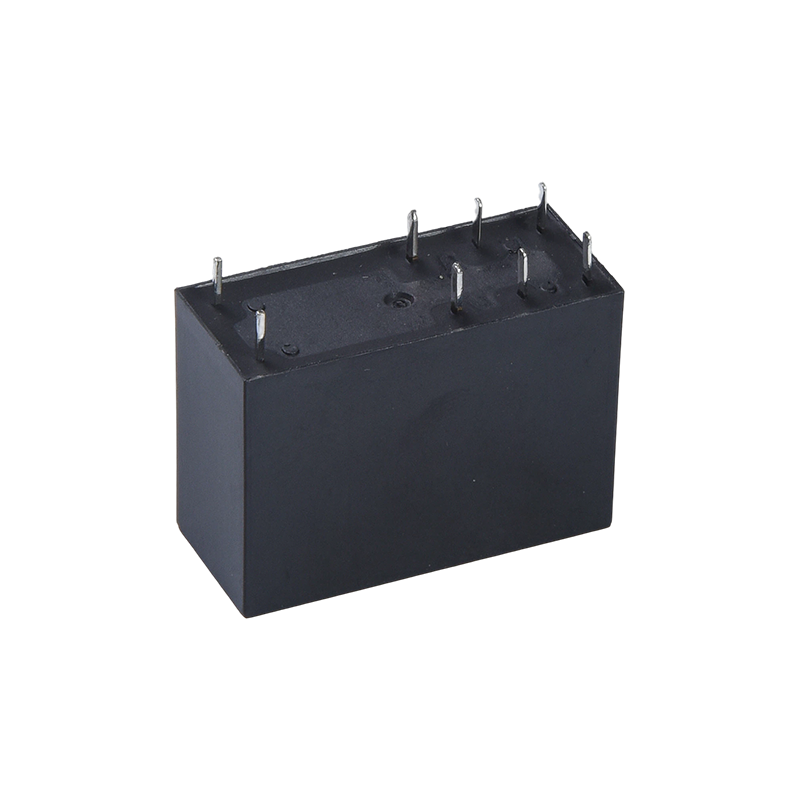

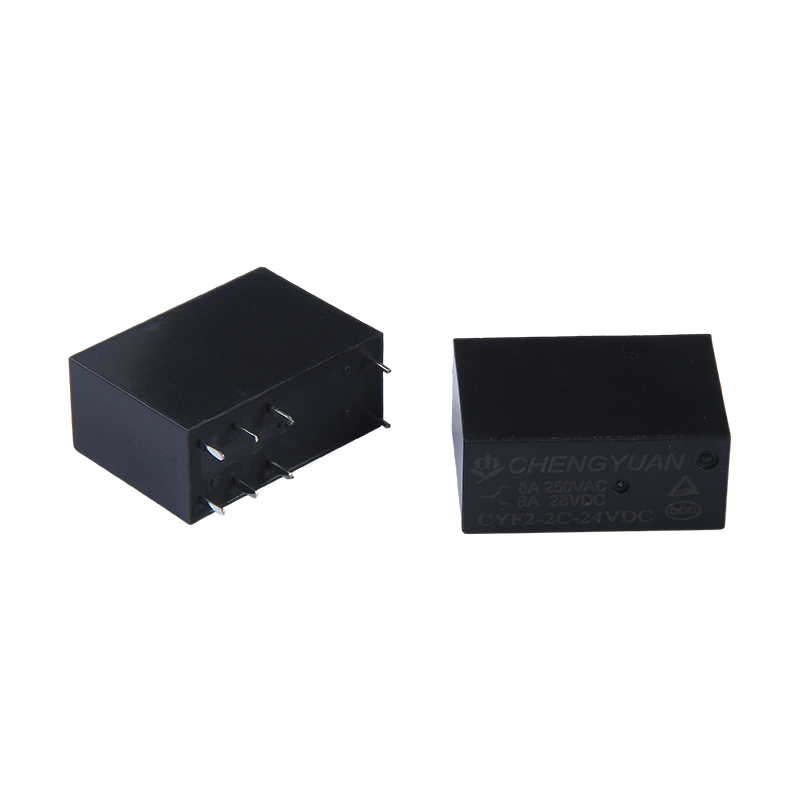

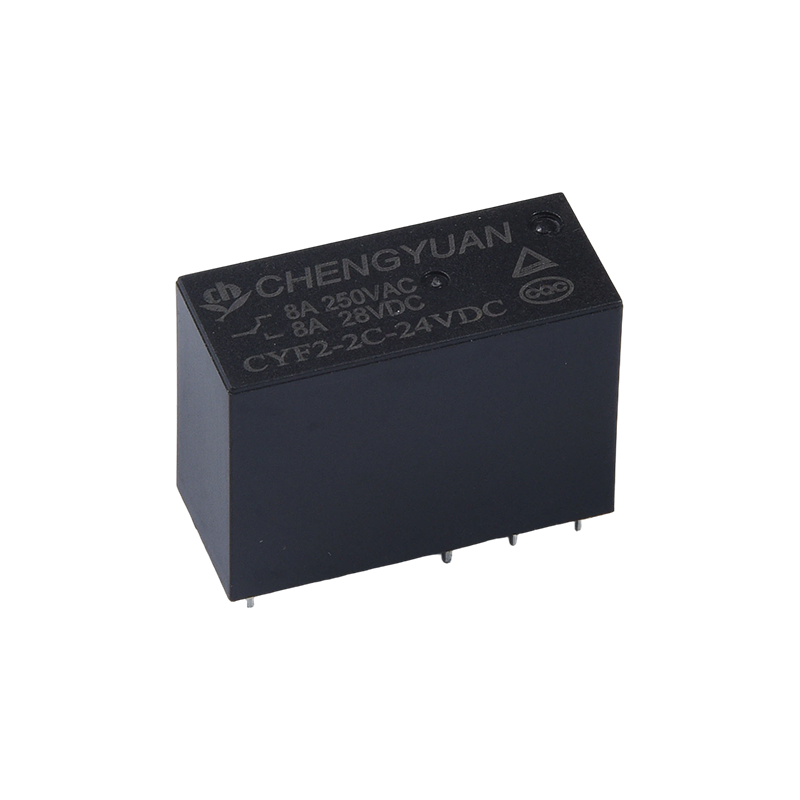

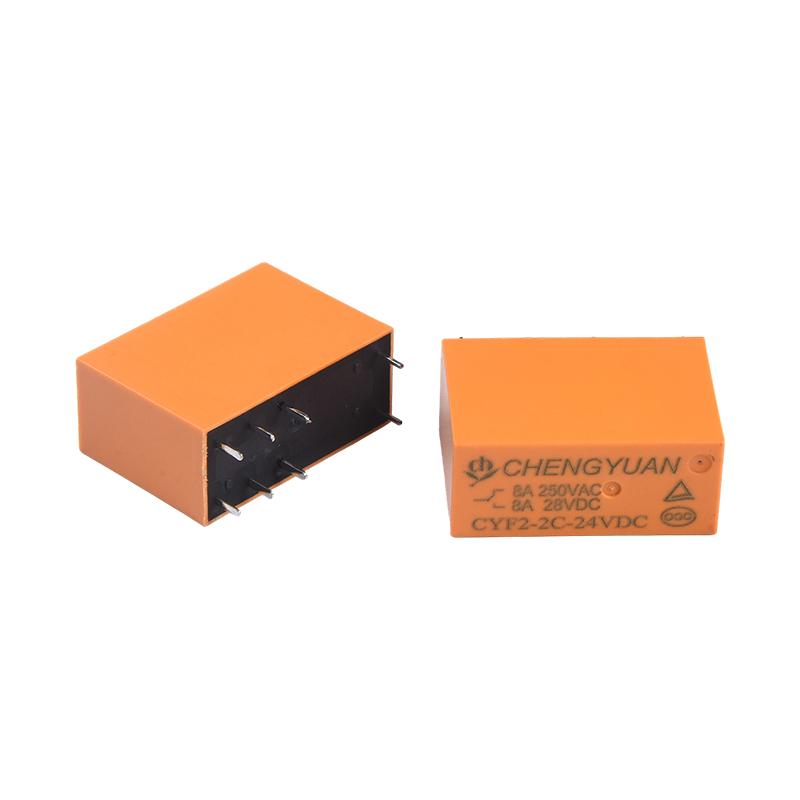

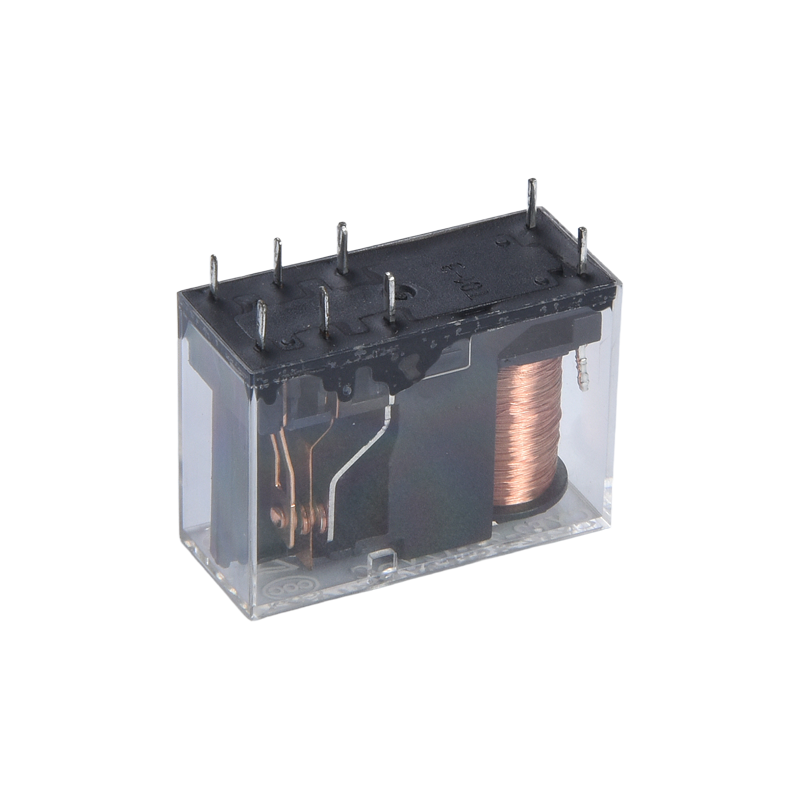

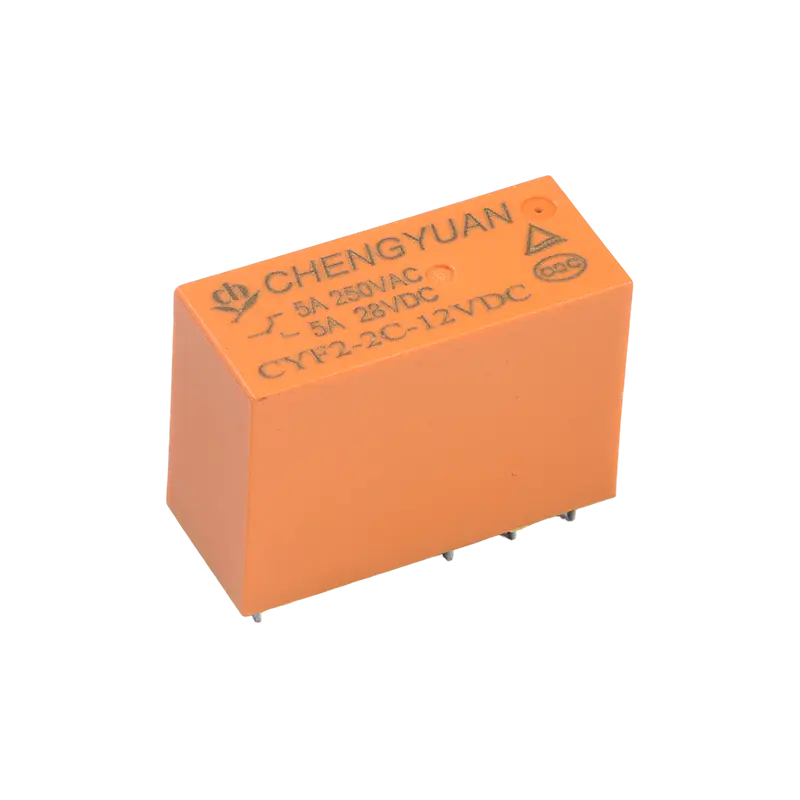

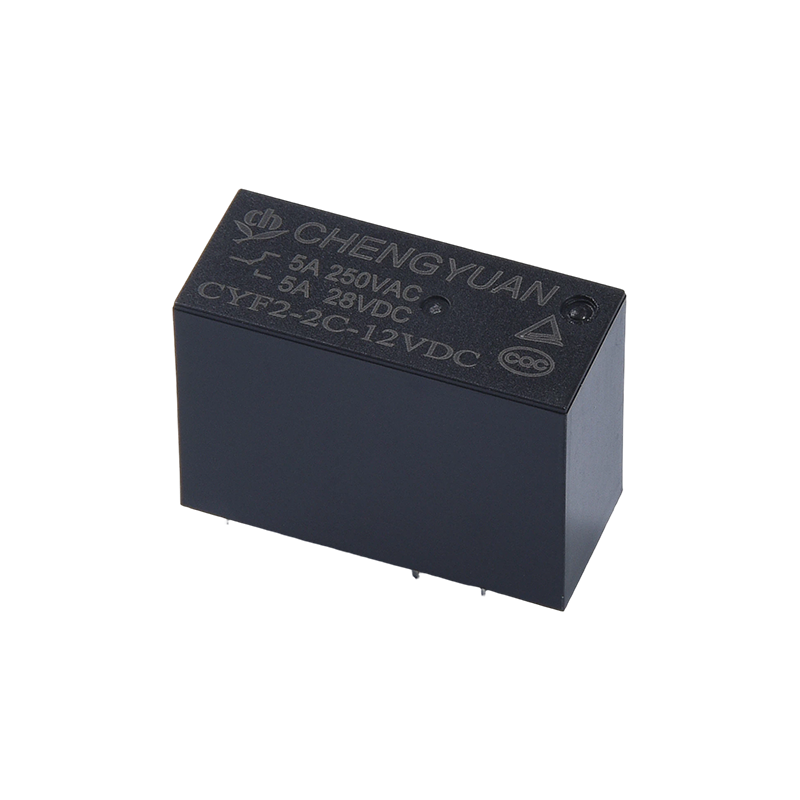

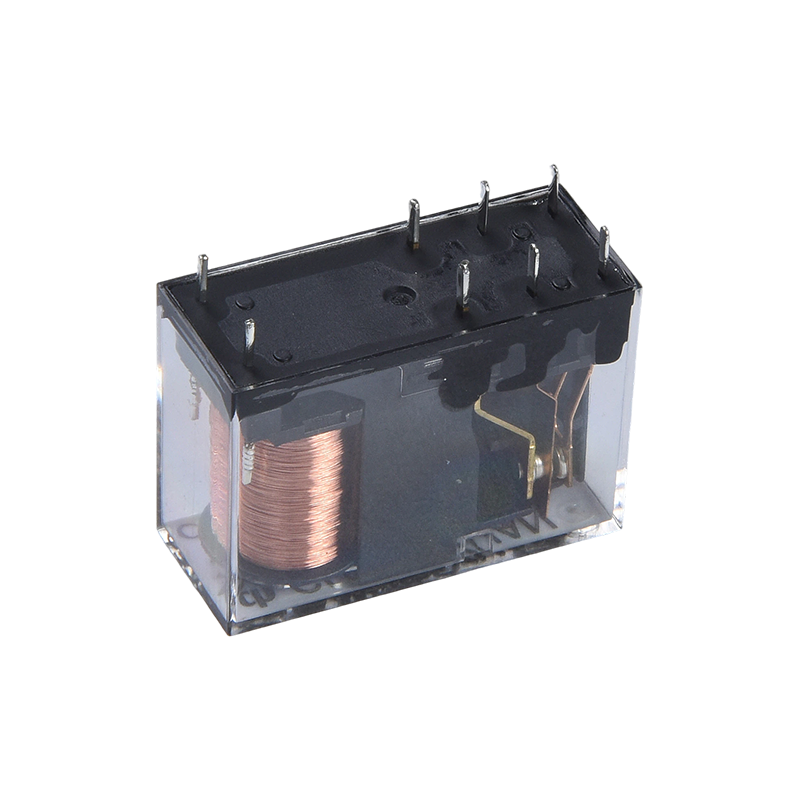

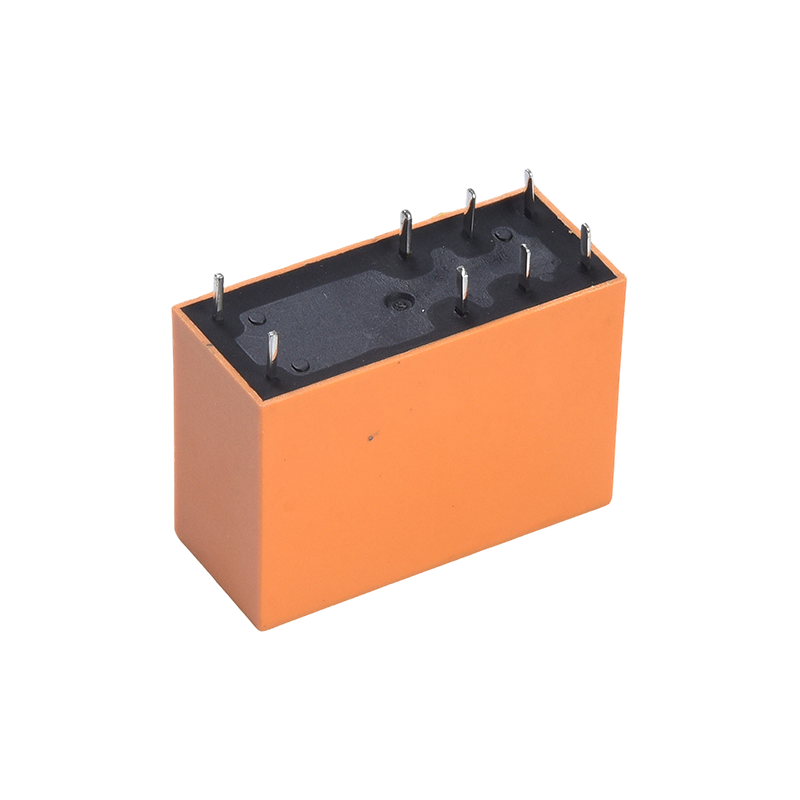

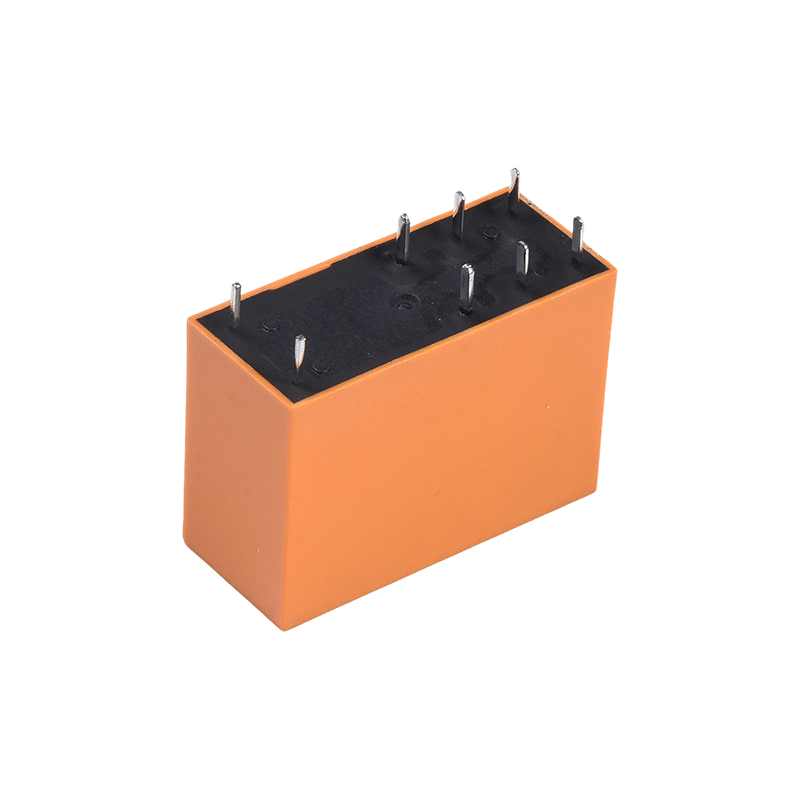

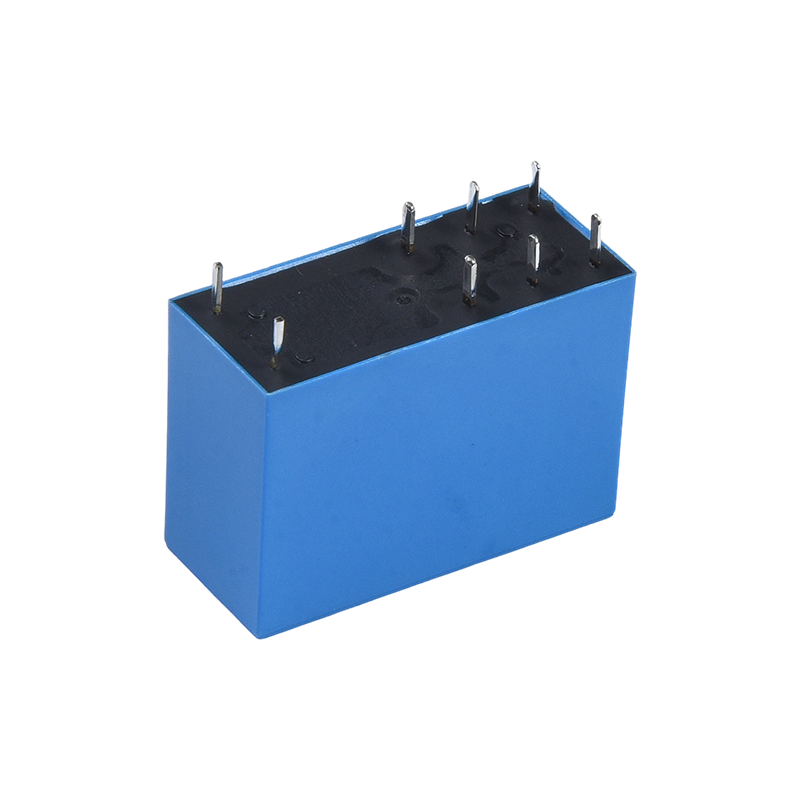

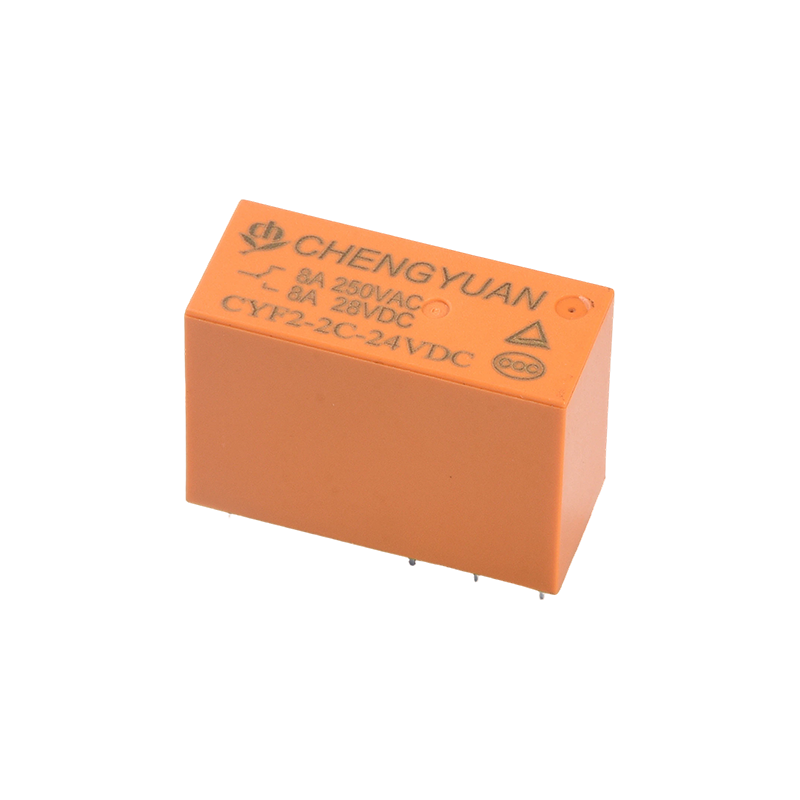

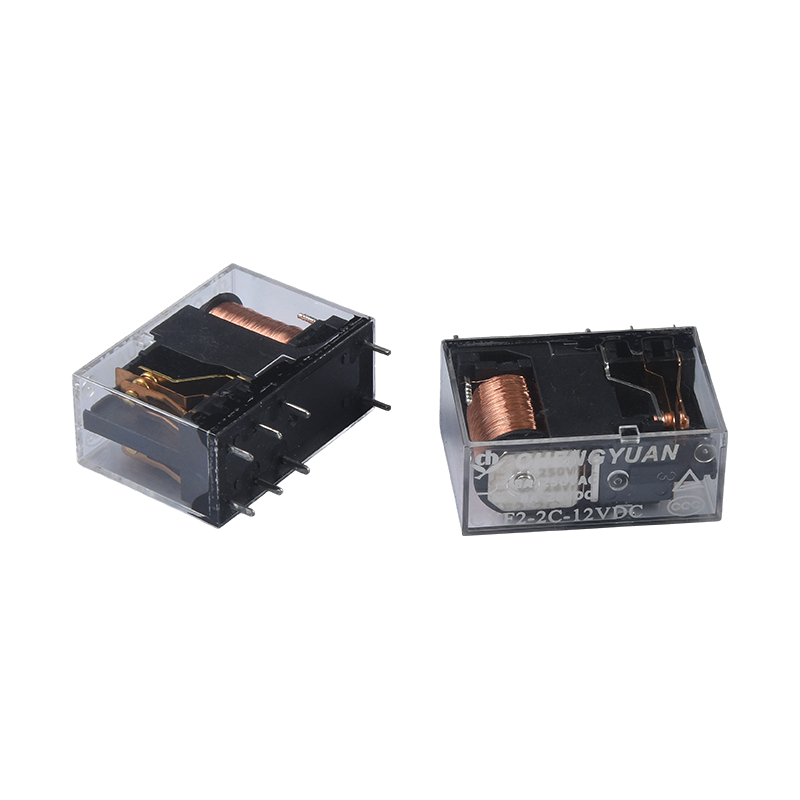

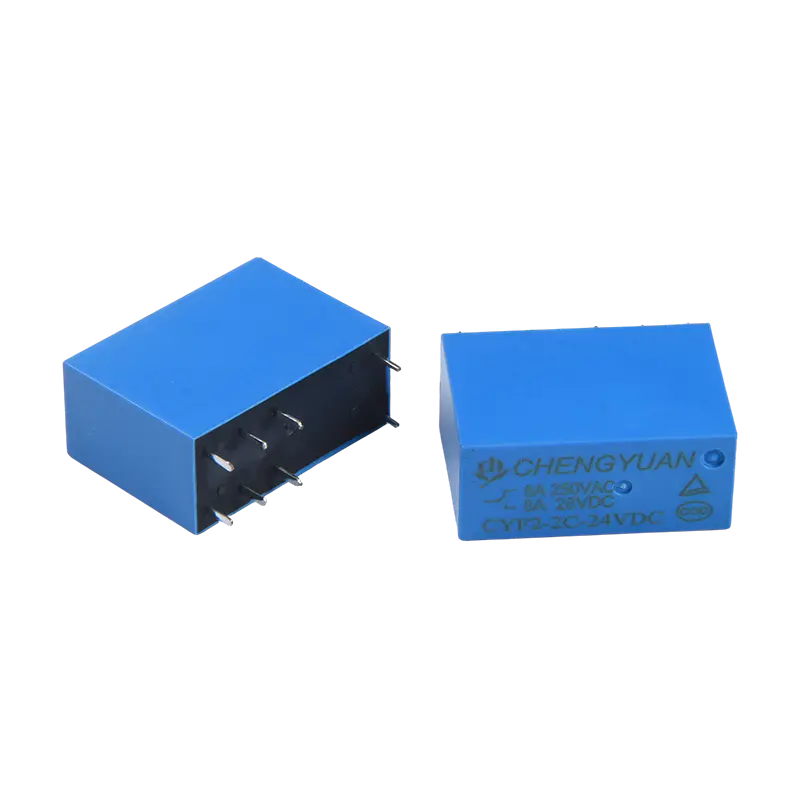

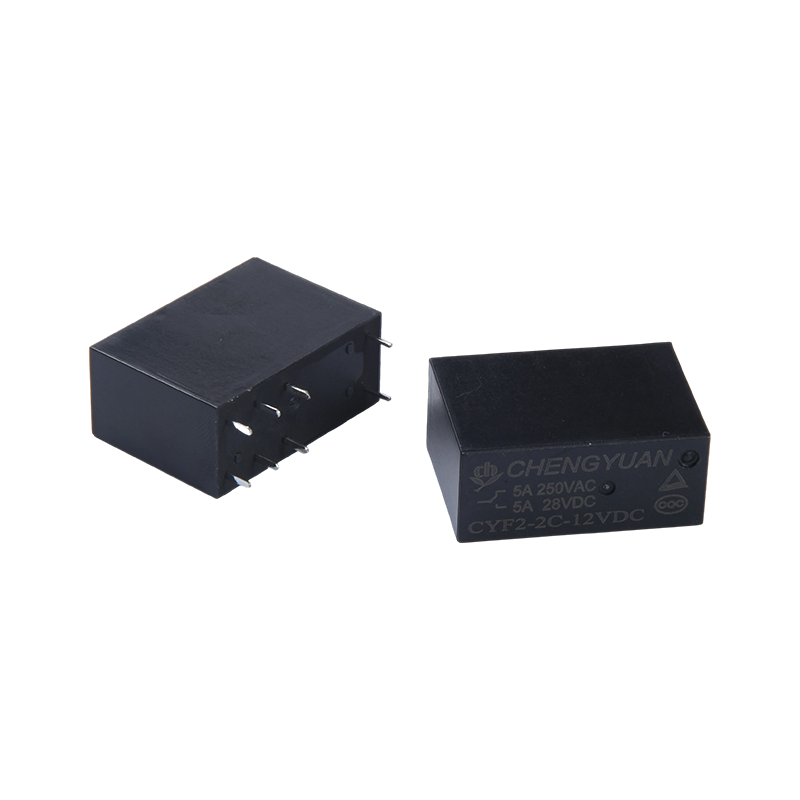

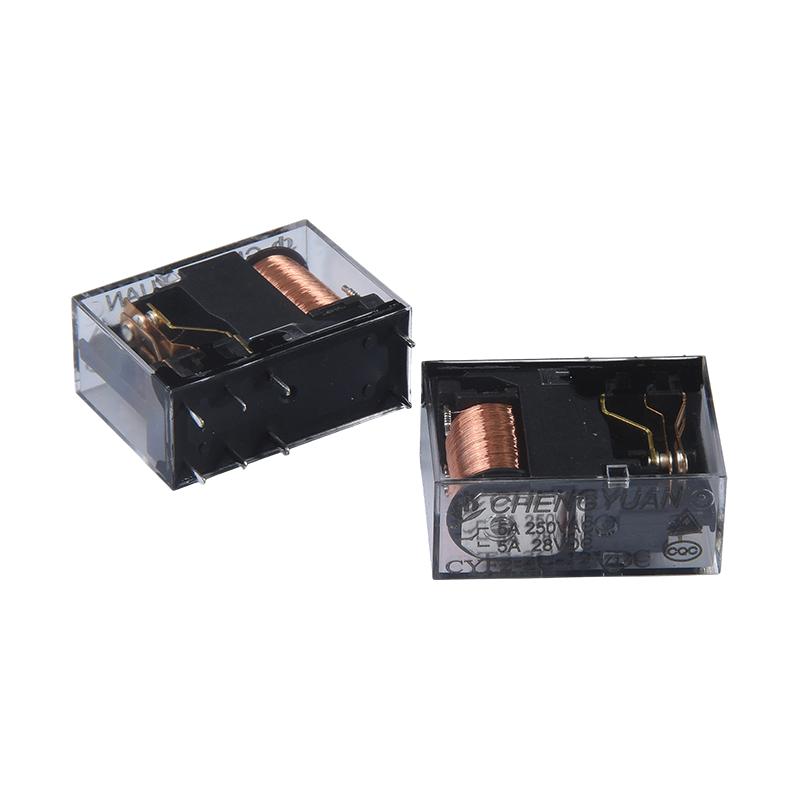

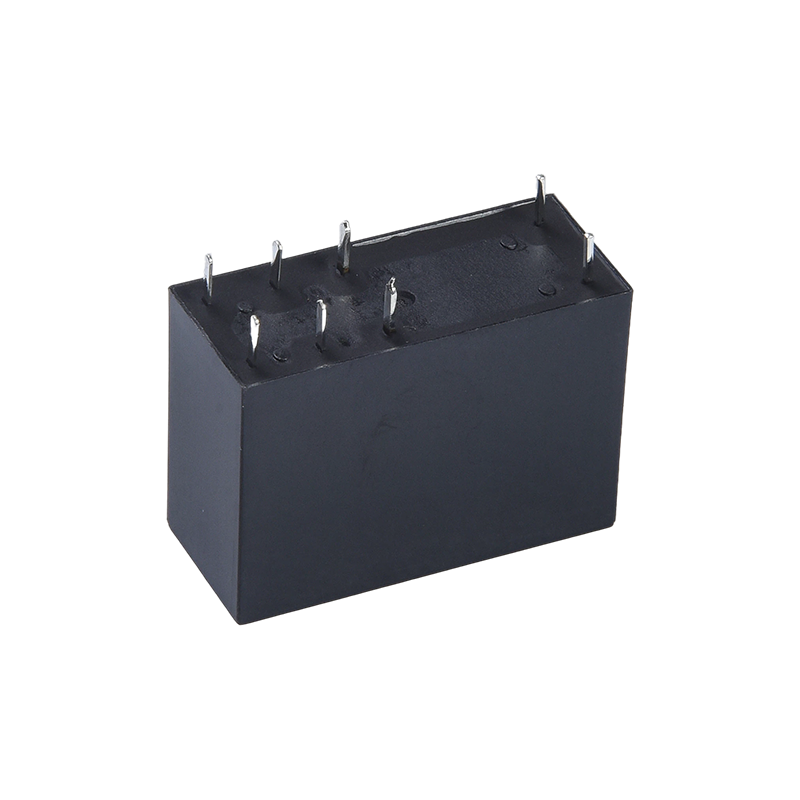

Vlastnosti:
Adaptácia na vysoké zaťaženie: 17 A kontaktná spínacia kapacita, pokrývajúca špecifikácie viacerých záťaží (2 sady 5A/8A, 1 sada 10A/12A/16A), vhodné pre rôzne požiadavky na napájacie obvody;
Štruktúra DPDT: Dvojpólová konštrukcia s dvojitým prehadzovaním umožňuje súčasné/nezávislé prepínanie dvoch sád obvodov, rozšírenie funkcií ovládania a zníženie počtu komponentov.
Vysokonapäťová odolná izolácia: 5000 voltové výdržné napätie medzi cievkou a kontaktmi, vynikajúci izolačný výkon, znižuje riziko poruchy obvodu;
Široká kompatibilita napätia: Rozsah napätia cievky 3VDC-48VDC, priamo kompatibilný s rôznymi riadiacimi obvodmi bez potreby ďalších komponentov na konverziu napätia;
Kompaktná inštalácia: Malá veľkosť, 8-kolíková štruktúra, vhodná pre rozloženie PCB s vysokou hustotou, šetrí priestor vo vnútornom zariadení;
Autoritatívna certifikácia: Certifikované TUV a CQC, spĺňajúce medzinárodné a domáce bezpečnostné normy, vhodné pre viaceré regionálne trhy.
Stabilná prevádzka: Spoľahlivé ovládanie spínania založené na elektromagnetických princípoch, stabilný prechodový odpor, rýchla odozva, vhodné pre nepretržitú prevádzku v prostrediach s nízkym výkonom.
Pohodlná montáž: Pravidelná 8-kolíková štruktúra uľahčuje automatizované spájkovanie, zlepšuje efektivitu výroby a znižuje chyby pri montáži. Použiteľné
Scenáre:
Priemyselná oblasť: Prepínanie signálov a riadenie výkonu pre priemyselné automatizačné zariadenia, riadiace systémy PLC a elektrické systémy obrábacích strojov;
Ochrana napájacieho zdroja: Spínacie obvody pre systémy neprerušiteľného napájania UPS, zabezpečujúce nepretržité napájanie;
Domáce spotrebiče: Riadiace obvody pre veľké domáce spotrebiče, ako sú práčky, chladničky a klimatizácie, umožňujúce prepínanie záťaže a výber režimu;
Audiovizuálne a bezpečnostné: Prepínanie signálov pre audio zariadenia a ovládanie obvodov pre bezpečnostné poplašné systémy;
Iné elektronické zariadenia: Riadiace obvody pre televízory (TV) a moduly správy napájania pre malé elektronické prístroje.
Kontaktné údaje
| Typ | CYF2 |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 5A/8A 250 VAC |
| Max. spínací prúd | 8A |
| Max. spínacie napätie | 277 VAC |
| Max. prepínanie napájania | 2216 VA |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 15 ms Max. (bez diódy) |
| Čas uvoľnenia | 5 ms Max. (bez diódy) |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1000VAC, 50/60Hz po dobu 1min |
| Medzi cievkou a kontaktom: 5000VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10800ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Pribl. 14 g $ $ |
Údaje cievky (pri 20 ℃)
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 240 | 12.5 | Približne 0,72 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Približne 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Údaje uvedené vyššie sú počiatočné hodnoty. Na cievku nepoužívajte maximálne povolené napätie dlhšie ako 10 minút, aby ste predišli prehriatiu cievky.

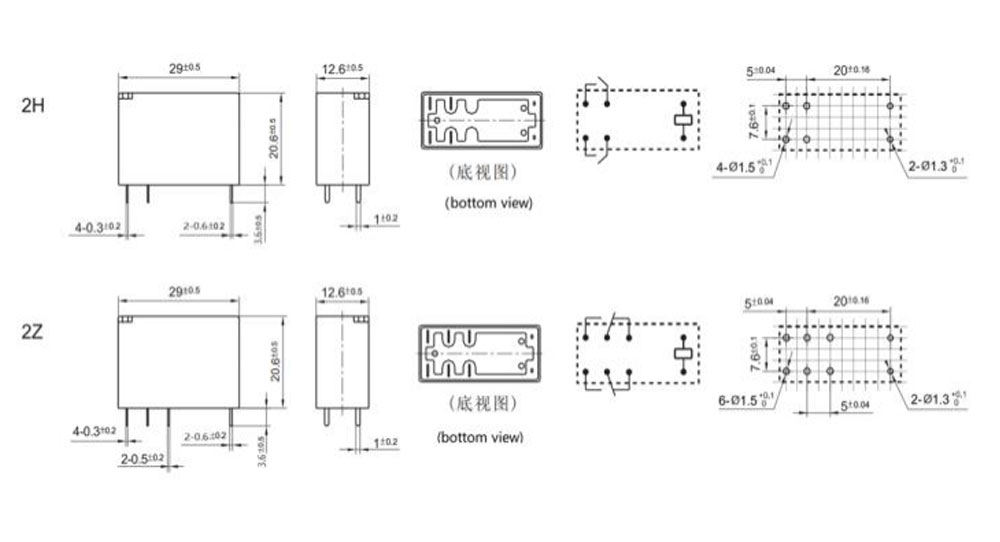

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (jednotka: mm)

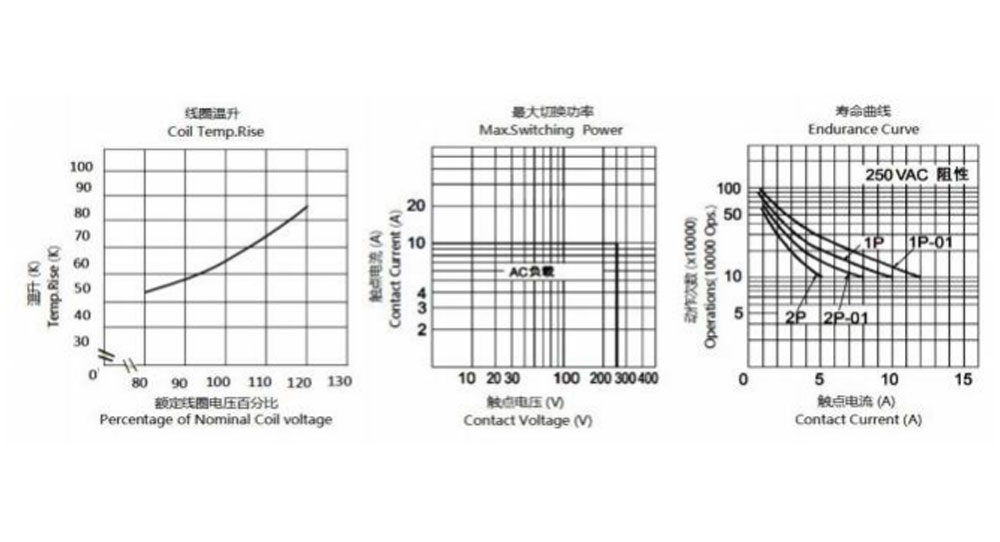

Charakteristické krivky
Informácie o objednávke
CYF2 H - 2 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：Typ：CYF2
2： Jeho 8A Nil -5A
3: Počet pólov: 2 – 2 póly
4: Usporiadanie kontaktu: C Fom C ; H Od A ; B Od B
5: Nominálne napätie: 3,5,6,9,12,18,24,48V DC
6: Farba krytu: T – priehľadná, H-čierna, L-modrá
7: Príkon cievky: D-0,72W L-0,54W
8: Ochranná konštrukcia: odolná voči S-Flux,
Umývateľný typ SH
9: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nedajú používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou ani povrchová úprava sa neodporúča po montáži relé odolných voči taveniu na dosku plošných spojov.
Vylúčenie zodpovednosti: Špecifikácia slúži iba na informáciu. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nepodarilo sa nám vyhodnotiť celú výkonnosť a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre ich vlastnú aplikáciu. V prípade utesnených relé po inštalácii a vyčistení pred použitím otvorte ventilačný otvor v puzdre. V prípade akýchkoľvek otázok kontaktujte spoločnosť Chengyuan, ktorá vám poskytne technické služby. Je však zodpovednosťou používateľa určiť , ktorý produkt by sa mal použiť.
