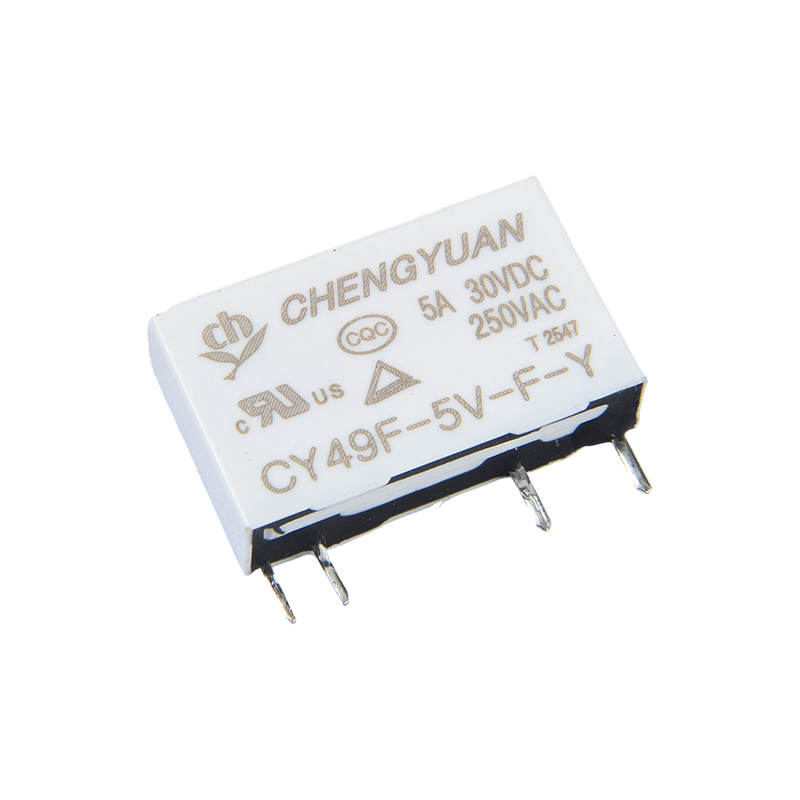

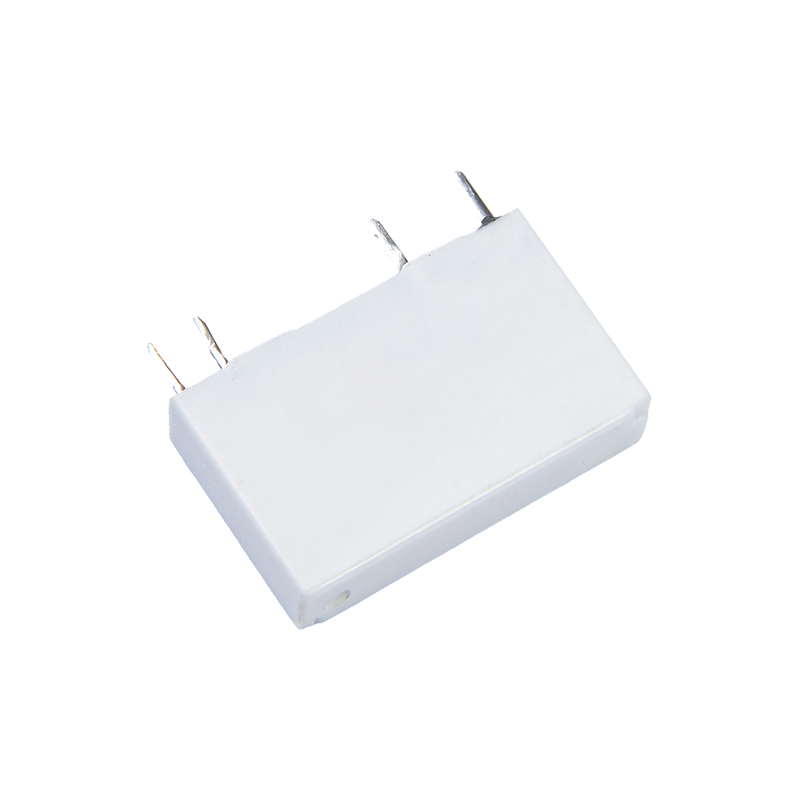

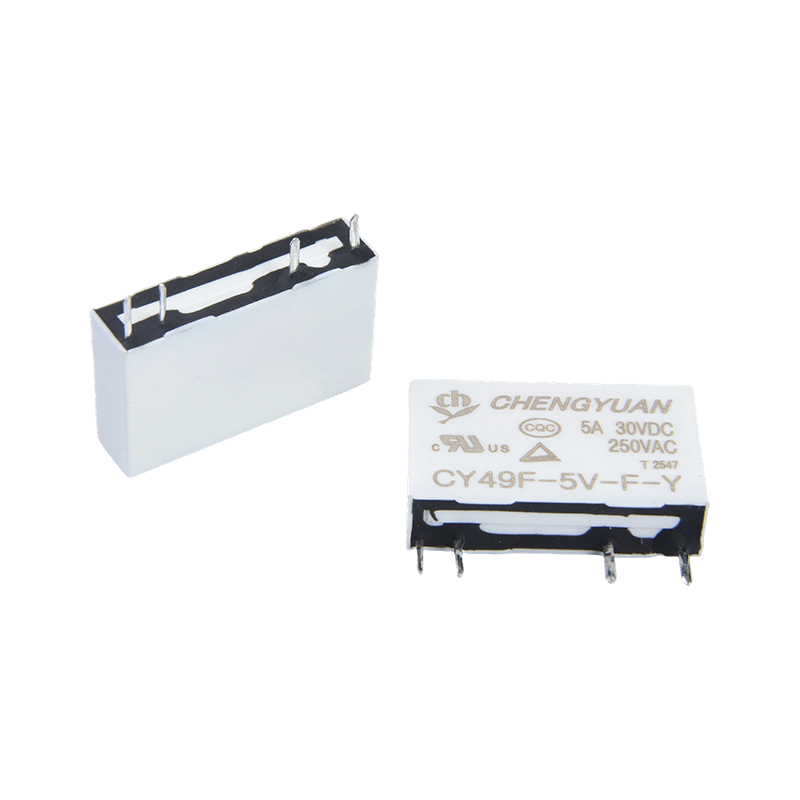

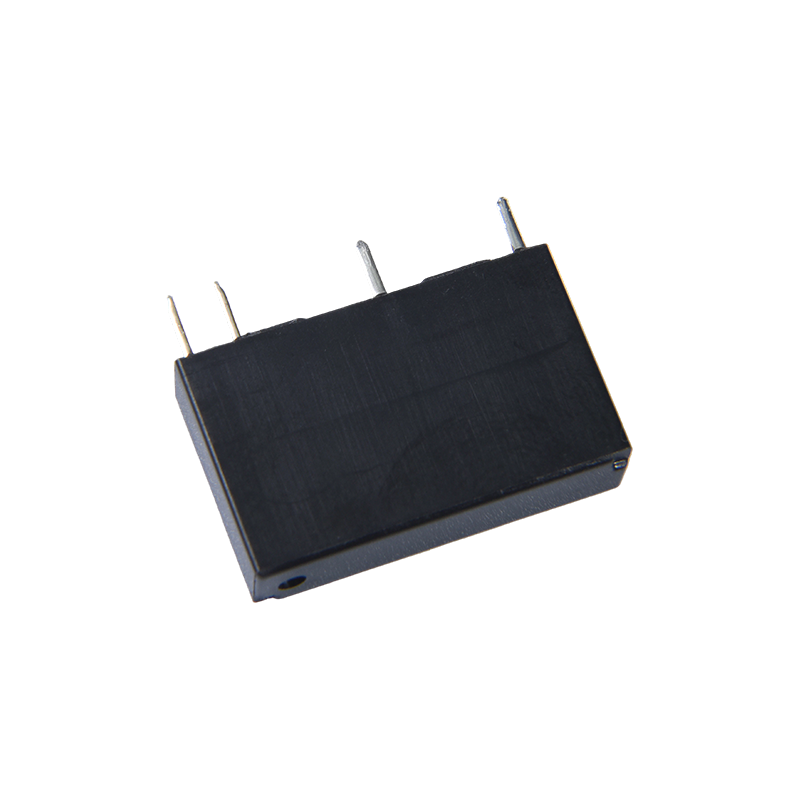

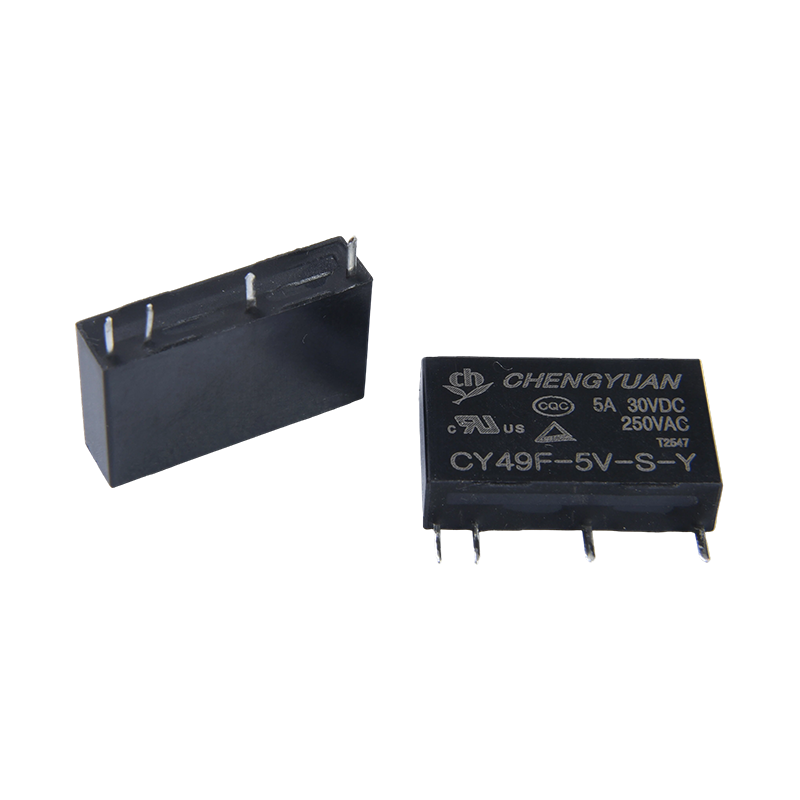

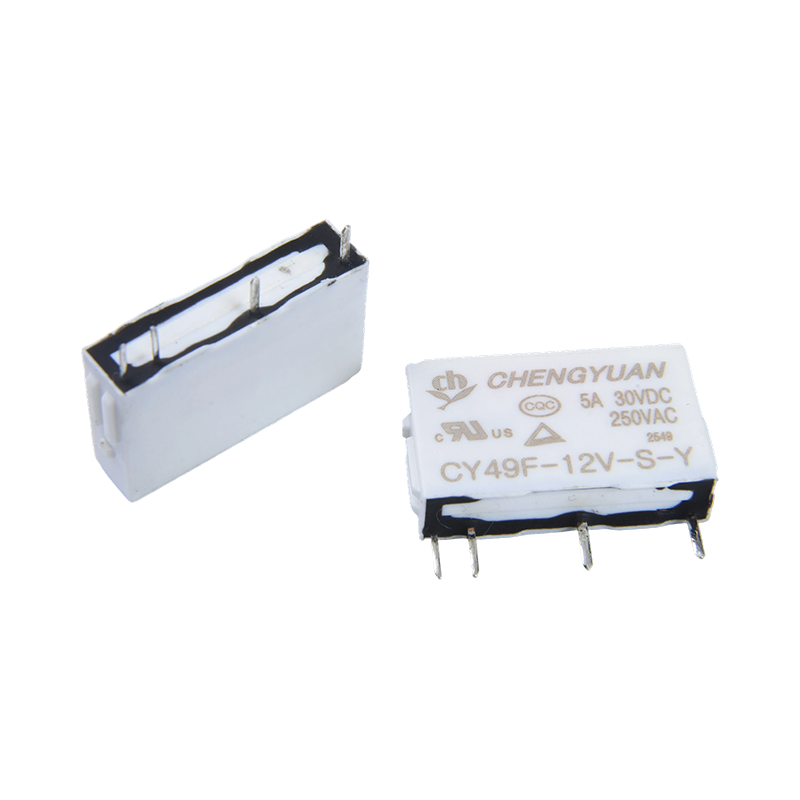

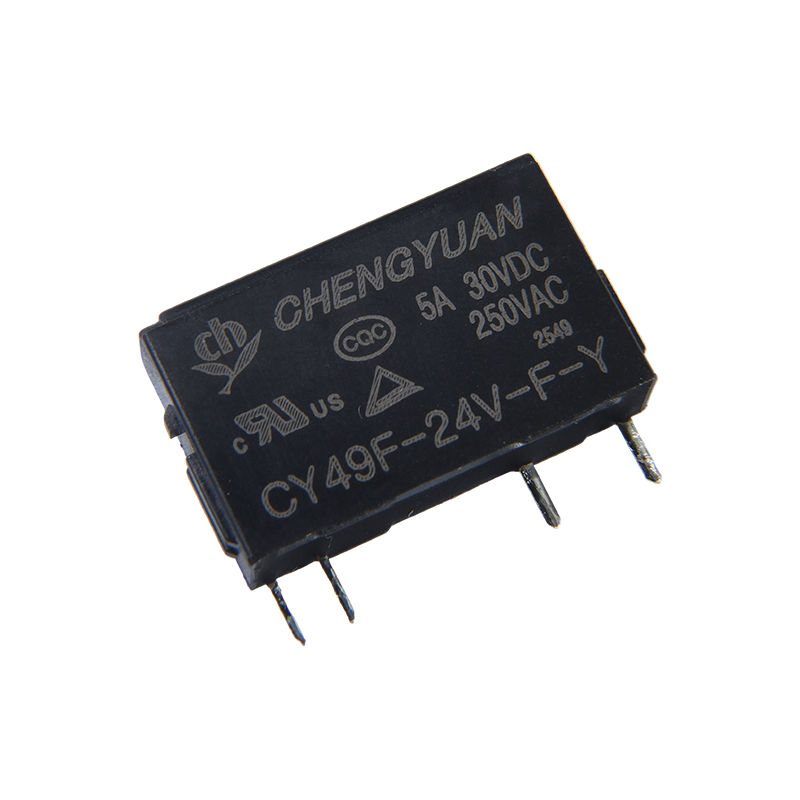

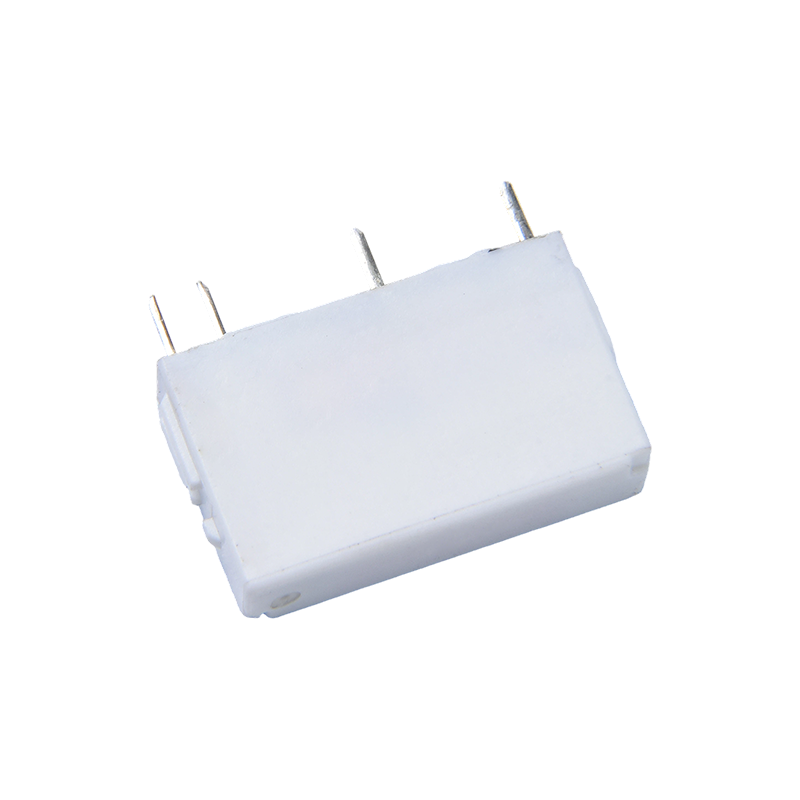

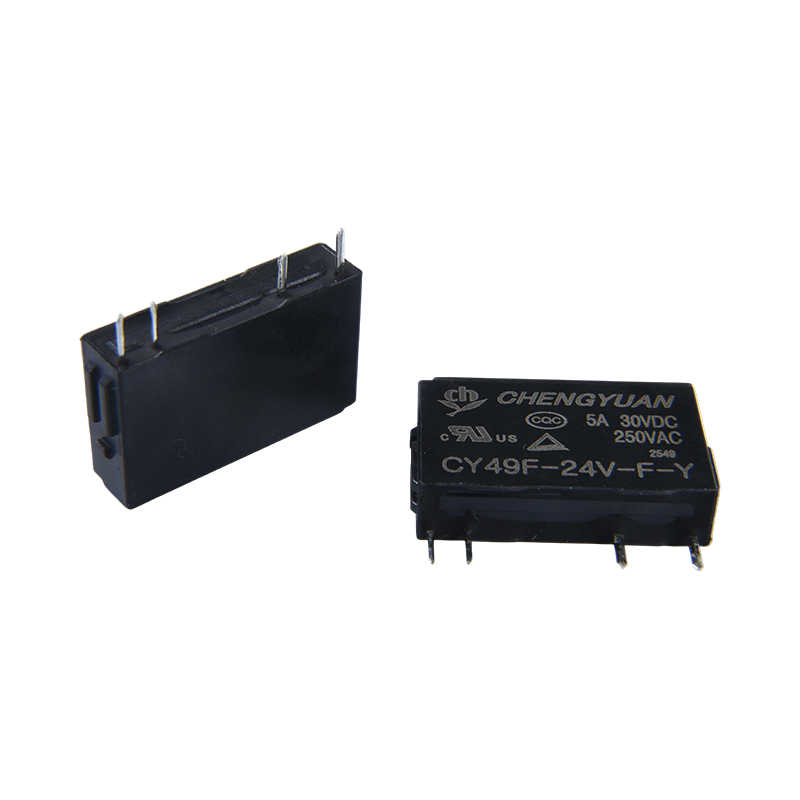

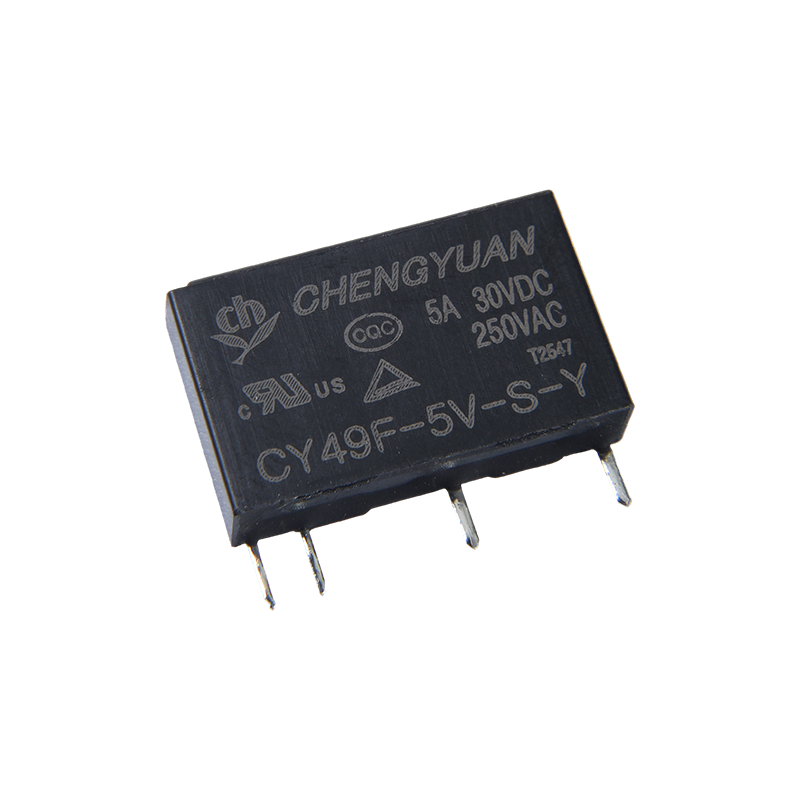

Vlastnosti:
• Zaťažiteľnosť: 5A spínanie kontaktov
• Ultra tenký, ultra malý, vhodný pre montáž s vysokou hustotou (šírka 5 mm, výška 12,5 mm)
• Odoláva až 3000V
• Vysoká citlivosť, spotreba energie iba 0,12 W
Typické aplikácie:
Priemyselné automatizačné a riadiace obvody: Bežne sa vyskytujú v komunikačných zariadeniach, sieťových zariadeniach, meracích prístrojoch a riadiacich systémoch výťahov, ktoré vykonávajú funkcie prepínania obvodov, bezpečnostnej ochrany alebo nadprúdovej ochrany.
Automobilová elektronika a nové energetické polia: Používa sa v zariadeniach vo vozidlách, nových systémoch riadenia energie atď., ktoré spĺňajú požiadavky na spoľahlivé prepínanie v automobilovom prostredí.
Lekárska elektronika a kozmonautika: V zdravotníckom zariadení, bezpečnostnom monitorovaní a leteckých aplikáciách, kde sa vyžaduje vysoká stabilita, poskytuje izoláciu a ochranu obvodov.
Kontaktné údaje
| Typ | CY49F |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 5A250VAC / 30VDC |
| Max. spínací prúd | 5A |
| Max. spínacie napätie | 270 VAC |
| Max. prepínanie napájania | 1250VA/150W |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | ≤ 10 ms Max. |
| Čas uvoľnenia | ≤ 5 ms Max. |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1 000 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 3000VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Pribl. 3 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 24 | 208 | Približne 0,12W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Približne 0,18W |
Údaje uvedené vyššie sú počiatočné hodnoty. Nenapájajte maximálne prípustné napätie na cievku na viac ako 10 minút , aby ste predišli prehriatiu tejto cievky.

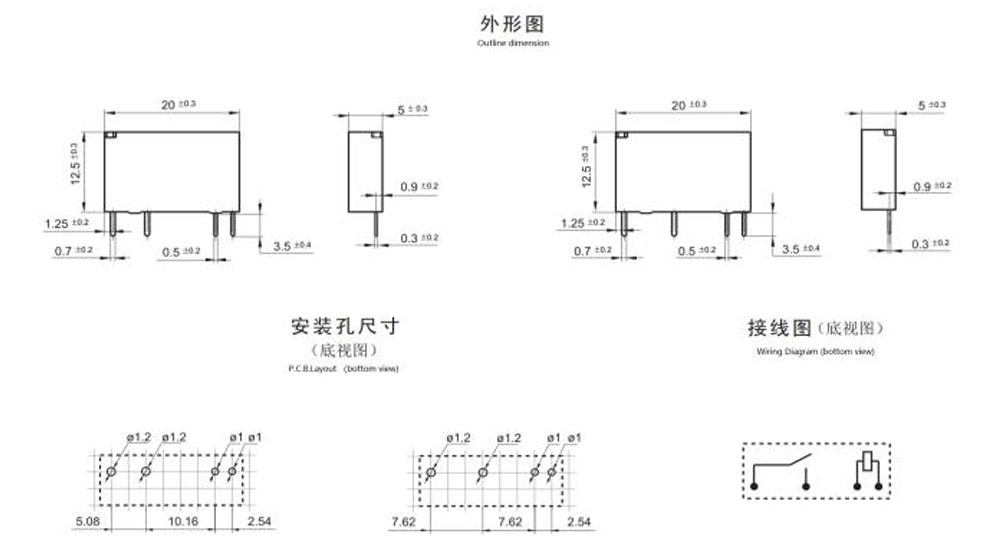

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

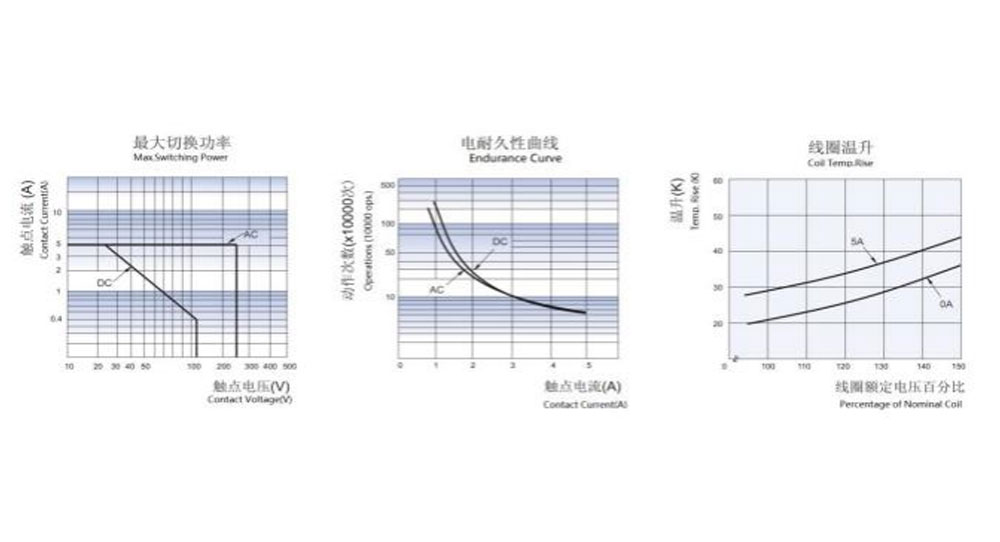

Charakteristické krivky
Informácie o objednávke
CY49F - 12V DC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1：Typ：CY49F
2: Menovité napätie: 5,6,9,12,18,24V DC
3: Vzdialenosť kontaktného kolíka: F: 5,08 mm S: 7,62 mm
4: Typ kontaktu：Y： Jeden kontakt， E： Rozdvojený kontakt
5: Kategória obalu : B označuje pracku opaska. Žiadne: Nemám
6: Farba obalu: H-čierna; B-Biela
7: Ochranná konštrukcia: odolná voči S-Flux,
Umývateľný typ SH
8: Špeciálny Parameter: Nil-Standard typ
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nedajú používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo povrchová úprava sa neodporúča po montáži relé odolných voči taveniu na dosku plošných spojov.
Vylúčenie zodpovednosti: Špecifikácia slúži iba na informáciu. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nepodarilo sa nám vyhodnotiť celú výkonnosť a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre ich vlastnú aplikáciu. V prípade utesnených relé po inštalácii a vyčistení pred použitím otvorte ventilačný otvor v puzdre. V prípade akýchkoľvek otázok kontaktujte spoločnosť Chengyuan, ktorá vám poskytne technické služby. Je však zodpovednosťou používateľa určiť , ktorý produkt by sa mal použiť.
