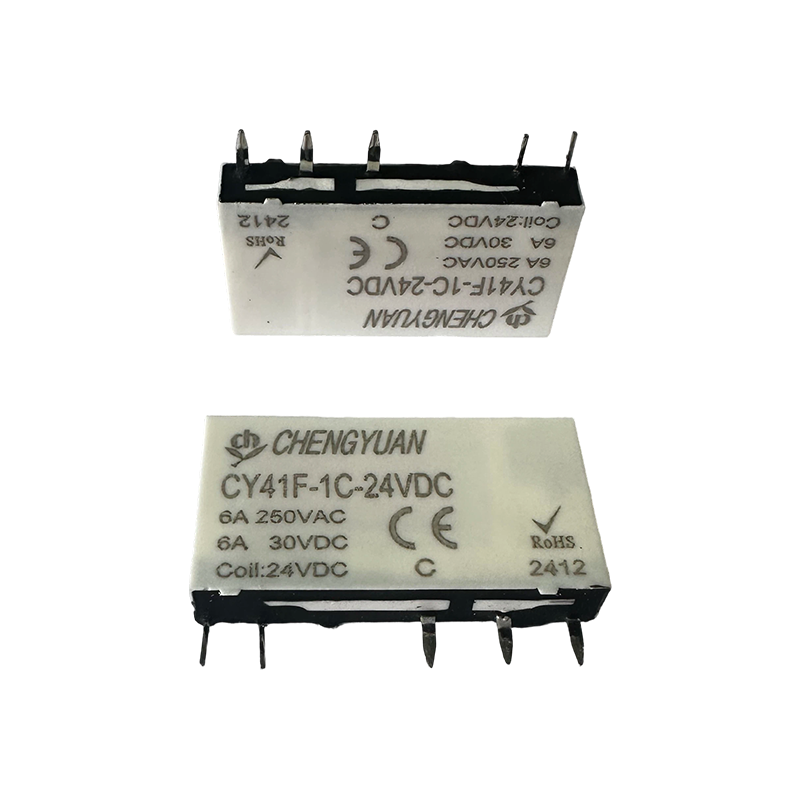

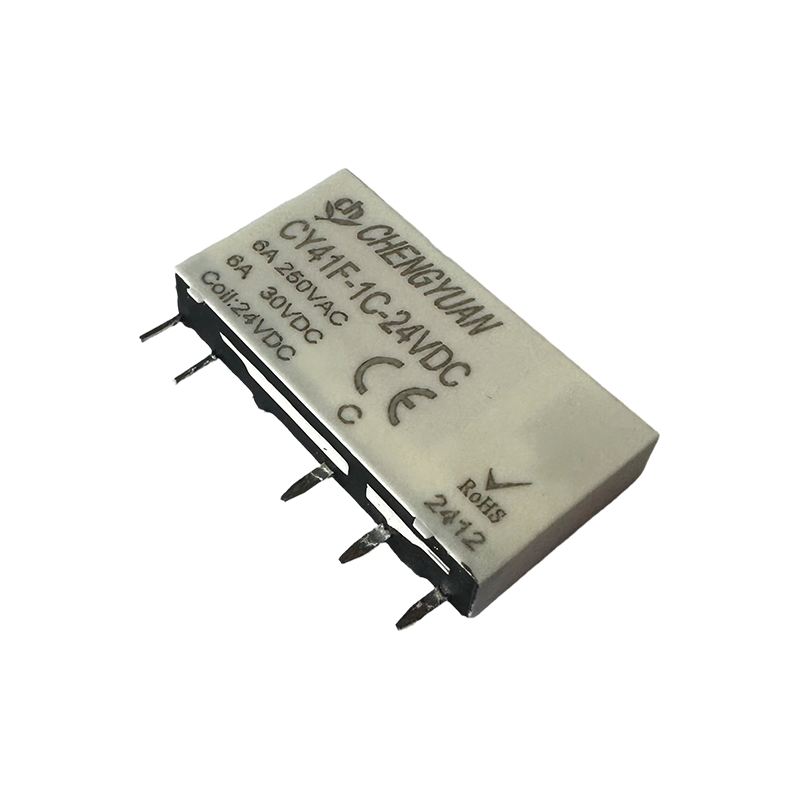

Vlastnosti:
● Ultratenký (iba 5 mm široký)
● Kapacita spínania kontaktov 6A
● Dielektrické napätie medzi cievkou a kontaktmi: 4kV
● Odolnosť proti prepätiu medzi cievkou a kontaktmi: 6kV
● Spĺňa požiadavky na zosilnenú izoláciu VDE0700/0631
● Vysoká citlivosť, spotreba energie približne 0,17 W
Použiteľné scenáre:
● Domáce spotrebiče: Ovládanie výkonu pre malé spotrebiče s vysokým výkonom, ako sú elektrické ohrievače a indukčné sporáky
● Priemyselné riadenie: automatizačné zariadenia, malé PLC, obvody riadenia motorov
● Smart Power Equipment: Inteligentné rozvodné skrine, pomocné riadenie nabíjacích hromád
● Bezpečnostné vybavenie: Monitorovanie napájacích zdrojov, prepínanie okruhov systému kontroly prístupu
Parametre kontaktu
| Konfigurácia kontaktu | 1H, 1Z |
| Kontaktný odpor (1) | Pozlátené kontakty: ≤ 30mΩ (1A 6VDC); Nepozlátené kontakty: ≤ 100 mΩ (1A 6VDC) |
| Kontaktný materiál | AgSnO₂, AgNi |
| Zaťaženie kontaktu (odporové) | 6A 250VAC / 30VDC |
| Maximálne spínacie napätie | 400VAC / 300VDC |
| Maximálny spínací prúd | 6A |
| Maximálny spínací výkon | 1500VA / 180W |
| Minimálne zaťaženie (2) | Nepozlatené: 5VDC 100mA; Pozlátené: 5VDC 10mA |
| Mechanická odolnosť (3) | 1×10⁷ cyklov |
| Elektrická odolnosť | Typ H: 6×10⁴ cyklov (AgNi, 6A 250VAC/30VDC, odporová záťaž, 85℃, 1s zapnutá 9s vypnutá) Typ Z: 3×10⁴cyklov (NO, AgNi, 6A 250VAC/30VDC, odporová záťaž, 81s℃); 1×10⁴ cyklov (NC, AgNi, 6A 250VAC/30VDC, odporová záťaž, 85℃, 1s zapnutá 9s vypnutá) |
Poznámky:
(1) Všetky vyššie uvedené hodnoty sú počiatočné hodnoty.
(2) Vyššie uvedené minimálne zaťaženie je referenčnou hodnotou, ktorá sa vzťahuje na normálnu teplotu, vlhkosť a tlakové prostredie s kolíkmi smerom nahor. Táto referenčná hodnota sa môže meniť podľa frekvencie spínania, podmienok prostredia, očakávanej životnosti a smeru inštalácie. Preto pred použitím vykonajte potvrdzovacie testy so skutočným zaťažením a odporúča sa vyhnúť sa používaniu pod nula stupňov Celzia.
(3) Skúška bez zaťaženia, žiadne mechanické poškodenie po skúške.
Parametre cievky
| Menovitý výkon cievky | 5VDC ~ 24VDC: Približne 170mW |
| 48 V DC, 60 V DC: Približne 210 mW |
Poznámka:
(1) V prípade náplní bez špecifikovanej teploty v tabuľke je teplota okolia izbová teplota.
Výkonnostné parametre
| Parameter | Špecifikácia |
| Izolačný odpor | 1000 MΩ (500 V DC) |
| Dielektrické výdržné napätie | Medzi cievkou a kontaktmi | 4000 VAC po dobu 1 minúty |
| Medzi otvorenými kontaktmi | 1000 VAC po dobu 1 minúty |
| Doba prevádzky (pri menovitom napätí) | ≤ 8 ms |
| Čas uvoľnenia (pri menovitom napätí) | ≤ 4 ms |
| Šok * (1) | Stabilita | 49 m/s² |
| Pevnosť | 980 m/s² |
| Vibrácie * (1) | 10Hz ~ 55Hz, 1mm dvojitá amplitúda |
| Vlhkosť | 5% ~ 85% RH |
| Rozsah teplôt | -40 ℃ ~ 85 ℃ |
| Typ terminálu | Typ PCB |
| Hmotnosť | Približne 5 g |
| Typ balenia | Typ s plastovým tesnením, typ odolný voči spájkovaniu |
| Menovité napätie (VDC) | Prevádzkové napätie (VDC) (1) | Uvoľňovacie napätie (VDC) (1) | Maximálne napätie (VDC) (2) | Odpor cievky |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390 × (1 ± 15 %) Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
