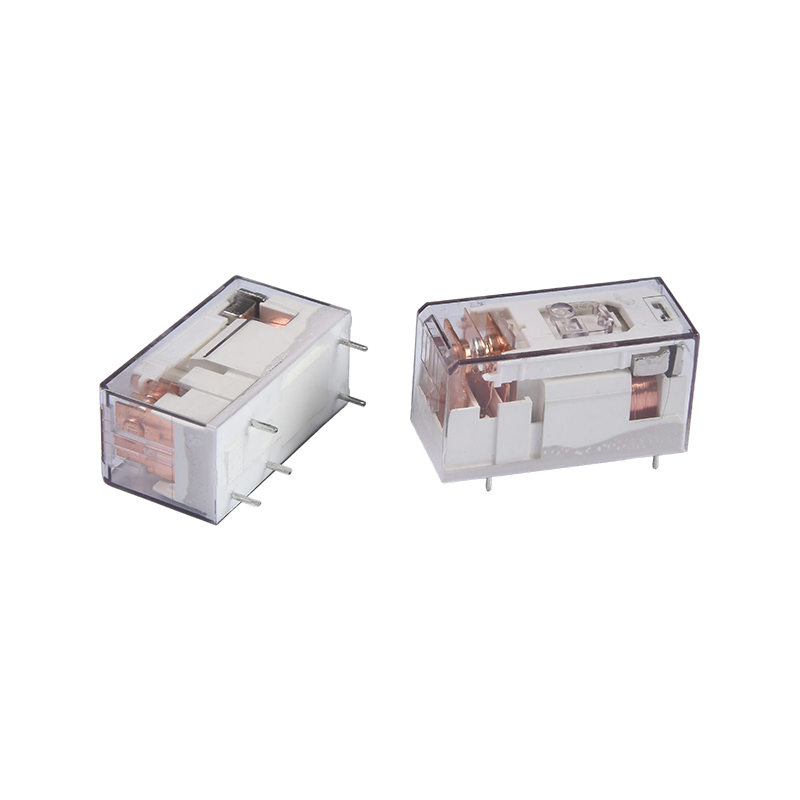

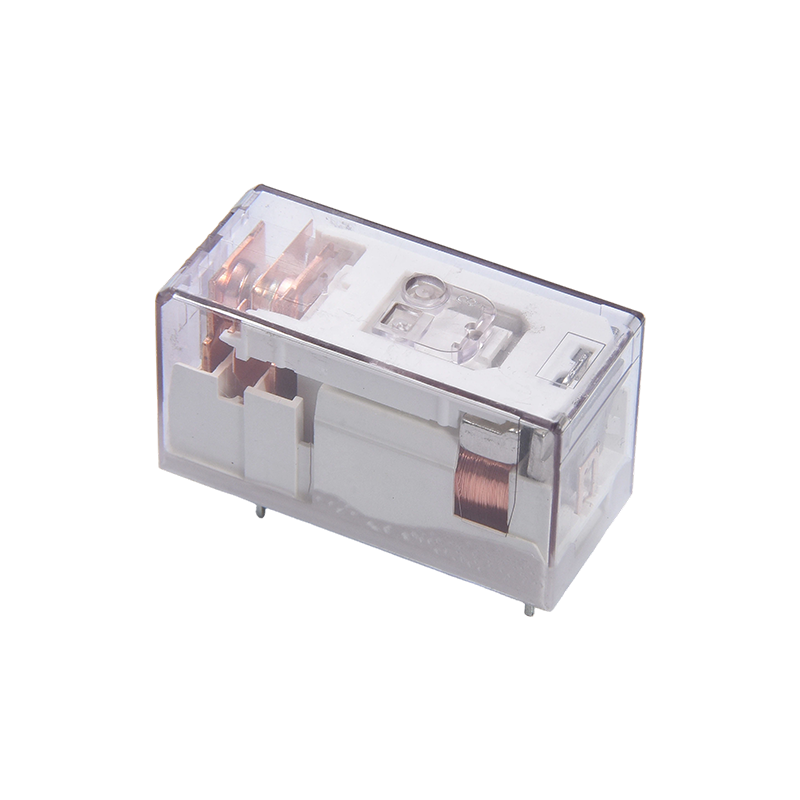

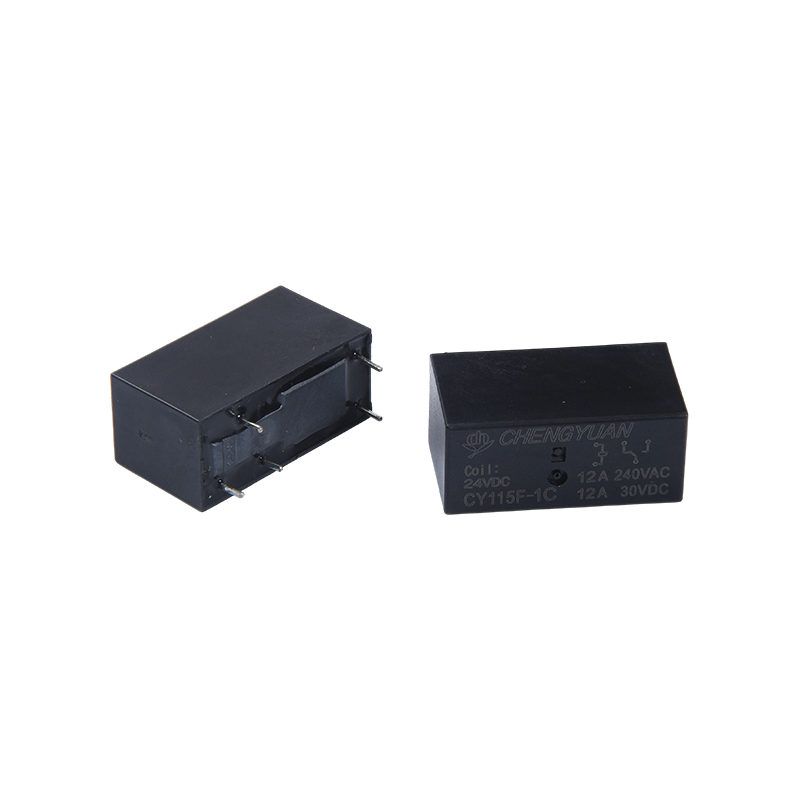

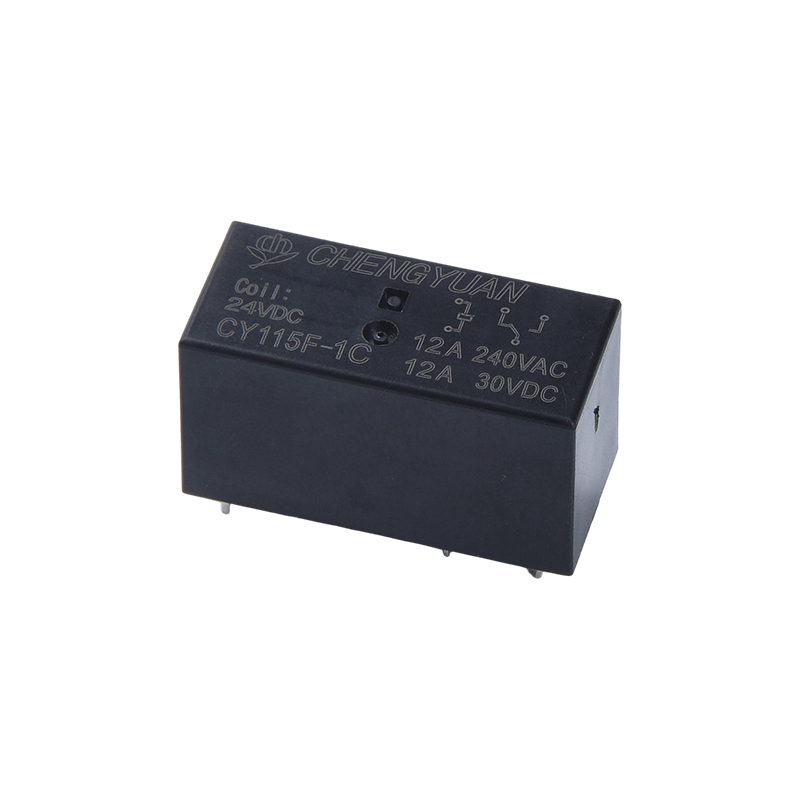

Výhody produktu:
Vysoká záťaž, kompaktný dizajn: Dosahuje 12A prepínanie kontaktov v malom relé PCB, čím šetrí inštalačný priestor a je vhodné pre usporiadanie dosiek s vysokou hustotou.
Široká kompatibilita napätia cievky: Cievka podporuje široký rozsah napätia od 3VDC do 230VAC/VDC, čo uľahčuje priamu integráciu so systémami rôznych riadiacich napätí bez dodatočnej konverzie.
Výkonná elektrická izolácia: Odolné napätie medzi kontaktom a cievkou je až 5 000 V, čo účinne potláča rušenie a zlepšuje bezpečnosť a stabilitu systému.
Kľúčové vlastnosti:
Kapacita kontaktu: 12A @ 240VAC / 30VDC, spĺňa požiadavky na riadenie napájania väčšiny domácich spotrebičov a priemyselných zariadení.
Kontaktný formulár: K dispozícii v rôznych kontaktných formách (napríklad 1H, 1Z atď.), ktoré podporujú normálne otvorené, normálne zatvorené a prepínacie konfigurácie obvodu pre flexibilné aplikácie.
Efektivita jazdy: Typická spotreba energie cievky je 0,4 W, nízka spotreba energie a citlivá odozva.

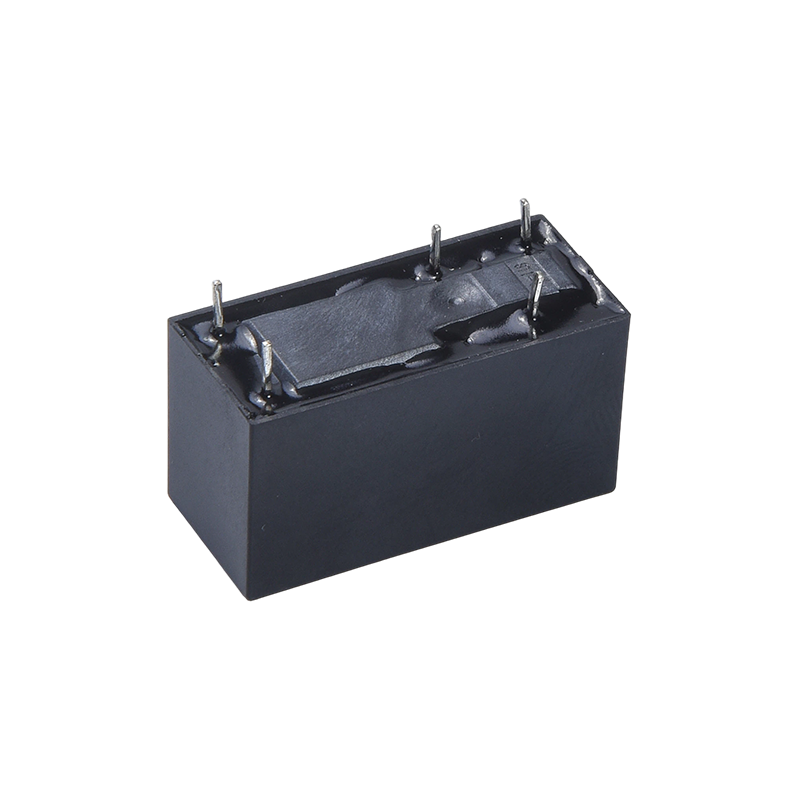

Konštrukcia kolíkov: Štandardné 5-pinové kolíky PCB pre jednoduché spájkovanie a automatickú produkčnú inštaláciu.
Hlavné aplikácie:
Priemyselná automatizácia: Používa sa vo výstupných moduloch PLC, ovládačoch motora, ovládačoch solenoidových ventilov a prepínaní napájania zariadení.
Inteligentné ovládanie: Integrované do inteligentných domácich systémov na ovládanie vysokovýkonných záťaží, ako sú klimatizácie, podlahové kúrenie, osvetlenie a elektrické závesy.
Správa energie: Aplikuje sa v neprerušiteľných zdrojoch napájania UPS, solárnych invertoroch, systémoch skladovania energie a ďalších nových energetických zariadeniach na riadenie prepínania okruhov.
Izolácia zariadenia: Poskytuje elektrickú izoláciu medzi riadiacim koncom a koncom záťaže, čím chráni nízkonapäťové riadiace obvody.
Kontaktné údaje
| Typ | CYF115F |
| Kontaktný materiál | Strieborná zliatina |
| Kontaktný odpor | 100 mΩ max. (pri 1 A 6 V DC) |
| Menovité zaťaženie (odporové zaťaženie) | 12A 250VAC |
| Max. spínacieho prúdu | 12A |
| Max. spínacie napätie | 277 VAC |
| Max. spínaný výkon | 3342 VA |
| Min. spínacia záťaž | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 15 ms Max. (bez diódy) |
| Čas uvoľnenia | 5 ms Max. ( Žiadna dióda) |
| Izolačný odpor | Min. 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1 000 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 5000VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min. |
| Deštruktívne | 100 G min. |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Pribl. 13,5 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 80.00 | 62.5 | Približne 0,4 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Údaje uvedené vyššie sú počiatočné hodnoty. Neaplikujte maximálne povolené napätie na cievku dlhšie ako 10 minút, aby ste predišli prehriatiu cievky.

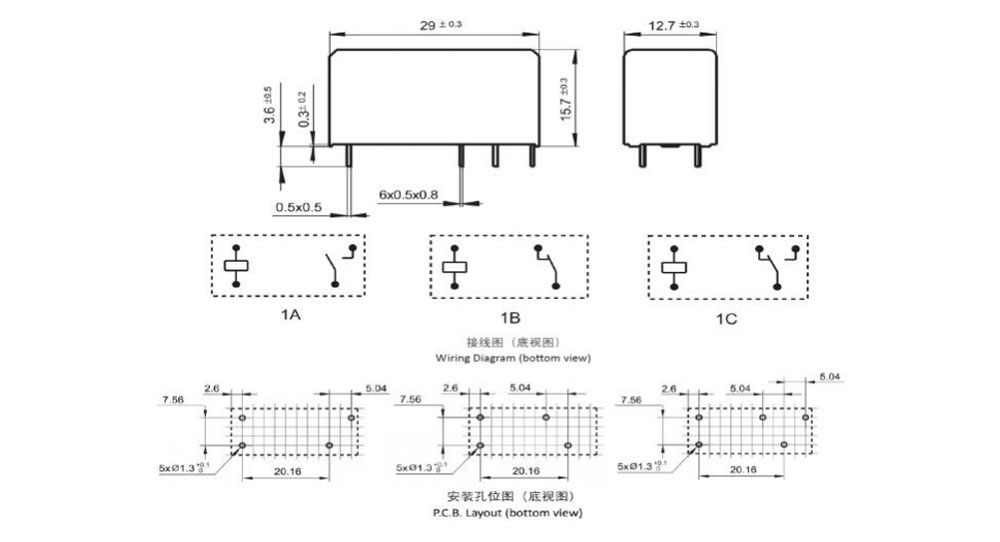

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

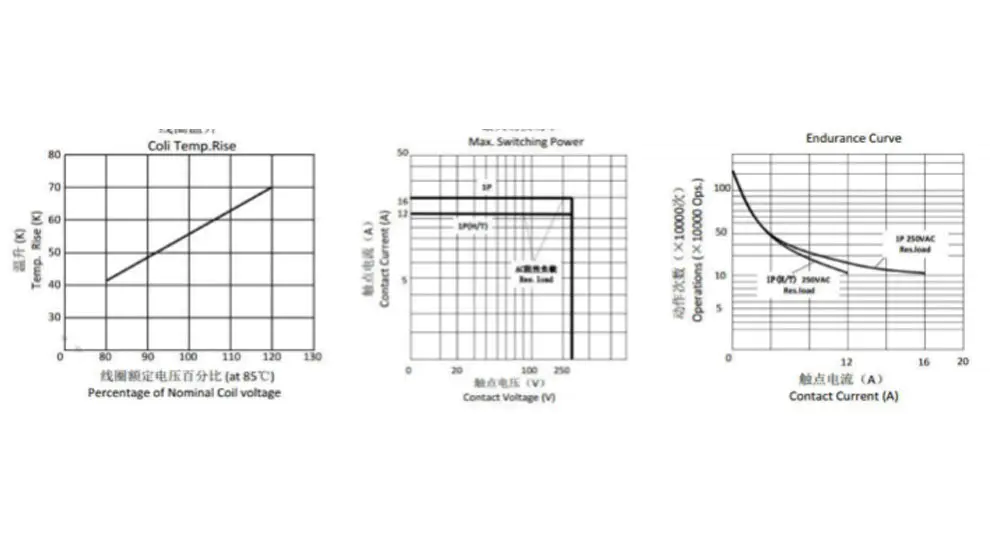

Charakteristická krivka
Informácie o objednávke
CY115F - 1 - C - 12 V DC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CY115F
2: Počet pólov: 1-1pól
3: Usporiadanie kontaktu: A-Formulár A ; B formulár B ; C formulár C
4: Menovité napätie: 5,6,9,12,18,24,48VDC
5: Farba krytu: B-čierna
6: Príkon cievky: D-0,4W
7: Ochranná konštrukcia: odolná voči S-Flux,
Umývateľný typ SH
8: Špeciálny parameter: Nil-Štandardný typ
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
