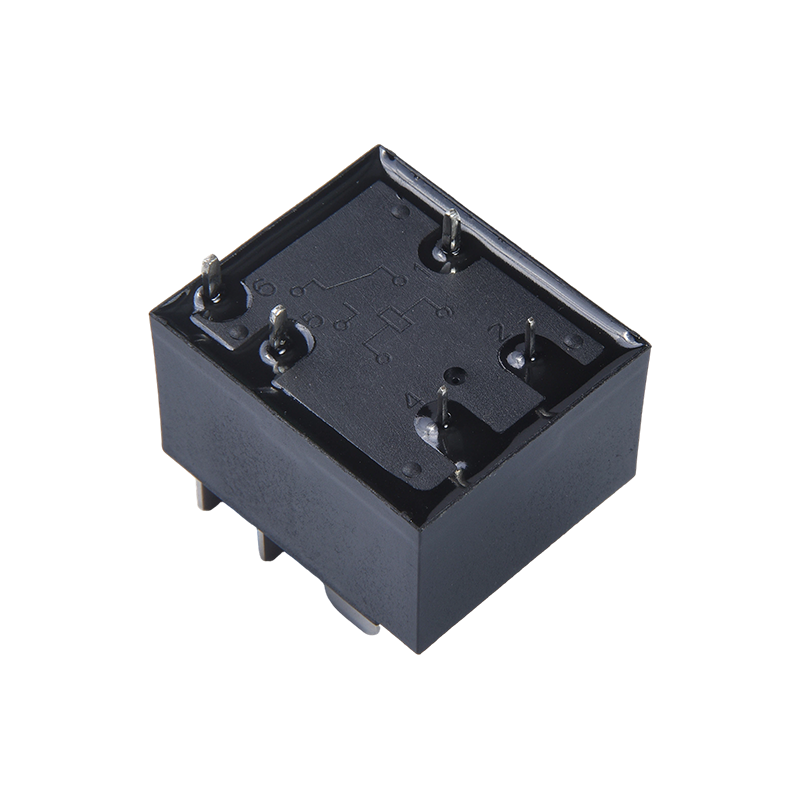

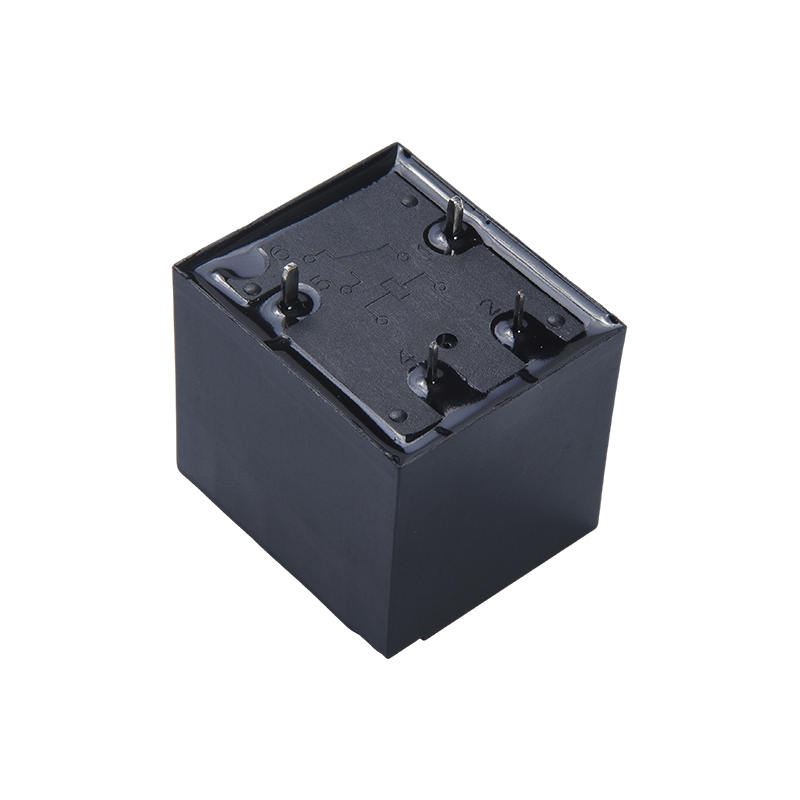

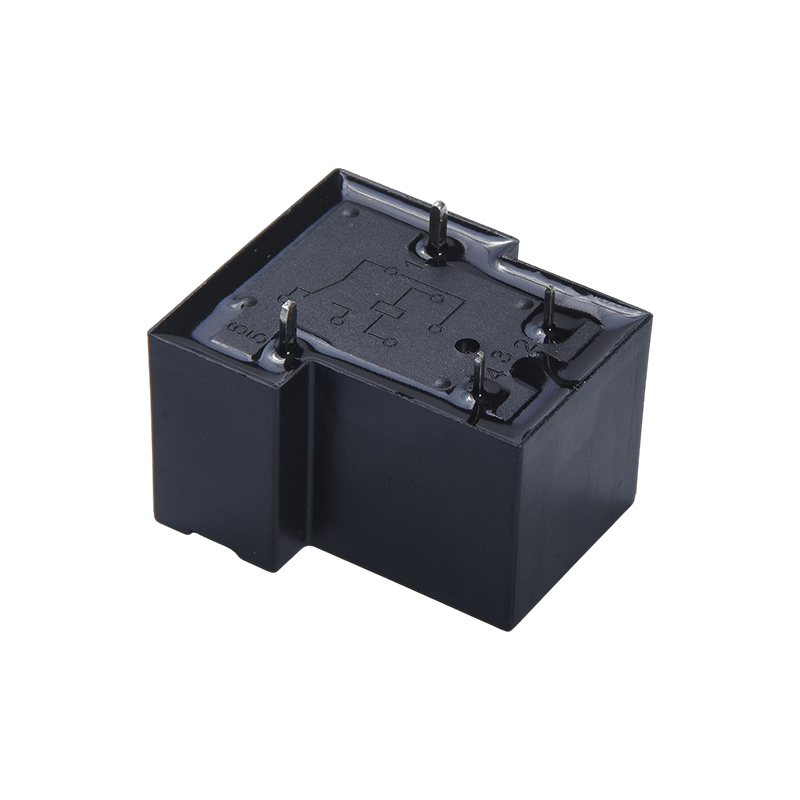

Na čo je univerzálne relé skonštruované

A relé na všeobecné použitie je elektromechanické spínacie zariadenie navrhnuté tak, aby zvládlo širokú škálu každodenných riadiacich úloh bez toho, aby vyžadovalo špecializovaný dizajn pre každú aplikáciu. Na rozdiel od relé navrhnutých pre jeden úzky prípad použitia, a elektromagnetické relé na všeobecné použitie je zostavený s vyváženými špecifikáciami napätím cievky, menovitým výkonom kontaktov a rýchlosťou spínania, čo je presne dôvod, prečo sa tak často objavuje v ovládacích paneloch, obvodoch spotrebičov a malých automatizačných systémoch. Pretože funguje ako flexibilný elektromagnetické ovládacie relé , môže byť zapojený do mnohých rôznych okruhov bez rozsiahleho prepracovania, čo šetrí čas na inžinierstvo v počiatočných fázach projektu.

Praktickou výhodou tejto flexibility je štandardizácia: jedna rodina relé môže často pokrývať viacero funkcií v rámci produktovej rady, čím sa znižuje počet jedinečných dielov, ktoré musí technický tím spravovať. Tento článok prechádza nameranými údajmi o výkone, štrukturálnymi porovnaniami a usmernením pre výber, takže silné stránky a hranice univerzálneho relé sú jasné skôr, ako bude špecifikované v novom dizajne.

Základný výkon naprieč bežnými špecifikáciami

Pred porovnaním a elektromagnetické relé na všeobecné použitie oproti špecializovanejším návrhom pomáha pozrieť sa na to, ako funguje v rámci špecifikácií, ktoré inžinieri najčastejšie kontrolujú: hodnotenie kontaktu, citlivosť cievky, izolačný odpor, rýchlosť spínania, mechanická životnosť a rozsah prevádzkových teplôt. Vodorovný stĺpcový graf nižšie hodnotí každú špecifikáciu na indexe 0-100 zostavenom z typických rozsahov údajového listu pre túto kategóriu relé. Vzor sa rýchlo stáva viditeľným: citlivosť cievky a rýchlosť spínania sú najvyššie, čo odráža prioritu návrhu relé rýchlej reakcie na riadiace signály s nízkym výkonom. Mechanická životnosť a menovitý kontakt kontaktov sú v strede, primerané pre všeobecnú riadiacu činnosť, ale nie sú zatlačené do extrémov, ktoré možno vidieť pri vysokovýkonnom priemyselnom spínaní. Táto rovnováha je zámerná, pretože relé, ktoré má slúžiť mnohým aplikáciám, nemožno optimalizovať iba pre jednu metriku.

Celkový profil potvrdzuje, že relé na všeobecné použitie je optimalizované pre odozvu a širokú kompatibilitu, a nie pretláčanie akejkoľvek jednotlivej špecifikácie na jej limit. Vďaka tomu je praktickou predvolenou voľbou pre inžinierov, ktorí potrebujú spoľahlivé elektromagnetické ovládacie relé bez toho, aby ste sa zaviazali k vysoko špecializovanej časti na začiatku procesu návrhu.

Konzistencia prepínania v rámci rozšíreného pracovného cyklu

Relé, ktoré funguje dobre na papieri, stále musí vydržať pri opakovanom spínaní počas svojej menovitej životnosti. Čiarový graf nižšie zobrazuje čas odozvy cievky v milisekundách pre a elektromagnetické relé na všeobecné použitie ako prechádza piatimi fázami testu rozšíreného pracovného cyklu, od prvých 25 000 operácií až po 300 000 operácií. Mierny posun času odozvy smerom nahor je normálny, pretože vnútorné komponenty sa usadzujú a kontaktné povrchy sa mierne opotrebúvajú, ale kľúčovou vecou, ​​ktorú treba sledovať, je, či tento posun zostáva postupný a predvídateľný. V tomto teste sa doba odozvy zvyšuje len okrajovo, čo naznačuje, že zostava cievky a kotvy si zachováva konzistentné správanie aj po typických intervaloch údržby. Tento druh stability je obzvlášť dôležitý pre ovládacie panely, kde konzistencia časovania ovplyvňuje logiku po prúde, nielen samotné relé.

Čas odozvy sa pohybuje od približne 7 ms pri 25 000 cykloch do približne 12 ms pri 300 000 cykloch , zmena, ktorá zostáva v rámci tolerancie, ktorú väčšina riadiacich obvodov dokáže absorbovať bez akéhokoľvek funkčného dopadu. Tento postupný vzor je silným indikátorom dobre vyrobeného elektromagnetické ovládacie relé , pretože náhly skok v ktorejkoľvek fáze zvyčajne poukazuje na mechanický alebo materiálový problém a nie na bežné opotrebovanie.

Bežné kategórie aplikácií v teréne

Pretože a relé na všeobecné použitie je navrhnutý pre širokú kompatibilitu, objavuje sa v širokej škále riadiacich aplikácií a nie je viazaný na jedno odvetvie. Zvislý stĺpcový graf nižšie zobrazuje typické rozdelenie toho, kde sa táto kategória prenosu v praxi používa, na základe agregovaných vzorcov používania v teréne. Riadenie spotrebičov a zariadení vedie distribúciu, tesne za ňou nasledujú priemyselné ovládacie panely, systémy osvetlenia a HVAC a projekty automatizácie malého rozsahu. Toto rozšírenie ilustruje, prečo je relé na všeobecné použitie často prvým komponentom, po ktorom inžinieri siahnu pri prototypovaní, pretože ho možno neskôr po potvrdení konečnej záťaže a požiadaviek na cyklovanie vymeniť za špecializovanejšiu časť.

Kontrola spotrebičov a zariadení zodpovedá zhruba 30 % of typical deployment , čo zodpovedá strednej nosnosti relé a kompaktným pôdorysom. Priemyselné panely zostávajú silným sekundárnym prípadom použitia, najmä pre blokovacie a indikačné obvody, kde by bolo výkonové relé v plnom rozsahu pre danú úlohu zbytočne predimenzované.

Ako sa porovnáva s viac špecializovanými typmi relé

Radarová mapa uľahčuje vidieť, kde a elektromagnetické relé na všeobecné použitie sedí v porovnaní so špecializovanejšími alternatívami, pretože zobrazuje viacero dimenzií naraz namiesto toho, aby všetko zbalil do jednej partitúry. Nižšie uvedená tabuľka porovnáva relé na všeobecné použitie so špecializovaným výkonovým relé v piatich rozmeroch: zaťažiteľnosť, rýchlosť spínania, všestrannosť použitia, kompaktnosť veľkosti a mechanická odolnosť. Relé na všeobecné použitie tvorí vyváženejší, rovnomerne zaoblený tvar, zatiaľ čo špecializované relé sa ďalej rozširuje na nosnosť a odolnosť, ale ťahá dovnútra na všestrannosť a kompaktnosť. Tento druh porovnania je užitočný pri skorých preskúmaniach dizajnu, pretože vizuálne komunikuje kompromis medzi širokou použiteľnosťou a špičkovým výkonom v akomkoľvek jednotlivom rozmere.

Porovnanie ukazuje, že relé na všeobecné použitie si zachováva rovnomernejší tvar v rámci všestrannosti, kompaktnosti a rýchlosti spínania, zatiaľ čo špecializované relé ďalej rozširuje zaťažiteľnosť a trvanlivosť za cenu flexibility. Ani jeden tvar nie je objektívne lepší; správna voľba závisí výlučne od toho, či aplikácia potrebuje širokú prispôsobivosť alebo maximálny výkon v jednej špecifickej dimenzii. Pre mnohé riadiace obvody je vyvážený profil relé na všeobecné použitie presne tým, čo udržuje dizajn jednoduchý a ľahko sa obsluhuje.

Praktický návod na výber

Určenie a relé na všeobecné použitie správne začína prispôsobením niekoľkých základných parametrov obvodu, ktorému bude slúžiť. V tabuľke nižšie sú zhrnuté pokyny pre bežné scenáre, v ktorých je táto kategória prenosu zvyčajne vhodná v porovnaní so situáciami, ktoré si vyžadujú špecializovanejšiu elektromagnetické ovládacie relé namiesto toho.

Kedy použiť relé na všeobecné použitie

Niekoľko dodatočných kontrol pomáha potvrdiť, že relé na všeobecné použitie je správne pred dokončením návrhu:

1. Uistite sa, že tolerancia napätia cievky je v súlade so skutočným prevádzkovým rozsahom riadiaceho obvodu.
2. Skontrolujte, či menovitý výkon kontaktu pokrýva zaťažovací prúd s primeranou rezervou.
3. Skontrolujte očakávanú spínaciu frekvenciu v porovnaní s mechanickou životnosťou relé.
4. Pri výbere tvarového faktora zohľadnite okolitú teplotu a priestor krytu.
5. Vyhodnoťte, či by špecializované relé ponúklo zmysluplný úžitok predtým, než sa prispôsobí všeobecnému účelu.

Konzistentnosť výroby za spoľahlivým výkonom

Vyvážený výkonnostný profil uvedený vyššie závisí vo veľkej miere od konzistencie výroby. Presnosť vinutia cievky, výber materiálu kontaktu a napätie pružiny musia zostať v rámci úzkych tolerancií naprieč výrobnými šaržami. elektromagnetické relé na všeobecné použitie správať sa predvídateľne od jednotky k jednotke. Automatizovaná montáž a testovanie počas procesu pomáha znižovať odchýlky, čo je najdôležitejšie v aplikáciách, kde na ovládacom paneli spolupracujú desiatky alebo stovky relé, pretože aj malé nezrovnalosti sa môžu spájať s viditeľnými rozdielmi v správaní systému.

Procesné kontroly, ako je testovanie dielektrika, overenie odporu cievky a kontroly mechanického cyklovania, sú štandardnými krokmi, ktoré podporujú stabilnú krivku času odozvy, o ktorej sa hovorí vyššie v tomto článku. Pre inžinierov hodnotiacich dodávateľov je pýtanie sa na tieto kontrolné body kvality často informatívnejšie ako porovnávanie údajových listov vedľa seba, pretože dve relé s identickými zverejnenými špecifikáciami sa môžu v teréne správať odlišne v závislosti od toho, ako dôsledne boli vyrobené.

O spoločnosti Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. je dcérskou spoločnosťou Ningbo Yinzhou Chengyuan Electronic Device Factory. Takmer sa intenzívne zaoberá výrobou relé 30 rokov , spoločnosť pôsobí ako profesionálny výrobca integrujúci výskum a vývoj, výrobu a predaj relé na všeobecné použitie a súvisiace elektromagnetické ovládacie relé produktov. Jeho základný princíp, „čestnosť ako základ a kvalita ako duša“, je podporovaný efektívnou tímovou prácou zameranou na budovanie reputácie spoľahlivých produktov na domácom aj medzinárodnom trhu.

Továreň zaviedla automatizované výrobné zariadenia, vyberá vysokokvalitné materiály a uplatňuje prísne procesné kontroly v celom výrobnom reťazci na podporu stability a životnosti hotových jednotiek. Na domácom trhu spoločnosť aktívne rozširuje svoje medzinárodné usporiadanie a zameranie na kvalitu a poctivé služby jej pomohlo vybudovať si uznanie u zákazníkov doma aj v zahraničí. Ningbo Chengyuan Chuangke Electronics Co., Ltd., vedená pokračujúcou technologickou inováciou, pracuje na posilnení priemyselnej modernizácie a jej cieľom je zostať spoľahlivým partnerom pre organizácie, ktoré získavajú univerzálne riešenia elektromagnetických relé.

Často kladené otázky

Otázka 1: Čo robí relé „všeobecným účelom“ a nie špecializovaným?

A1: Relé na všeobecné použitie je navrhnuté s vyváženými špecifikáciami naprieč citlivosťou cievky, menovitým kontaktom a rýchlosťou spínania, takže môže slúžiť mnohým rôznym obvodom, a nie je optimalizované pre jednu úzku aplikáciu.

Q2: Je elektromagnetické relé na všeobecné použitie vhodné pre priemyselné ovládacie panely?

Odpoveď 2: Áno, bežne sa používa na blokovanie, indikačné obvody a prepínanie mierneho zaťaženia v priemyselných paneloch, hoci veľké zaťaženie motora zvyčajne vyžaduje špecializovanejšie výkonové relé.

Q3: Ako sa zmení konzistencia spínania počas životnosti relé?

Odpoveď 3: Čas odozvy sa zvyčajne zvyšuje len postupne počas stoviek tisícov cyklov, čo skôr odráža bežné usadzovanie komponentov než známky predčasného opotrebovania.

Otázka 4: Kedy by si mal inžinier vybrať špecializované relé namiesto všeobecného?

A4: Špecializované relé je vo všeobecnosti vhodnejšie, keď aplikácia vyžaduje vysokú toleranciu nábehového prúdu, veľmi nízky kontaktný odpor alebo výkon na extrémnom konci jedinej špecifikácie.

Q5: Aké výrobné faktory najviac ovplyvňujú spoľahlivosť relé?

Odpoveď 5: Presnosť vinutia cievky, kvalita kontaktného materiálu a konzistentné procesné kontroly, ako sú dielektrické a mechanické cyklické testy, sú hlavnými faktormi, ktoré určujú, ako predvídateľne funguje relé vo výrobných sériách.
