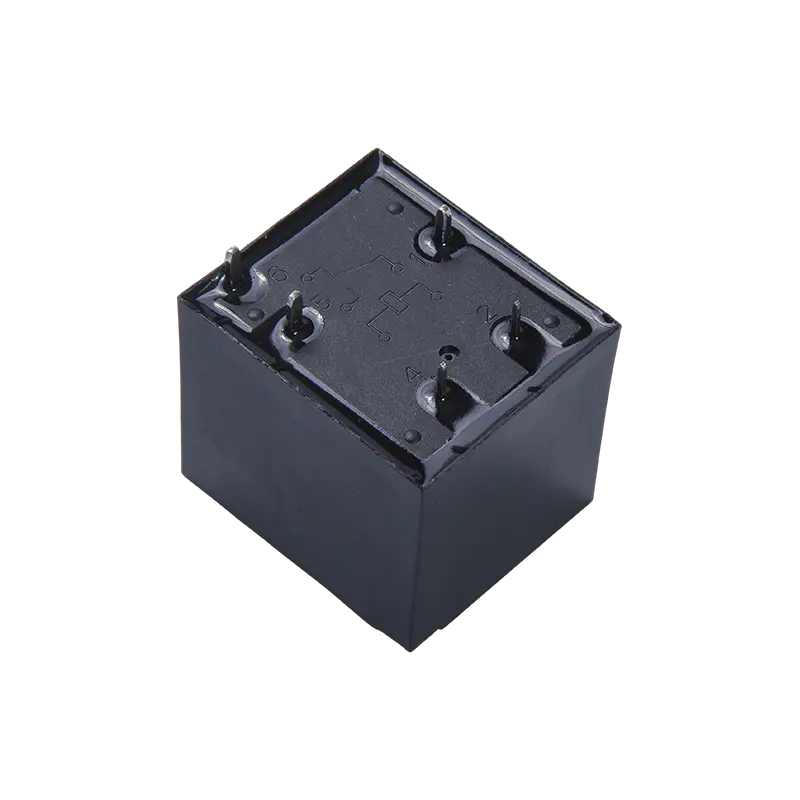

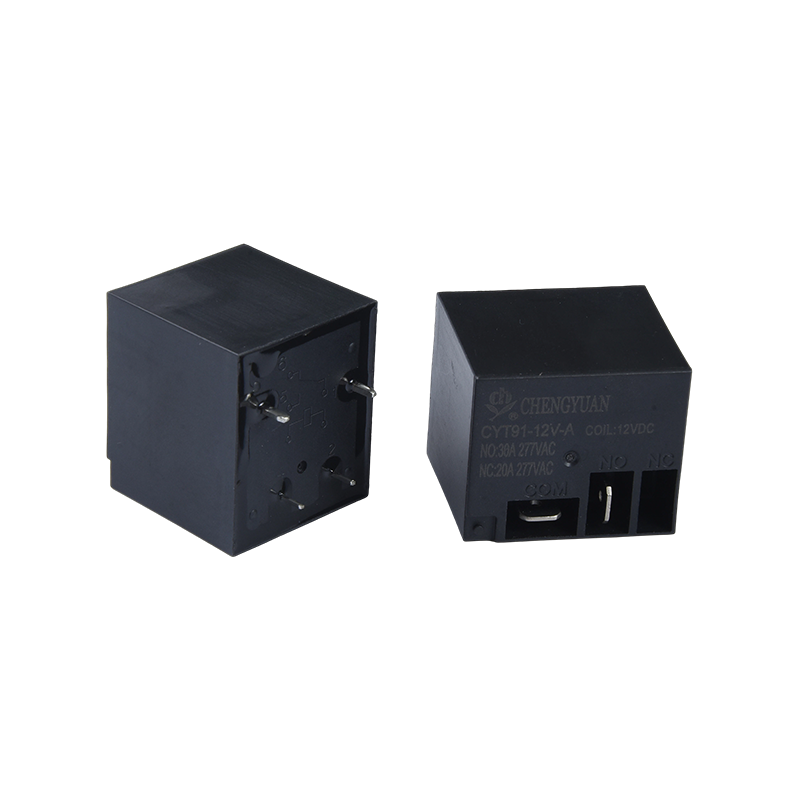

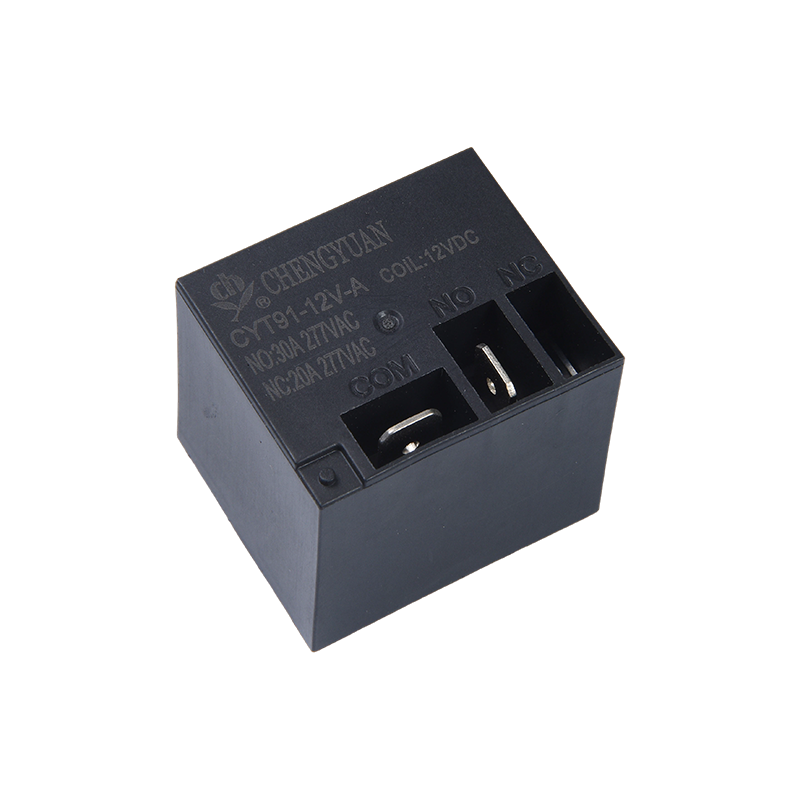

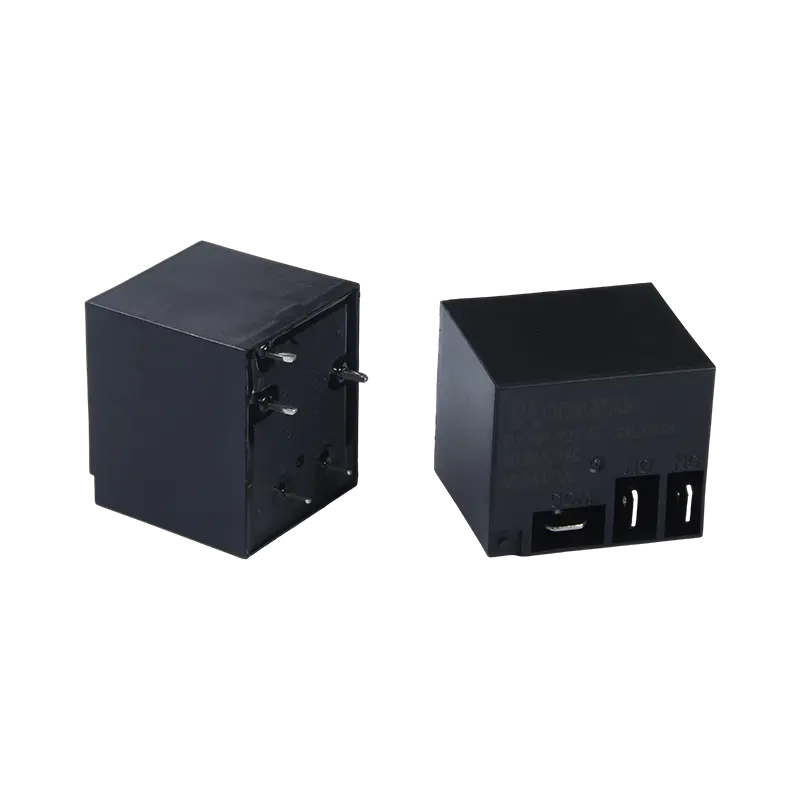

1. Výhody produktu
Vysokoprúdový kompaktný dizajn: Dosahuje vysokú spínaciu kapacitu 20A/30A v malom objeme, ponúka vysokú hustotu výkonu a šetrí inštalačný priestor.
Zosilnená prúdová štruktúra: Voliteľná verzia medenej koncovky poskytuje nižší kontaktný odpor a silnejšiu prúdovú kapacitu, znižuje tvorbu tepla a zlepšuje dlhodobú spoľahlivosť pri vysokom prúde.
Wide Voltage Drive: Široký rozsah prevádzkového napätia cievky (3-48VDC), zvlášť vhodný pre automobilovú elektroniku, zariadenia napájané z batérií a rôzne riadiace systémy DC.
2. Kľúčové vlastnosti
Kapacita záťaže: Podporuje prepínanie záťaže až do 30A @ 250VAC alebo 28VDC, čím spĺňa požiadavky na ovládanie väčšiny vysokovýkonných odporových a indukčných záťaží.
Konfigurácia kontaktu: Používa štruktúru SPDT (Single Pole Double Throw), ktorá poskytuje jeden normálne otvorený a jeden normálne zatvorený kontakt, vhodný na jednoduché spínanie okruhu alebo ovládanie zapínania/vypínania.
Efektívny pohon: Typická spotreba energie cievky je 0,9 W, čo ponúka vysokú účinnosť riadenia a nízke zaťaženie riadiaceho obvodu.
Odolný dizajn: Robustná konštrukcia, kontaktné materiály a tlak optimalizované pre vysokoprúdové oblúky, výsledkom čoho je dlhá elektrická životnosť.
3. Hlavné aplikácie
Automobilová elektronika: Používa sa v elektrických vozidlách a tradičných vozidlách na správu batérií, obvody predbežného nabíjania, ohrievače, dúchadlá a vysokovýkonné ovládanie osvetlenia.
Priemyselné zariadenia: Riadi malé a stredne veľké motory, kompresory, priemyselné ohrievače a jednotky na rozvod energie.
Domáce spotrebiče: Používajú sa v prietokových ohrievačoch vody, vysokovýkonných kuchynských spotrebičoch, kompresoroch klimatizácií a vykurovacích zariadeniach vyžadujúcich spínanie vysokého prúdu.
Energy Control: Slúži ako hlavný ovládací spínač pre vysokoprúdové jednosmerné obvody v solárnych systémoch a nabíjacích zariadeniach.
| Kontaktné údaje |
| Typ | CYT91 |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ max. (pri 1 A 6 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 20A/30A 250 VAC |
| Max. spínací prúd | 20A/30A |
| Max. spínacie napätie | 250VAC |
| Max. prepínanie napájania | 5000VA/7500VA |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 15 ms Max. (bez diódy) |
| Čas uvoľnenia | 10 ms Max. ( Žiadna dióda) |
| Izolačný odpor | Min. 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1500 VAC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 2500 VAC , 50/60 Hz po dobu 1 minúty |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| odpor päty | Funkčné | 10 G min. |
| Deštruktívne | 100 G min. |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 1 000 000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Okolitá teplota | -40 ℃ ~ 85 ℃ ( bez kondenzácie) |
| Hmotnosť | Približne 28 g $ $ |
Údaje cievky (pri 20 ℃)
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 180 | 27 | Približne 0,9 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Údaje uvedené vyššie sú počiatočné hodnoty. Neaplikujte maximálne povolené napätie na cievku dlhšie ako 10 minút, aby nedošlo k prehriatiu cievky.

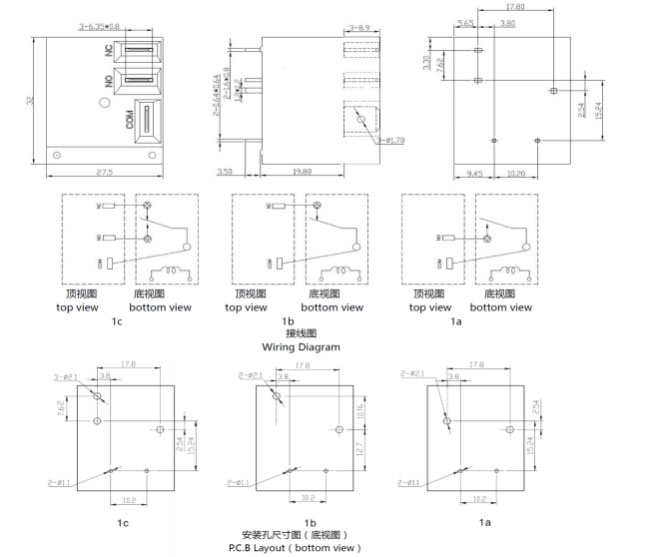

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

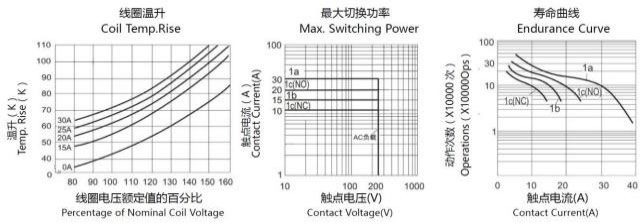

Charakteristické krivky
Informácie o objednávke
CYT91 - 1 - C - 12 V DC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Typ：CYT91
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: : Formulár A ; B Formulár B ; C Formulár C
4: Nominálne napätie: 5,6,9,12,15,18,24,48V DC
5: Farba krytu: B-čierna; L-Blue
6: Príkon cievky: D-0,9W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH – Utesnený typ umývateľný
8: Špeciálny Parameter: Nil-Standard typ
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo povrchový proces sa neodporúča po montáži relé odolných voči toku na doske plošných spojov.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
