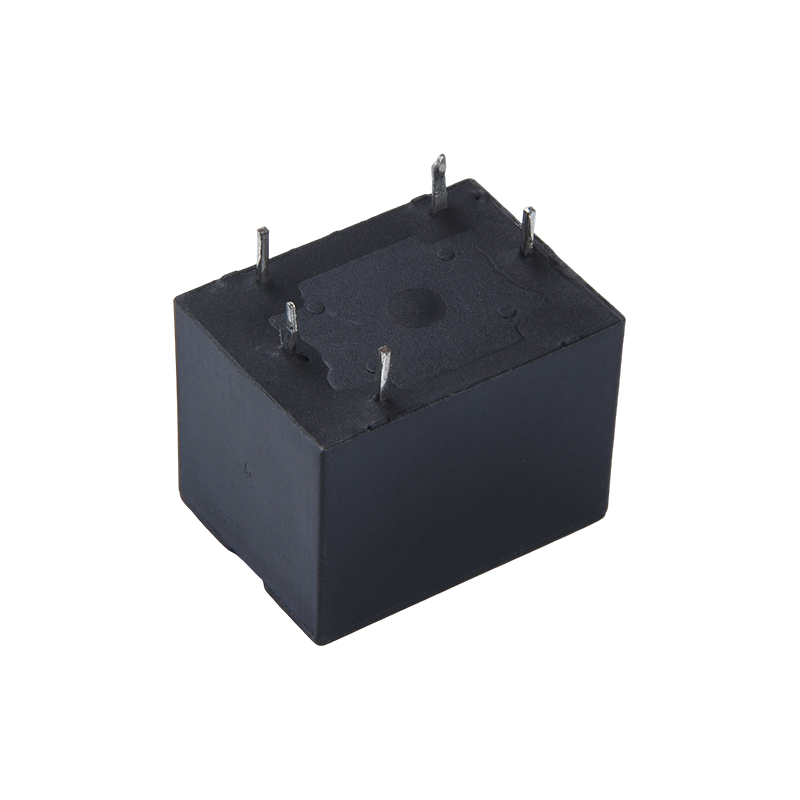

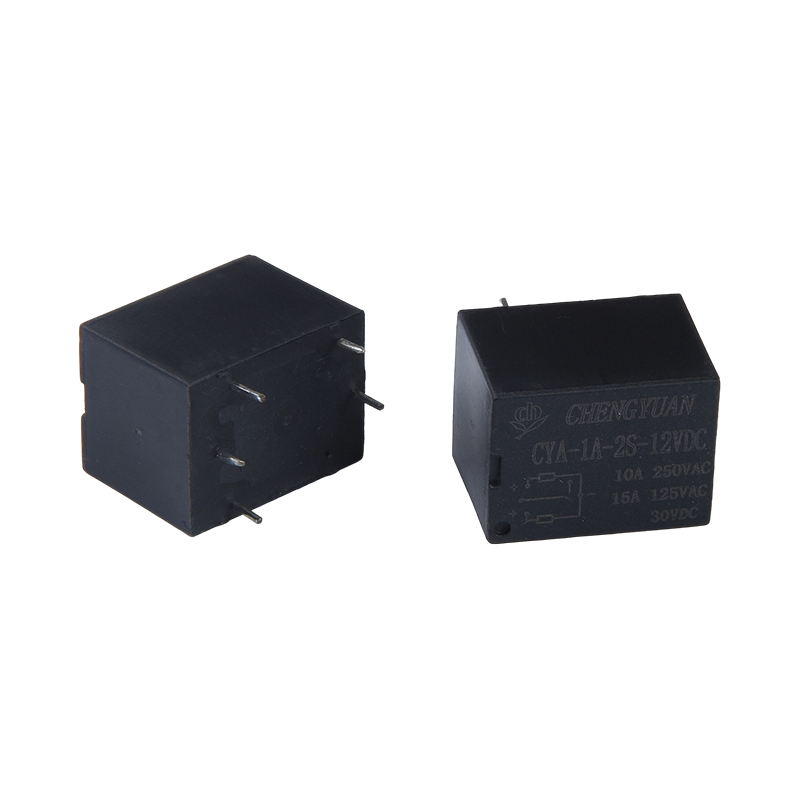

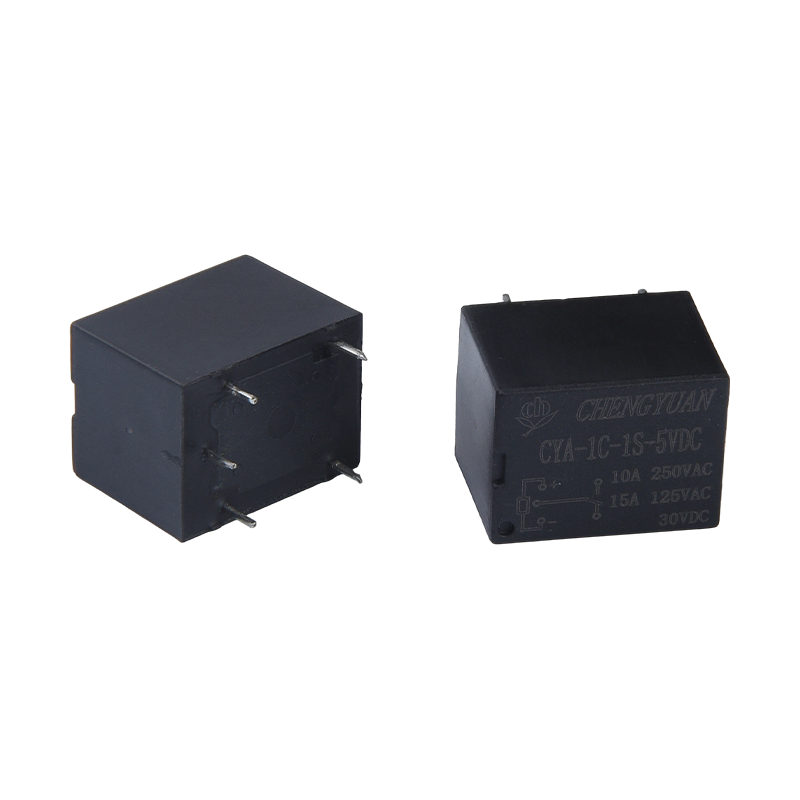

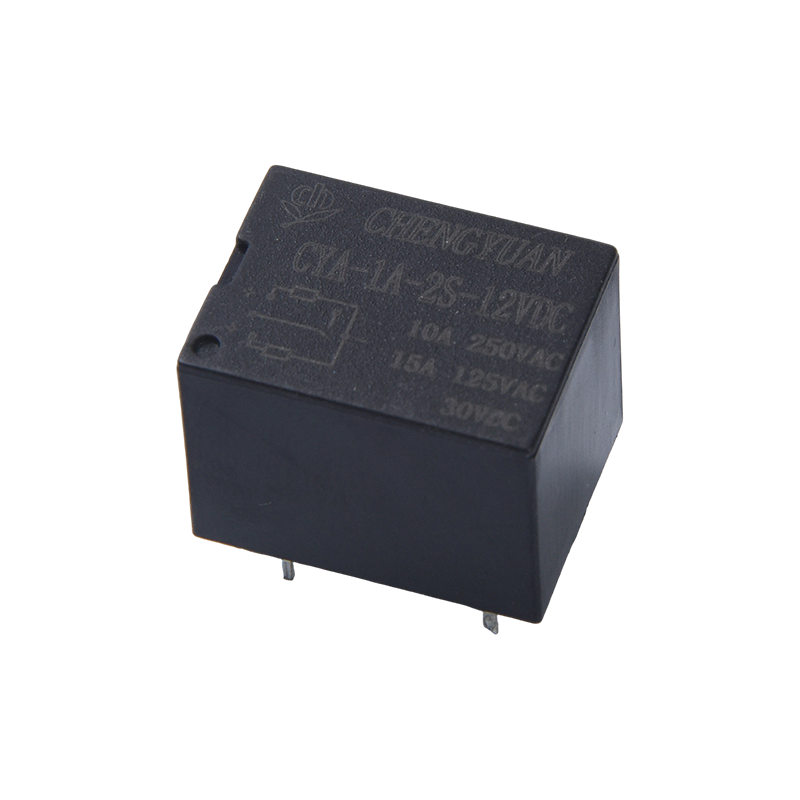

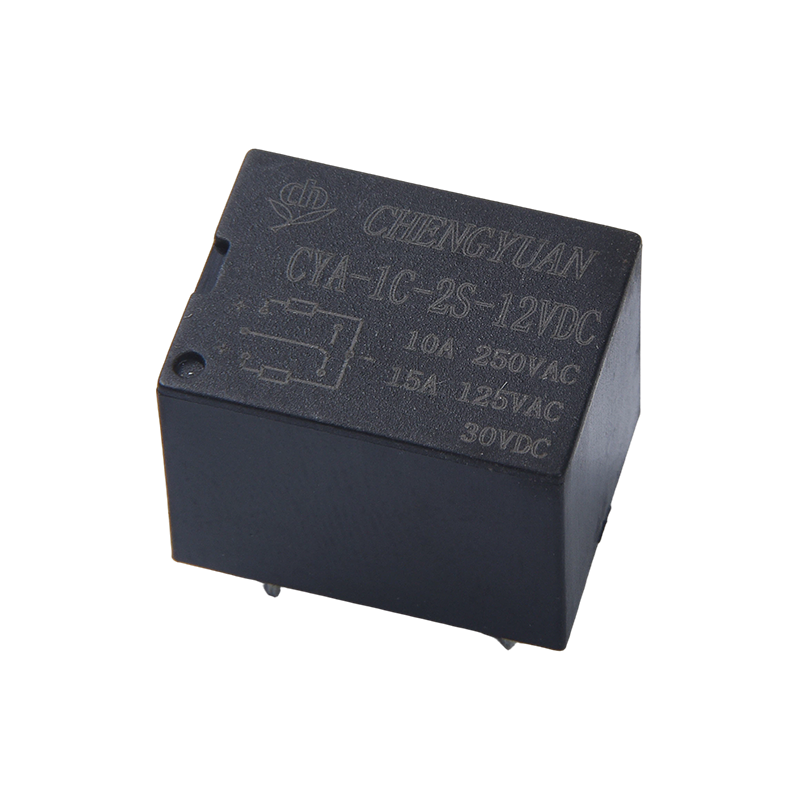

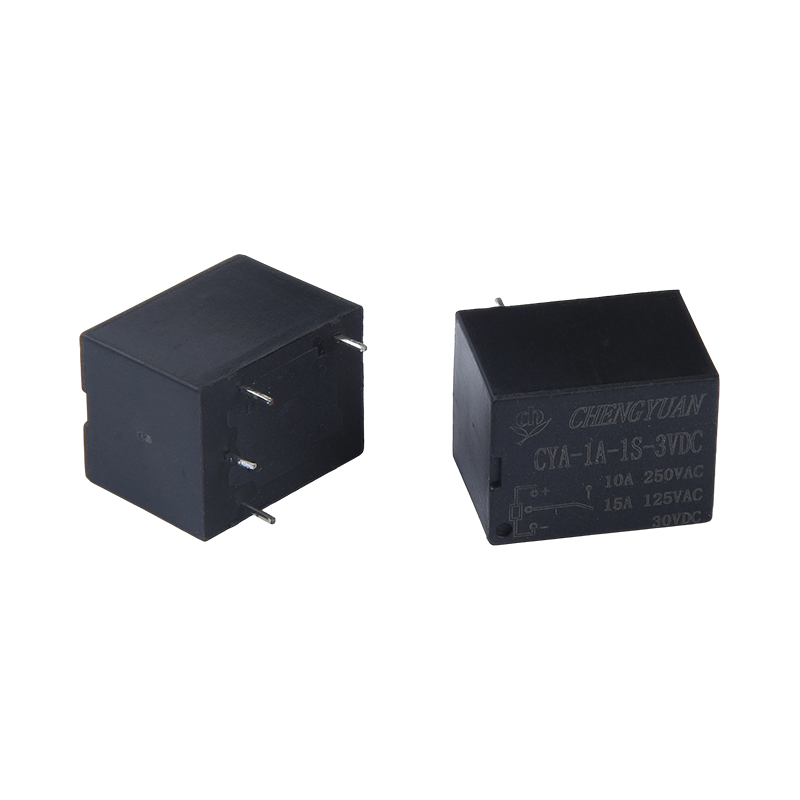

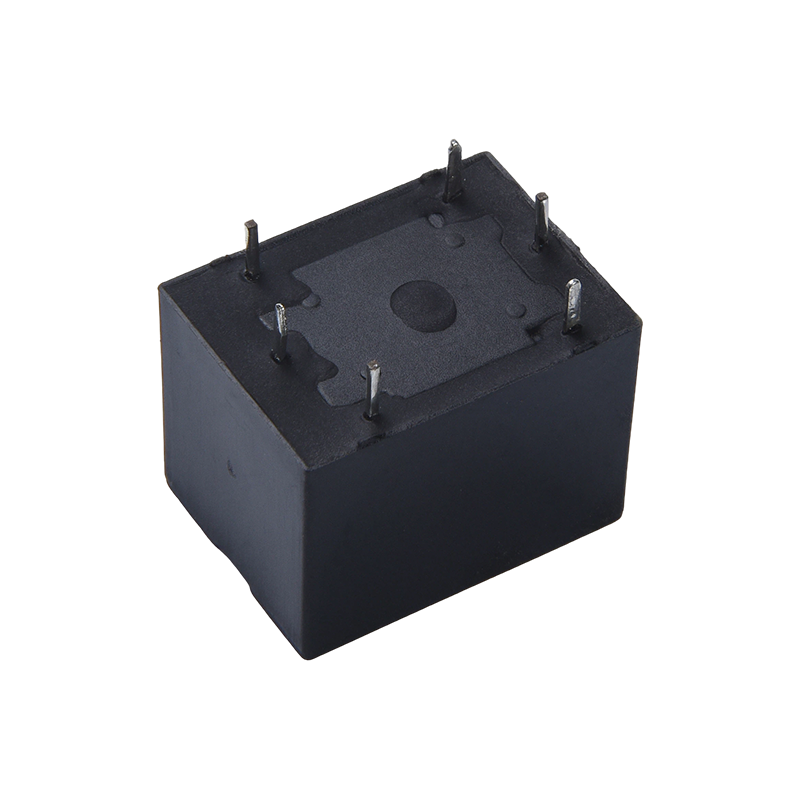

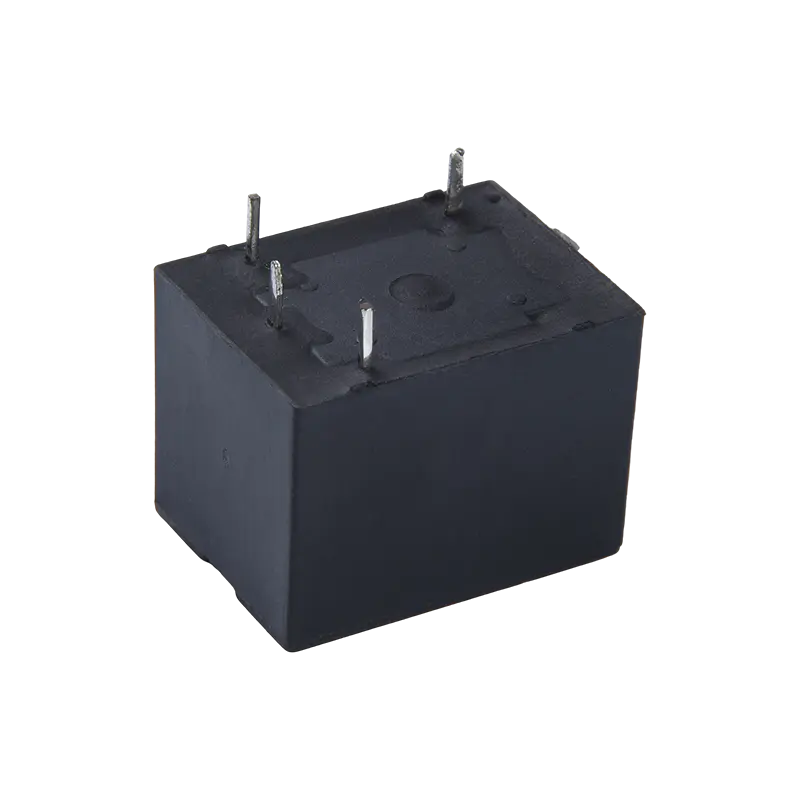

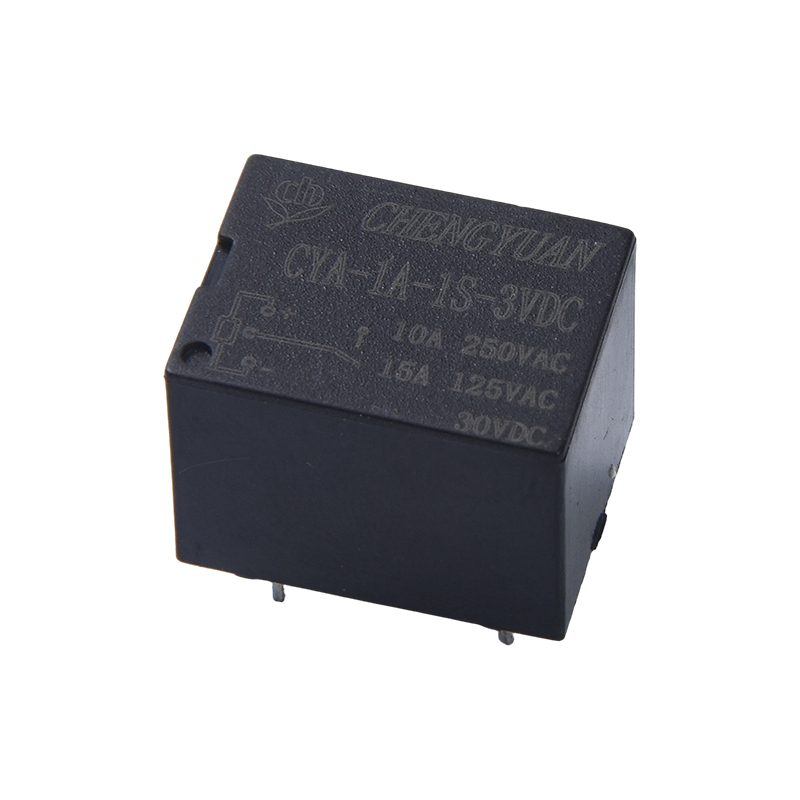

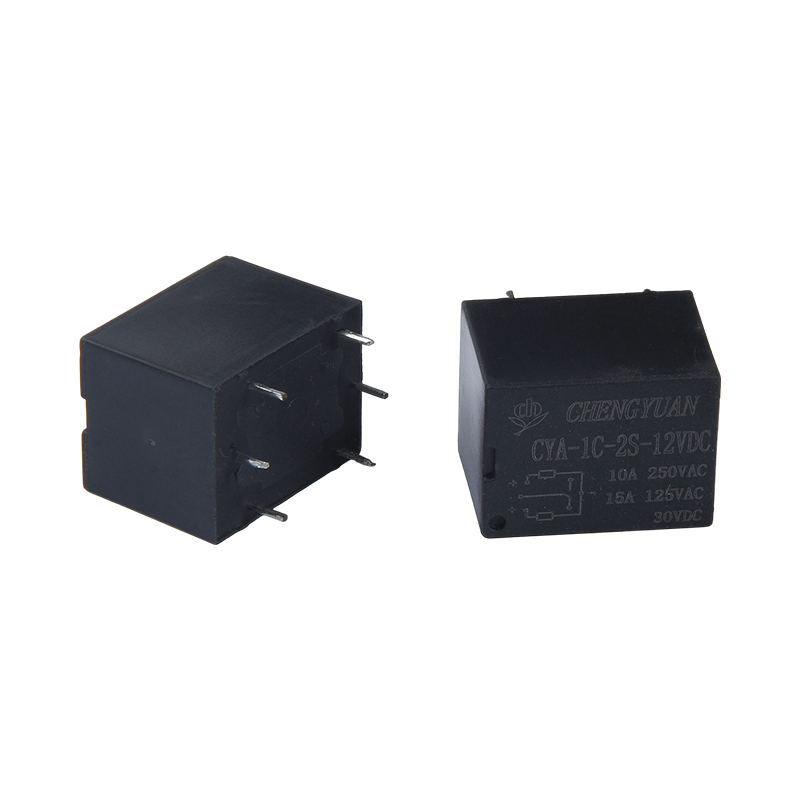

I. Vlastnosti
1. Kontaktný formulár: Poskytuje jeden normálne otvorený a jeden prepínací kontaktný formulár na splnenie rôznych požiadaviek na návrh obvodu.

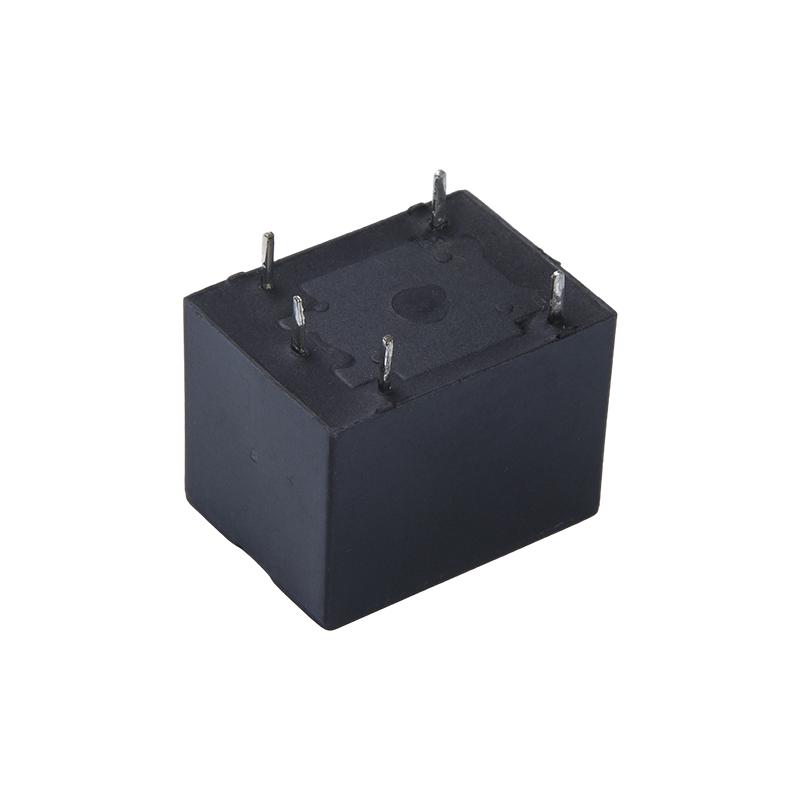

2. Vlastnosti inštalácie: Používa štandardné kolíky dosky plošných spojov pre jednoduchú montáž PCB, vhodné pre automatizované montážne procesy;
3. Možnosti balenia: K dispozícii sú dve možnosti balenia: plastové utesnené a odolné voči spájkovaniu, aby vyhovovali rôznym environmentálnym požiadavkám.
4. Štruktúra jadra: Používa jednocievkovú alebo dvojcievkovú magnetickú západkovú štruktúru na zabezpečenie dlhodobého uchovania stavu po výpadku napájania.
II. Základné funkcie a použiteľné scenáre
1. Základná funkcia: Dosahuje prepínanie obvodov s nulovým výkonom, poskytuje automatické spínanie a izoláciu signálu a udržiava aktuálny stav po vypnutí riadiaceho napájania, vhodné pre dlhodobé udržiavacie aplikácie.
2. Pole inteligentnej siete: Použiteľné pre scenáre, ako je meranie elektriny a spínače diaľkového ovládania, umožňujúce presné ovládanie s nízkou spotrebou energie;
3. Nové energetické pole: Môže byť použité v nových energetických zariadeniach, ako sú solárne invertory, čím sa zabezpečí stabilný stav obvodu.
4. Priemyselné a domáce polia: Vhodné pre priemyselnú automatizáciu, inteligentné domácnosti, ovládanie osvetlenia a iné scenáre;
5. Oblasť prístrojového vybavenia: Použiteľné pre obvodové riadiace prepojenia rôznych prístrojov a meračov. III. Využitie základných výhod
1. Výhoda pri nulovej spotrebe energie: Udržiava aktuálny stav po výpadku napájania, dosahuje prepínanie s nulovou spotrebou energie, vhodné pre aplikácie s nízkou spotrebou energie.
2. Vysoká kapacita spínania kontaktov: 15A kontaktné spínacie zaťaženie, vhodné pre potreby stredného a vysokého výkonu;
3. Flexibilná inštalácia a výber: Ultra malá veľkosť, štandardné kolíky PCB a viaceré možnosti balenia, vhodné pre hustú inštaláciu a rôzne prostredia;
4. Súlad so životným prostredím: Vyhovuje normám RoHS, spĺňa požiadavky na výrobky šetrné k životnému prostrediu;
5. Silná špecifickosť scény: Zvlášť vhodné pre diaľkové ovládanie a scenáre dlhodobej údržby, s vynikajúcou všestrannosťou a praktickosťou.
Parametre kontaktu
| Konfigurácia kontaktu | 1A | 1C |
| Kontaktný odpor | 100mΩ (1A 6VDC) |
| Kontaktný materiál | AgSnO₂, AgCdO |
| Zaťaženie kontaktu (odporové) | 10A 277VAC/28VDC |
| Maximálne spínacie napätie | 277 V AC / 30 V DC |
| Maximálny spínací prúd | 15A | 10A |
| Maximálny spínací výkon | 2500 VA |
| Mechanická odolnosť | 1×10⁷ cyklov |
| Elektrická odolnosť | 5×10⁴ cyklov |
| Parameter | Špecifikácia |
| Izolačný odpor | 100 MΩ (500 V DC) |
| Dielektrické výdržné napätie | Medzi kontaktom a cievkou | 1500 VAC po dobu 1 minúty |
| Medzi otvorenými kontaktmi | 750 V AC po dobu 1 minúty |
| Doba prevádzky (pri menovitom napätí) | ≤ 5 ms |
| Čas uvoľnenia (pri menovitom napätí) | ≤ 5 ms |
| Šok | Stabilita | 100 m/s² (10 g) |
| | Pevnosť | 1000 m/s² (100 g) |
| Vibrácie | 10Hz~55Hz, 1,5mm dvojitá amplitúda |
| Vlhkosť | 35%-85% RH |
| Rozsah teplôt | -40 °C ~ 85 °C |
| Typ terminálu | Typ PCB |
| Hmotnosť | Približne 10 g |
| Typ balenia | Typ s plastovým tesnením, typ odolný voči spájkovaniu |
Poznámky:
(1) Všetky vyššie uvedené hodnoty sú počiatočné hodnoty;
Šengyuanská štafeta
Parametre cievky
| Menovitý výkon cievky | Jedna cievka ≤550 mW |
| Dvojitá cievka ≤750 mW |
Tabuľka špecifikácií cievky 23℃
| Menovité napätie (VDC) | Nastaviť/resetovať napätie (VDC) | Šírka impulzu (ms) | Odpor dvojitej cievky (Ω±10%) | Odpor jednej cievky (Ω±10%) |
| 5 | ≤ 3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Bezpečnostné certifikáty
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7,5A 250VAC cos phi=1 7,5 A 14 V DC L/R = 0 ms |
| 1C | 7,5A 250VAC cos phi=1 7,5 A 14 V DC L/R = 0 ms |
Príklad objednávacej značky
Model relé(1)CYA
Napätie cievky 3 5 6 9 12 18 24 48VDC
Kontaktný formulár 1A: Jedna sada normálne otvorených 1C: Jedna sada spínania
Tvar cievky 1S: jednoduchá cievka 2S: dvojitá cievka
Kontaktný materiál T: AgSnO2, Žiadny: AgCdO
Poznámky: (1) V prostredí obsahujúcom škodlivé plyny ako H2S, SO2, NO2 atď. sa odporúča používať výrobky uzavreté plastom a pri skutočnom používaní vykonajte testy a potvrdenie; ak nie je potrebné celkové čistenie, odporúča sa
Odporúča sa uprednostniť výrobky odolné voči toku;
(2) Tento výrobok je ekologický výrobok. Pri objednávaní označte príslušné číslo funkcie, kde (551) označuje súlad so smernicou RoHS (kontakty obsahujú kadmium) a (555) označuje súlad so smernicou RoHS (kontakty neobsahujú kadmium).
