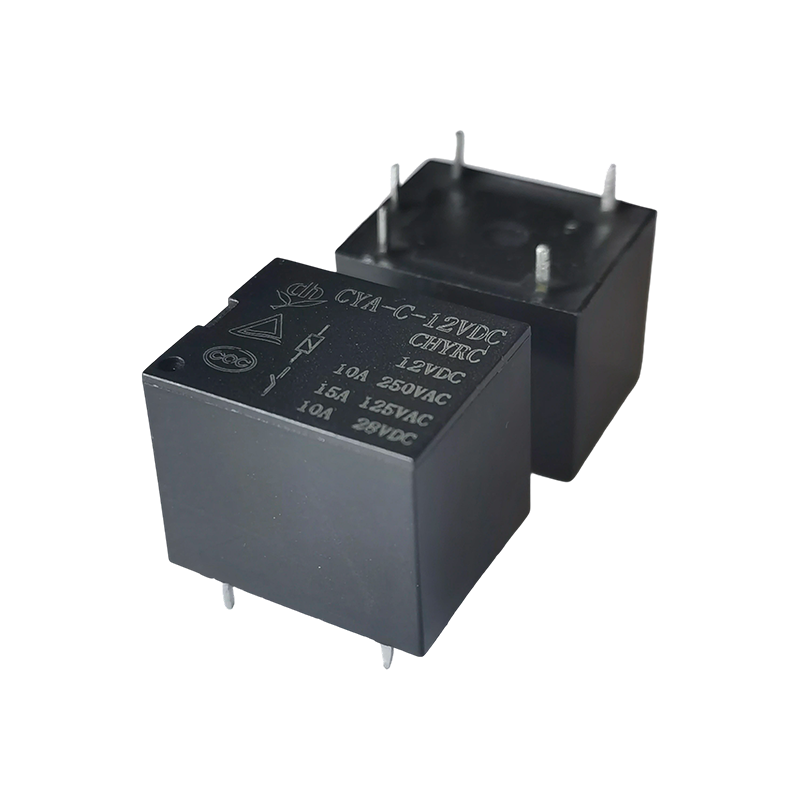

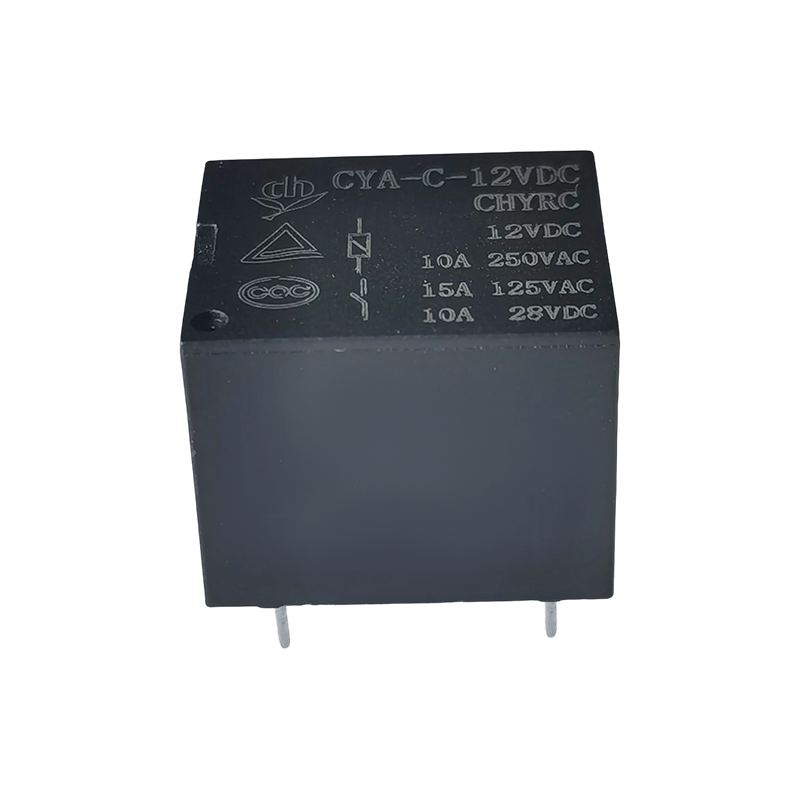

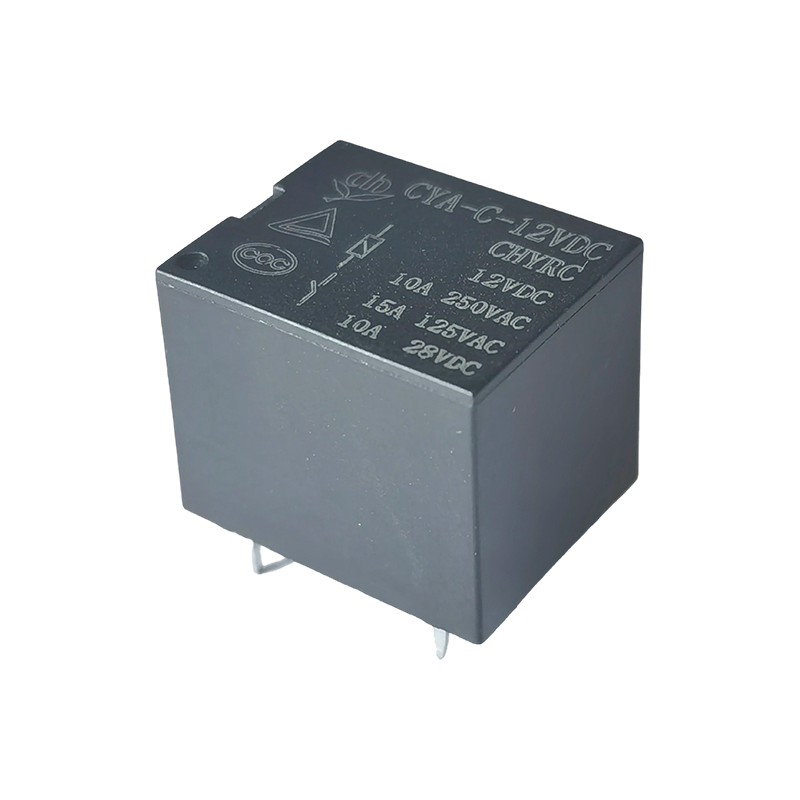

Vlastnosti:
• Široká kompatibilita záťaže: Kompatibilná so záťažou 15A 125VAC, 12A 250VAC AC a 10A 28VDC DC záťažou, pokrývajúca väčšinu potrieb prepínania obvodov s nízkym až stredným výkonom.
• Flexibilné napätie cievky: Podporuje napätie cievky 3VDC-48VDC, ktoré sa priamo zhoduje s rôznymi špecifikáciami napätia riadiaceho obvodu bez potreby ďalších modulov na konverziu napätia.
• Dizajn s nízkou spotrebou energie: Spotreba energie cievky je iba 0,36 W, čím sa znižuje celková spotreba energie zariadenia a je vhodný pre zariadenia napájané z batérie.
• Dvojaký autoritatívny certifikát: Prešiel certifikáciou TUV a CQC, spĺňa medzinárodné a domáce bezpečnostné normy a je vhodný pre koncové produkty predávané na viacerých trhoch.
• Pohodlná inštalácia PCB: Používa 5-kolíkovú štruktúru na jednoduché spájkovanie a montáž dosky plošných spojov; kompaktný tvar pripomínajúci kocky cukru šetrí inštalačný priestor a je vhodný pre návrhy obvodov s vysokou hustotou.
• Jasná logika spínania: Používa jednopólový jednopólový kontaktný formulár (SPST), ktorý poskytuje jednoduchú a jasnú logiku spínania, zjednodušuje návrh obvodu a znižuje pravdepodobnosť chýb v zapojení.
Aplikačné scenáre:
• Domáce spotrebiče: Ovládanie zapnutia/vypnutia malých elektrických rúr, dávkovačov vody, diaľkových ovládačov atď.
• Priemyselné riadenie: Malé rozširujúce moduly PLC, obvody na prepínanie signálov snímačov, umožňujúce izoláciu signálu a ovládanie zapnutia/vypnutia obvodu.
• Inteligentná domácnosť: Inteligentné zásuvky, moduly na ovládanie osvetlenia atď., zodpovedajúce nízkonapäťovým riadiacim signálom pre bezpečné riadenie napájania.
| Typ | CYA |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 10A250 VAC |
| Max. spínací prúd | 15A |
| Max. spínacie napätie | 250VAC |
| Max. prepínanie napájania | 2500 VA |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 8 ms Max. (bez diódy) |
| Čas uvoľnenia | 5 ms Max. (bez diódy) |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 750 V AC, 50/60 Hz po dobu 1 min |
| Medzi cievkou a kontaktom: 1500VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10800ops./h) | 10 000 000 operácií (pri izbovej teplote) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Pribl. 8,5 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 120 | 25 | Približne 0,36W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

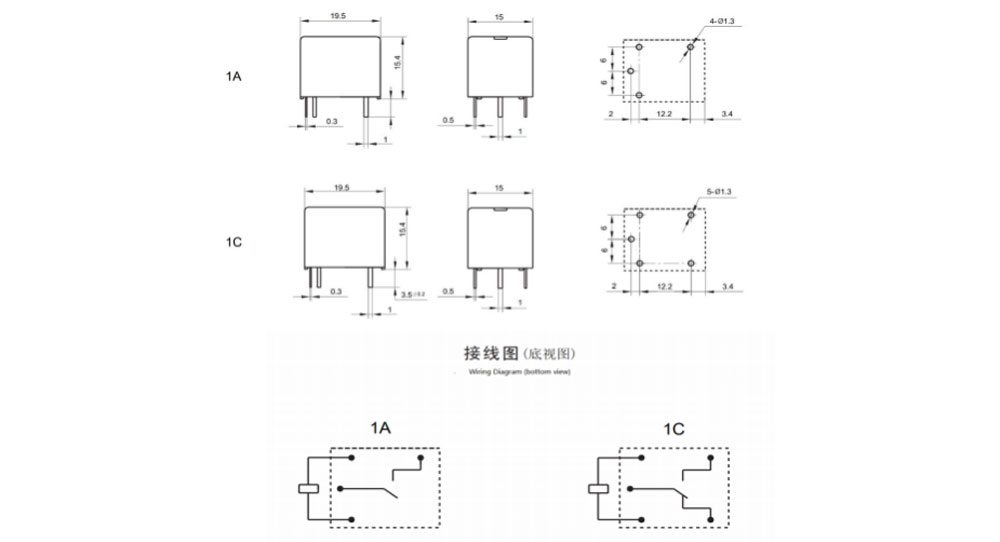

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

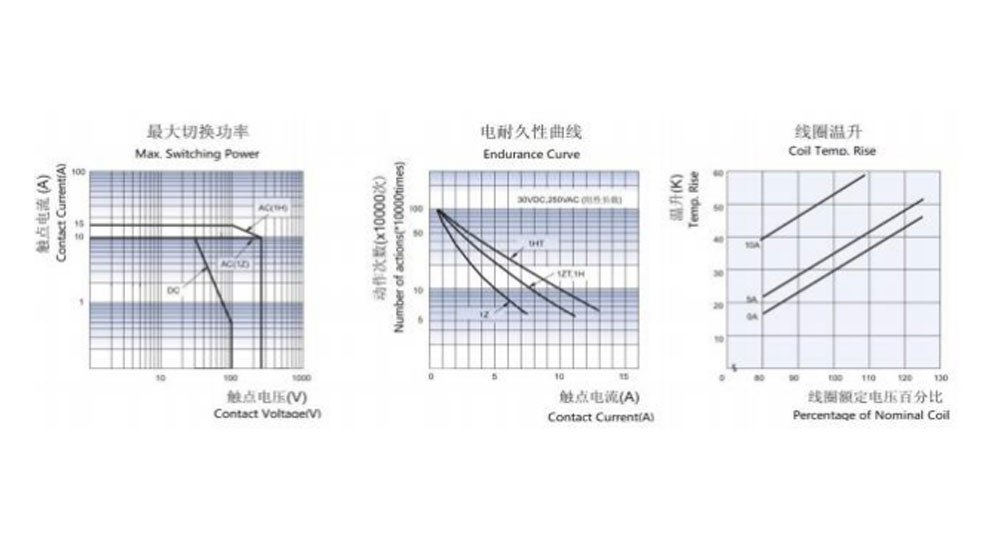

Charakteristické krivky
Informácie o objednávke
CYA - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Počet pólov: 1-1pól
3: Usporiadanie kontaktov: C od C; H Od A; B Od B
4: Menovité napätie: 3, 5, 6, 9, 12, 18, 24, 48 V DC
5: Farba krytu: W-biela, H-čierna, L-modrá
6: Príkon cievky: D-0,45W L-0,36W
7: Ochranná konštrukcia: S-Flux proof, SH-Sealed typ umývateľný
8: Špeciálny parameter: Nil-Štandardný typ
Písmeno alebo číslo - Špeciálna požiadavka
(1) Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
(2) Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči toku na doske plošných spojov.
(3) Prispôsobená špeciálna prípona je k dispozícii po vyhodnotení spoločnosťou CHENGYUAN.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia. Nemohli sme vyhodnotiť všetky výkony a parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. Pre zapečatené relé, po inštalácii a vyčistení. Pred použitím otvorte ventilačný kryt v puzdre. Ak máte akékoľvek otázky, kontaktujte prosím chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt sa má použiť.
