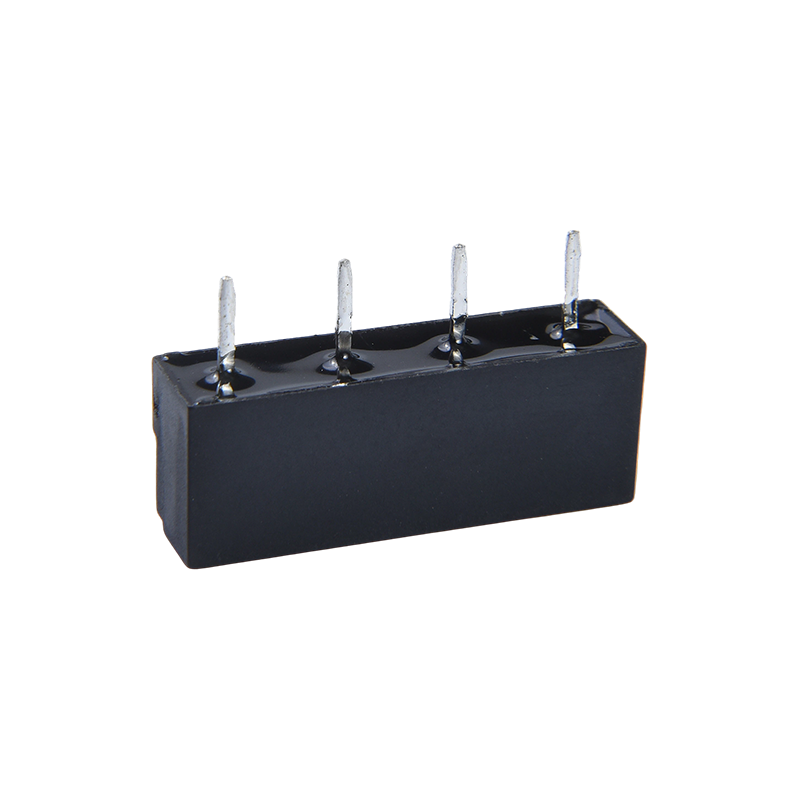

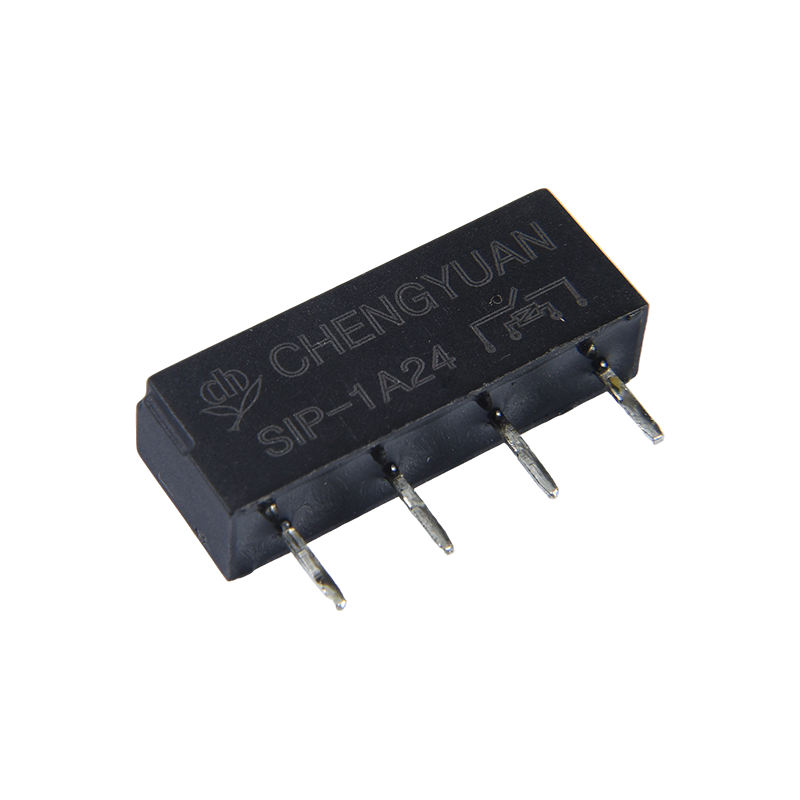

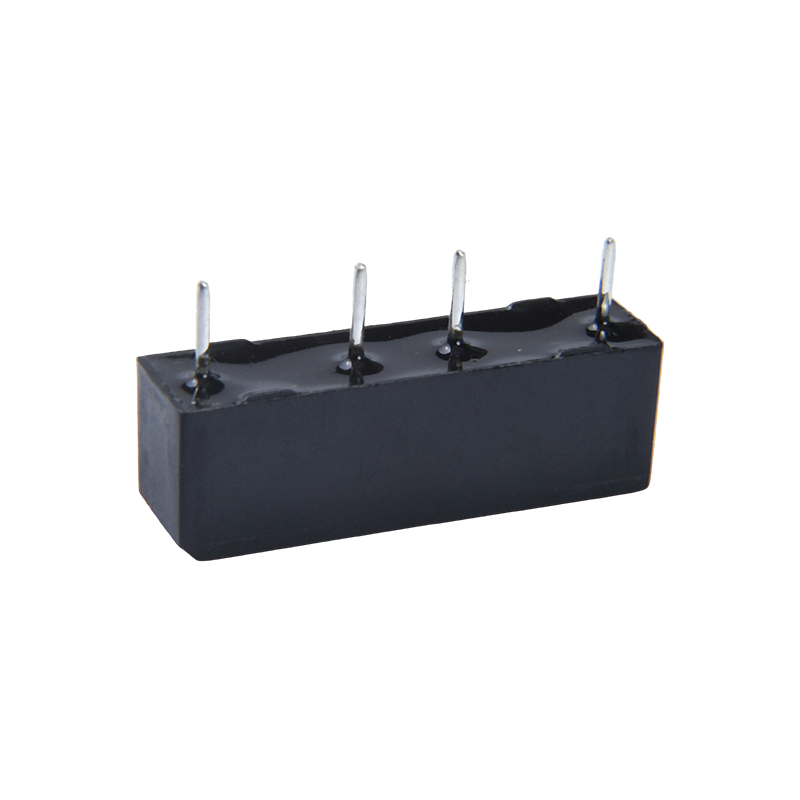

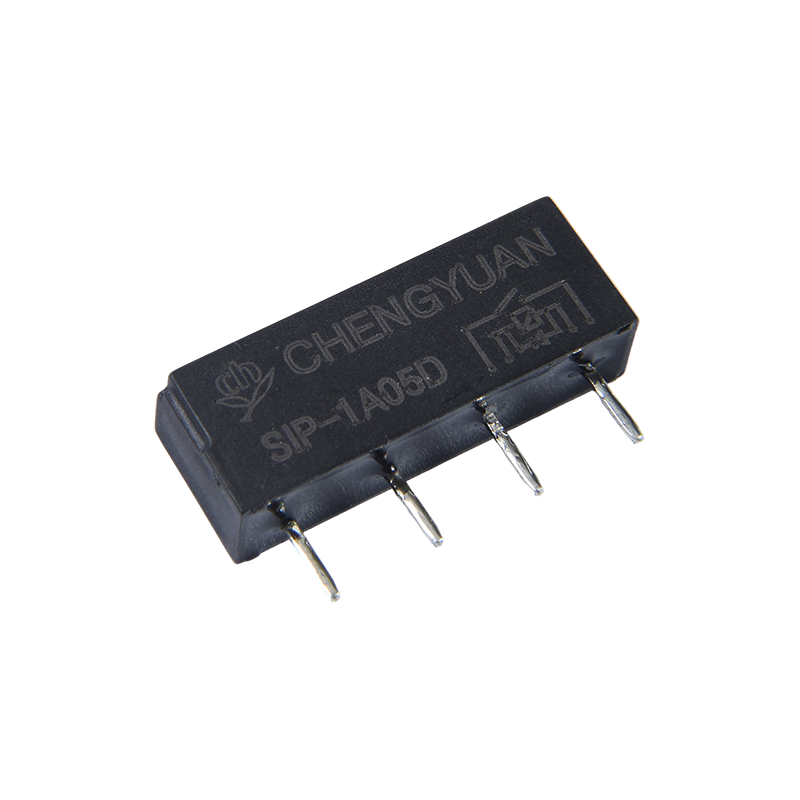

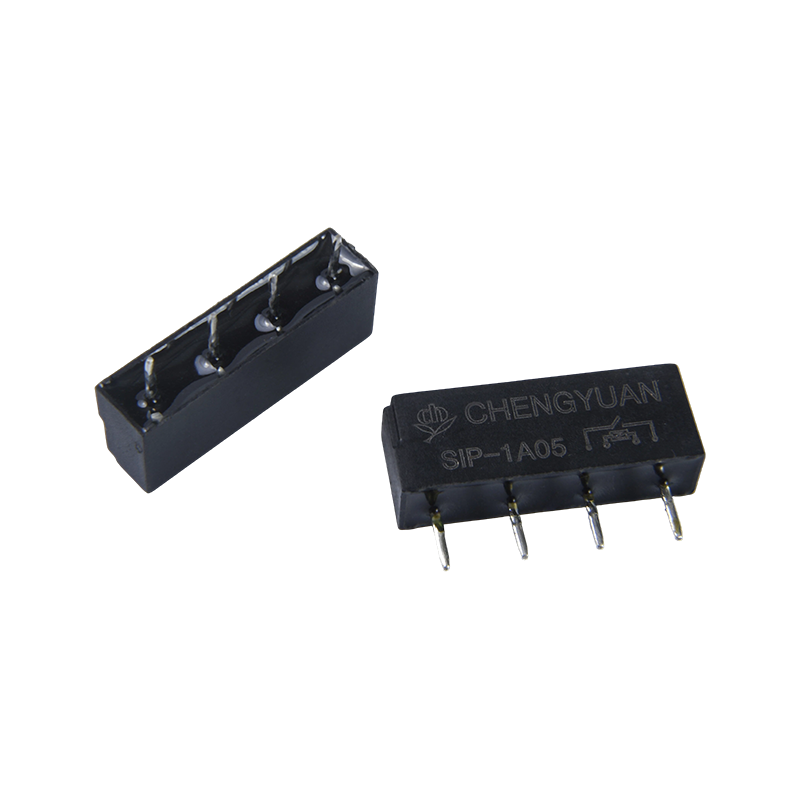

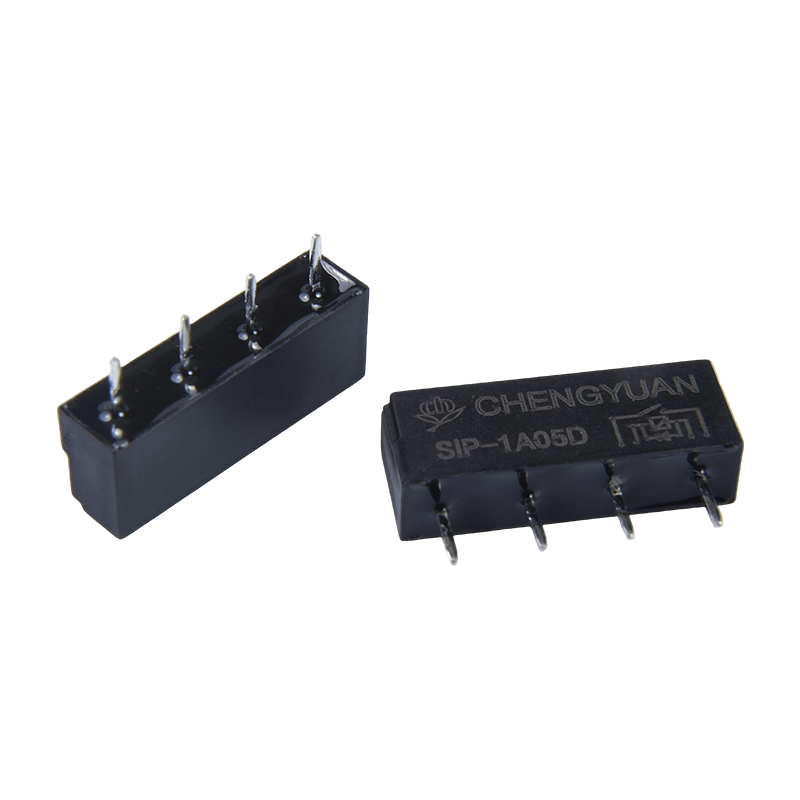

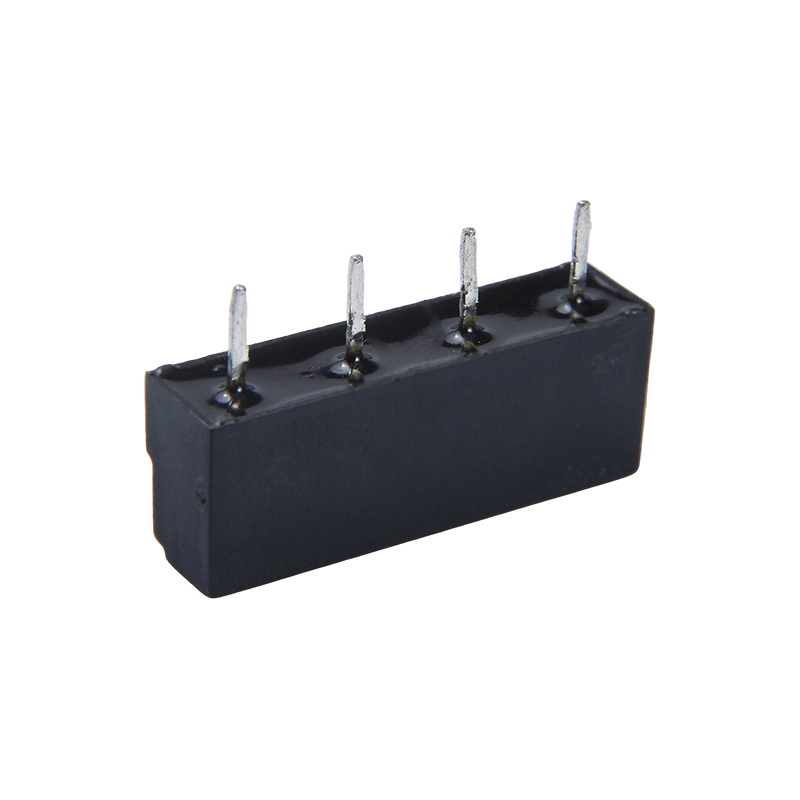

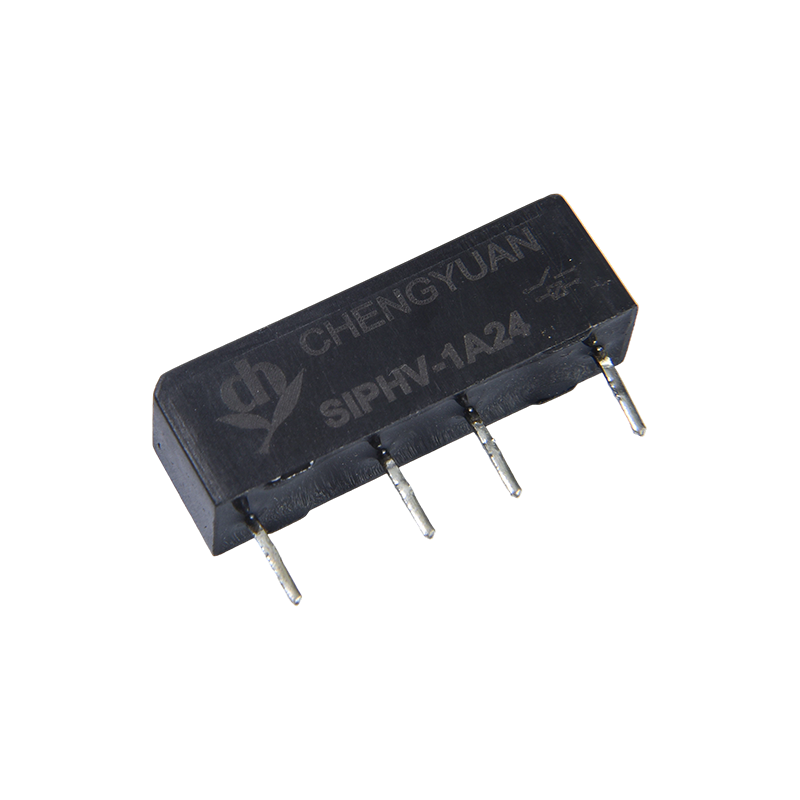

1. Výhody
Plne utesnené kontakty: Jazýčkový spínač je utesnený v inertnom plyne, ktorý chráni kontakty pred prachom a oxidáciou, poskytuje dlhodobo stabilný kontaktný odpor a extrémne vysokú spoľahlivosť.
Výkon vysokorýchlostného spínania: Malá hmotnosť jazýčkového spínača umožňuje rýchlu prevádzku (čas prepínania je zvyčajne v milisekundách), vhodný pre aplikácie vyžadujúce rýchle vzorkovanie alebo prepínanie signálu.
Nízka spotreba energie a vysoká izolácia: Nízka spotreba energie pohonu cievky, vysoký izolačný odpor a odolnosť voči napätiu medzi kontaktmi a cievkou, čím sa dosahuje vynikajúca izolácia signálu a schopnosti proti rušeniu.
2. Kľúčové vlastnosti
Kapacita kontaktu: 0,5A @ 125VAC / 24VDC, navrhnuté špeciálne na spínanie nízkoúrovňových signálov, signálov snímačov alebo malých prúdových záťaží.
Kompaktné balenie: Konštrukcia kolíkov SIP (Single In-line Package) so štandardným rozstupom kolíkov, šetrí miesto na DPS a uľahčuje automatizovanú montáž alebo vkladanie.
Široké hnacie napätie: Cievka podporuje napätie 3 až 24 V DC, kompatibilné s bežnými logickými úrovňami a riadiacimi napätiami.
Dlhá životnosť: Vďaka utesnenej ochrane je mechanická a elektrická životnosť pri menovitom zaťažení výrazne vyššia ako u otvorených elektromagnetických relé rovnakej veľkosti.
3. Hlavné aplikácie
Testovacie a meracie zariadenia: Používajú sa vo vysoko presných multimetroch, kartách na zber údajov a automatických testovacích zariadeniach (ATE) na prepínanie signálových ciest a multiplexovanie.
Komunikácia a bezpečnosť: Integrované do programovateľných spínačov, bezpečnostných poplachových systémov a systémov kontroly prístupu pre izoláciu signálu a obvody prepínania rozhraní.
Lekárska elektronika: Používa sa v zdravotníckych monitorovacích zariadeniach na prepínanie nízkoúrovňových analógových signálov, ako sú bioelektrické signály, ktoré si vyžadujú vysokú izoláciu a nízky šum.
Izolácia priemyselného riadiaceho signálu: V analógových vstupných moduloch PLC a rozhraniach snímačov poskytuje elektrickú izoláciu a ochranu medzi signálmi poľa a riadiacimi systémami.
Kontaktné údaje
| Typ | SIP |
| Kontaktný materiál | Ru/Rh |
| Kontaktný odpor | ≤ 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 0,1A125VAC /0,5A 24VDC |
| Max. spínací prúd | 0,5A |
| Max. spínacie napätie | 200 VAC |
| Max. prepínanie napájania | 10 VA (AC)/10 W (DC) $ $ |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 0,55 ms Max. |
| Čas uvoľnenia | 0,2 ms Max. |
| Izolačný odpor | Minimálne 100 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 200 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 1400VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 20 G min |
| Deštruktívne | 100 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 100000000 operácií (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 1 000 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Pribl. 1,6 g $ $ |
| Nominálny napätie (VDC) | Nominálny prevádzkový prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 0.012 | 250 | Približne 0,036 W | 75 % nominálnej hodnoty napätie | 10 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 0.01 | 500 | Približne 0,05 W |
| 12 | 0.012 | 1000 | Približne 0,144W |
| 24 | 0.012 | 2000 | Približne 0,288 W |
Údaje uvedené vyššie sú počiatočné hodnoty. Neaplikujte maximálne povolené napätie na cievku dlhšie ako 10 minút, aby nedošlo k prehriatiu cievky.

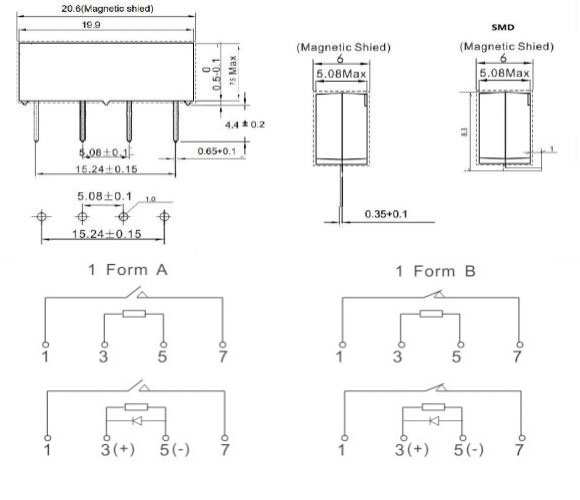

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)
Informácie o objednávke
SIP - 1 - A - 05 - D - M - SMD
1 2 3 5 6 7
1: Typ： SIP
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: C Od C ; H Od A ; B Od B
4: Menovité napätie: 3,5, 12, 24 V DC
5: Potlačenie prechodového javu cievky: DS diódou; NIL: Štandardné
6: S tieniacim krytom: M ， NIL Standard
7: SMD, štandard NIL
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
