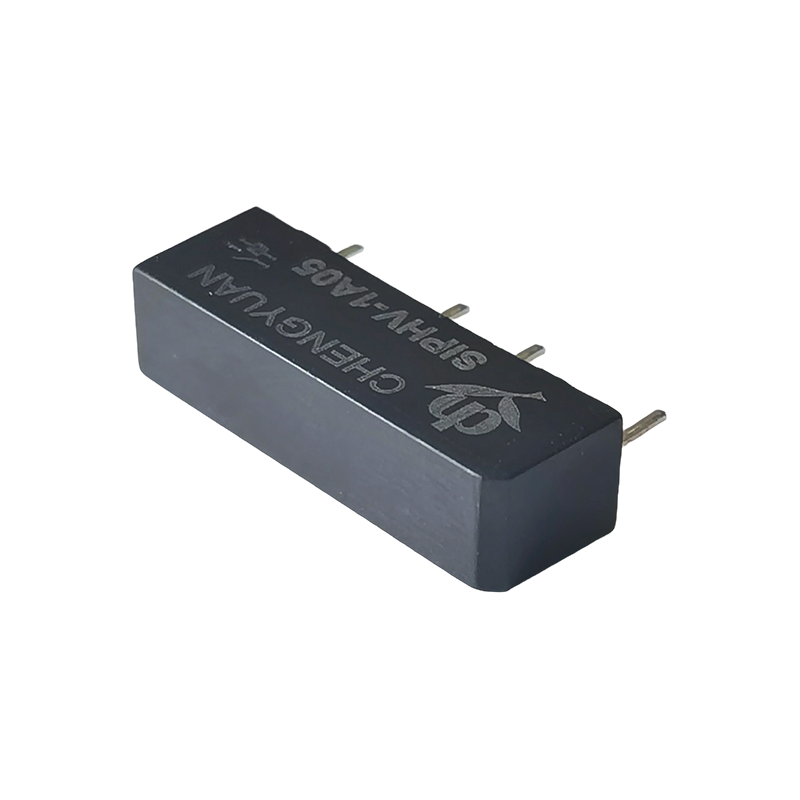

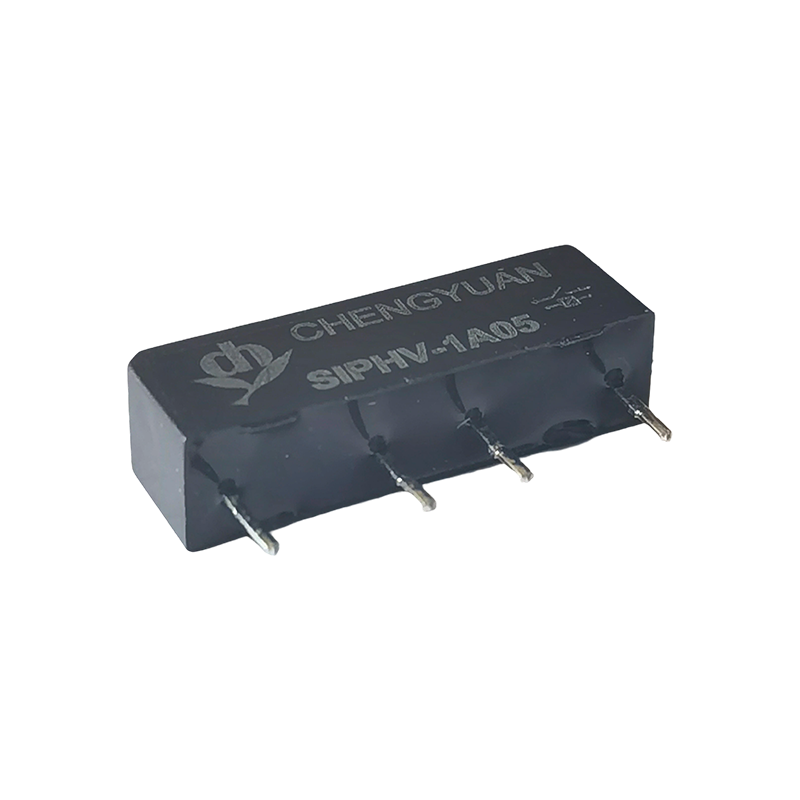

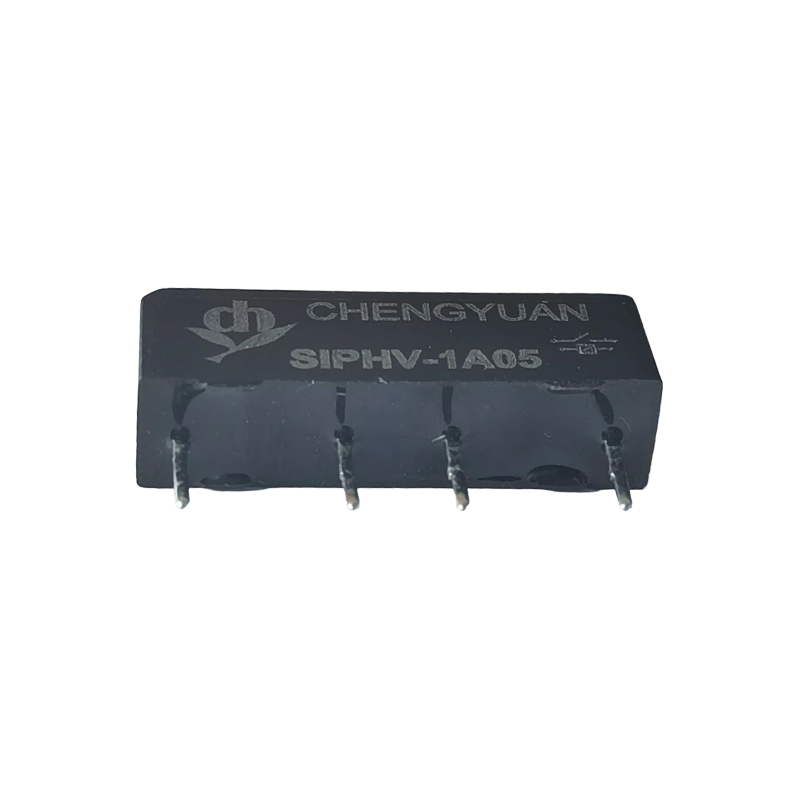

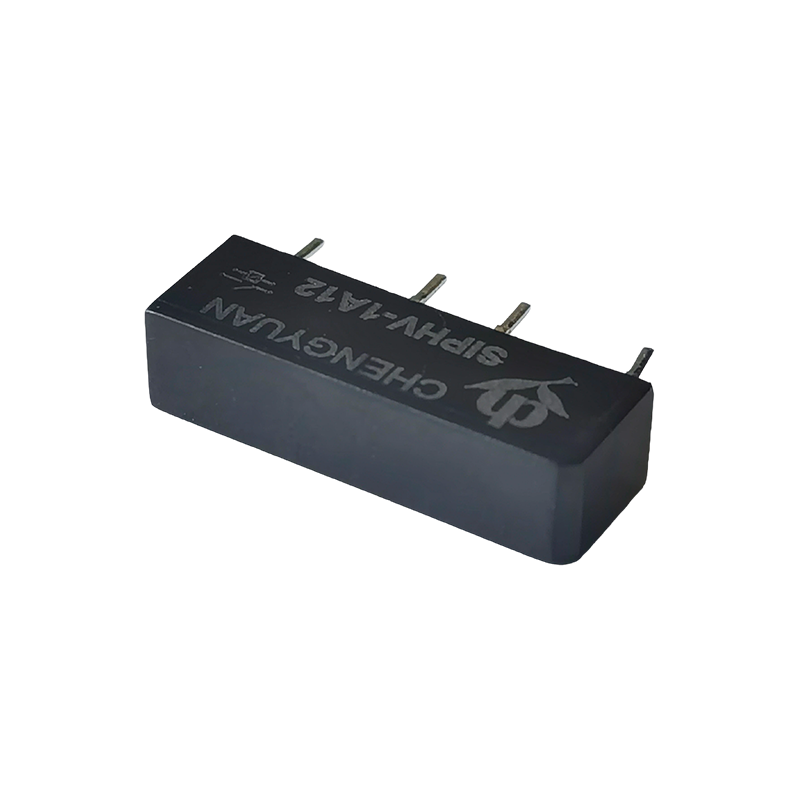

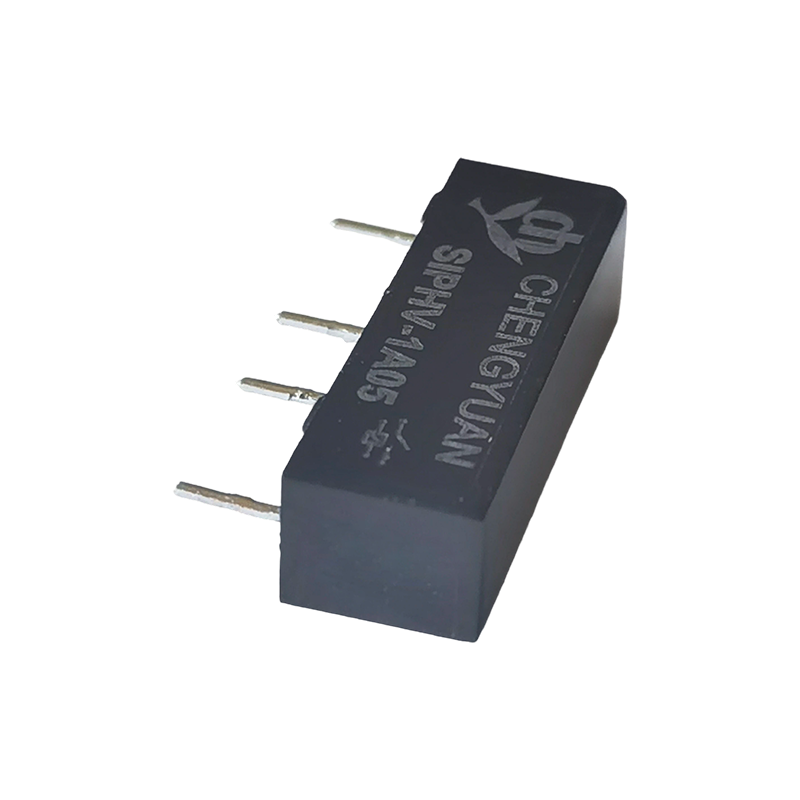

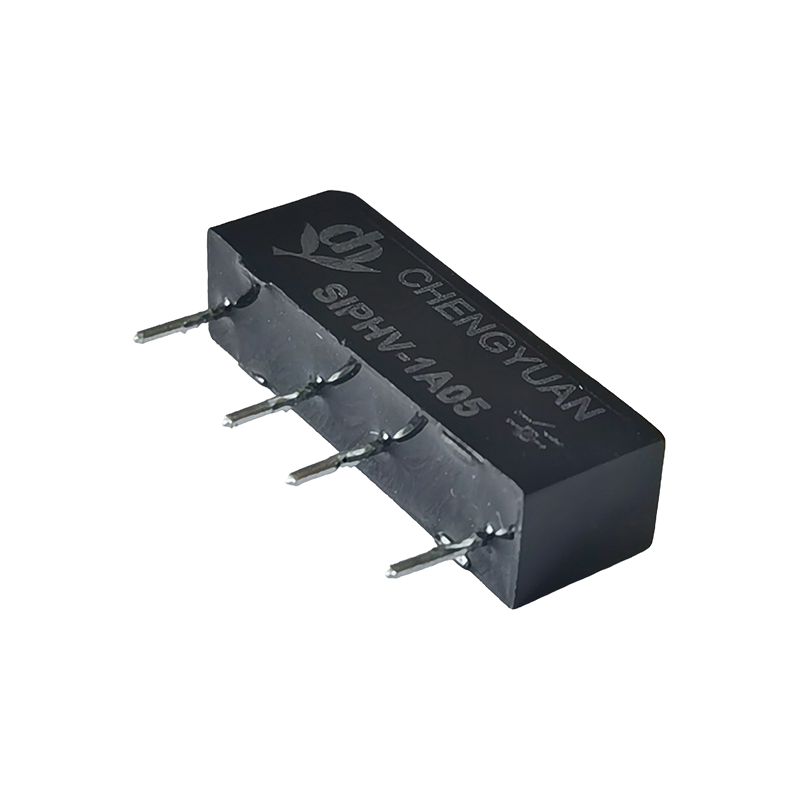

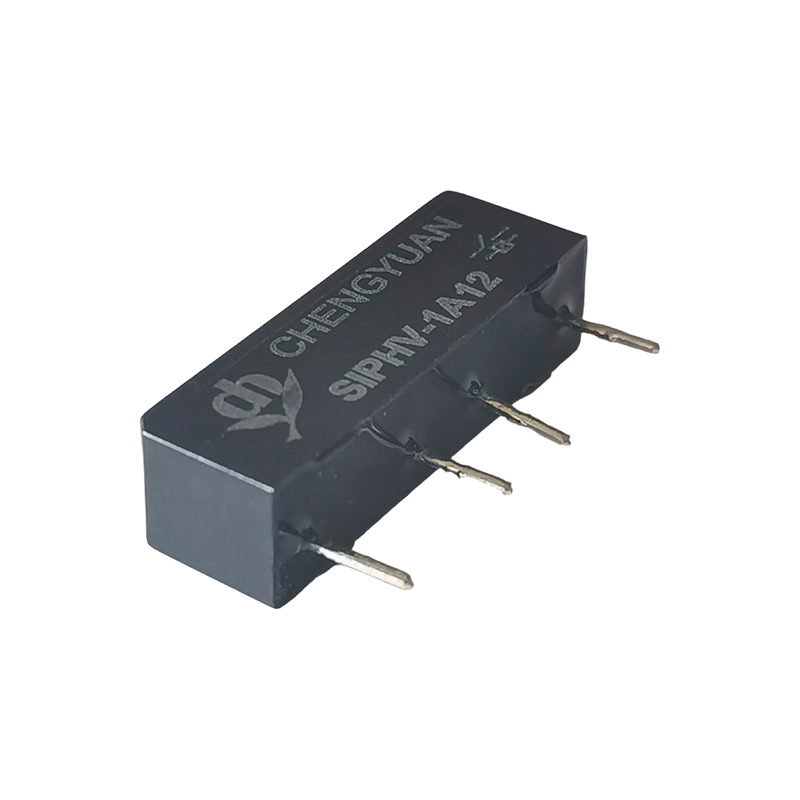

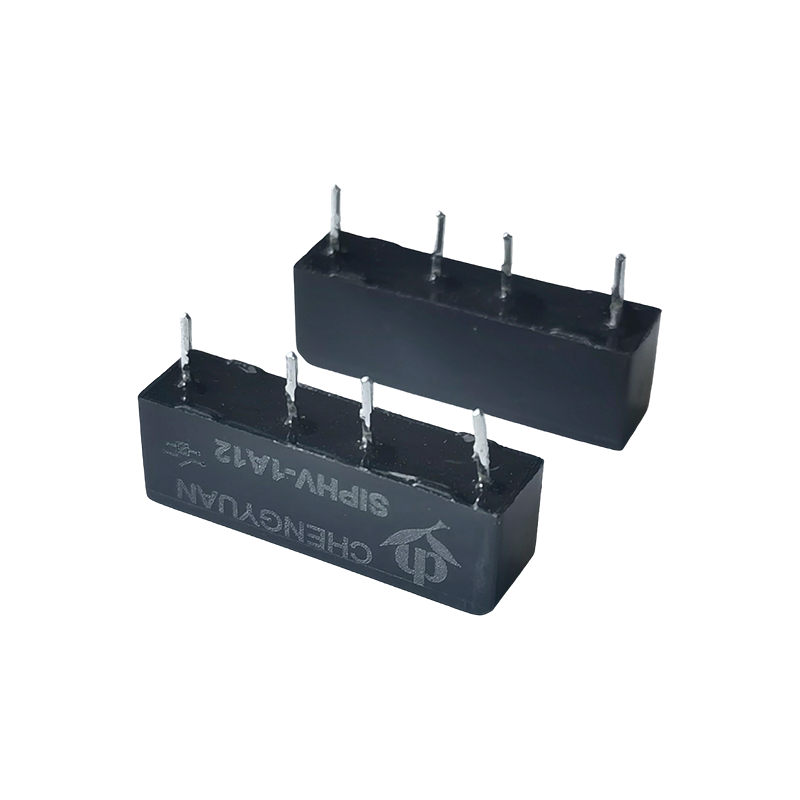

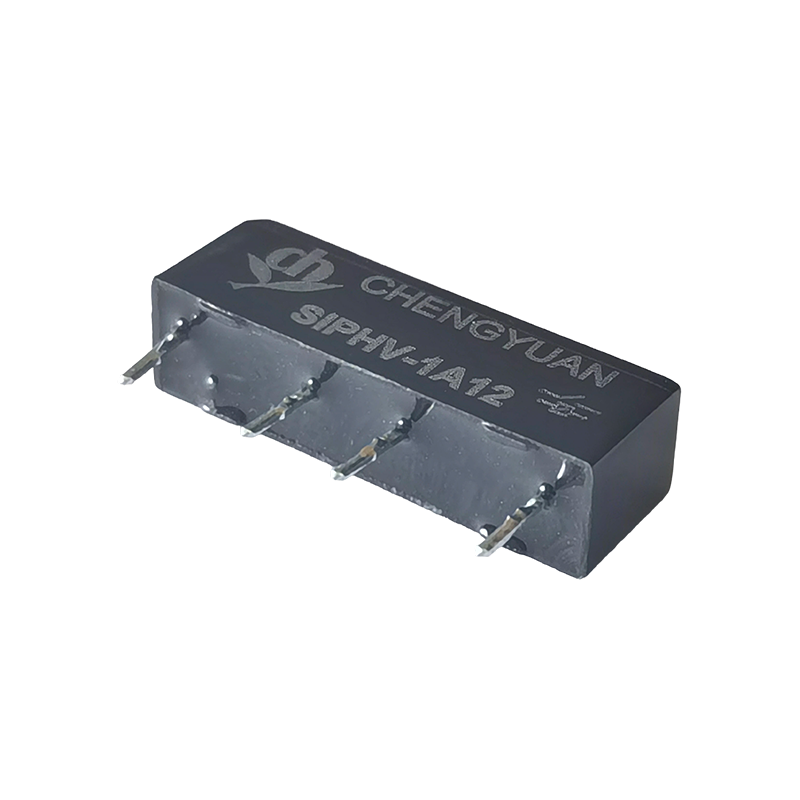

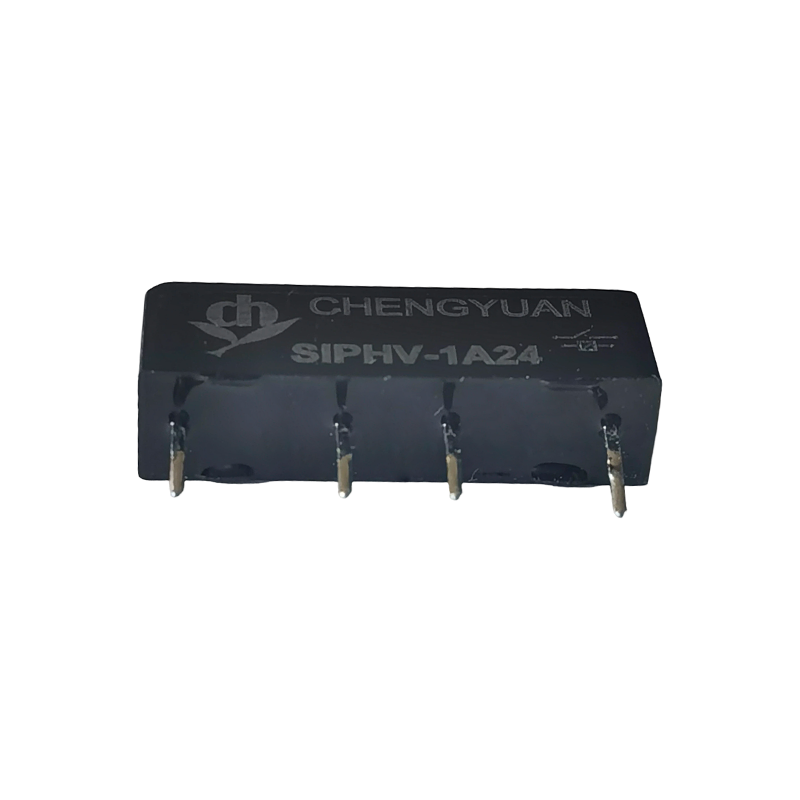

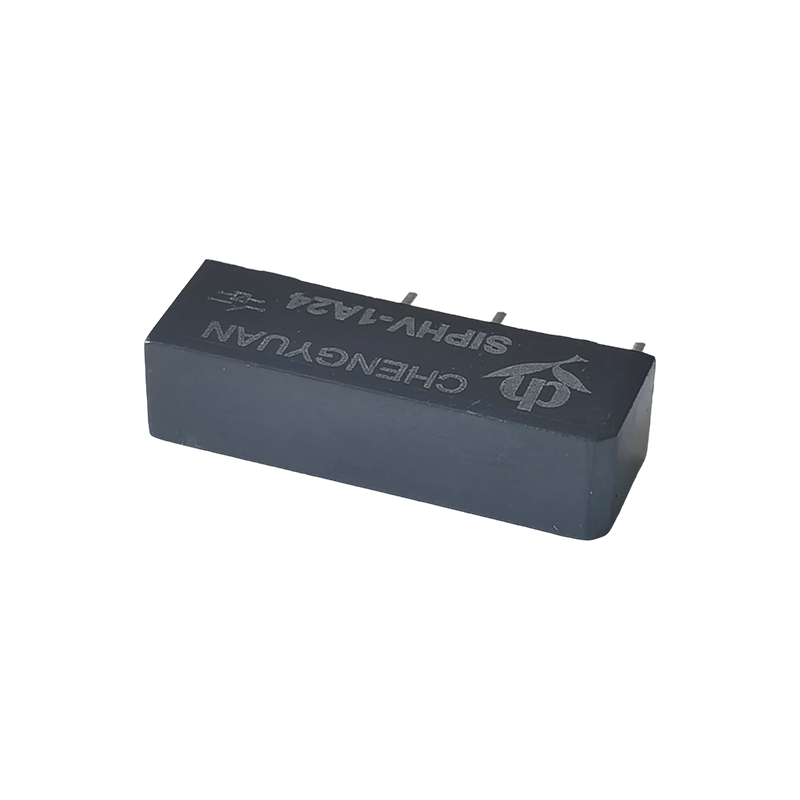

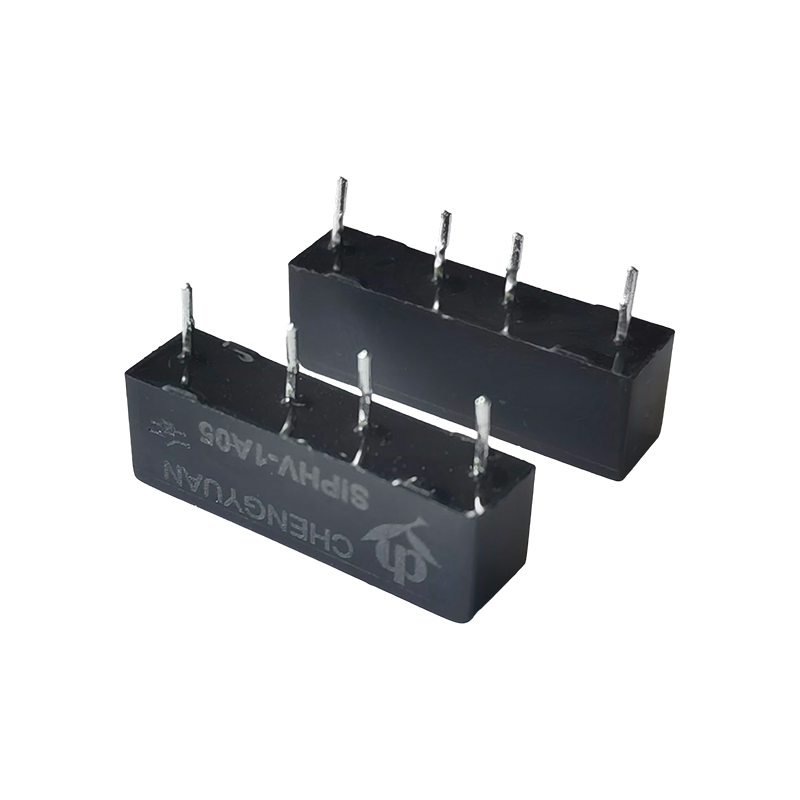

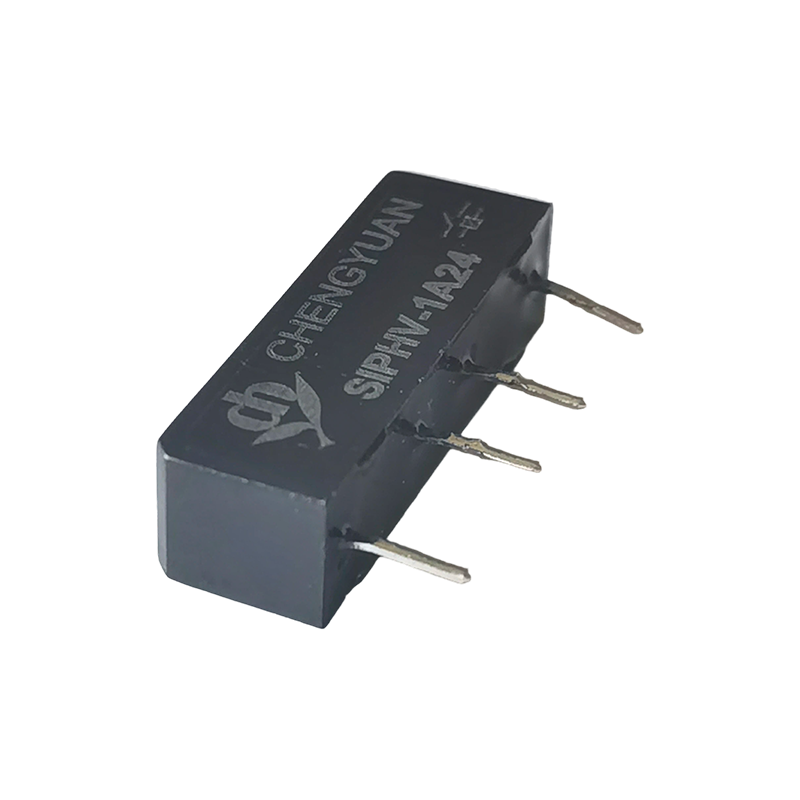

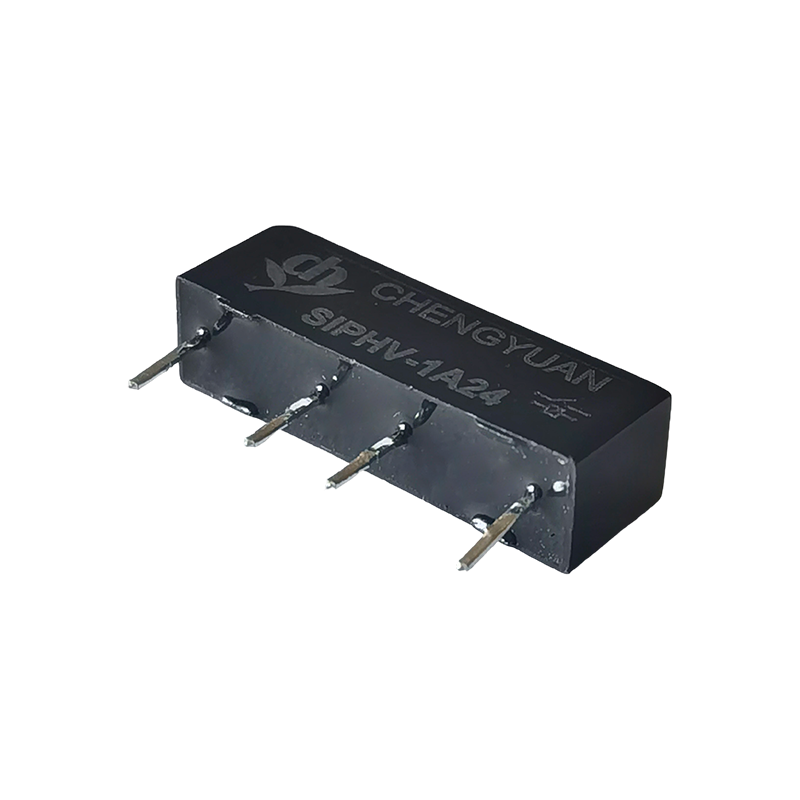

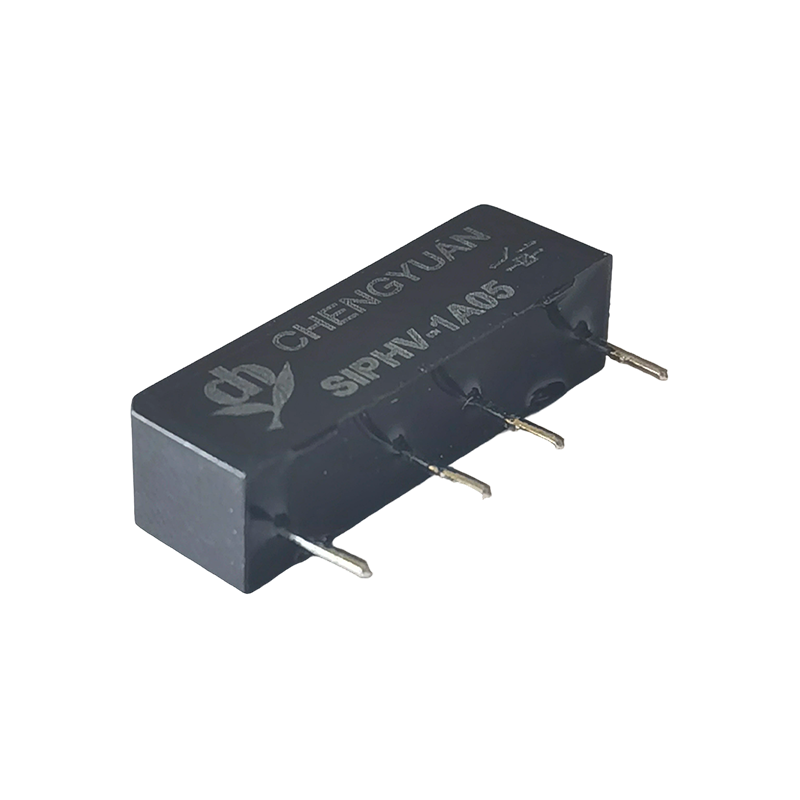

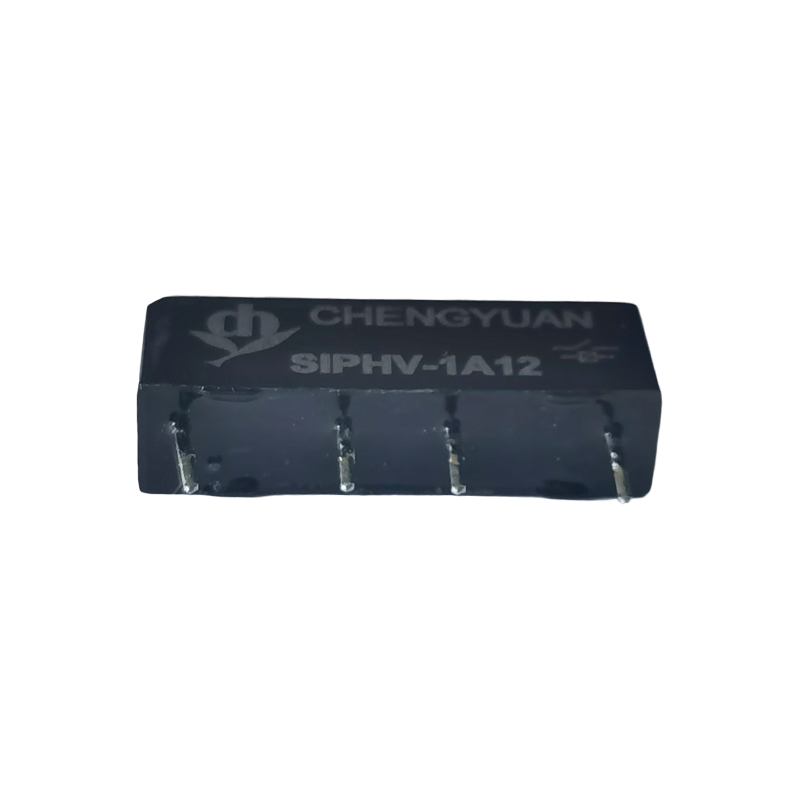

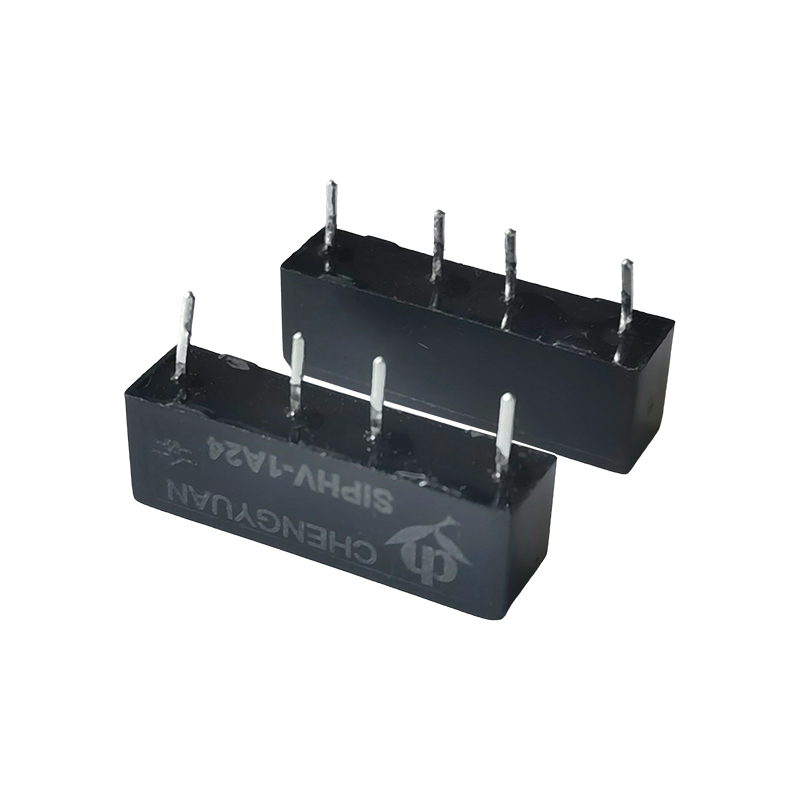

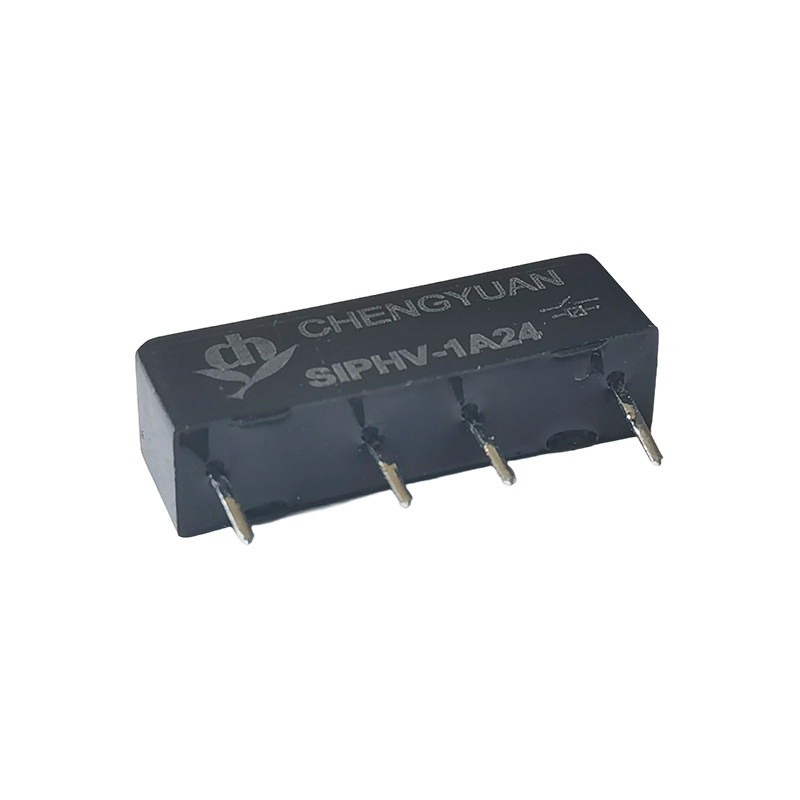

Vlastnosti produktu:
Odolnosť voči ultravysokému napätiu: Maximálne menovité napätie až do 4KVDC, schopné odolať záťaži 1000VAC špičková/VDC, ďaleko presahujúce úroveň napäťového odporu typických relé.
Technológia jazýčkových spínačov: Používa jazýčkový spínač ako hlavný spínací prvok, ktorý ponúka vysokú rýchlosť spínania, dlhú životnosť a nízky kontaktný odpor.
Miniatúrne balenie: Kompaktný dizajn SIP (Single In-line Package) výrazne šetrí miesto na doske plošných spojov a uľahčuje montáž s vysokou hustotou.
Priama montáž PCB: Navrhnuté špeciálne pre dosky plošných spojov, zaisťujúce bezpečné spájkovanie a vhodnosť pre automatizovanú výrobu.
Nízka spotreba energie: Rozsah napätia cievky od 3VDC do 24VDC, ľahko integrovateľný do rôznych nízkonapäťových riadiacich obvodov.
Typické aplikácie:
Vysokonapäťové testovacie zariadenie: Používa sa v testovacích prístrojoch, ako sú testery odolnosti voči napätiu a testery izolácie na prepínanie a izoláciu vysokonapäťových signálov.
Lekárska elektronika: Vhodné pre vysokonapäťové riadiace sekcie v zdravotníckych zariadeniach, zaisťujúce bezpečnú izoláciu.
Komunikačné zariadenie: Používa sa v obvodových moduloch vyžadujúcich vysokonapäťovú izoláciu alebo prepínanie v komunikačných systémoch.
Presné meracie prístroje slúžia ako kľúčový komponent pre prepínanie vysokonapäťových signálov vo vysoko presných meracích systémoch.
Priemyselná automatizácia: Používa sa na prenos signálu a ochranu vo vysokonapäťových riadiacich obvodoch.
| Kontaktné hodnotenie |
| Kontaktná dohoda | 1A; |
| Kontaktné hodnotenie | 100 W (maximálne spínacie napätie 350 V DC, 300 V AC) |
| Maximálne spínacie napätie | 1000VAC vrchol/VDC |
| Maximálny spínací prúd | 1,0A |
| Maximálny nosný prúd | 2,5A |
| Predpokladaná dĺžka života | 5VDC 10mA 5X108 Op 1KVDC 1mA 1X105 Op |
| Parameter cievky |
| Napätie cievky (VDC) | Odpor cievky Ω ± 10 % | Normálny prúd (mA) | Uvoľňovacie napätie VDC (min) (8 % menovitého napätia) | Zberné napätie VDC (Max) (75 % menovitého napätia) |
| Ohodnotené | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Upozornenie: 1, Použitie akéhokoľvek napätia cievky menšieho ako menovité napätie cievky ohrozí činnosť reléa.
2, Nábehové a uvoľňovacie napätie sú len na testovacie účely a nesmú sa používať ako kritériá návrhu.
| Prevádzkový stav |
| Kontaktný odpor | 150 mΩ |
| Prierazné napätie | Cievka ku kontaktom | 4000 V DC |
| Cez kontakt | 4000 V DC |
| Izolačný odpor | Otvorte kontakty 1X1011Ω MIN. Kontakty na cievku 1x1011Ω MIN. |
| Kapacita | Cez otvorený kontakt | 1,0 pF |
| Otvorte kontakt na cievku | 2,0 pF |
| Prevádzkový čas | 1,0 mS |
| Čas vydania | 0,25 ms |
| Prevádzková teplota | -40 ℃ - 85 ℃ |
| Skladovacia teplota | -40 ℃ - 105 ℃ |
| Teplota spájkovania | 5 sek. maximálne 260℃ |

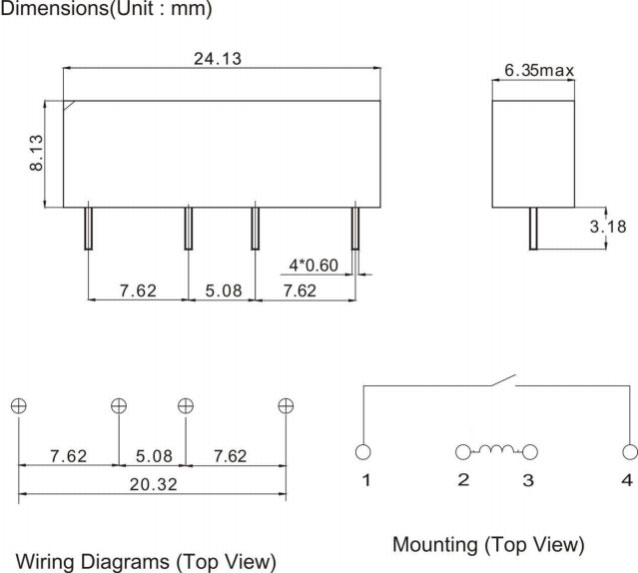

Rozmery (mm)
| Informácie o objednávke |
| SIPHV - 1A 12 1 2 3 |
| 1. Číslo dielu: SIPHV 2. Kontaktný formulár: 1A 3. Menovité napätie cievky (VDC): DC: 5,12,24 |
