I. Vlastnosti produktu
1. Miniaturizovaný dizajn: Malá veľkosť a nízka hmotnosť efektívne šetria miesto na doske PCB, vhodné pre scenáre s vysokou hustotou montáže;
2. Pohodlná inštalácia: Podporuje priame spájkovanie na dosky plošných spojov, kompatibilné s automatizovanými procesmi spájkovania, čím sa zvyšuje efektívnosť montáže;
3. Spoľahlivá štruktúra: Prijíma štruktúru jazýčkového spínača, ktorá ponúka silnú odolnosť proti otrasom a vibráciám a zabezpečuje stabilnú prevádzku v rôznych prostrediach.
II. Výhody
1. Vysoká citlivosť: Dizajn s vysokou citlivosťou umožňuje rýchlu reakciu na slabé riadiace signály, čím sa zlepšuje presnosť riadenia;
2. Nízka spotreba energie: Nízka spotreba energie cievky, vhodná pre batériové alebo nízkoenergetické elektronické zariadenia;
3. Silná prispôsobivosť k životnému prostrediu: Vynikajúca odolnosť proti nárazom a vibráciám, dlhá životnosť, zníženie nákladov na údržbu a výmenu zariadení;
4. Flexibilná inštalácia a výber: Podporuje priame spájkovanie PCB s viacerými špecifikáciami impedancie cievky, ktoré vyhovujú rôznym obvodom a požiadavkám na inštaláciu.

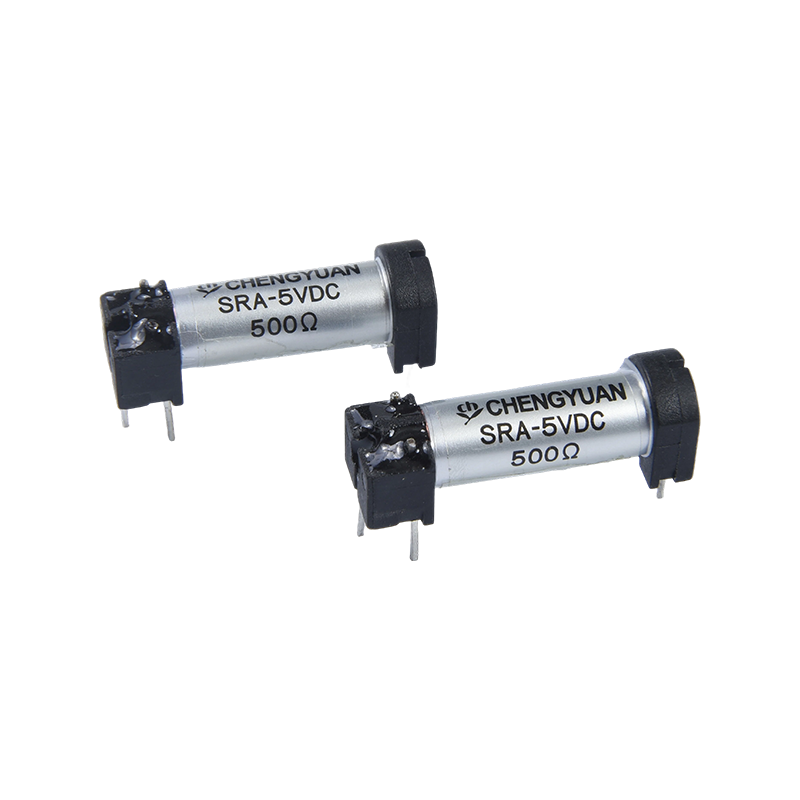

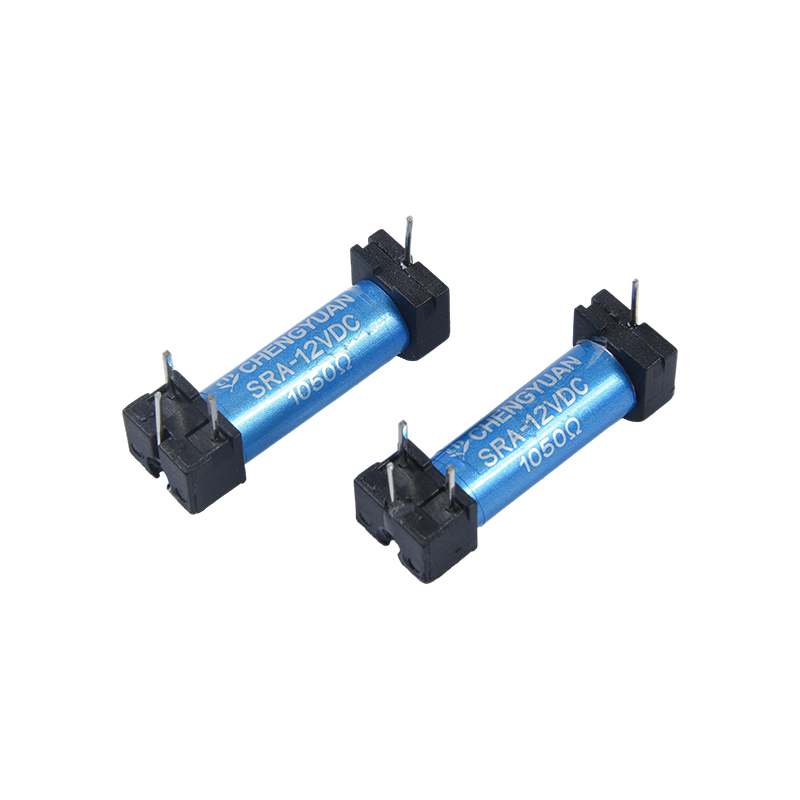

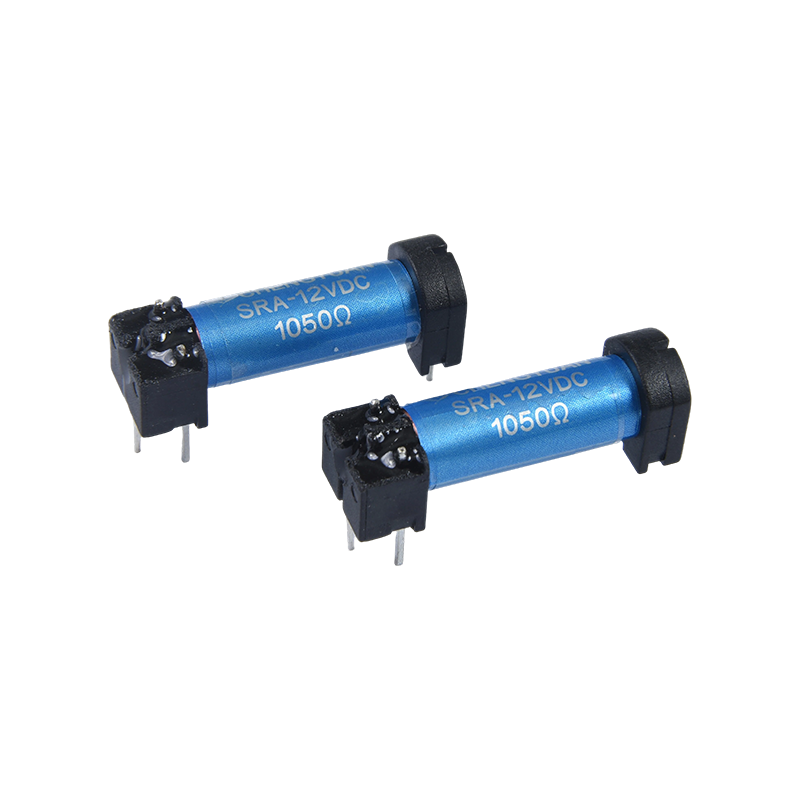

III. Jazýčkový spínač SR jazýčkového relé je utesnený v inertnom plyne. Obvod sa zapína a vypína magnetizáciou jazýčkových kontaktov cez magnetické pole. Jeho mimoriadne malé rozmery, nízka spotreba energie, vysoká citlivosť a dlhá životnosť sú jeho kľúčové výhody, vďaka čomu je vhodný pre aplikácie vyžadujúce vysokú priestorovú efektivitu a spoľahlivosť.
Typické aplikácie zahŕňajú:
Komunikačné zariadenie: Používa sa v dialeroch, videotelefónnych systémoch atď., Na prepínanie signálu alebo ochranu obvodov.
Bezpečnostné systémy: Integrované do systémov kontroly vstupu, poplašných zariadení a kamier.
Priemyselná automatizácia a rôzne nástroje na testovanie čipov, testery automobilov atď.
Lekárske a meracie zariadenia: Vďaka nízkej tvorbe tepla a vysokej stabilite sú vhodné na citlivé prepínanie signálov v presných prístrojoch alebo testovacích systémoch.
| Parametre kontaktu |
| Názov parametra | Hodnota parametra |
| model | SR |
| Kontaktné materiály | Ru/Rh |
| Kontaktný odpor | ≤100mΩ Max. (pri 1A 16VDC) |
| Menovité zaťaženie (odporové) | 0,1A 125VAC / 0,5A 24VDC |
| Maximálny spínací prúd | 0,5A |
| Maximálne spínacie napätie | 200 VAC |
| Maximálny spínací výkon | 10 VA (AC)/10 W (DC) $ $ |
| Výkonnostné parametre |
| Čas vtiahnutia (menovité napätie) | 0,55 ms Max. |
| Čas uvoľnenia | 0,2 ms Max. |
| Izolačný odpor | Minimálne 100 MΩ (pri 500 V DC) |
| Dielektrikum odoláva tlaku | Kontakt na kontakt: 200VAC, 50/60Hz po dobu 1 minúty |
| Dielektrikum odoláva tlaku | Spojenie kontakt-cievka: 1400VAC, 50/60Hz po dobu 1 minúty |
| Odolný voči vibráciám (trvanlivý) | 10-55Hz, duálna amplitúda 1,5 mm |
| Odolnosť voči vibráciám (pre poruchy) | 10-55Hz, duálna amplitúda 1,5 mm |
| Odolnosť proti nárazu (porucha) | 20G min |
| Odolnosť proti nárazu (trvanlivosť) | 100G min |
| Mechanická životnosť | 100 000 000 krát |
| Elektrická životnosť | 10 000 000 krát |
| Teplota okolia | -40 ℃ až 85 ℃ (bez kondenzácie) |
| hmotnosť | Približne 3 g $ $ |
| Parametre cievky (20℃) |
| Menovité napätie (VDC) | Menovitý prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Menovitý výkon | Zásuvné napätie (max.) | Uvoľňovacie napätie (min.) | Maximálne trvalé aplikované napätie |
| 3 | 0.012 | 250 | Približne 0,036 W | 75% menovitého napätia | 10 % menovitého napätia | 130% menovitého napätia |
| 5 | 0.01 | 500 | Približne 0,05 W |
| 12 | 0.012 | 1000 | Približne 0,144W |
| 24 | 0.012 | 2000 | Približne 0,288 W |
Vyššie uvedené hodnoty sú počiatočné hodnoty. Na výrobok nepripájajte maximálne napätie nepretržite dlhšie ako 10 minút, aby nedošlo k prehriatiu cievky.

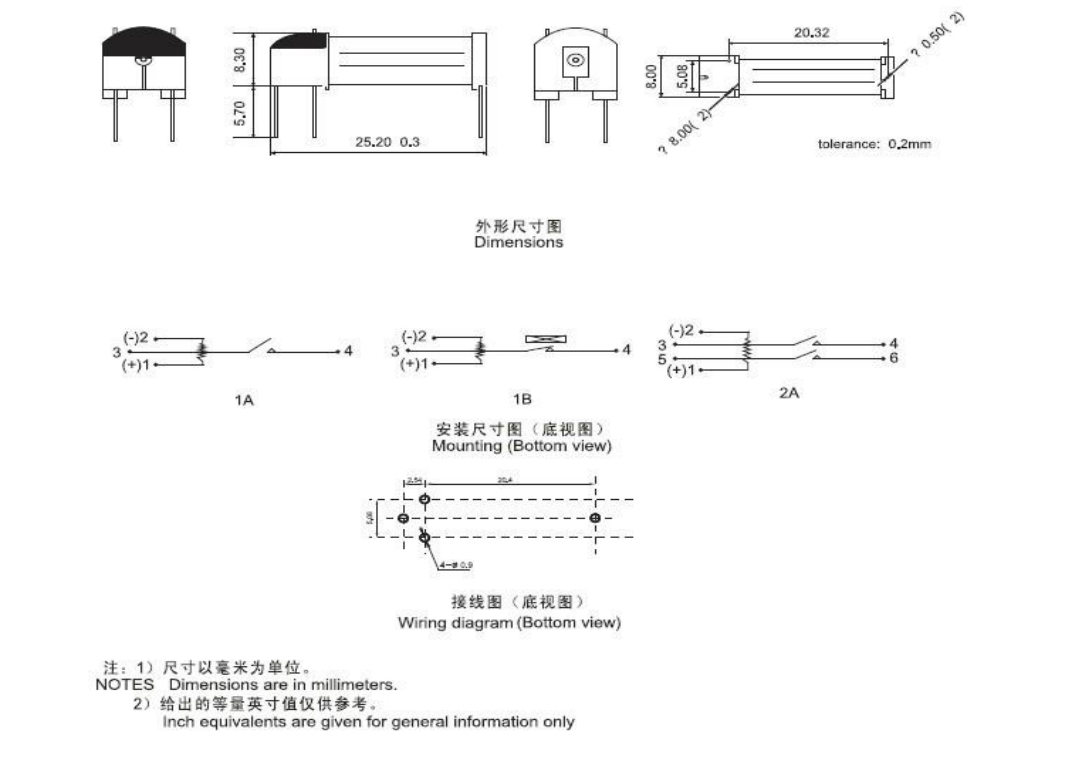

Obrysový rozmerový výkres, schéma zapojenia a schéma umiestnenia montážneho otvoru (jednotka: mm)
Objednávacia značka
SR - 1 - A - 05
1 2 3 4
1: Model: SIP
2: Počet skupín kontaktov: 1-1 pól
3: Typ kontaktu: C (Referencia C); H (odkaz A); B (odkaz B)
4: Menovité napätie: 3, 5, 12, 24 V DC
Zrieknutie sa zodpovednosti: Táto špecifikácia produktu slúži len pre zákazníkov a môže sa zmeniť bez upozornenia.
Pre Sheng Yuan nie je možné posúdiť všetky výkonové parametre požadované pre relé v každej konkrétnej aplikácii; preto by si zákazníci mali vyberať produkty, ktoré zodpovedajú ich špecifickým podmienkam používania. Pre zapečatené
relé, po inštalácii a vyčistení pred použitím otvorte vetracie otvory na kryte. Ak máte nejaké otázky, kontaktujte Sheng Yuan pre ďalšiu technickú podporu. Zodpovednosť za výber produktu však spočíva výlučne na zákazníkovi.
