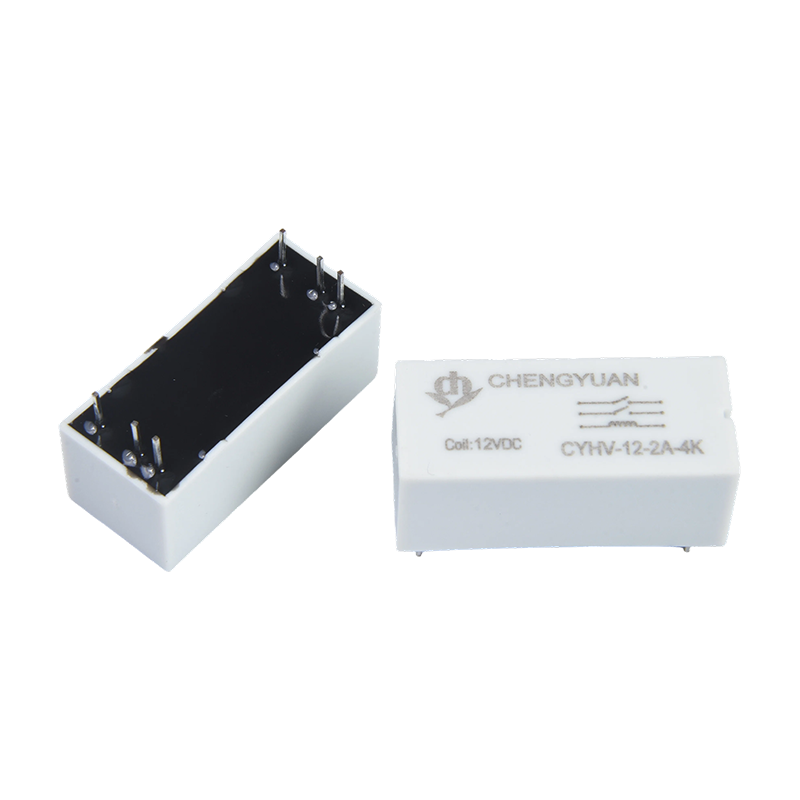

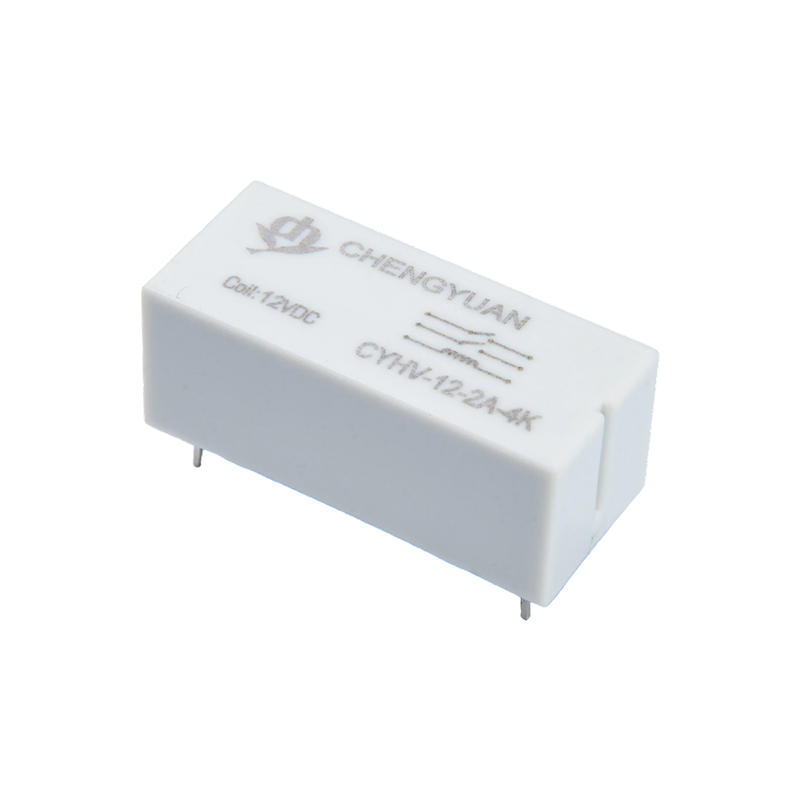

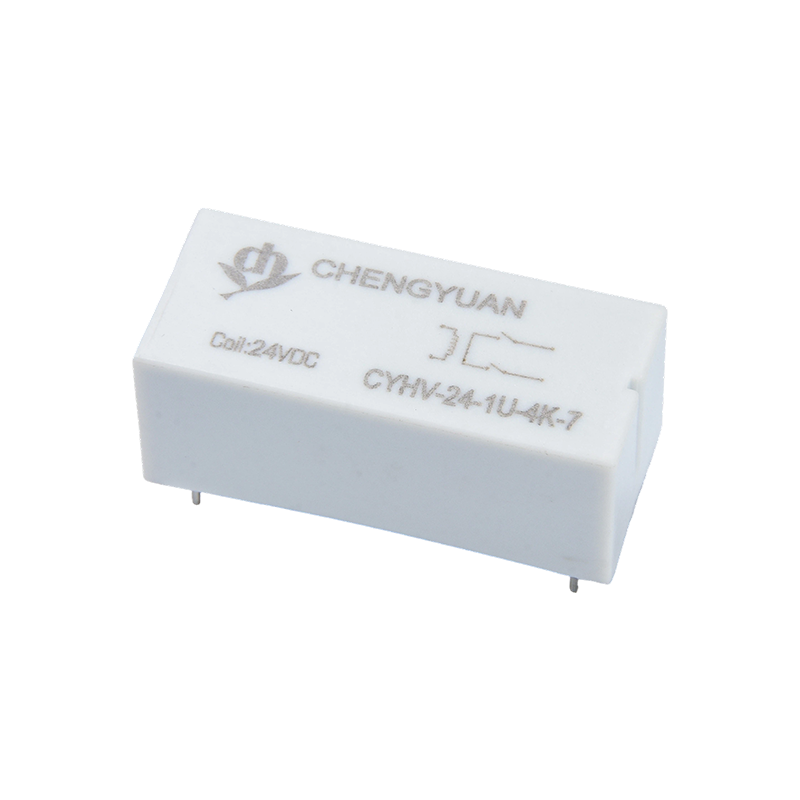

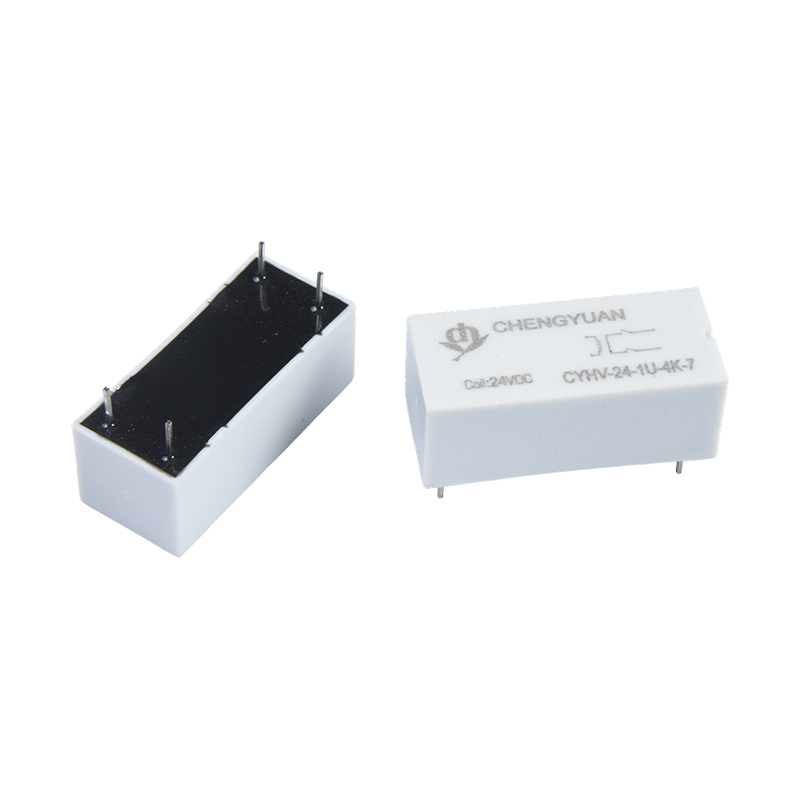

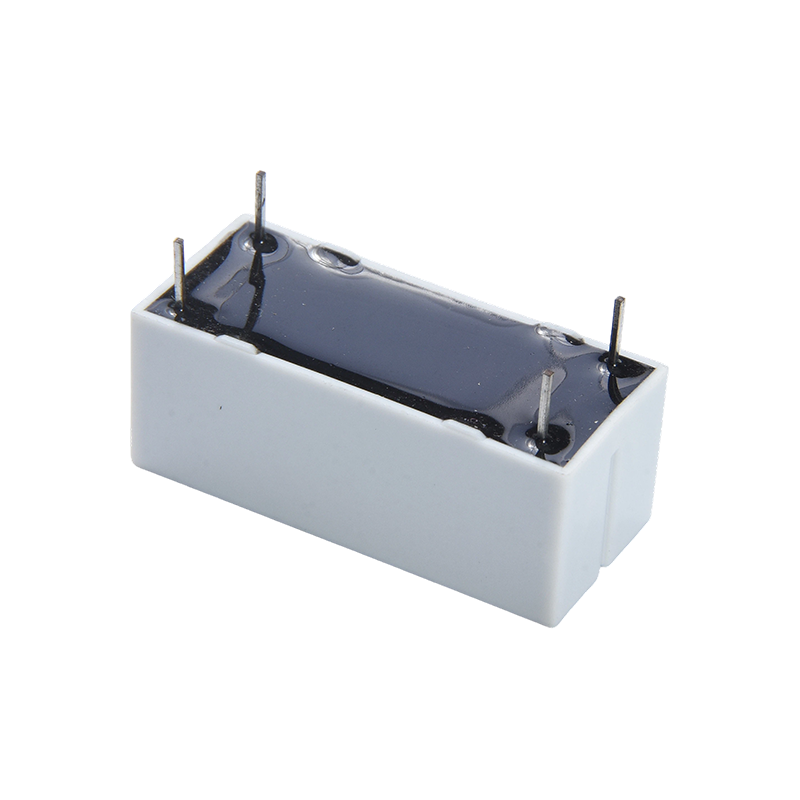

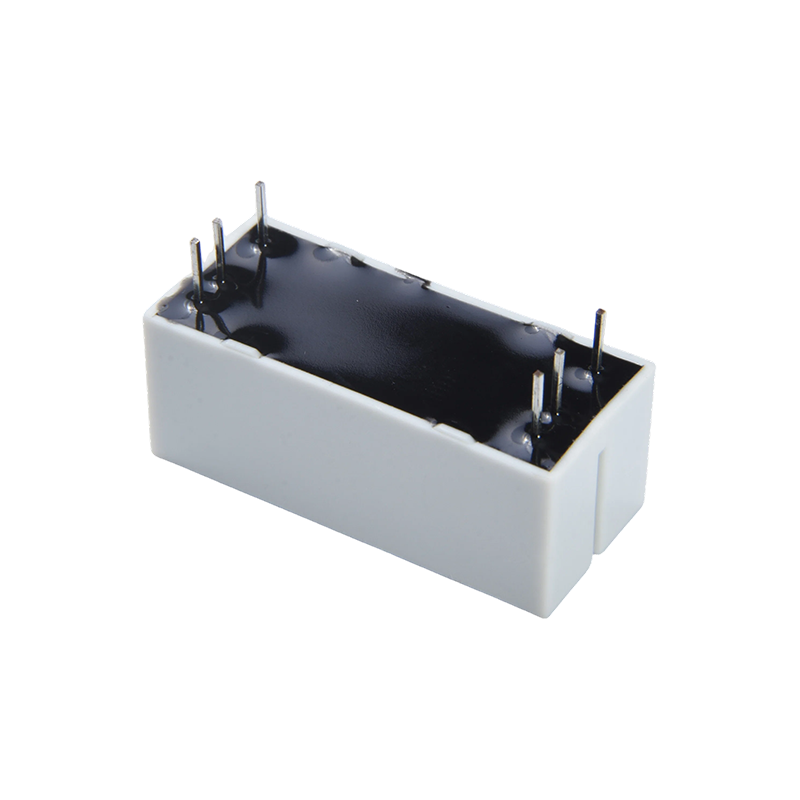

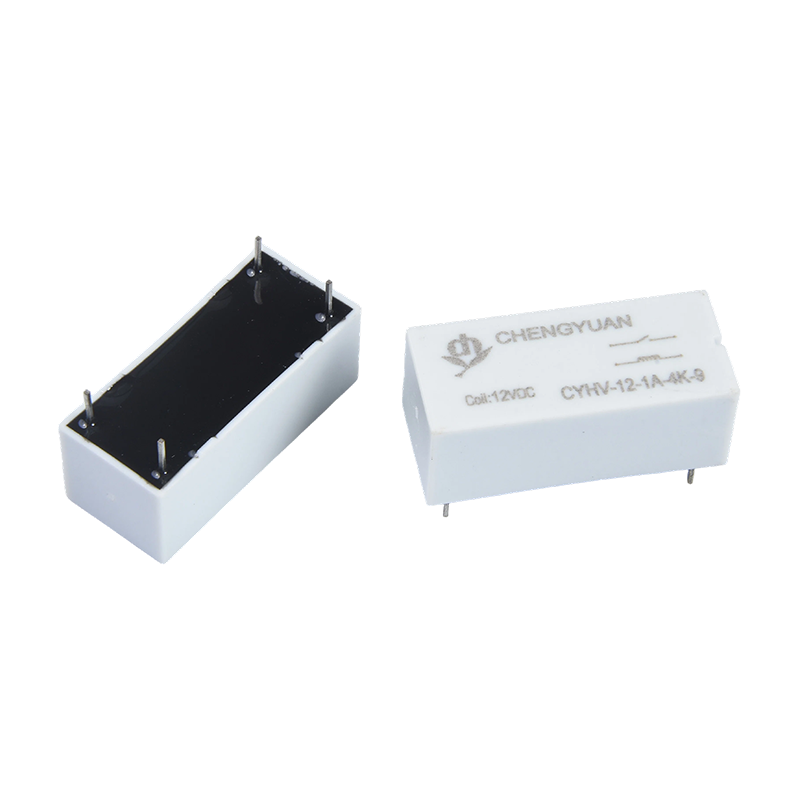

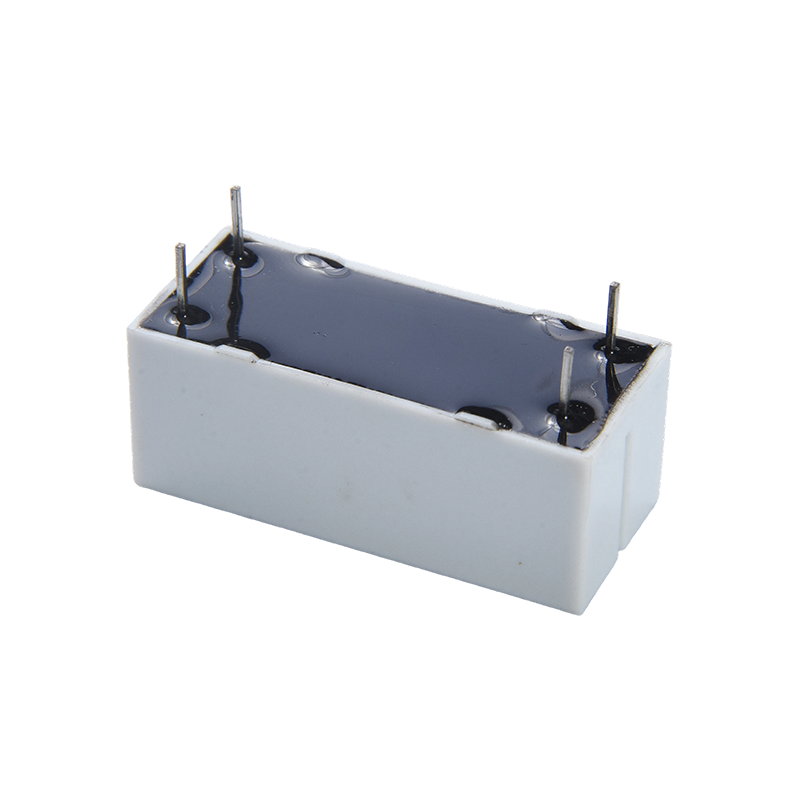

Výhody produktu:
Ultra-vysokonapäťová izolácia: Odolá napätiu medzi kontaktmi až do 6000 V, poskytuje vynikajúce vysokonapäťové izolačné schopnosti pre relé na úrovni PCB a účinne blokuje vysokonapäťové rušenie.
Vysokonapäťové nízkoprúdové spínanie: Optimalizované na spínanie slabých prúdov pod vysokým napätím (napr. 10 mA @ 1500 V DC) alebo konvenčných prúdov pod nízkym napätím (napr. 1 A @ 30 V DC), s jasne definovaným rozsahom použitia.
Utesnená štruktúra s dlhou životnosťou: Jazýčkový spínač je utesnený v inertnom plyne, bez pohyblivých opotrebiteľných častí, čo má za následok extrémne dlhú mechanickú životnosť a odolnosť voči okolitému prachu a vlhkosti.
Kľúčové vlastnosti:
Špecifikácie viacúrovňového zaťaženia: Podporuje rôzne podmienky zaťaženia: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, prispôsobené scenárom vysokonapäťového mikroprúdu aj nízkonapäťového konvenčného prúdu.
Cievka s vysokou citlivosťou: Nízka spotreba energie poháňanej cievkou, kompatibilná s nízkonapäťovými riadiacimi signálmi 3-24 V DC, jednoducho riadená priamo integrovanými obvodmi.
Kompaktná montáž na dosku plošných spojov: Miniatúrny dizajn balenia, priamo prispájkovaný k doske plošných spojov, šetrí miesto a je vhodný pre vnútorné usporiadanie prístrojov s vysokou hustotou.
Rýchla odozva: Rýchla činnosť jazýčkového spínača a krátky čas spínania spĺňajú požiadavky na časovanie pre vzorkovanie signálu v prístrojovom vybavení.
Hlavné aplikácie:
Zariadenia na monitorovanie bezpečnosti: Používa sa pri vzorkovaní vysokonapäťových signálov alebo prepínaní testovacích obvodov v monitoroch izolácie, testeroch odolnosti proti napätiu a detektoroch poruchového oblúka.
Presné prístroje: Integrované do vysoko presných napájacích zdrojov, meračov a lekárskych zobrazovacích zariadení (ako je riadenie röntgenového vysokonapäťového generátora) na zabezpečenie vysokonapäťovej izolácie a prepínania signálov.
Komunikácia a priemyselné riadenie: Používa sa ako spoľahlivý izolačný a prepínací komponent v komunikačných rozhraniach a vysokonapäťových vstupných moduloch PLC vyžadujúcich izoláciu vysokého potenciálu.
Nové energetické systémy: Aplikované v izolačných obvodoch vzorkovania napätia fotovoltaických invertorov a systémov správy batérií (BMS).
| Kontaktné údaje |
| Typ | CYHV |
| Kontaktný materiál | elektroplatnička Ir Rh |
| Dohoda o kontakte | 1A; 2A; 1U |
| Kontaktný odpor | 1A/2A:150mΩ Max. (pri 1A 16VDC) 1U:150mΩ*2 Max.(pri 1A 16VDC) |
| Menovité zaťaženie (odporové zaťaženie) | 100 W |
| Max. spínacieho prúdu | 1A |
| Max. spínacie napätie | 1000 V DC |
| Max. Prenosný prúd | 2,5 A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 1 ms Max. ( Žiadna dióda) |
| Čas uvoľnenia | 0,3 ms Max. ( Žiadna dióda) |
| Izolačný odpor | Minimálne 100 MΩ (pri 100 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: (1A/2A)4000VAC, (1U)6000VDC |
| Medzi cievkou a kontaktom: (1A/2A)4000VAC, (1U)6000VDC |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 100000000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 1000000 ops. (pri izbovej teplote) |
| Teplota okolia | -10 ℃ ~ 65 ℃ ( bez kondenzácie) |
| Hmotnosť | Pribl. 10 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 33.3 | 150 | 0.166 | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Údaje uvedené vyššie sú počiatočné hodnoty. Na cievku nepoužívajte maximálne povolené napätie dlhšie ako 10 minút, aby ste predišli prehriatiu cievky.

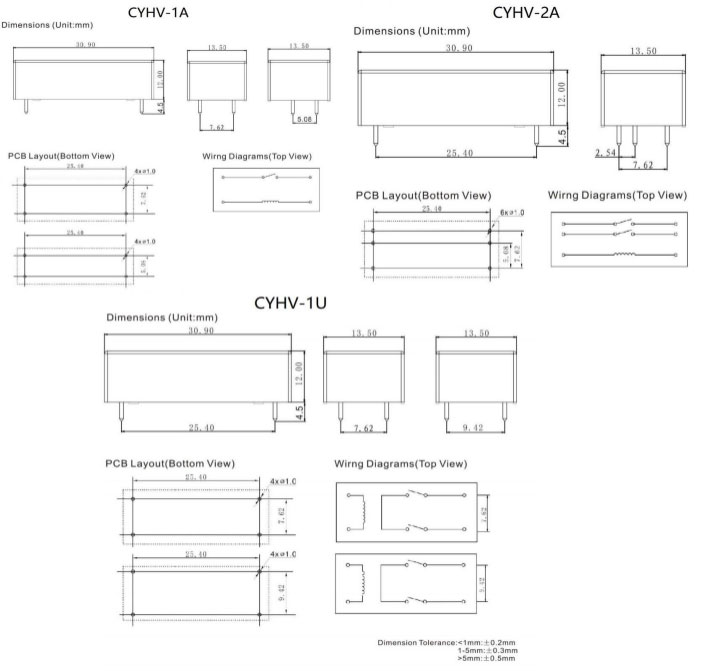

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)
Informácie o objednávke
CYHV - 1 A - 12 V DC -7 - XX
1 2 3 4 5 6
1： Typ： CYHV
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: A Od A ; U Od U
4: Nominálne napätie: 5,12,24V DC
5： Vzdialenosť chodidla： 5-5,08 ; 7-7,62 ; 9 – 9,42
6: Špeciálny Parameter: Nil-Standard type
Písmeno alebo číslo – špeciálna požiadavka
Vylúčenie zodpovednosti: Špecifikácia slúži iba na informáciu. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nepodarilo sa nám vyhodnotiť celú výkonnosť a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
vhodný produkt pre vlastnú aplikáciu. V prípade utesnených relé po inštalácii a vyčistení pred použitím otvorte ventilačný otvor v puzdre. V prípade akýchkoľvek otázok kontaktujte spoločnosť Chengyuan, ktorá vám poskytne technické služby. Je však zodpovednosťou používateľa určiť , ktorý produkt by sa mal použiť.
