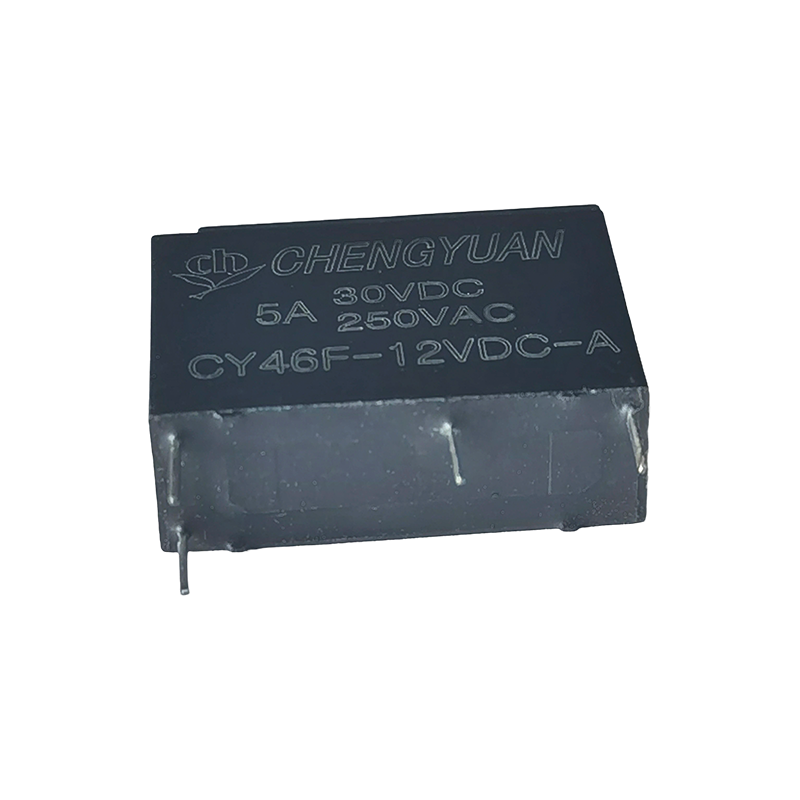

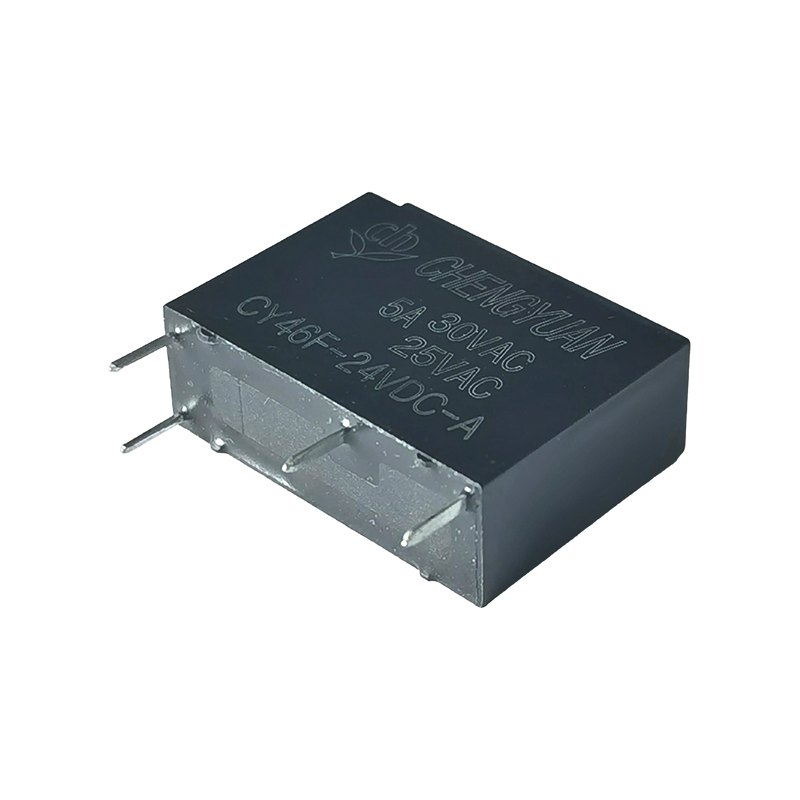

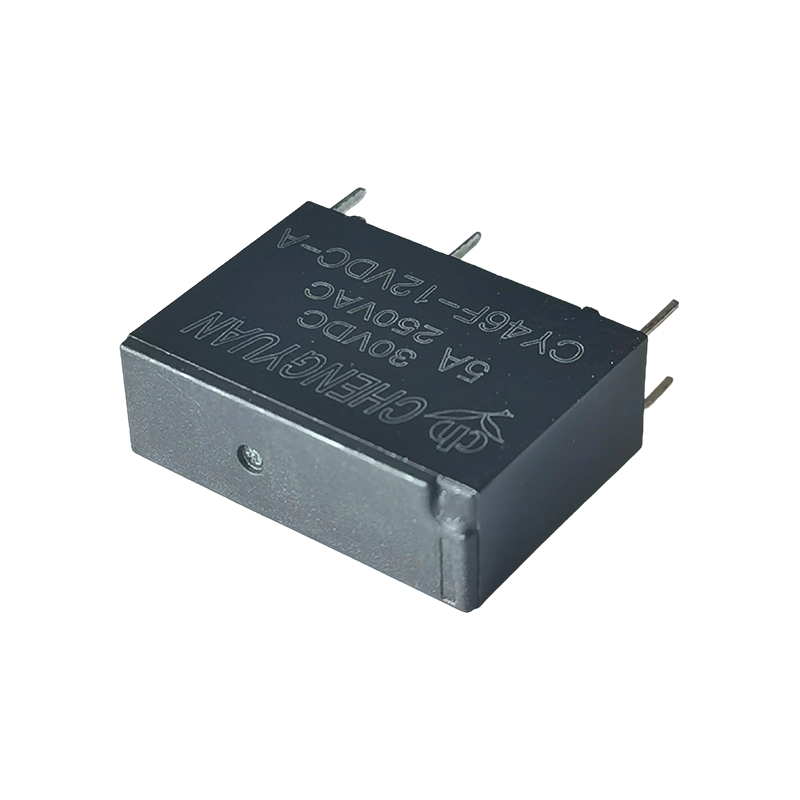

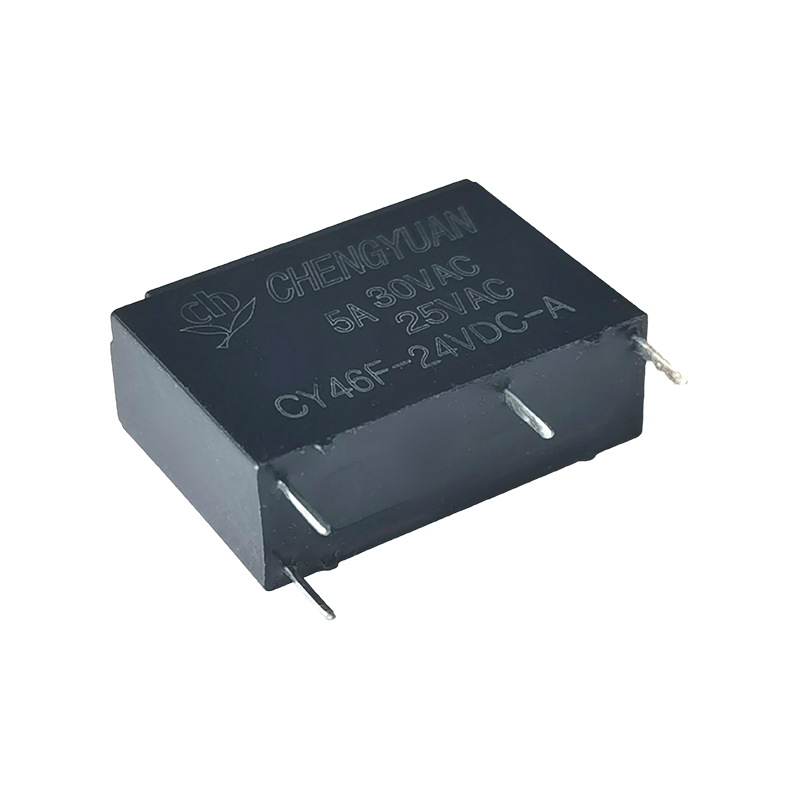

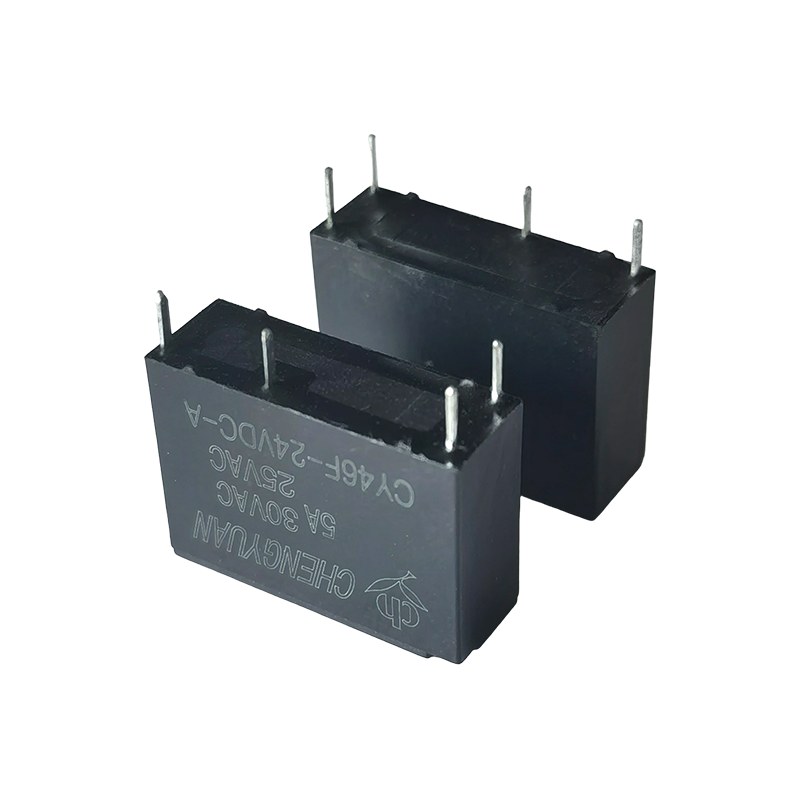

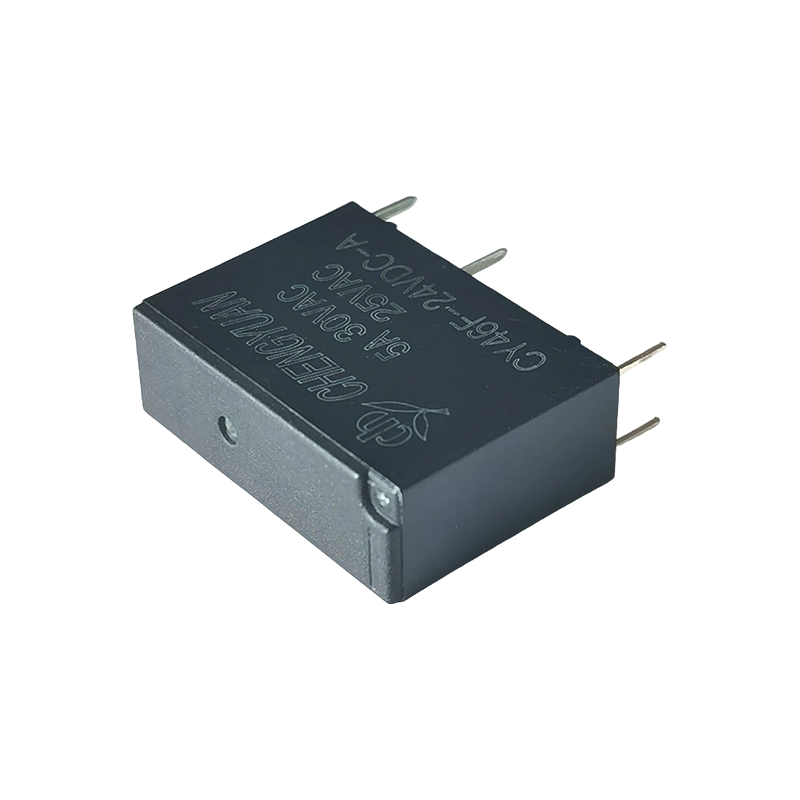

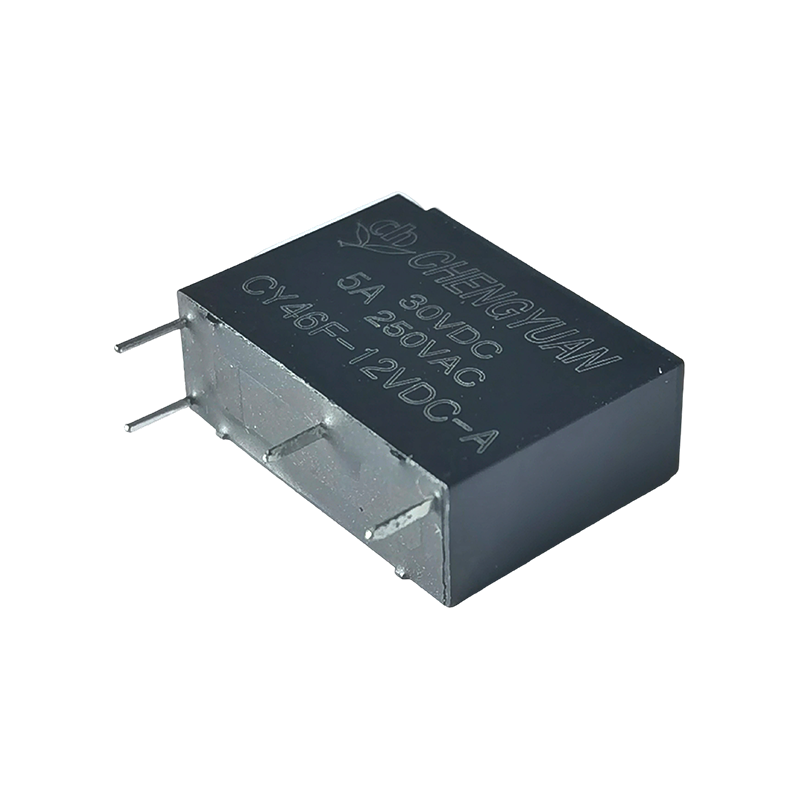

Vlastnosti:
• Kompaktná veľkosť (20*7,2*16,6mm), vhodná pre dosky plošných spojov s vysokou hustotou
• Vysoké výdržné napätie: 4000 V (medzi cievkou a kontaktmi)
• Kapacita spínania kontaktov 5A
Typické aplikácie:
1. Malé domáce spotrebiče: Ovládanie zapnutia/vypnutia pre malé domáce spotrebiče, ako sú mini variče ryže, malé zvlhčovače vzduchu, prenosné rýchlovarné kanvice a malé domáce ventilátory, ktoré spĺňajú požiadavky na miniaturizáciu týchto produktov;
2. Zariadenia spotrebnej elektroniky: Power banky, malé adaptéry, moduly na riadenie nabíjania digitálnych produktov a prepínanie okruhov v malých audio a video prehrávačoch, ktoré využívajú ich ultra malé rozmery pre husté rozloženie PCB;
3. Priemyselné pomocné riadenie: Prepínanie signálov malých snímačov, miniatúrne rozširujúce moduly PLC a pomocné riadiace obvody pre automatizačné zariadenia (ako je ovládanie kontrolky, ovládače malých solenoidových ventilov), kompatibilné s bežnými priemyselnými riadiacimi napätiami 5VDC-24VDC;
4. Inteligentné domáce terminály: Správa napájania pre inteligentné senzorové uzly, malé inteligentné prepínače a moduly na príjem bezdrôtového diaľkového ovládania, ktoré spĺňajú požiadavky na nízkoenergetický a miniaturizačný dizajn zariadení inteligentných domácností;
5. Bezpečnostné a medicínske pomocné zariadenia: Signálne spúšťacie obvody pre malé bezpečnostné detektory (ako sú dverové a okenné senzory, dymové detektory) a vnútorné prepínanie obvodov pre prenosné medicínske pomocné zariadenia (ako sú malé pulzné oxymetre), zabezpečujúce stabilnú prevádzku;
6. Pomocná elektronika pre automobilový priemysel: Riadiace obvody pre malé elektrické spotrebiče v interiéroch automobilov (ako sú ventilátory automobilov, okolité svetlá), kompatibilné s bežnými špecifikáciami napätia 12 V DC vo vozidlách.
Kontaktné údaje
| Typ | CY46F |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 5A250 VAC |
| Max. spínací prúd | 5A |
| Max. spínacie napätie | 250VAC |
| Max. prepínanie napájania | 1250 VA |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 20 ms Max. (bez diódy) |
| Čas uvoľnenia | 10 ms Max. (bez diódy) |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 750 VAC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 4000VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 operácií (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ ( bez kondenzácie) |
| Hmotnosť | Pribl. 3,9 g $ $ |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 40 | 125 | Približne 0,20 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Približne 0,36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Údaje uvedené vyššie sú počiatočné hodnoty. Nenapájajte maximálne prípustné napätie na cievku na viac ako 10 minút , aby ste predišli prehriatiu tejto cievky.

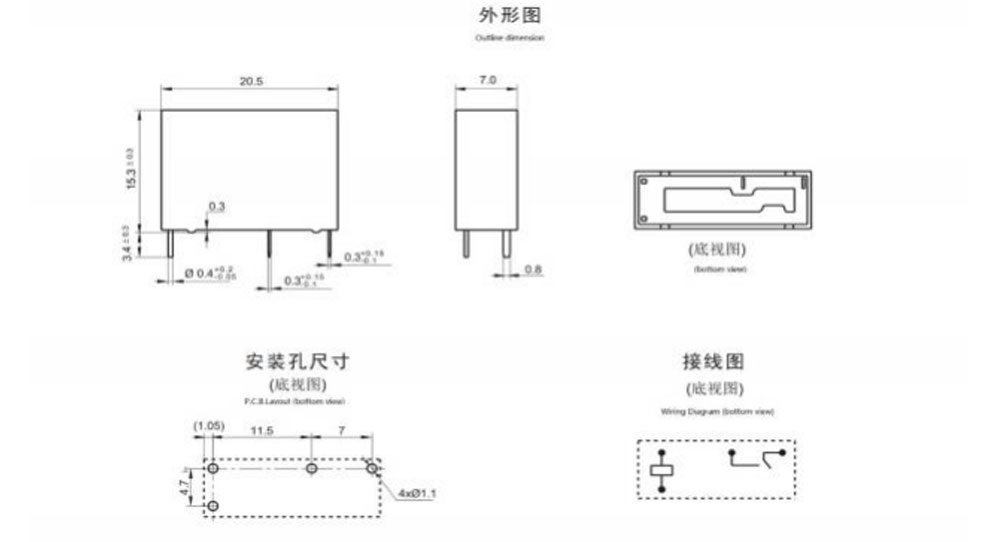

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

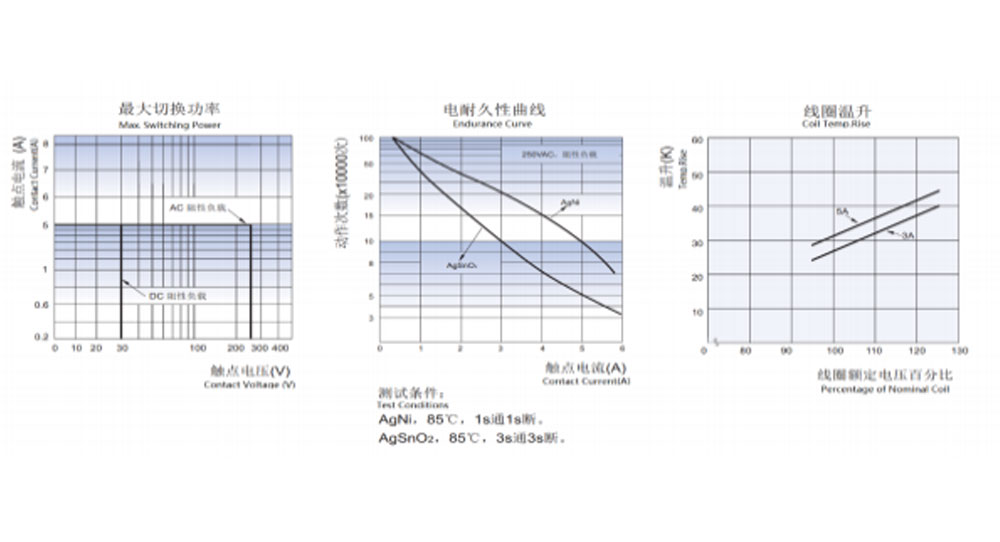

Charakteristické krivky
Informácie o objednávke
CY46F - 1 - A - 12 V DC - D - T - XX
1 2 3 4 5 6 7
1：Typ：CYF3
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: C Od C ; H Od A ; B Od B
4: Nominálne napätie: 5,6,9,12,18,24V DC
5: Príkon cievky: D-0,36 W L-0,2 W
6: Ochranná konštrukcia: odolná voči S-Flux,
Umývateľný typ SH
7: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Po vyhodnotení CHENGYUAN je k dispozícii prispôsobená špeciálna prípona.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
