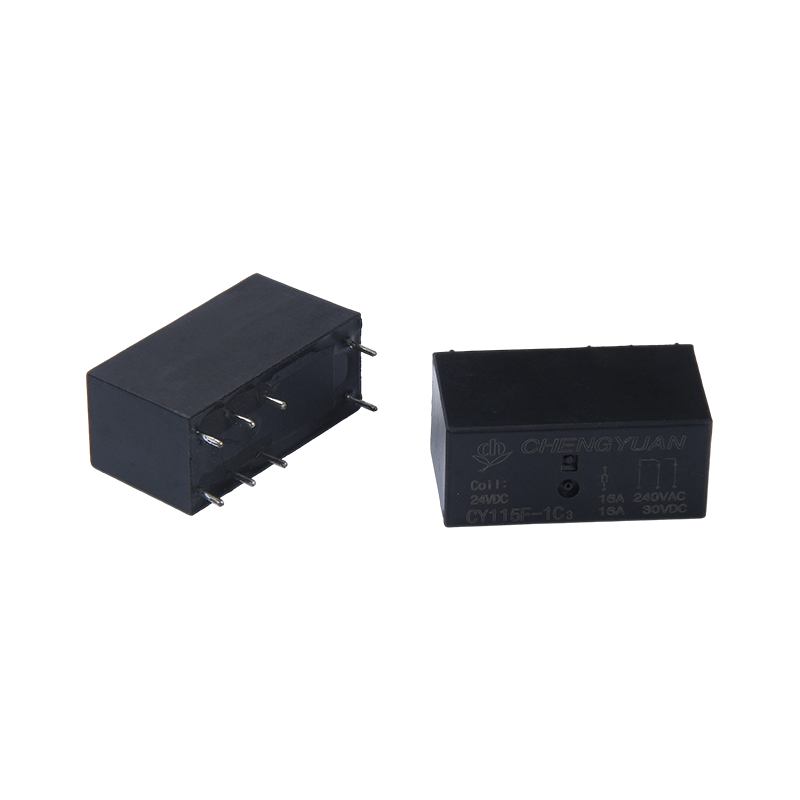

I. Výhody
1. Prispôsobivosť vysokej záťaži: Schopnosť spínania vysokoprúdových kontaktov 16A umožňuje priame riadenie záťaže stredného až vysokého výkonu bez potreby ďalších zosilňovacích obvodov.
2. Silná prispôsobivosť k životnému prostrediu: Odolnosť voči vysokému napätiu zvláda kolísanie napätia v zložitých prostrediach elektrickej siete, čím znižuje riziko poruchy.
3. Vysoká všestrannosť: Široký rozsah napätia cievky a štandardné balenie PCB zaisťuje kompatibilitu s rôznymi dizajnmi priemyselných zariadení, čím zvyšuje opätovnú použiteľnosť produktu.

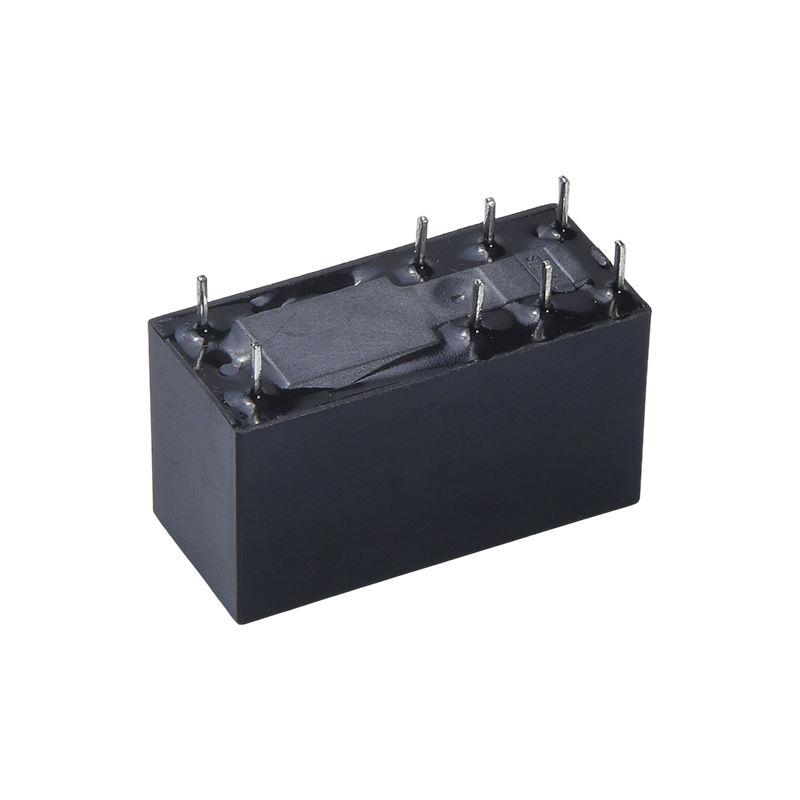

II. Štruktúra produktu a funkcie inštalácie
1. Špecifikácie balenia: Používa 8-pinový balík PCB s primeraným rozložením kolíkov, čo uľahčuje automatizované zváranie a hromadnú montáž;
2. Kompaktný dizajn: Kompaktná veľkosť spĺňa požiadavky na hustú inštaláciu vnútorných zariadení, šetrí miesto na doske PCB a prispieva k miniaturizácii produktu.
3. Typ štruktúry: Štruktúra SPDT (Single-Pole Double-Throw) poskytuje jasnú logiku prepínania, ktorá sa prispôsobuje rôznym potrebám prepínania obvodov.
III. Použiteľné aplikačné scenáre
1. Priemyselné riadenie: Vhodné na riadenie motora, riadenie stykača a prepínanie obvodov v zariadeniach priemyselnej automatizácie;
2. Domáce spotrebiče: Vhodné na ovládanie napájania a prepínanie záťaže vo vysokovýkonných domácich spotrebičoch, ako sú klimatizácie, práčky a chladničky;
3. Bezpečnostné a napájacie zariadenia: Použiteľné na ovládanie prepínačov v bezpečnostných monitorovacích systémoch, napájacích zdrojoch UPS a konverzii invertorových obvodov;
4. Automobilová elektronika: Môže sa použiť na riadenie záťaže pomocných elektrických spotrebičov v automobiloch (vyžaduje zhodu so zodpovedajúcimi špecifikáciami napätia).
Kontaktné údaje
| Typ | CY115F |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ max. (pri 1 A 6 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 16A 250 VAC |
| Max. spínací prúd | 16A |
| Max. spínacie napätie | 277 VAC |
| Max. prepínanie napájania | 4432 VA |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 15 ms Max. (bez diódy) |
| Čas uvoľnenia | 5 ms Max. ( Žiadna dióda) |
| Izolačný odpor | Min. 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1 000 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 5000VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min. |
| Deštruktívne | 100 G min. |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ ( bez kondenzácie) |
| Hmotnosť | Pribl. 13,5 g $ $ |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating Fower | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 80.00 | 62.5 | Približne 0,4 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Údaje uvedené vyššie sú počiatočné hodnoty. Nenapájajte maximálne prípustné napätie na cievku na viac ako 10 minút , aby ste predišli prehriatiu tejto cievky.

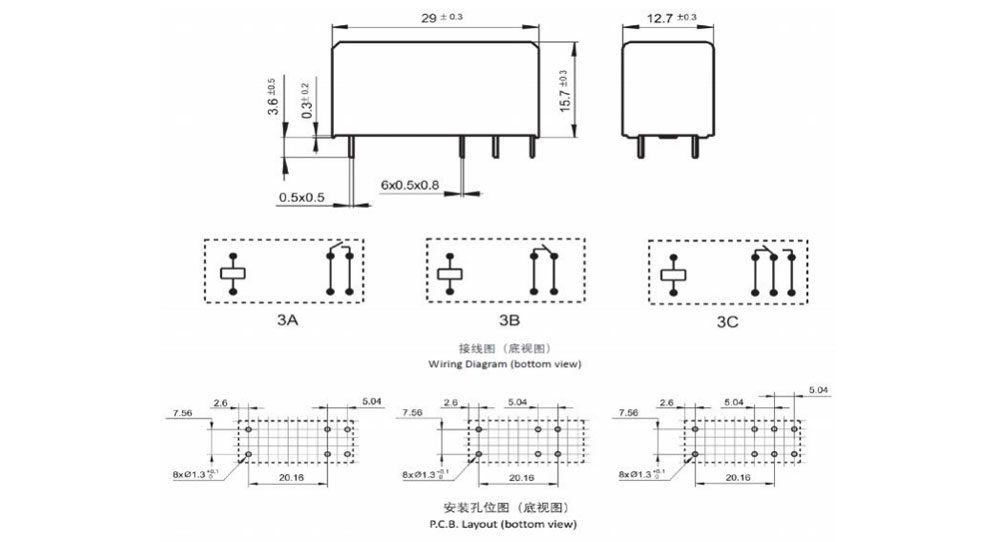

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (jednotka: mm)

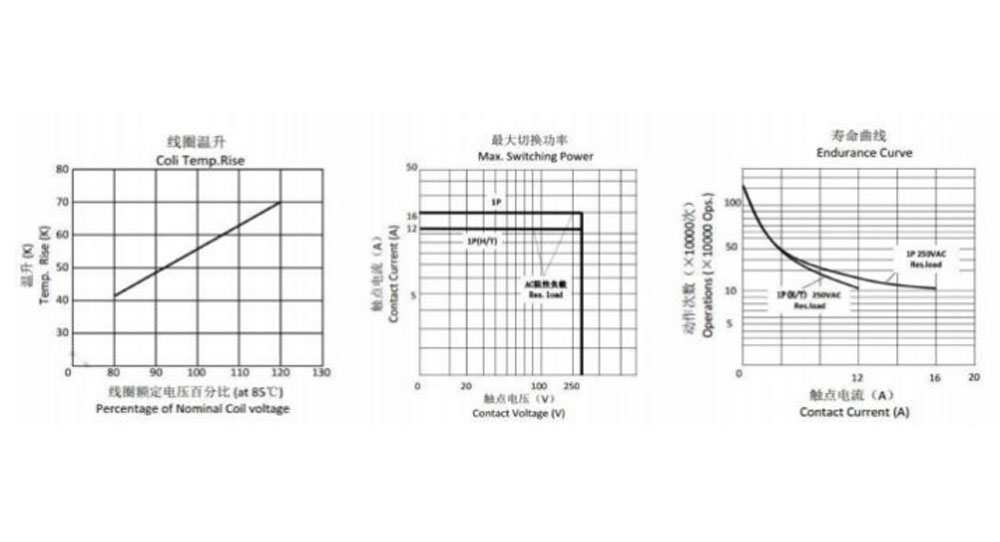

Charakteristické krivky
Informácie o objednávke
CY115F - 1 - C - 12 V DC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CY115F
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: A-Formulár A ; B formulár B ; C-Formulár C
4: Nominálne napätie: 5,6,9,12,18,24,48V DC
5: Farba obalu: B-čierna
6: Príkon cievky: D-0,4W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH – Utesnený typ umývateľný
8: Špeciálny Parameter: Nil-Standard typ
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nedajú používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo povrchová úprava sa neodporúča po montáži relé odolných voči taveniu na dosku plošných spojov.
Vylúčenie zodpovednosti: Špecifikácia slúži iba na informáciu. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nepodarilo sa nám vyhodnotiť celú výkonnosť a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre ich vlastnú aplikáciu. V prípade utesnených relé po inštalácii a vyčistení pred použitím otvorte ventilačný otvor v puzdre. V prípade akýchkoľvek otázok kontaktujte spoločnosť Chengyuan, ktorá vám poskytne technické služby. Je však zodpovednosťou používateľa určiť , ktorý produkt by sa mal použiť.
