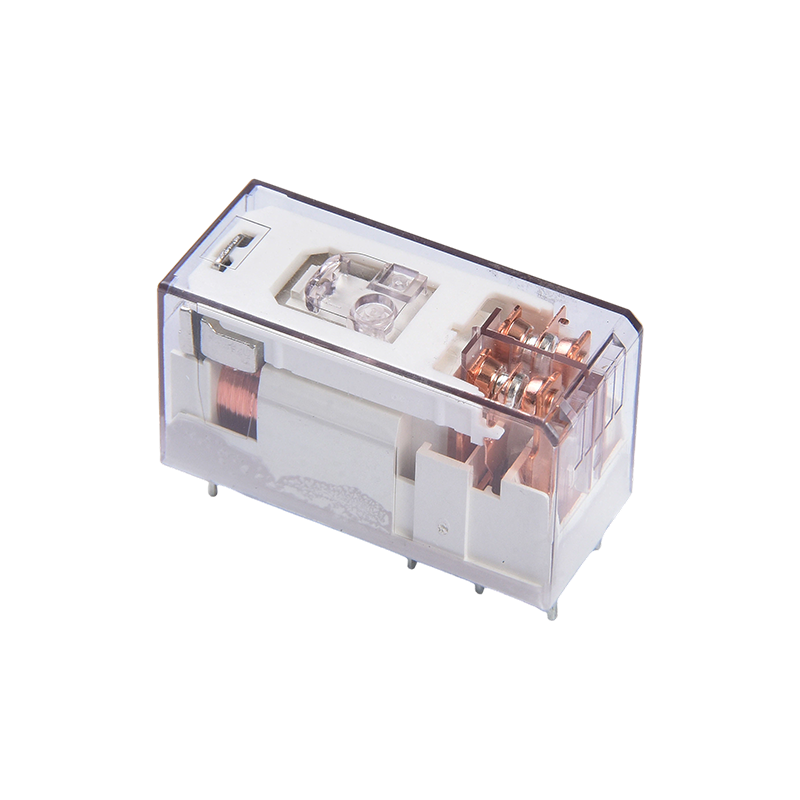

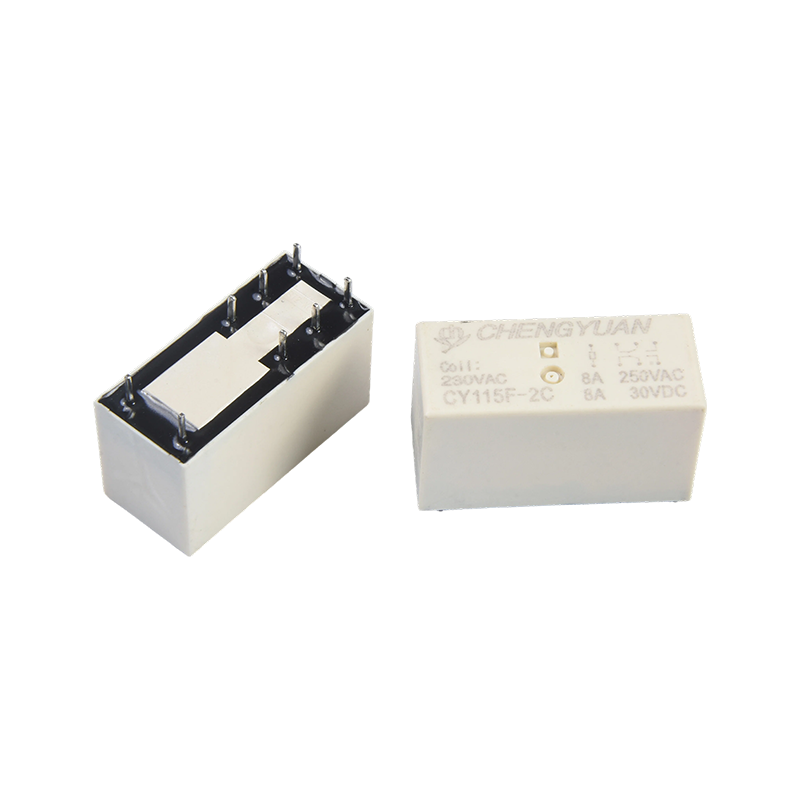

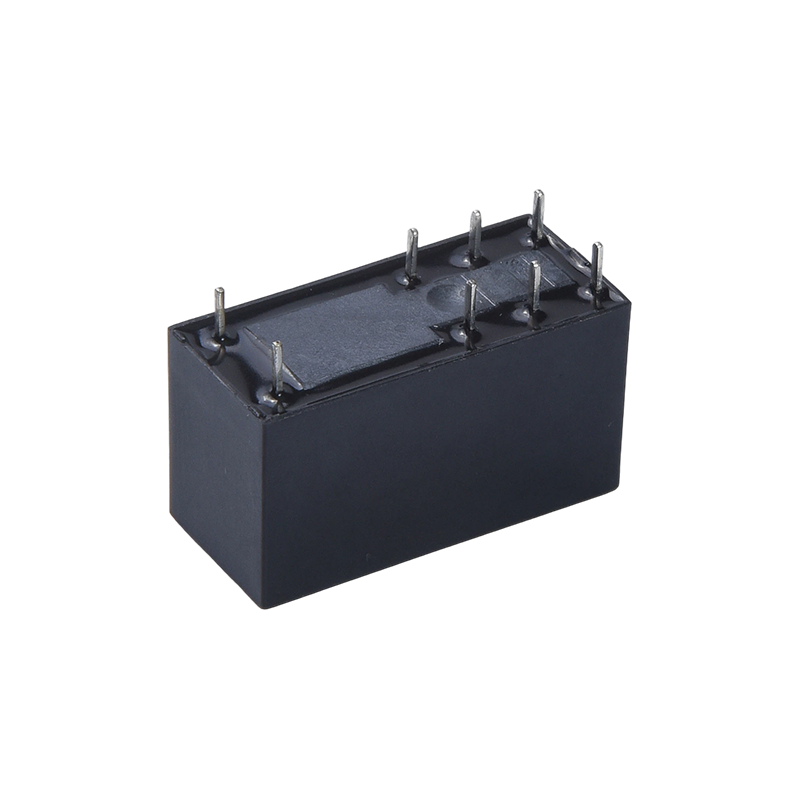

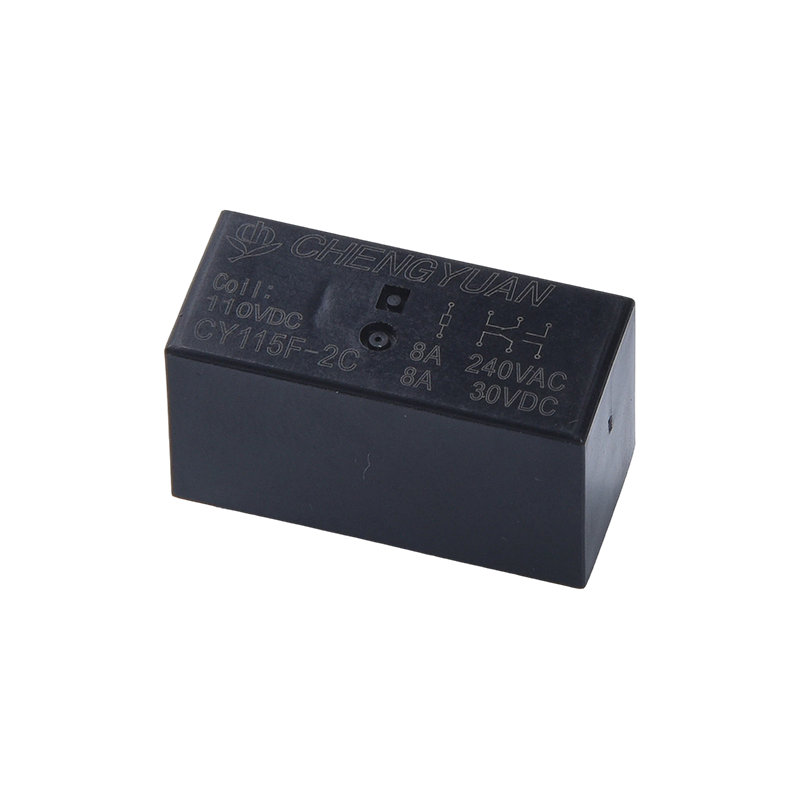

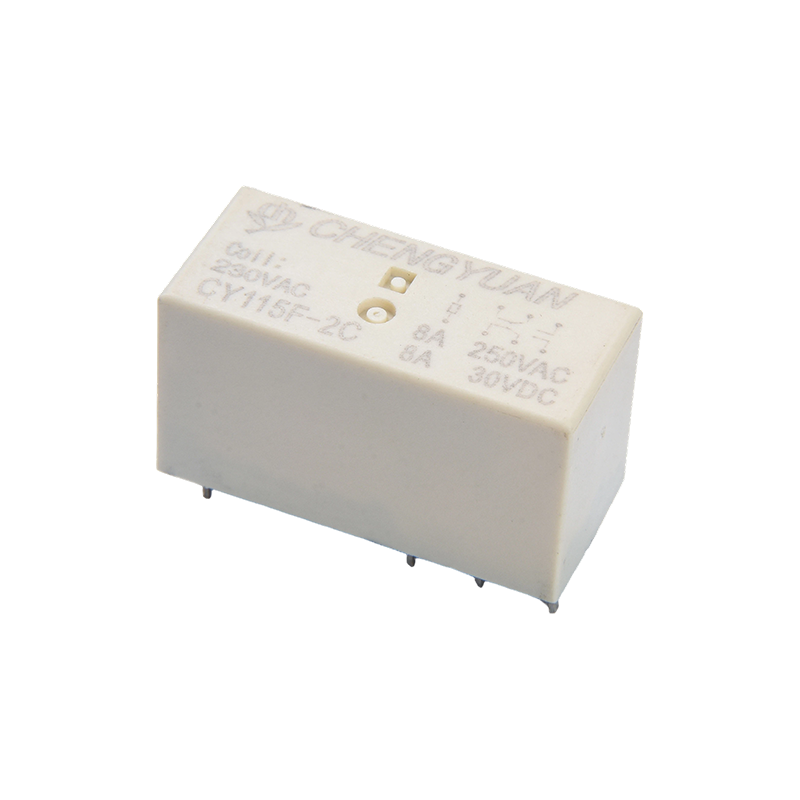

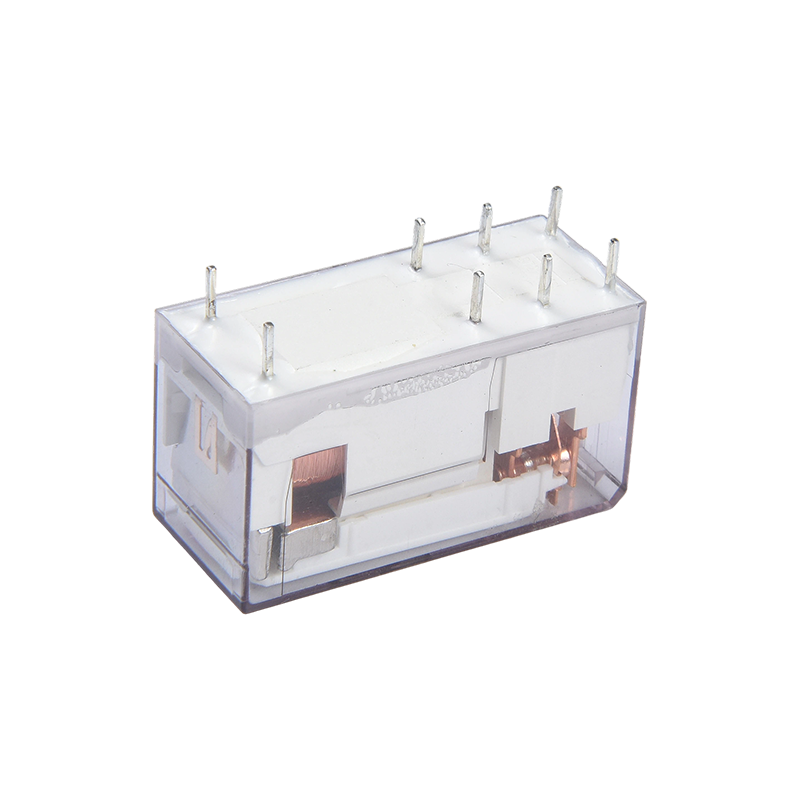

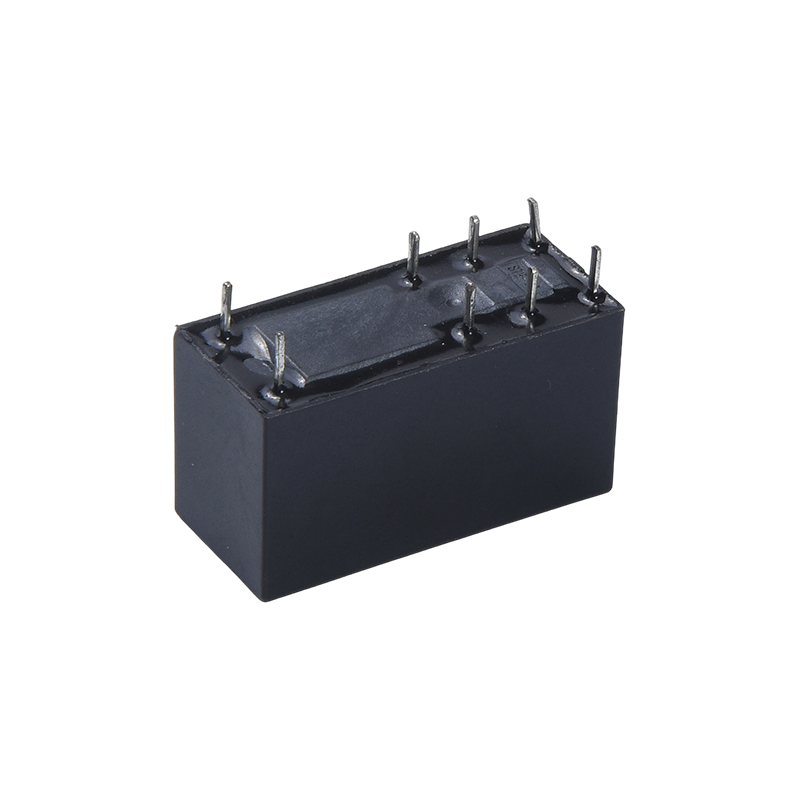

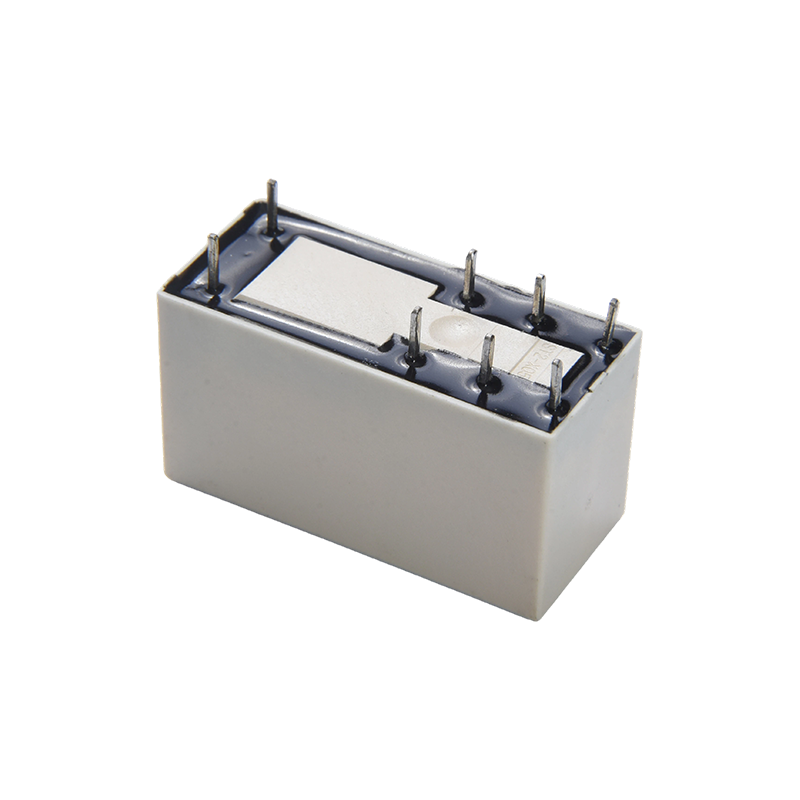

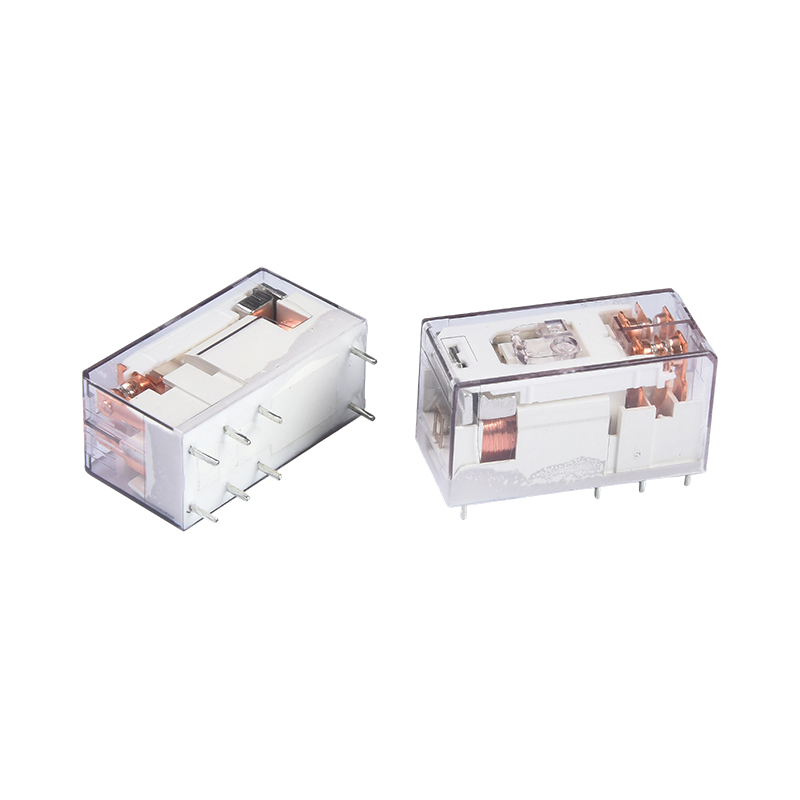

Vlastnosti produktu:
• Kapacita spínania vysokej záťaže: Kontakty podporujú prúdové spínanie 8 ampérov, efektívne riadia vysokovýkonné obvody a spĺňajú rôzne požiadavky na záťaž.
• Dizajn s nízkou spotrebou energie: Citlivosť cievky je len 0,4 W, čo pomáha znižovať celkovú spotrebu energie zariadenia a tvorbu tepla.
• Vysokonapäťová odolnosť a izolácia: Napäťová odolnosť medzi cievkou a kontaktmi dosahuje 5000 voltov, čo poskytuje spoľahlivú elektrickú izoláciu a zaisťuje bezpečnú prevádzku.
• Kompaktná štruktúra: Malá veľkosť optimalizuje využitie priestoru, vďaka čomu je ideálna pre hustú montáž na dosky plošných spojov.
• Citlivé ovládanie: Ovláda vysokovýkonné obvody so slabými signálmi, čo umožňuje diaľkové ovládanie a izoláciu v automatizovaných systémoch.
Typické aplikácie:
• Domáce spotrebiče: Používajú sa v práčkach, klimatizáciách, mikrovlnných rúrach a iných zariadeniach na ovládanie okruhu motorov alebo vykurovacích telies.
• Priemyselná automatizácia: Vhodné pre riadiace systémy PLC, pohony motorov a solenoidových ventilov, poskytujúce stabilné automatické prepínanie.
• Nové energetické zariadenia: Používa sa v zdrojoch neprerušiteľného napájania UPS, systémoch na ukladanie energie a invertoroch ako spoľahlivý automatický spínač.
• Smart Home: Používa sa na ovládanie klimatizácií, podlahového kúrenia, závesov a iných systémov na diaľkové inteligentné riadenie.
• Audio-vizuálne a zobrazovacie vybavenie: Používa sa v audio systémoch, monitoroch a iných zariadeniach na zabezpečenie presného prepínania signálov a napájania.
Kontaktné údaje
| Typ | CY115F |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ max. (pri 1 A 6 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 8A 250 VAC |
| Max. spínací prúd | 10A |
| Max. spínacie napätie | 277 VAC |
| Max. prepínanie napájania | 2500 VA |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 15 ms Max. (bez diódy) |
| Čas uvoľnenia | 5 ms Max. (bez diódy) |
| Izolačný odpor | Min. 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1000VAC, 50/60Hz po dobu 1min |
| Medzi cievkou a kontaktom: 5000VAC, 50/60Hz po dobu 1min |
| Medzi sadami kontaktov: 2 500 V AC, 50/60 Hz na 1 min |
| Odolnosť voči vibráciám | Deštruktívne | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10-55Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min. |
| Deštruktívne | 100 G min. |
| Vytrvalosť | Mechanická odolnosť （10800ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Približne 13,5 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 80.00 | 62.5 | Približne 0,4 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Údaje uvedené vyššie sú počiatočné hodnoty. Na cievku nepoužívajte maximálne povolené napätie dlhšie ako 10 minút, aby ste predišli prehriatiu cievky.

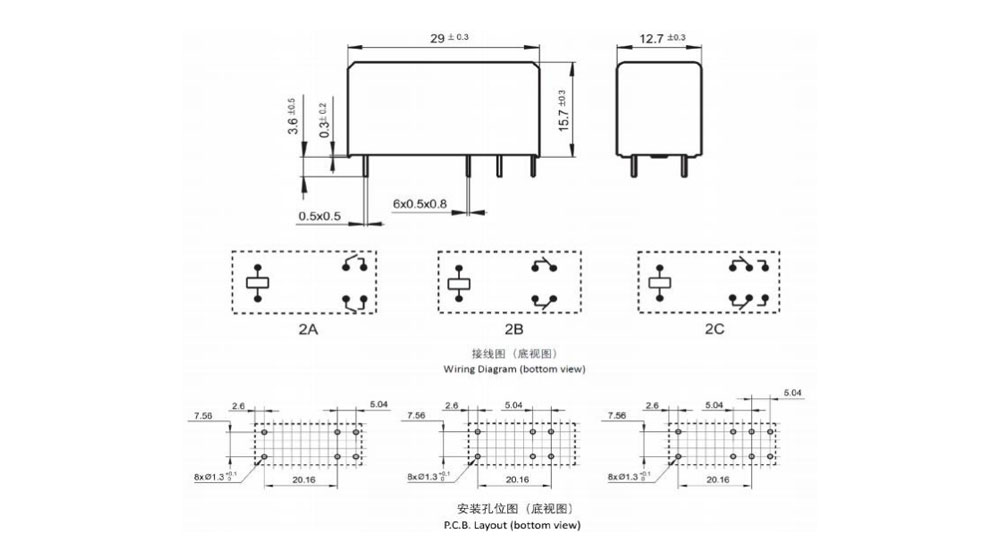

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

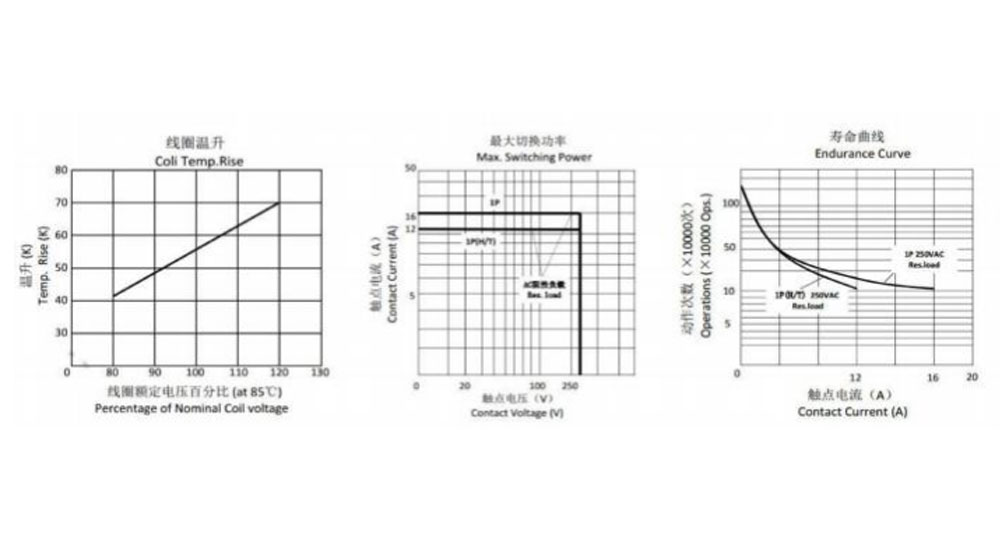

Charakteristické krivky
Informácie o objednávke
CY115F - 2 - C - 12 V DC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Typ：CY115F
2: Počet pólov: 2 – 2 póly
3: Usporiadanie kontaktu: A-Formulár A ; B formulár B ; C-Formulár C
4: Nominálne napätie: 5,6,9,12,18,24,48V DC
5: Farba obalu: B-čierna
6: Príkon cievky: D-0,4W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH-Utesnený typ umývateľný
8: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo - Špeciálna požiadavka
Relé odolné voči toku sa nedajú používať v prostredí so znečisťujúcimi látkami ako H2S , SO2 , NO2 , prach atď.
Po montáži relé odolných voči taveniu na doske plošných spojov sa neodporúča čistenie vodou ani povrchový proces.
Vylúčenie zodpovednosti: Špecifikácia slúži iba na informáciu. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nepodarilo sa nám vyhodnotiť všetku výkonnosť a všetky parametre pre všetky možné aplikácie . Používatelia by teda mali mať správnu pozíciu na výber
vhodný produkt pre vlastnú aplikáciu. V prípade utesnených relé po vyčistení ventilátora po inštalácii pred použitím otvorte ventilačný otvor v puzdre. Ak máte akýkoľvek dotaz, kontaktujte Chengyuan a požiadajte ho o technické služby. Je však zodpovednosťou používateľa určiť , ktorý produkt by sa malo použiť.
