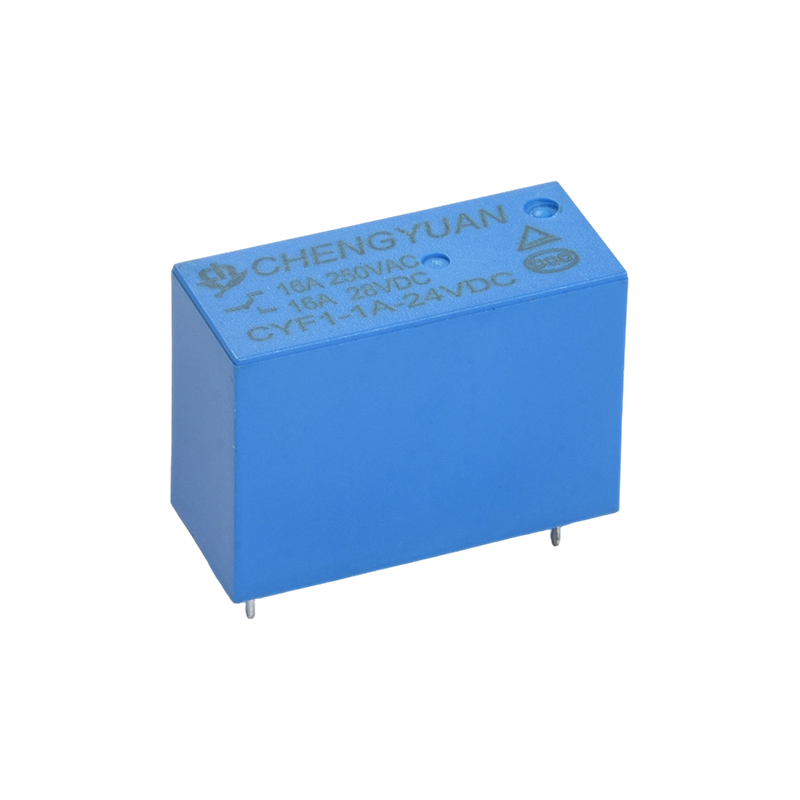

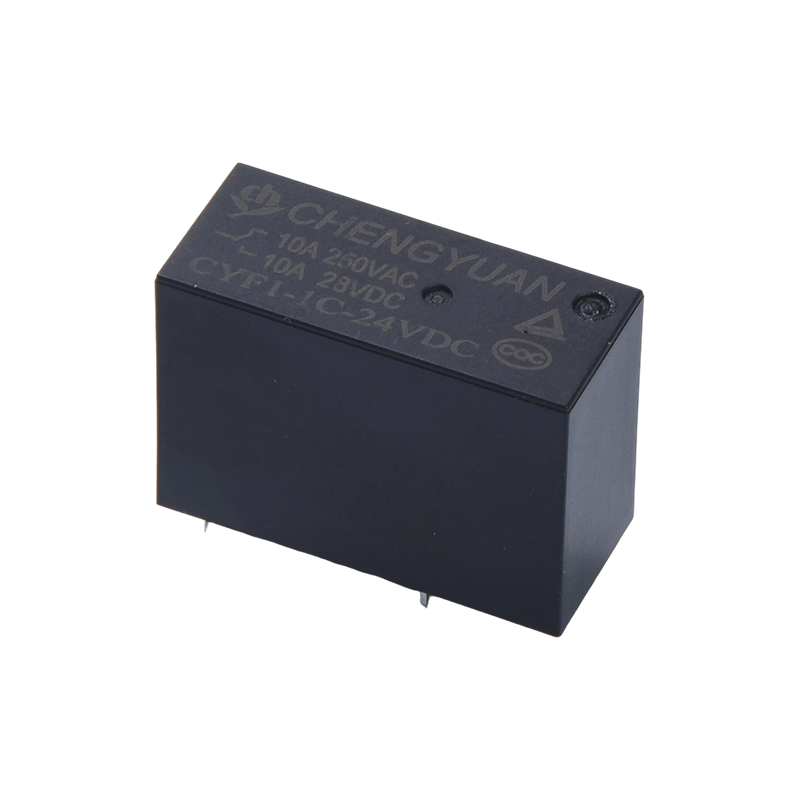

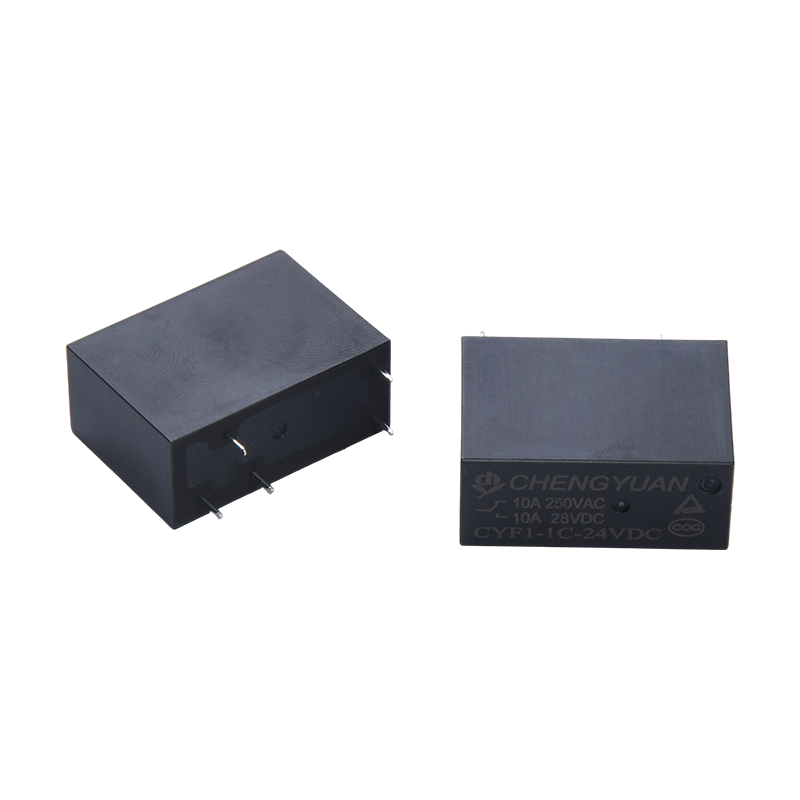

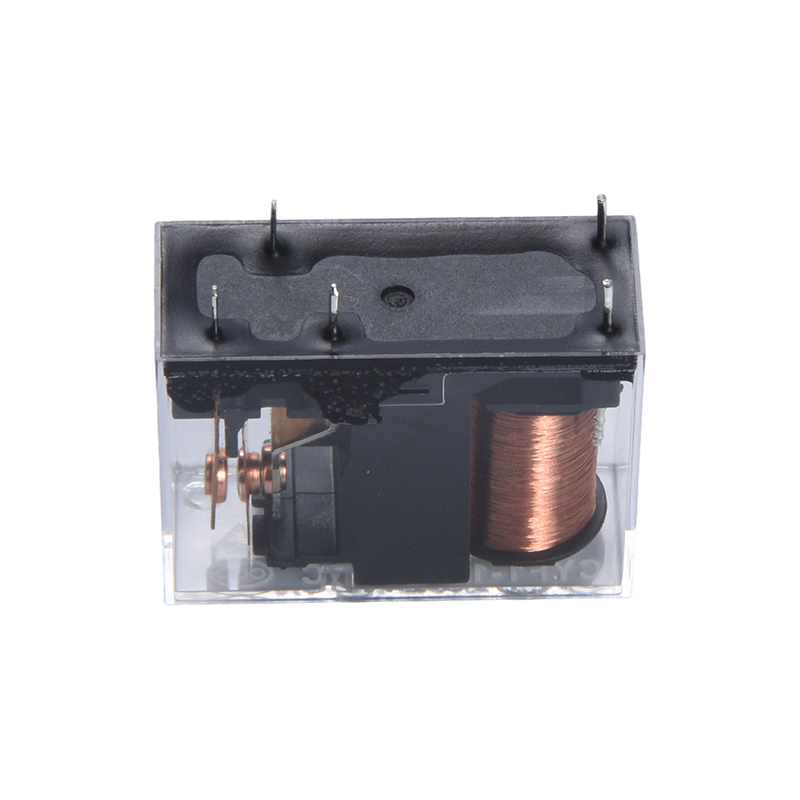

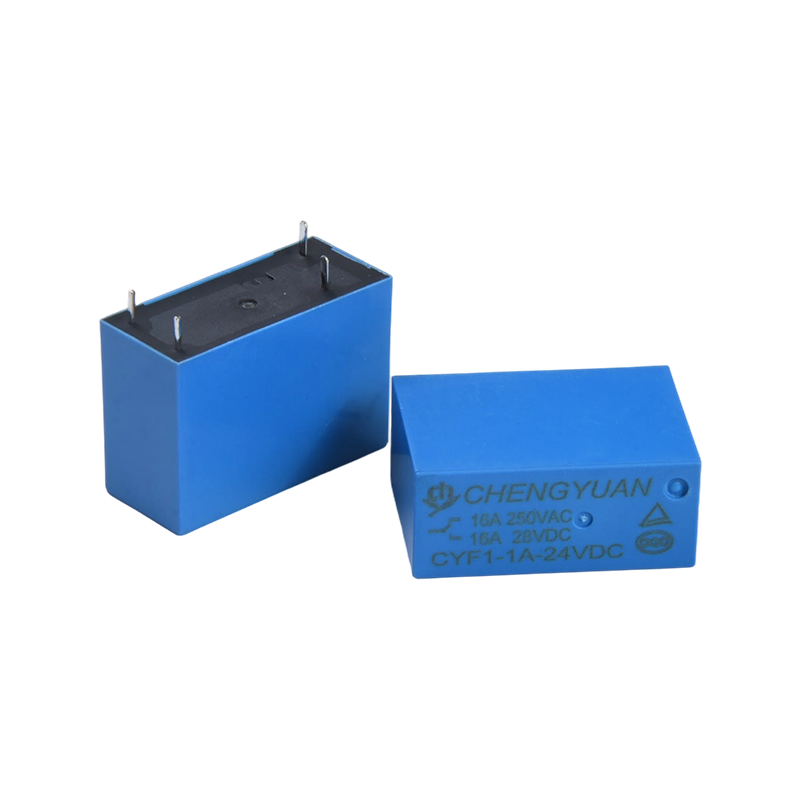

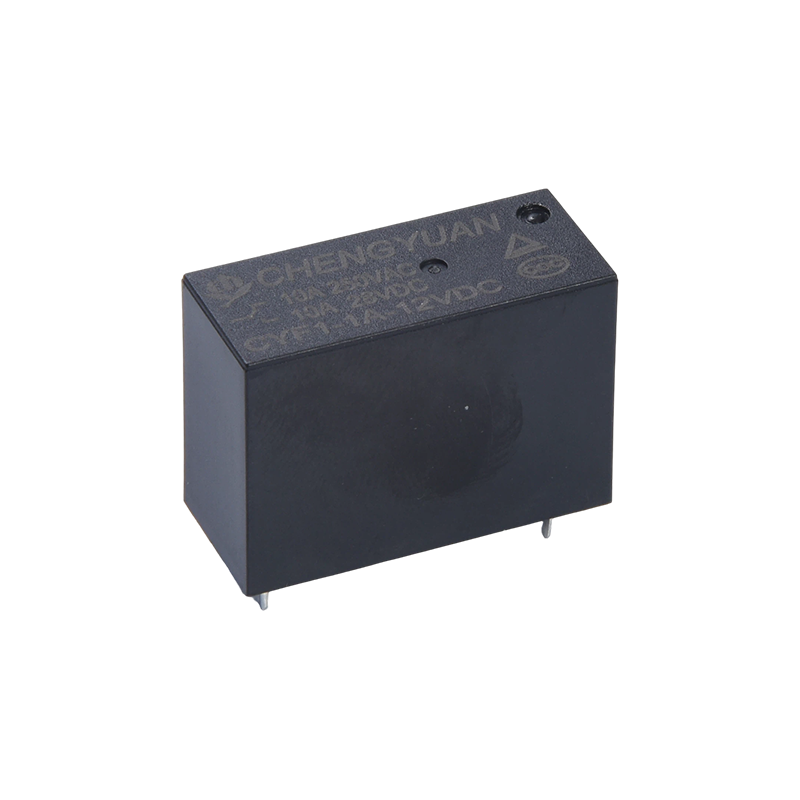

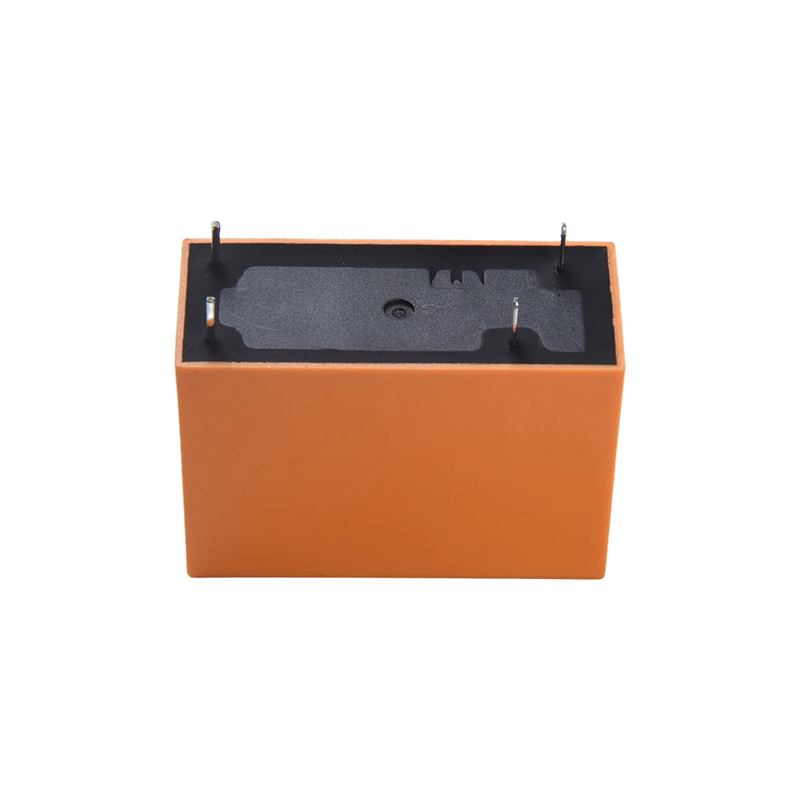

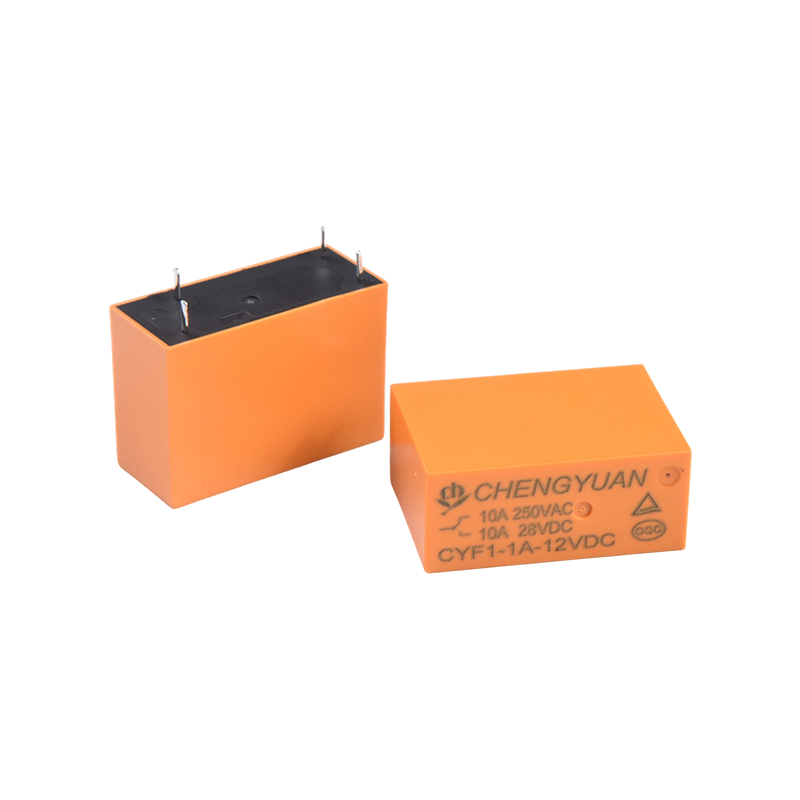

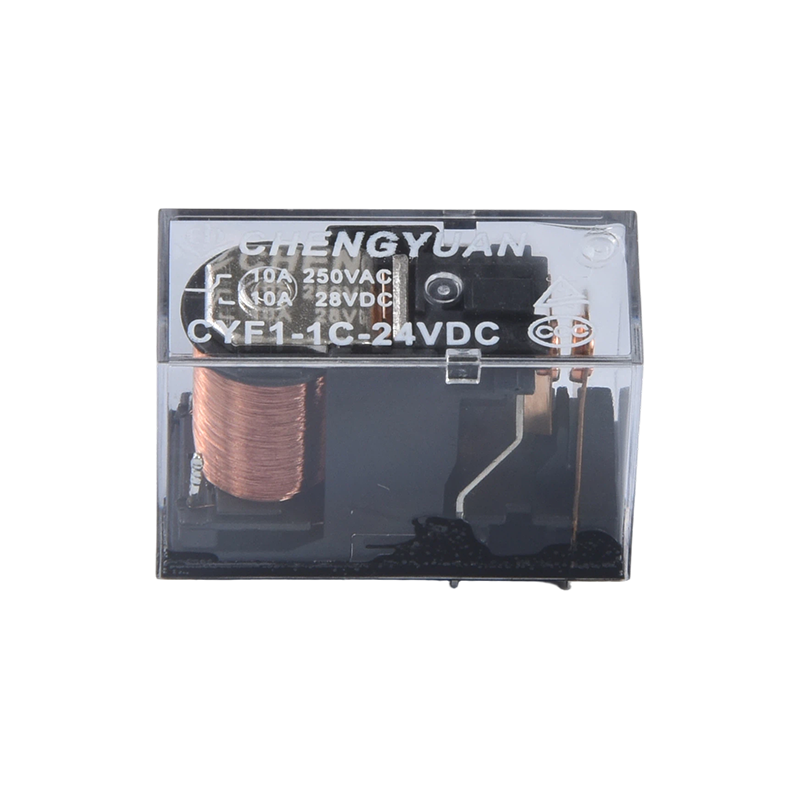

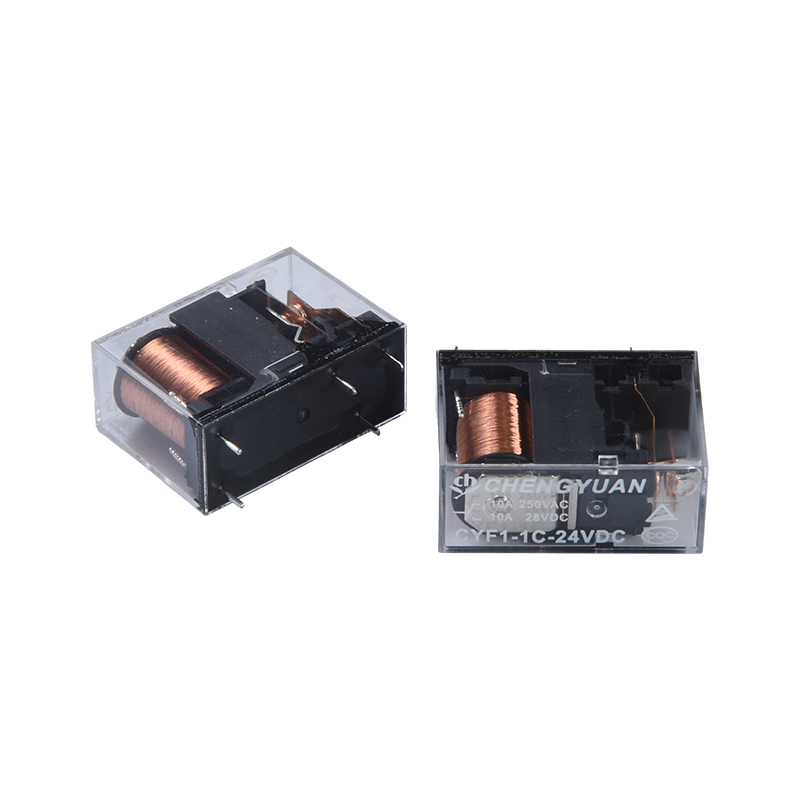

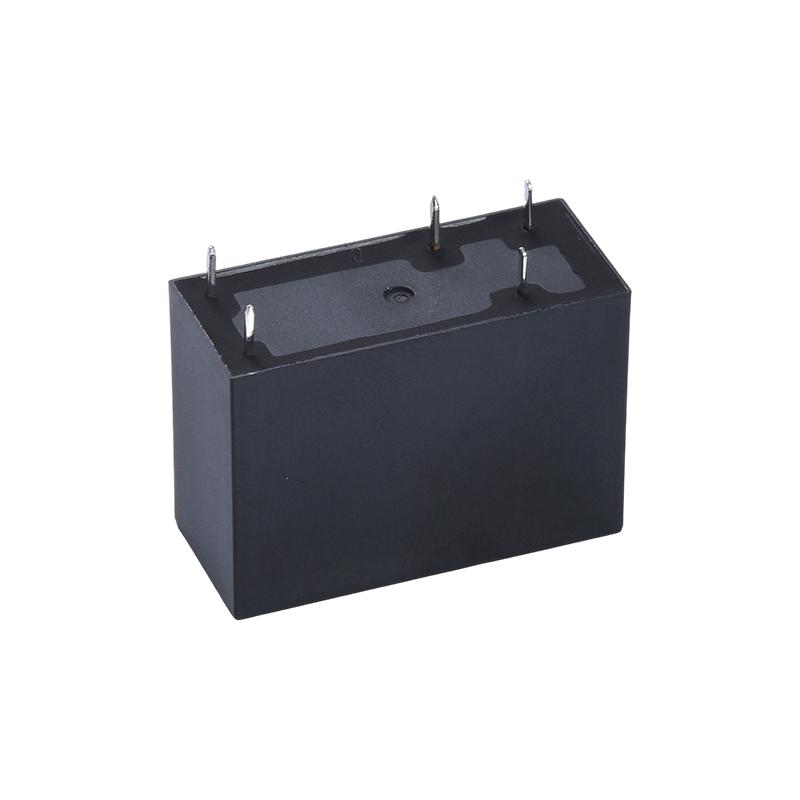

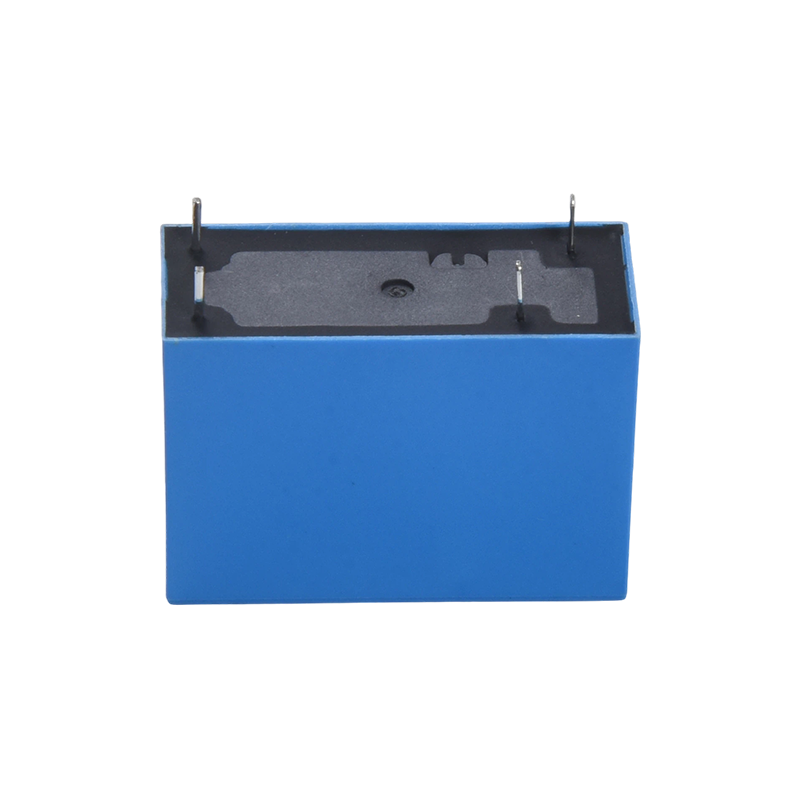

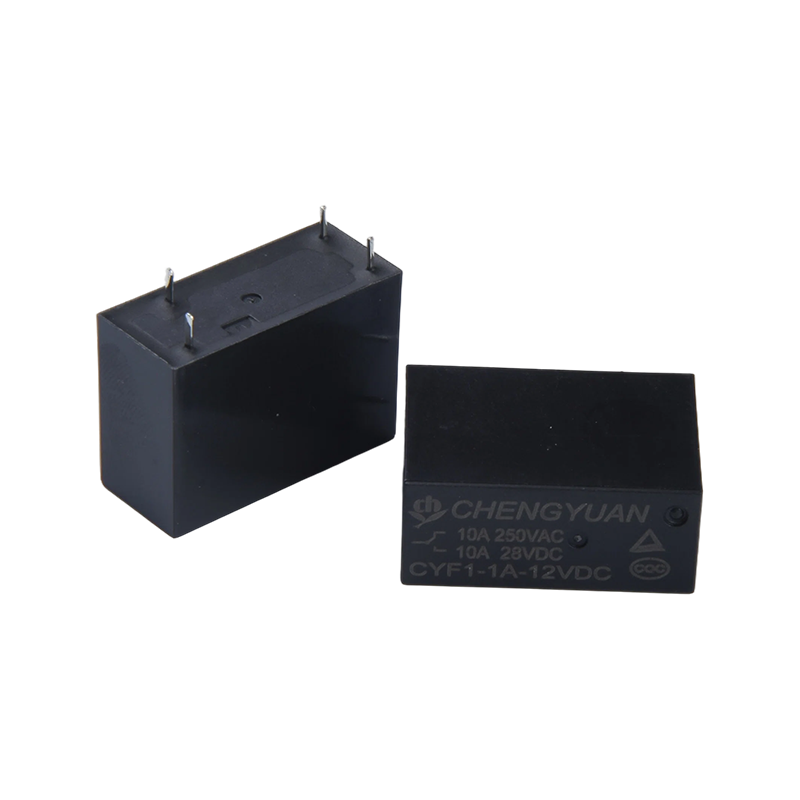

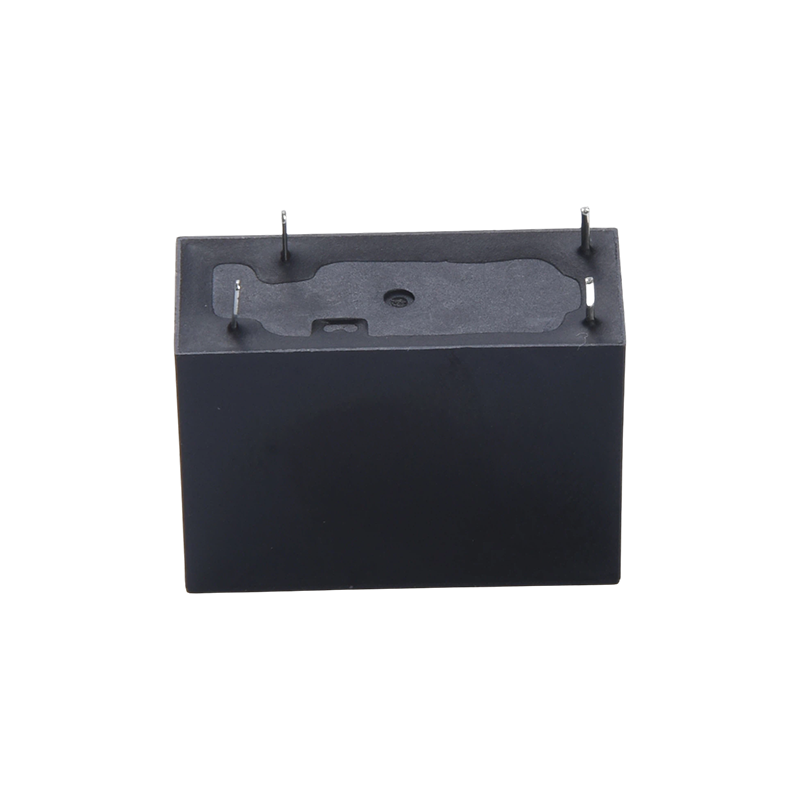

Vlastnosti:
• Odolnosť voči ultravysokému napätiu: Odoláva až 5 000 voltom, poskytuje vynikajúci izolačný výkon, znižuje riziko poruchy obvodu a zlepšuje prevádzkovú bezpečnosť zariadenia.
• Flexibilné napätie cievky: Podporuje široký rozsah napätia cievky 3VDC-48VDC, ktoré priamo zodpovedá rôznym špecifikáciám napätia riadiaceho obvodu bez potreby ďalších komponentov na konverziu napätia.
• Kompaktný konštrukčný dizajn: Malá veľkosť, vhodná pre scenáre montáže PCB s vysokou hustotou, šetrí priestor vo vnútornom zariadení a zlepšuje flexibilitu usporiadania obvodov.
• Spínacia kapacita vysokej záťaže: Kapacita spínania kontaktov až 17 ampérov, s menovitým zaťažením pokrývajúcim 10A 250VAC/28VDC a 16A 250VAC/28VDC, vhodné pre potreby spínania obvodov stredného až vysokého výkonu.
• Dvojaká autoritatívna certifikácia: Certifikované TUV a CQC, v súlade s medzinárodnými a domácimi bezpečnostnými normami, spĺňajúce potreby aplikácií koncových produktov na viacerých trhoch.
• Pohodlná montáž PCB: Používa 5-kolíkovú štruktúru, ktorá umožňuje jednoduché spájkovanie a upevnenie na dosky plošných spojov, výsledkom čoho je vysoká efektivita montáže a kompatibilita s automatizovanými výrobnými procesmi.
• Stabilný výkon spínania: Používa jednopólový jednopólový kontakt (SPST), ktorý poskytuje jasnú logiku spínania a stabilný odpor kontaktov, čím zaisťuje spoľahlivosť zapínania a vypínania obvodu.
Použiteľné scenáre:
• Domáce spotrebiče: Ovládanie zapnutia/vypnutia malých spotrebičov s vysokým výkonom (ako sú elektrické ohrievače, indukčné sporáky) a automatické ovládanie kuchynských spotrebičov.
• Priemyselné riadenie: Prepínanie signálov a riadenie výkonu pre priemyselné automatizačné zariadenia, malé riadiace moduly PLC a riadiace obvody motora. • Inteligentné energetické zariadenia: Inteligentné rozvodné skrine, moduly distribúcie energie a pomocné riadiace obvody nabíjacej hromady prispôsobené pre scenáre vysokého napätia a vysokého zaťaženia.
• Bezpečnostné vybavenie: Napájacie zdroje pre bezpečnostné monitorovanie a prepínanie okruhov pre systémy kontroly prístupu, ktoré sa spoliehajú na stabilný výkon na zabezpečenie nepretržitej prevádzky zariadenia.
Kontaktné údaje
| Typ | CYF1 |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 10A 250VAC/12A 277 VAC | 16A 250VAC/17A 277VAC |
| Max. spínací prúd | 12A | 17A |
| Max. spínacie napätie | 277VAC |
| Max. prepínanie napájania | 3324 VA | 4709 VAC |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 15 ms Max. (bez diódy) |
| Čas uvoľnenia | 5 ms Max. ( Žiadna dióda) |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1 000 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 5000VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Okolitá teplota | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Pribl. 14 g $ $ |
Údaje cievky (pri 20 ℃)
| Nominálny napätie (VDC) | Nominálny prevádzkový prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | (Max.) Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 240 | 12.5 | Približne 0,72 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Približne 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Údaje uvedené vyššie sú počiatočné hodnoty. Na cievku nepoužívajte maximálne povolené napätie dlhšie ako 10 minút, aby ste predišli prehriatiu cievky.

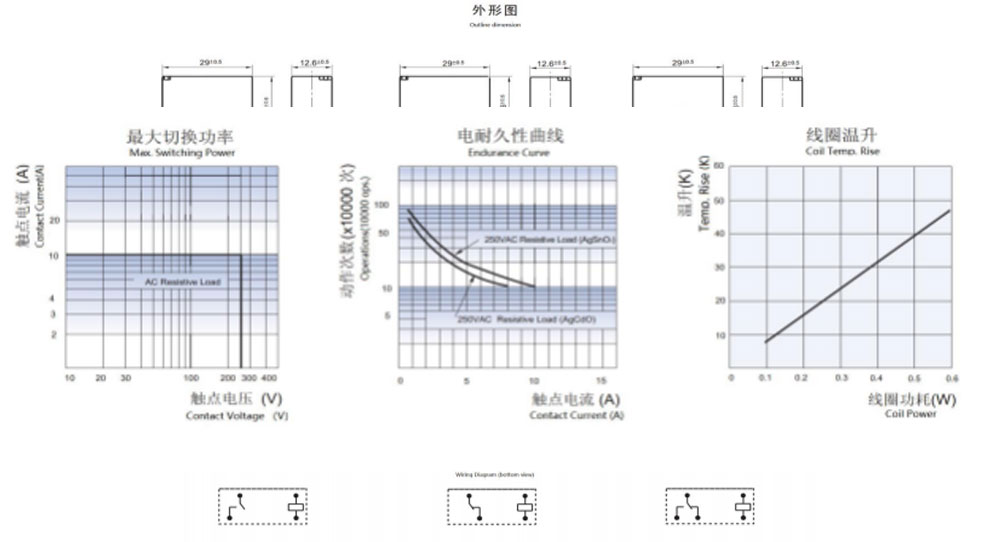

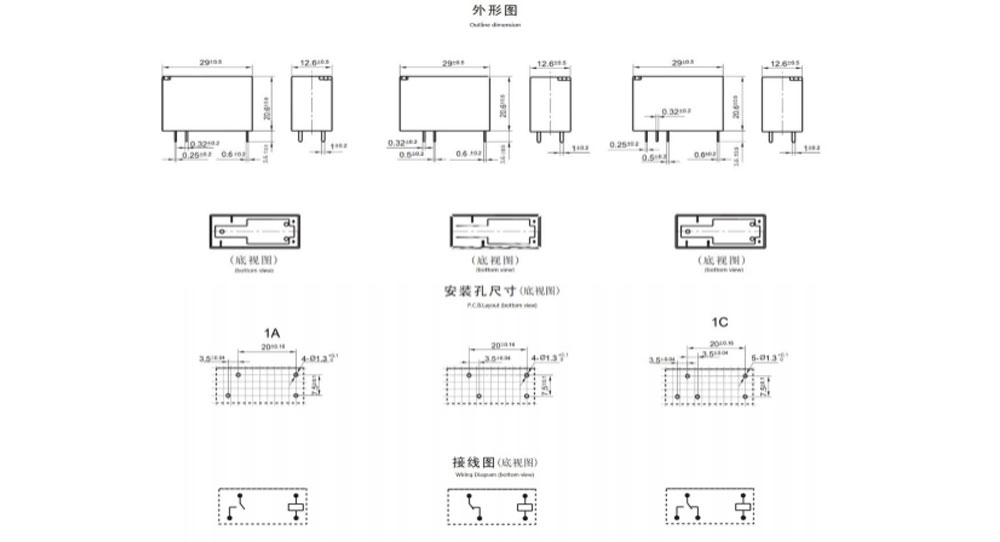

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)
Charakteristické krivky
Informácie o objednávke
CYF1 H - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： Typ：CYF1
2: S H: vysokokontaktné zaťaženie, 16 A Bez H: štandardné zaťaženie, 10 A
3: Počet pólov: 1 – 1 pól
4: Usporiadanie kontaktu: C Fom C ; H Od A ; B Od B
5: Menovité napätie: 3,5,6,9, 12, 18,24,48 V DC
6: Farba krytu: T – priehľadná, H – čierna, L – modrá
7: Príkon cievky: D-0,72W L-0,54W
8: Ochranná konštrukcia: odolná voči S-Flux,
SH-Utesnený typ umývateľný
9: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo - Špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
