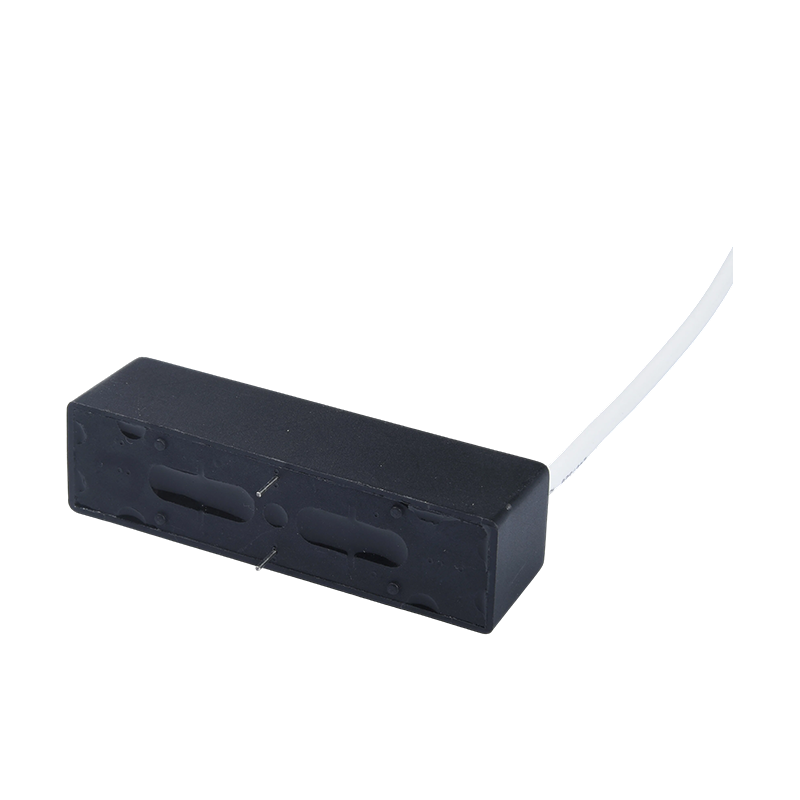

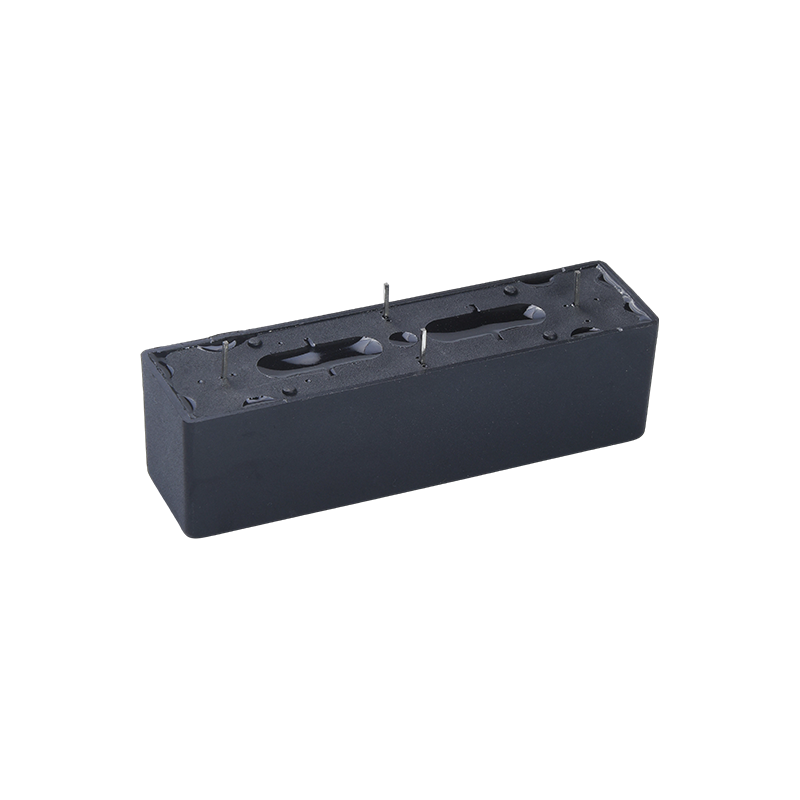

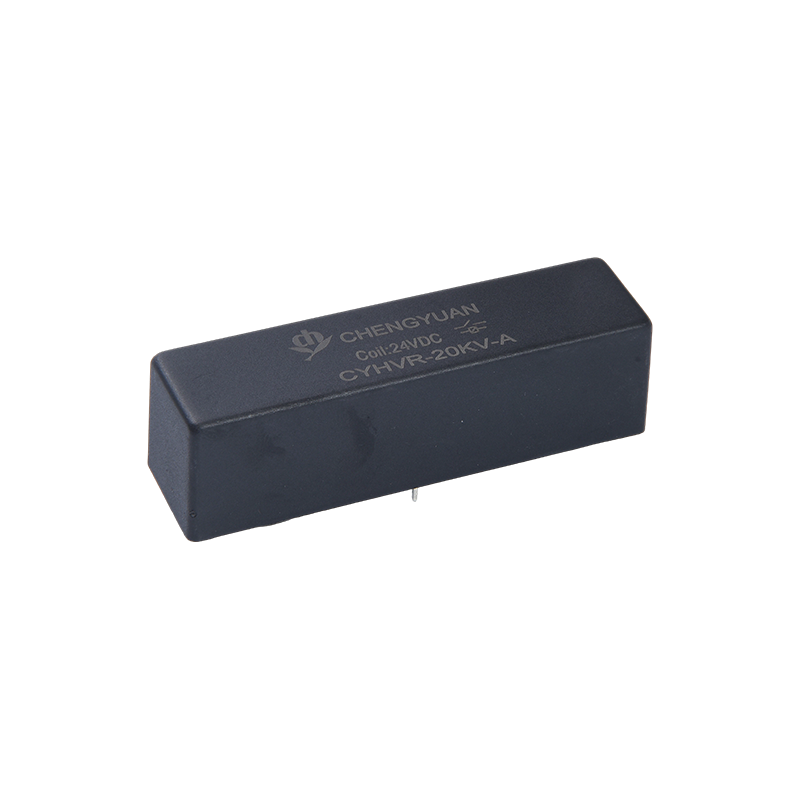

Vlastnosti produktu:
Vysokoprúdové spínanie: Zachováva zaťažiteľnosť 3A aj vo vysokonapäťových prostrediach, čím podporuje spínacie požiadavky tam, kde koexistujú vysoké napätie a vysoký prúd.
Spoľahlivý izolačný výkon: Využíva technológiu jazýčkových spínačov, ktorá poskytuje vynikajúcu izoláciu signálu a zaisťuje bezpečnosť riadiaceho systému.

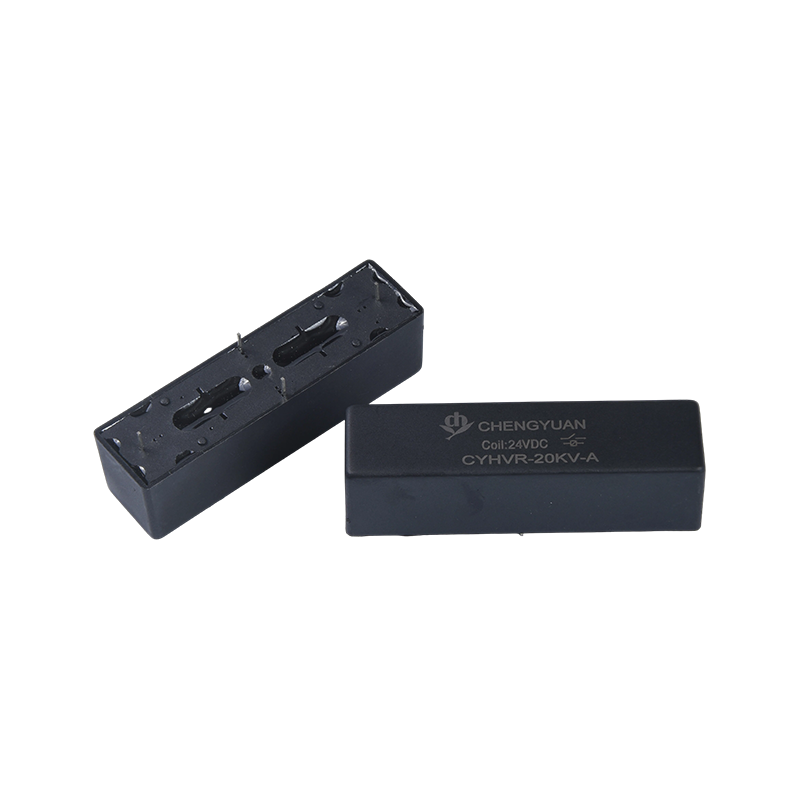

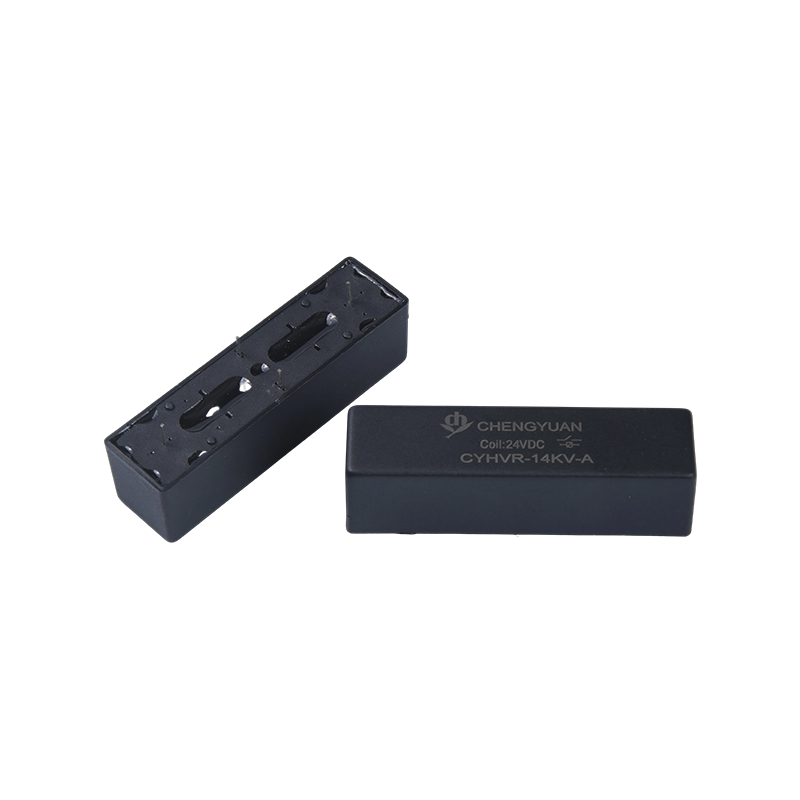

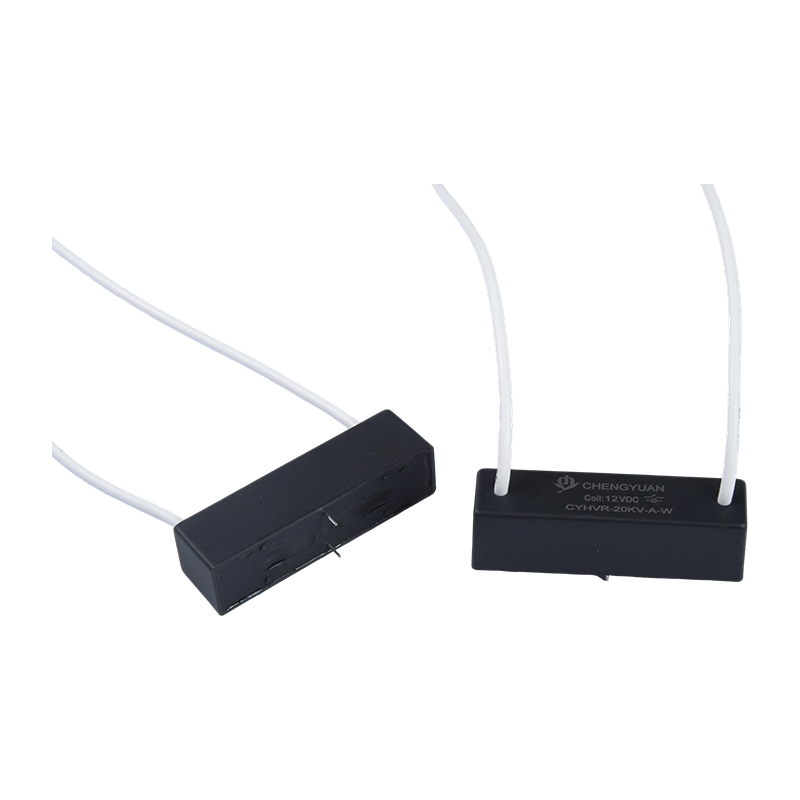

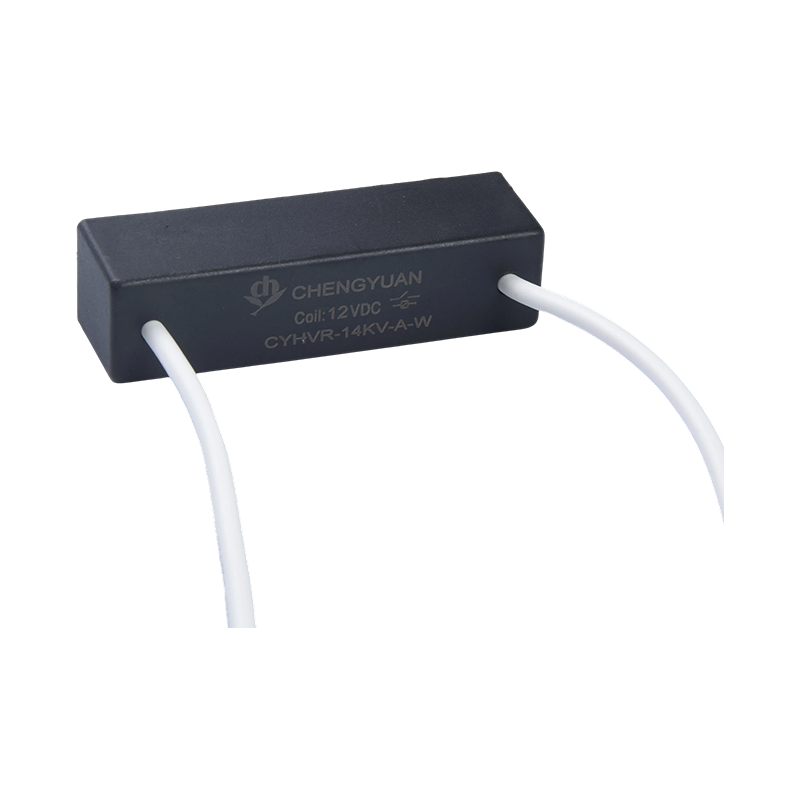

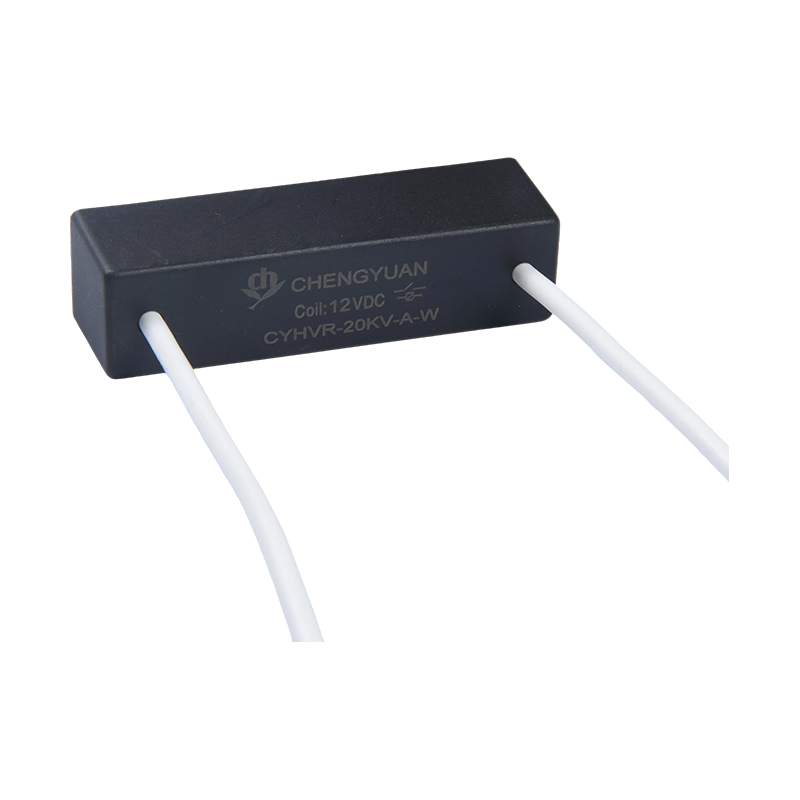

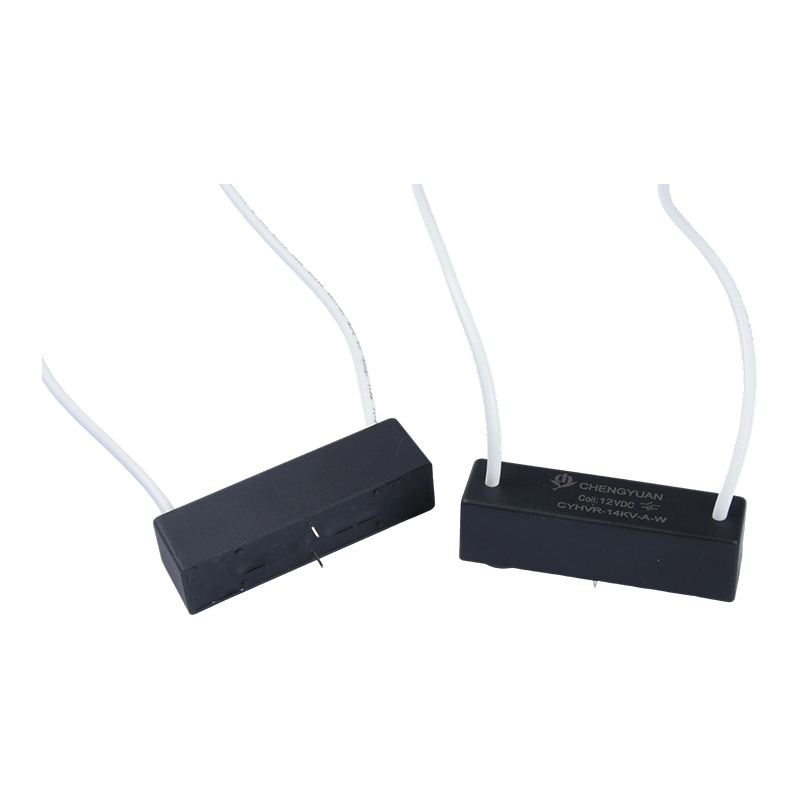

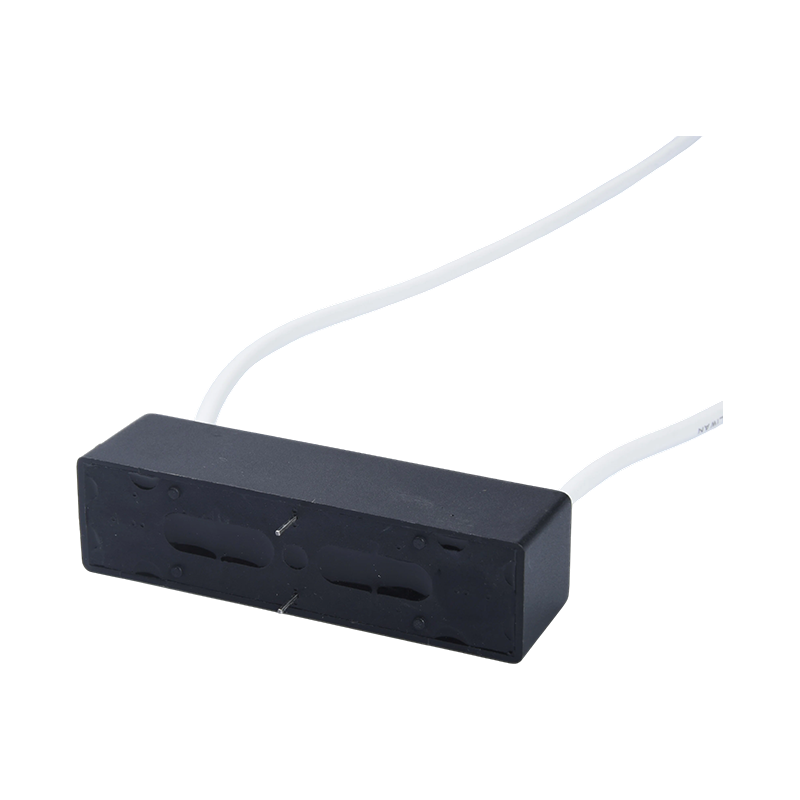

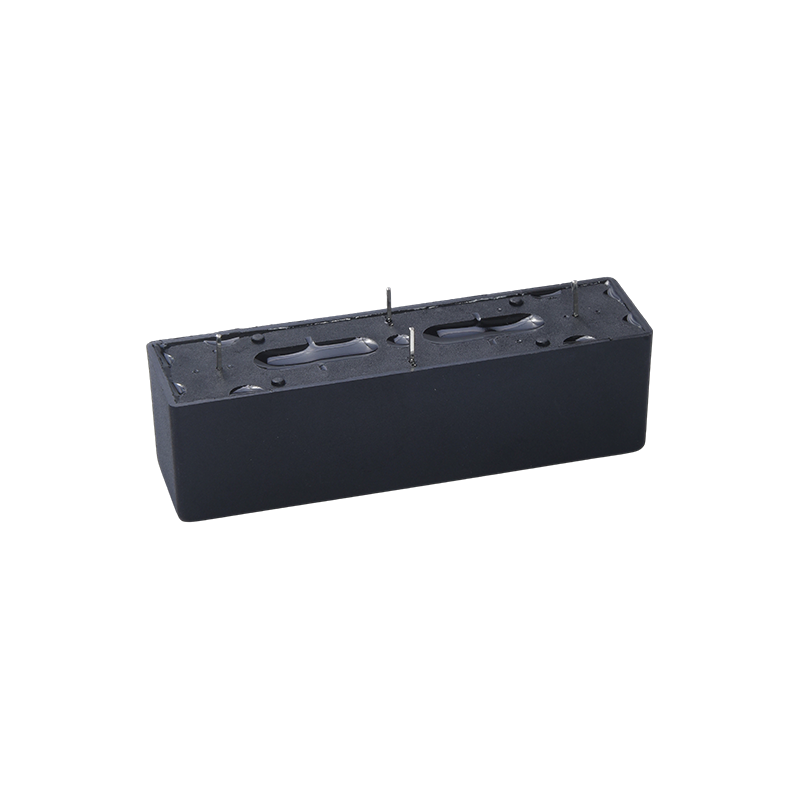

Flexibilné možnosti inštalácie: Dostupné v dvoch konfiguráciách: typ PCB a PCB s drôtovým typom, ktoré sa prispôsobujú rôznym usporiadaniam dosiek plošných spojov a požiadavkám na vysokonapäťovú povrchovú vzdialenosť.
Široký rozsah napätia cievky: Napätie cievky sa pohybuje od 5V do 24VDC, čo uľahčuje kompatibilitu so štandardnými riadiacimi obvodmi.
Typické aplikácie:
Nové energetické systémy: Používa sa vo fotovoltaických (PV) invertoroch a systémoch skladovania energie na spínanie vysokonapäťových jednosmerných prípojníc a riadenie nabíjania a vybíjania.
Vysokonapäťové testovacie zariadenie: Slúži ako komponent prepínania jadra vo vysokonapäťových testeroch na testovanie napätia a detekciu izolácie.
Výkonová elektronika: Poskytuje automatickú ochranu a riadenie obvodu vo vysokonapäťových meničoch výkonu.
Letectvo a kozmonautika: Vhodné pre vysokonapäťové riadiace obvody v zariadeniach avioniky, spĺňajúce prísne bezpečnostné normy.
Priemyselné vysokonapäťové riadenie: Používa sa v priemyselnej automatizácii na ochranu vysokonapäťových zariadení a riadenie prepínania obvodov.
| Kontaktné hodnotenie |
| Dohoda o kontakte | 1 Formulár A 1 Formulár B |
| Kontaktné hodnotenie | 50 W |
| Max. Switching Voltage (DC alebo AC PEAK) Max | DC.7,5KV, |
| Prierazné napätie min | DC.10KV |
| Max.spínací prúd | 2,0A |
| Max. Nosný prúd | 3,0A |
| Operation Life | Elektrické | DC.10000V-1mA 0,5X106 MIN operácií (R.L.) |
| Mechanické | 1*108 MIN operácií (R.L.) |
| Parameter cievky (23℃) |
| Napätie cievky (VDC) | Cievka Odpor Ω ± 10 % | Normálny prúd (mA) | Uvoľňovacie napätie VDC (min) (10 % menovitého napätia) | Zberné napätie VDC (Max) (80 % menovitého napätia) |
| Ohodnotené | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Upozornenie: 1, Použitie akéhokoľvek napätia cievky, ktoré je nižšie ako menovité napätie cievky, ohrozí fungovanie reléa.
2. Zdvihové a uvoľňovacie napätie slúži iba na testovacie účely a nesmú sa používať ako kritériá návrhu.
| Prevádzkový stav |
| Kontaktujte odpor | 150 mΩ |
| Prierazné napätie | Otvorte Kontakty | DC 10KV |
| Kontakty na COIL | DC 20KV |
| Izolačný odpor | Otvorte Kontakty | Otvorené kontakty 1X109ΩMIN.(DC.100V) |
| Kontakty na COIL | Kontakty na cievku 1 x 109ΩMIN. (100 V DC) |
| Elektromotorická kapacita | MAX. 2,0 pF. |
| Prevádzkový čas | 4,0 mS |
| Čas vydania | 2,0 mS |
| Vibrácie | 20G (0~55Hz,1,5mm) |
| Šok | 30G (11 mS, 1/2 sinová vlna) |
| Prevádzková teplota | -20 ℃ - 70 ℃ |
| teplota skladovania | -35 ℃ - 90 ℃ |
| Teplota spájkovania | 5 sek. max 260℃ |

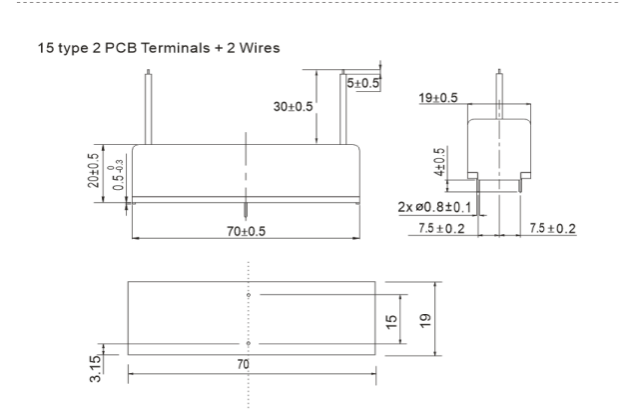

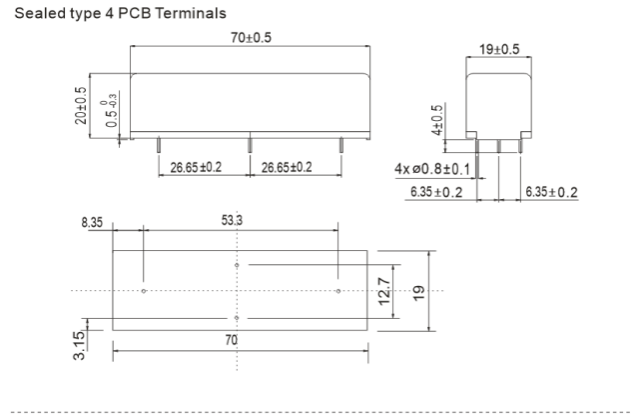

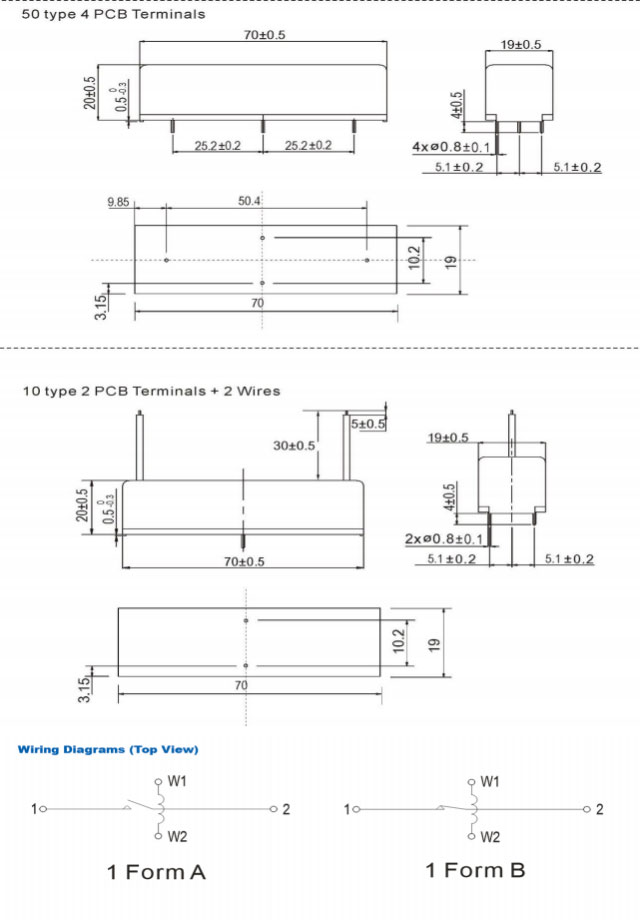

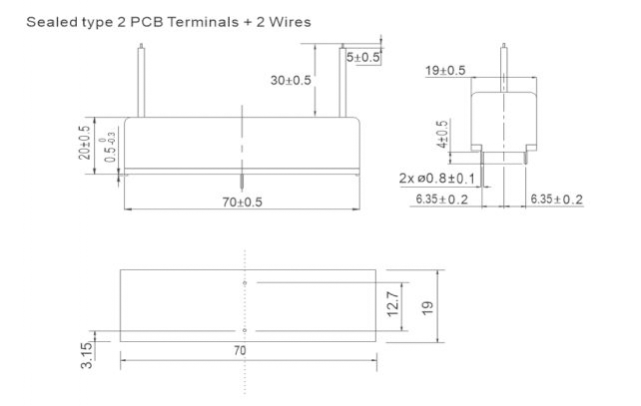

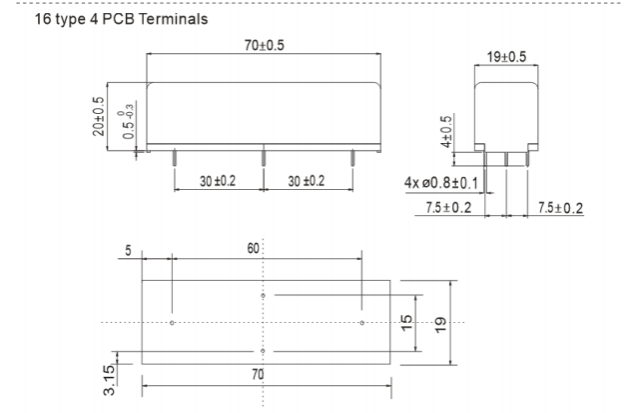

Rozmery (mm/palec)
| Informácie o objednávke |
| CYHVR- 12 – A - 14 K - W - 15 1 2 3 4 5 6 |
| 1, art number: CYHVR 2, Menovité napätie cievky (V): DC: 12,24 3, Kontaktný formulár: A: normálne otvorené, B: normálne zatvorené 4, Prierazné napätie min.: DC:10 KV 5, Typ svorky: NIL: typ PCB, W: drôt PCB 6. Vzdialenosť koncovky: NIL: Zapečatený typ, 15: 15 typ, 16:16 typ, 10:10 typ, 50:50 typ |
1. Prierazné napätie je DC.15KV
2, typ PCB, typ drôtu PCB
| Kontaktné hodnotenie |
| Dohoda o kontakte | 1 Formulár A 1 Formulár B |
| Kontaktné hodnotenie | 50 W |
| Max. Switching Voltage (DC alebo AC PEAK) Max | DC.10KV, |
| Prierazné napätie min | DC. 15KV |
| Max.spínací prúd | 2,0A |
| Max. Prenášať prúd | 3,0A |
| Operation Life | Elektrické | DC.10000V-1mA 0,5X106 MIN Operations (R. L.) |
| Mechanické | 1*108 MIN operácií (R.L.) |
