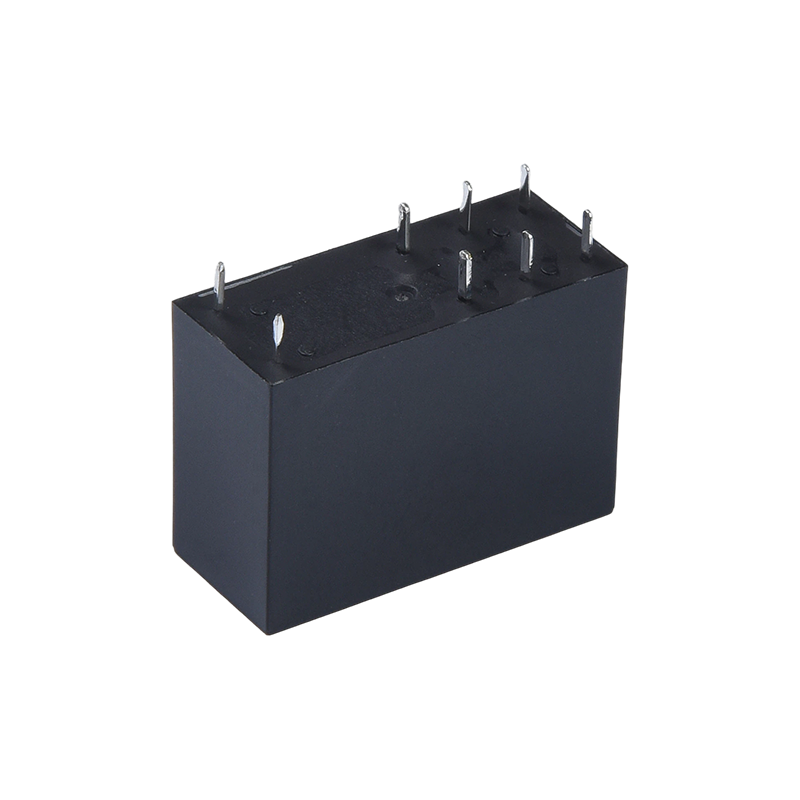

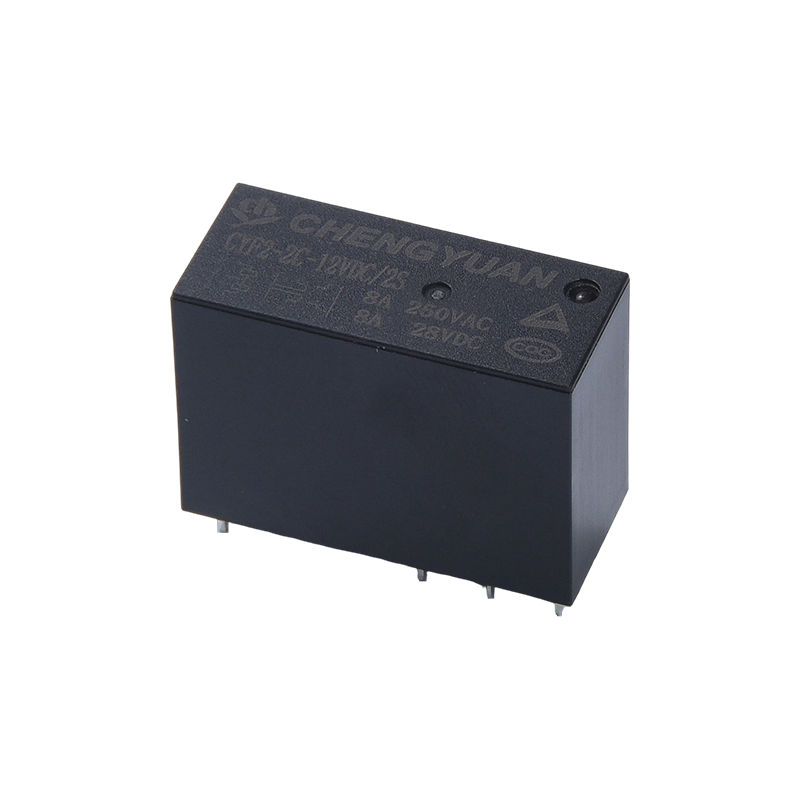

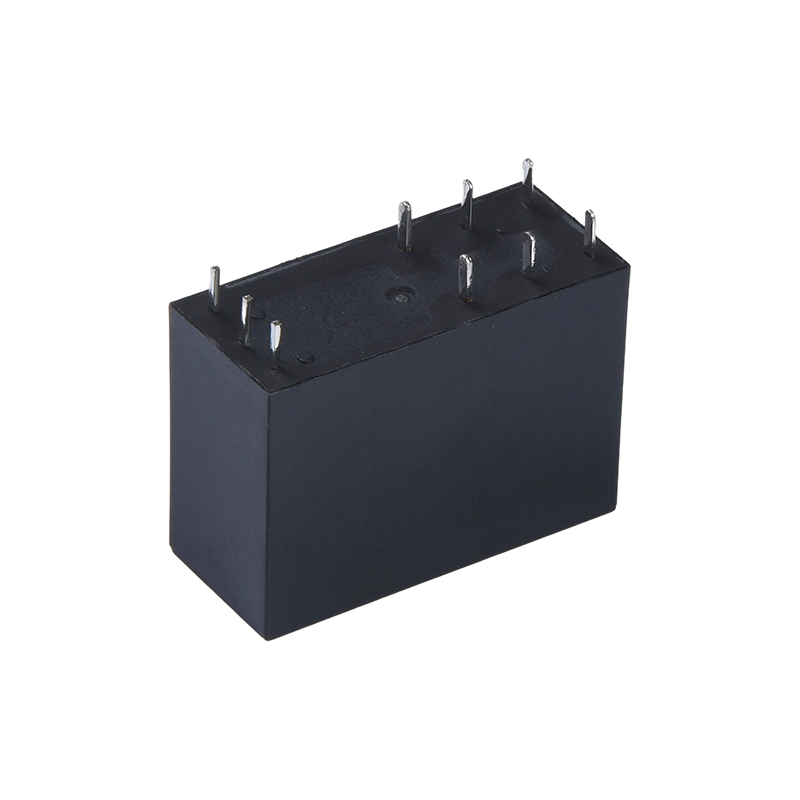

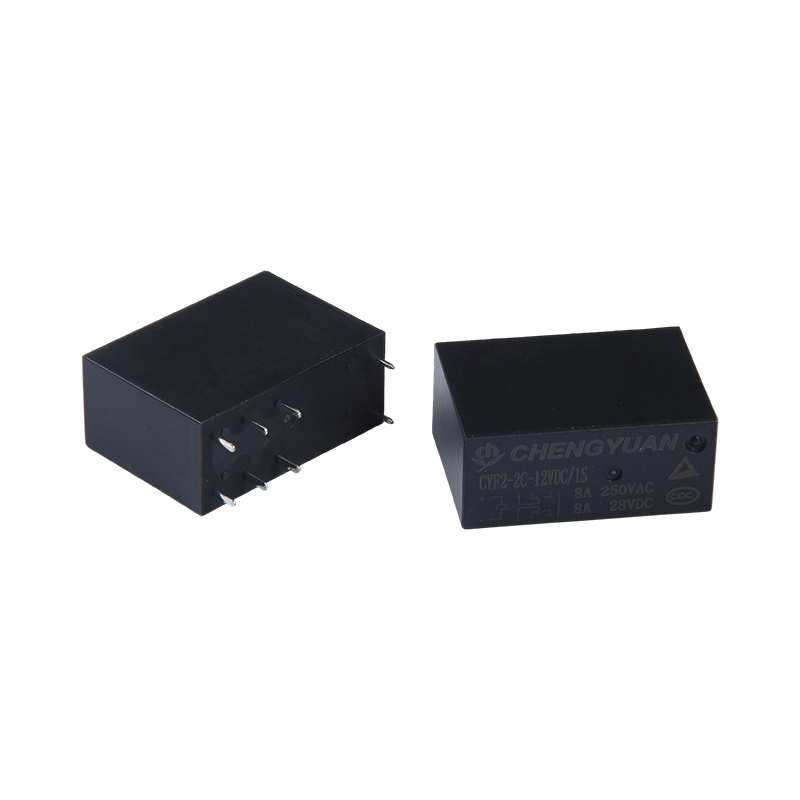

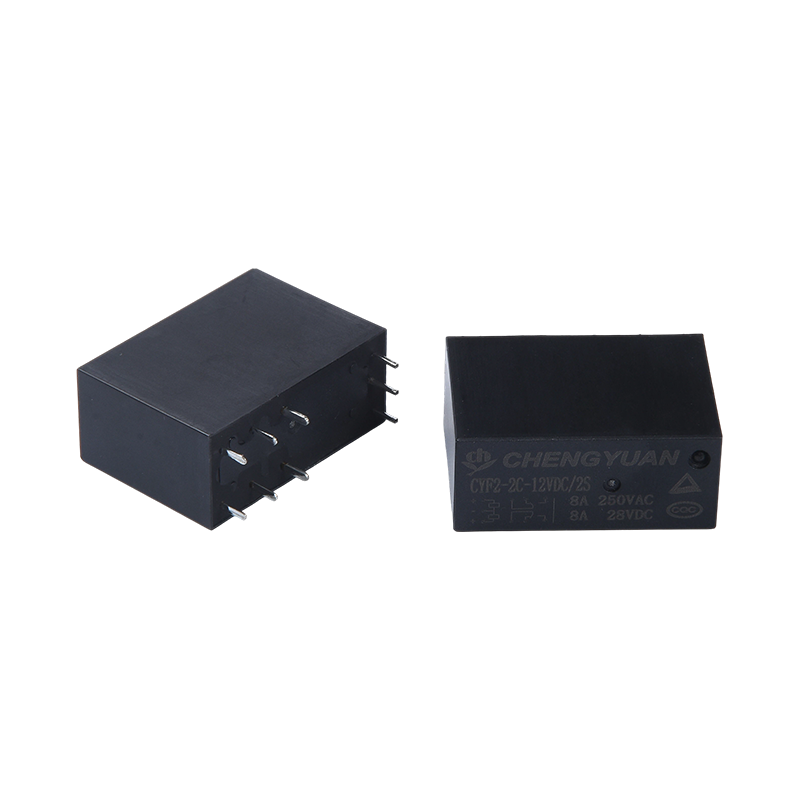

Vlastnosti:
1. Magnetická blokovacia funkcia: Používa pulzné budenie; cievka spotrebováva energiu iba počas spínacieho momentu a stav kontaktu je po vypnutí samosvorný, čo výrazne znižuje spotrebu energie systému.
2. Prepínanie vysokej záťaže: Kontakty podporujú prepínanie prúdu 8A, čím spĺňajú požiadavky na ovládanie vysokého výkonu domácich spotrebičov, ako sú klimatizácie a mikrovlnné rúry.
3. Izolácia vysokého výdržného napätia: Výdržné napätie medzi cievkou a kontaktmi dosahuje 5000 V, poskytuje vynikajúci výkon elektrickej izolácie a zaisťuje bezpečnosť riadiaceho obvodu.
4. Kompaktný dizajn: Malá veľkosť a kompaktná štruktúra, ideálne pre montáž na dosky plošných spojov s vysokou hustotou.
5. Široký rozsah napäťovej cievky: Ponúka rôzne špecifikácie cievky od 3VDC do 48VDC, prispôsobenie sa rôznym riadiacim napätiam.
6. Bezpečnostná certifikácia: TUV a CQC certifikované, v súlade s medzinárodnými bezpečnostnými normami.
Typické aplikácie:
1. Komunikačné zariadenie: Používa sa v komunikačných základňových staniciach a spínacích zariadeniach na prepínanie obvodov s nízkym výkonom a smerovanie signálu.
2. Domáce spotrebiče: Vhodné pre klimatizačné zariadenia, mikrovlnné rúry a iné zariadenia ako energeticky úsporný vypínač.
3. Bezpečnostné zariadenie: Používa sa v zabezpečovacích poplašných systémoch a kontrole prístupu na zabezpečenie zachovania pôvodného stavu uzamknutia alebo poplachu aj v prípade výpadku prúdu.
4. Kancelárske vybavenie: Používa sa v kancelárskych automatizačných zariadeniach, ako sú kopírky a tlačiarne, na zníženie spotreby energie v pohotovostnom režime.
Kontaktné údaje
| Typ | CYA |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ max. (pri 1A 16V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 10A250 VAC |
| Max. spínací prúd | 15A |
| Max. spínacie napätie | 250VAC |
| Max. prepínanie napájania | 2500 VA |
| Min. prepínanie záťaže | 6V 1A |
Charakteristika
| Prevádzkový čas (pri menovitom napätí cievky) | 8 ms Max. ( Žiadna dióda) |
| Čas uvoľnenia | 5 ms Max. ( Žiadna dióda) |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 750 VAC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 1500VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 10 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 operácií (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 85 ℃ ( bez kondenzácie) |
| Hmotnosť | Približne 8,5 g $ $ |
Údaje cievky (pri 20 ℃)
| Nominálny napätie (VDC) | Nominálny prevádzkový prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 3 | 120 | 25 | Približne 0,36W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Údaje uvedené vyššie sú počiatočné hodnoty. Nenastavujte maximálne povolené napätie na cievke dlhšie ako 10 minút, aby ste predišli prehriatiu cievky.

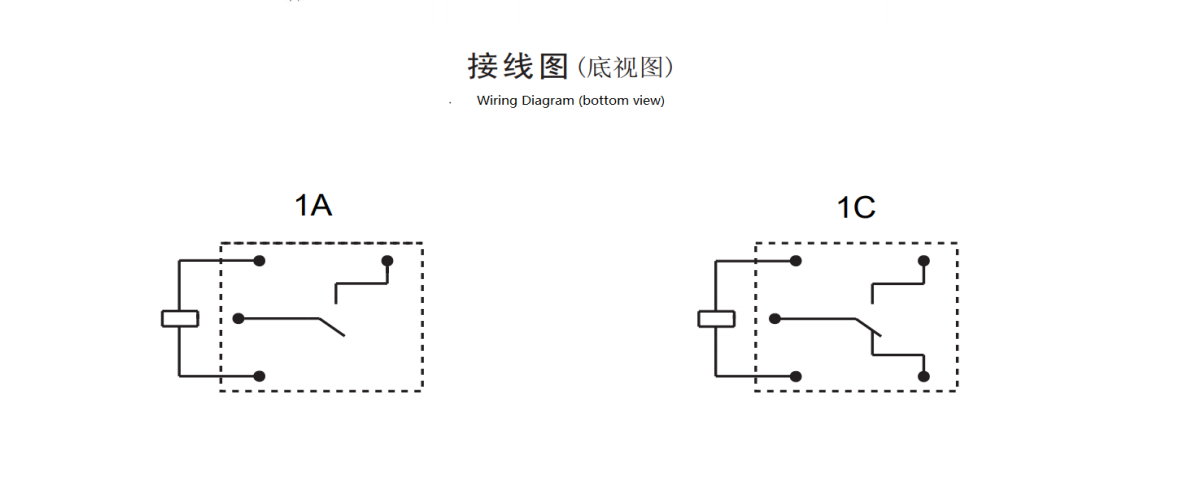

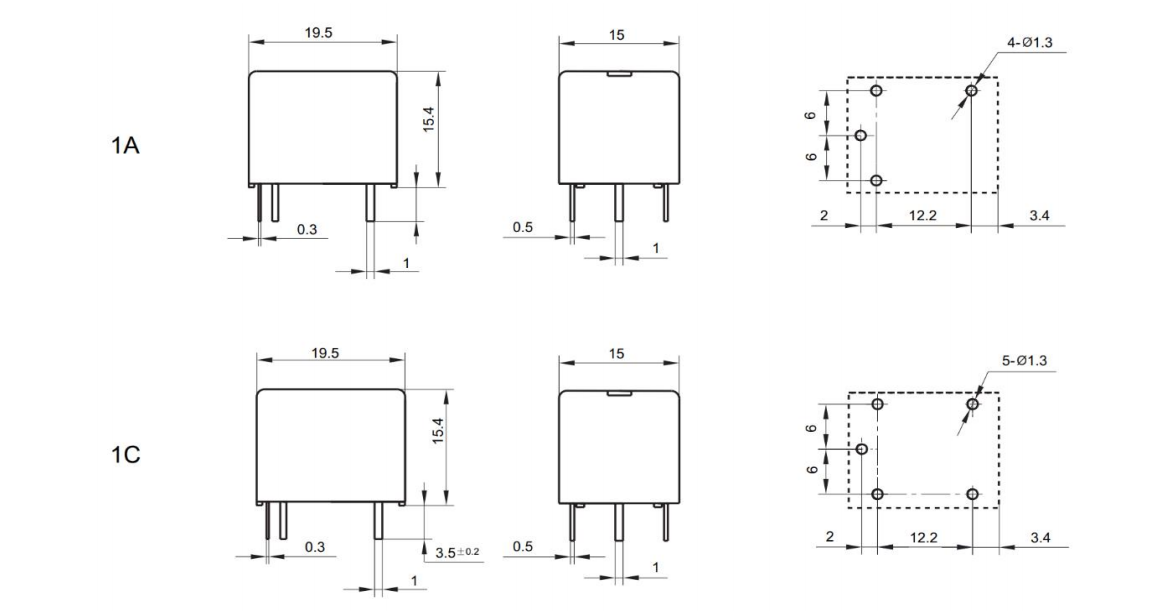

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

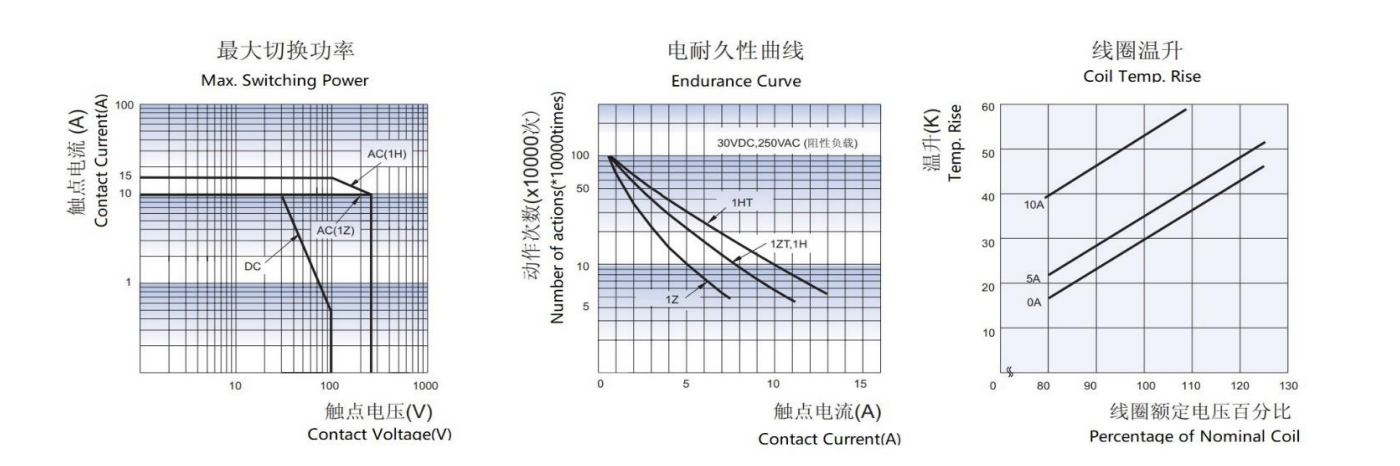

Charakteristické krivky
CYA - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: C Od C ; H Od A ; B Od B
4: Nominálne napätie: 3,5,6,9,12,18,24,48V DC
5: Farba krytu: T – biela; H-čierna; L-Blue 6: Výkon cievky: D-0,45 W L-0,36 W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH- Utesnený typ umývateľný
8: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo - Špeciálna požiadavka
(1): Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
(2): Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči toku na doske plošných spojov.
(3): Požiadavky špecifické pre zákazníka (XX) budú vyhodnotené našou spoločnosťou a následne označené charakteristickými symbolmi.
