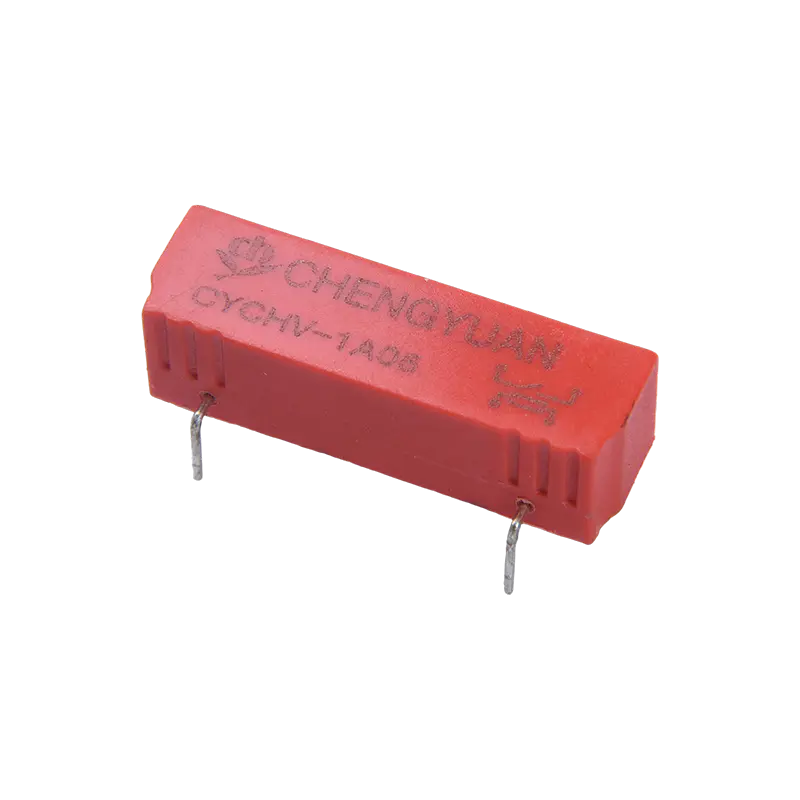

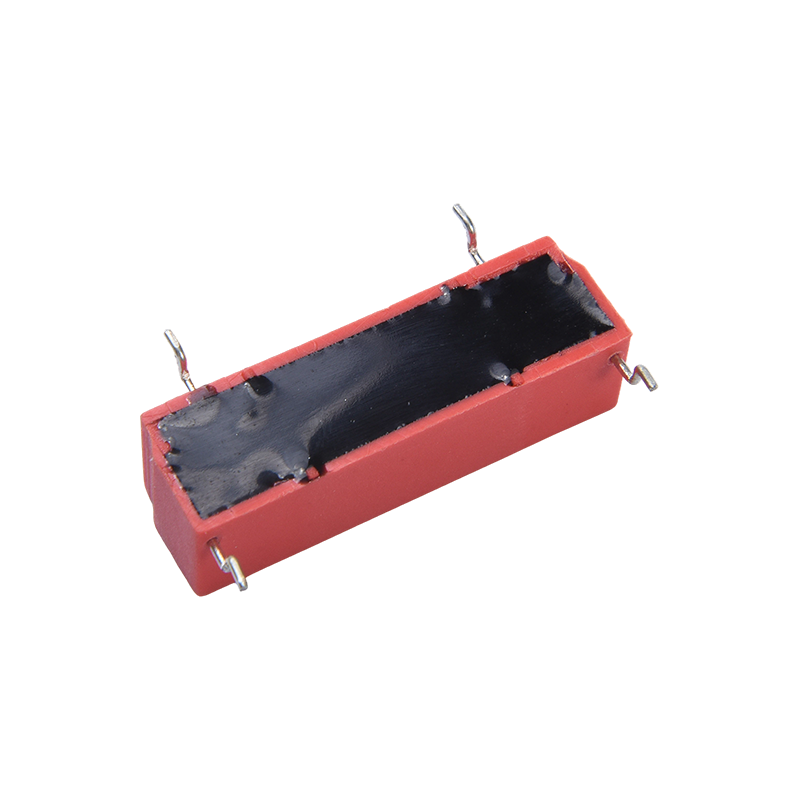

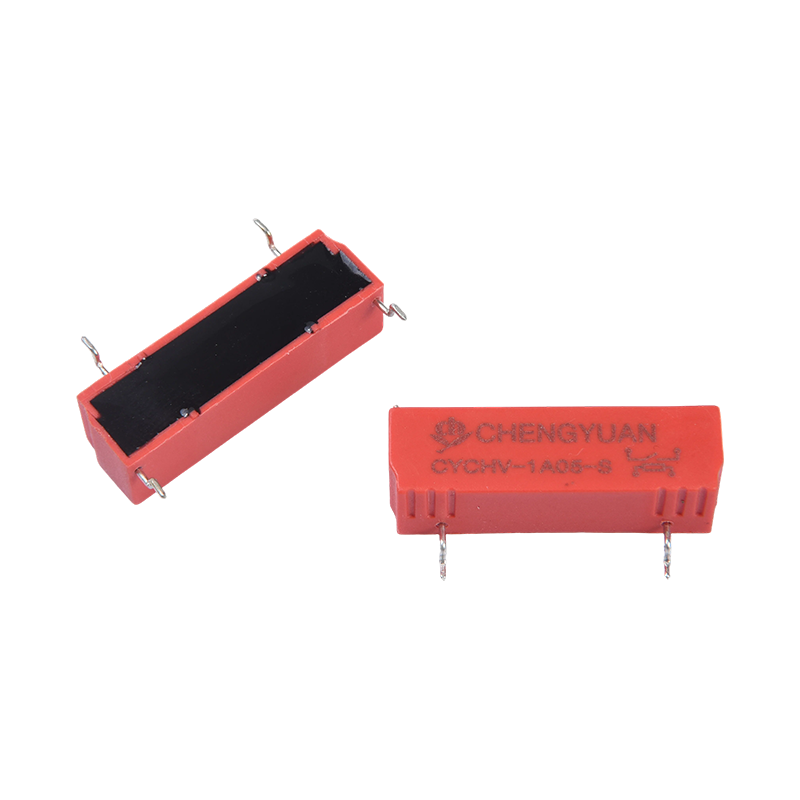

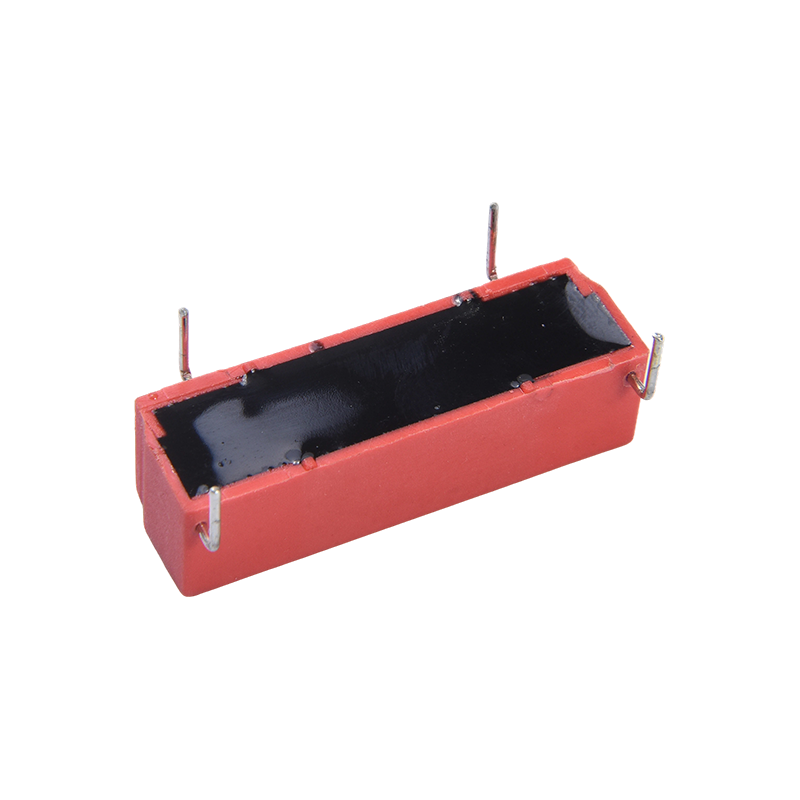

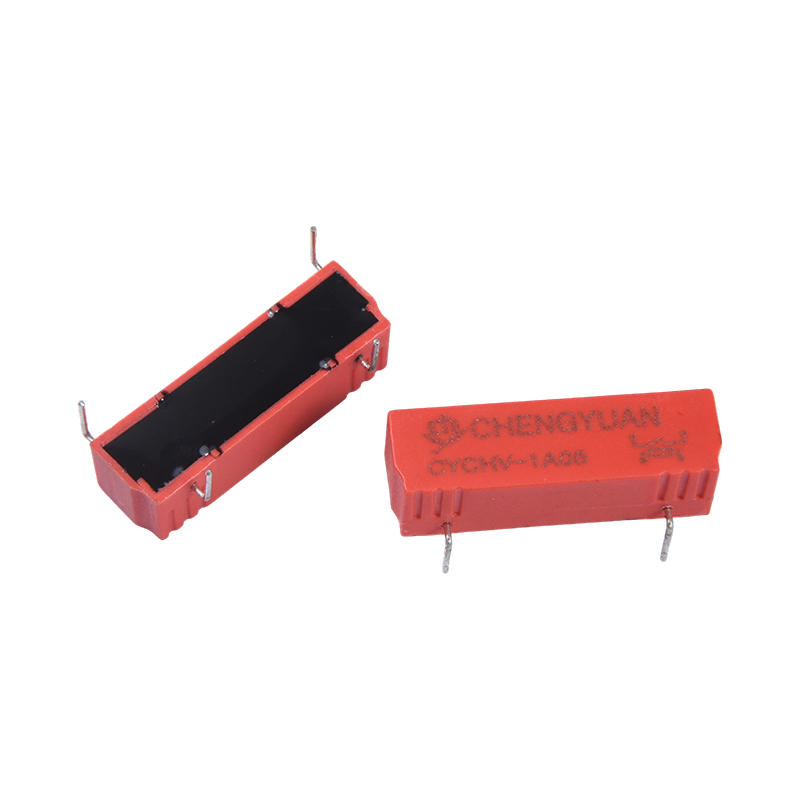

I. Štruktúra produktu a funkcie inštalácie
1. Štruktúra jadra: Používa zapečatenú štruktúru magnetického jazýčkového spínača zo sklenenej trubice, ktorá využíva magnetické pole na ovládanie činnosti jazýčkového spínača, čím sa dosiahne účinná izolácia vysokonapäťových a nízkonapäťových obvodov;
2. Miniaturizovaný dizajn: Kompaktná veľkosť, vhodná na montáž PCB, šetrí vnútorný inštalačný priestor a uľahčuje rozloženie s vysokou hustotou;
3. Stabilita výkonu: Vyznačuje sa vysokou citlivosťou, dlhou mechanickou životnosťou a silnou odolnosťou voči rušeniu prostredia, čím zaisťuje stabilnú prevádzku v zložitých pracovných podmienkach.
II. Základné funkcie a použiteľné scenáre
1. Základné funkcie: Poskytuje izoláciu, spínanie a ovládanie vysokonapäťových obvodov a zároveň ponúka detekciu signálu, riadenie nízkej spotreby energie a vysoko spoľahlivé spínacie funkcie, vhodné pre aplikácie odolné voči výbuchu/vlhkosti;
2. Nové energetické pole: Použiteľné pre systémy detekcie izolácie a riadenia prúdu v elektrických vozidlách, nabíjacích hromadách, invertoroch, zariadeniach na skladovanie energie atď.
3. Testovacia a prístrojová oblasť: Používa sa vo vysokonapäťových izolačných aplikáciách pre prístroje, vysokonapäťové napájacie zdroje a iné testovacie oblasti;
4. Iné vysokonapäťové scenáre: Vhodné pre automatické testovacie zariadenia (ATE), lekárske zariadenia, fotovoltaiku, základňové stanice a iné aplikácie vyžadujúce vysokonapäťovú izoláciu a spoľahlivé spínanie. IV. Využitie základných výhod
1. Odolnosť voči ultravysokému napätiu: Vynikajúce izolačné vlastnosti a vynikajúca odolnosť voči napätiu medzi kontaktmi a cievkami zaisťujú bezpečnú prevádzku vo vysokonapäťových prostrediach.
2. Miniaturizácia a kompatibilita s vysokým napätím: Dosahuje možnosti vysokonapäťového spínania v kompaktnej veľkosti, čím spĺňa dvojité požiadavky na miniaturizáciu zariadení a riadenie vysokého napätia;
3. Široká škála aplikácií: Pokrýva viaceré oblasti vysokonapäťových aplikácií, ako je nová energia, testovacie prístroje, lekárske vybavenie a komunikácie, pričom ponúka veľkú všestrannosť.
4. Dlhá životnosť a vysoká spoľahlivosť: Dlhá mechanická životnosť, vysoká citlivosť a autoritatívne certifikácie znižujú náklady na údržbu zariadenia a riziká zlyhania.
| Kontaktné údaje |
| Typ | CYCHV |
| Kontaktný materiál | Zliatiny ródia |
| Dohoda o kontakte | 1A |
| Kontaktný odpor | ≤ 150 mΩ Max. (pri 1 A 16 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Max. spínací prúd | 1A |
| Max. spínacie napätie | 1500VAC/1000VDC |
| Max. Prebiehajúci prúd | 2,5 A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | ≤ 1,5 ms Max. |
| Čas uvoľnenia | ≤ 0,5 ms Max. |
| Izolačný odpor | Minimálne 10 000 MΩ (pri 100 V DC, RH < 45 %) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: štandardný 3000 V DC Vysokotlakový typ 3 500 V DC |
| Medzi cievkou a kontaktom: 7000 V DC |
| Odolnosť voči vibráciám | 10-55Hz, 20g |
| Odolnosť voči otrasom | 1/2 polovičná sínusoida, 11 ms, 3 axiálne, 30G |
| Vytrvalosť | Mechanická odolnosť （10800ops./h) | 100000000 ops. (pri izbovej teplote) |
| Elektrická výdrž (360 os./h) | 100 000 ops. (pri izbovej teplote) |
| Teplota okolia | -40 ℃ ~ 105 ℃ |
| Hmotnosť | Pribl. 4,5 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkový prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 40 | 120 | 0.2 | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Údaje uvedené vyššie sú počiatočné hodnoty. Nenapájajte maximálne prípustné napätie na cievku na viac ako 10 minút , aby ste predišli prehriatiu tejto cievky.

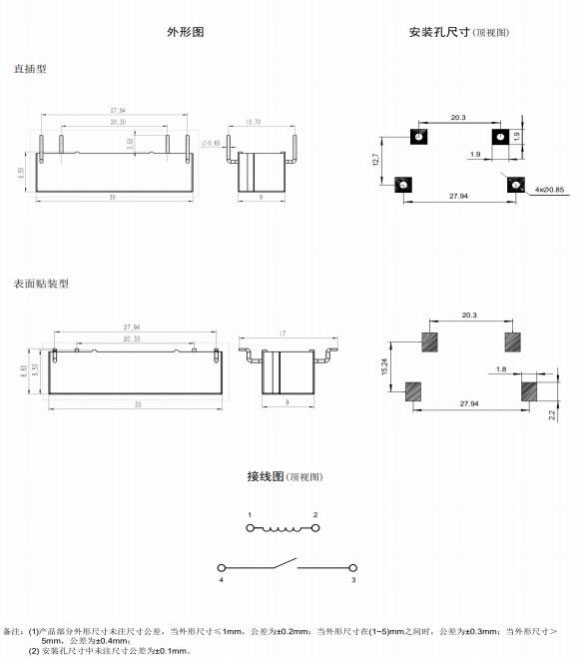

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka:mm)
Informácie o objednávke
CYCHV - 1 A - 12 V DC - S - XX
1 2 3 4 5 6
1：Type：CYCHV
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: A Od A
4: Nominálne napätie: 5,12,24V DC
5： Montážna forma：（THT) ; S （ SMT）
6: Špeciálny Parameter: Nil-Standard typ
Písmeno alebo číslo – špeciálna požiadavka
Vylúčenie zodpovednosti: Špecifikácia slúži iba na informáciu. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nepodarilo sa nám vyhodnotiť celú výkonnosť a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
vhodný produkt pre vlastnú aplikáciu. V prípade utesnených relé po inštalácii a vyčistení pred použitím otvorte ventilačný otvor v puzdre. V prípade akýchkoľvek otázok kontaktujte spoločnosť Chengyuan, ktorá vám poskytne technické služby. Je však zodpovednosťou používateľa určiť , ktorý produkt by sa mal použiť.
