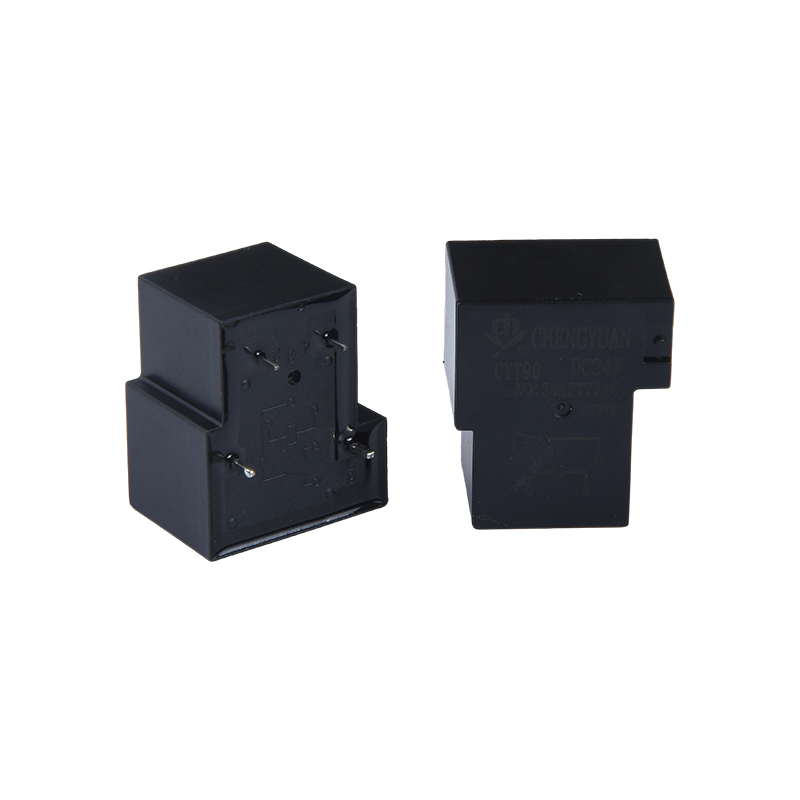

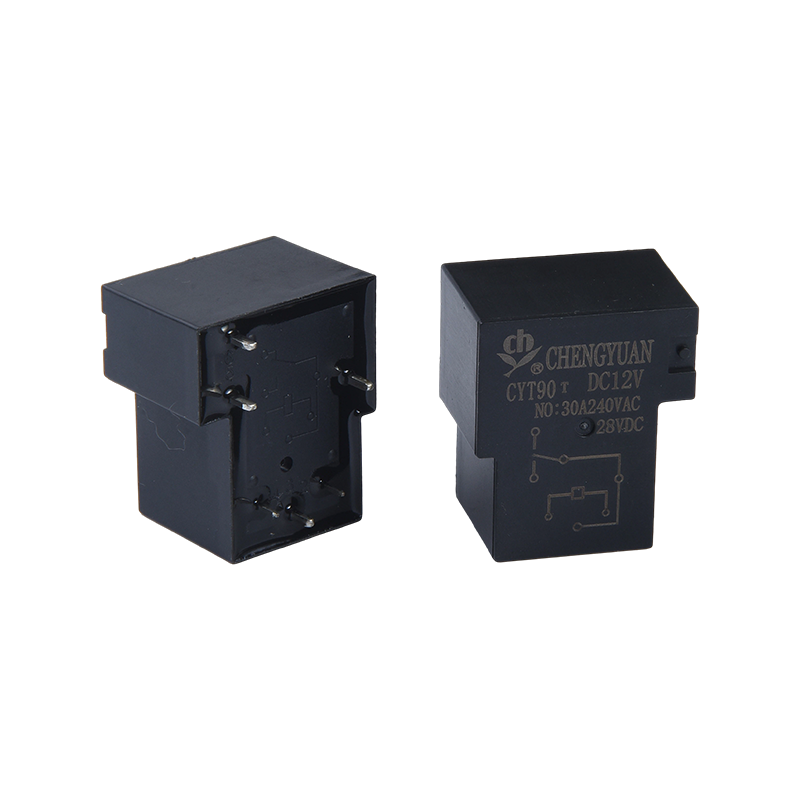

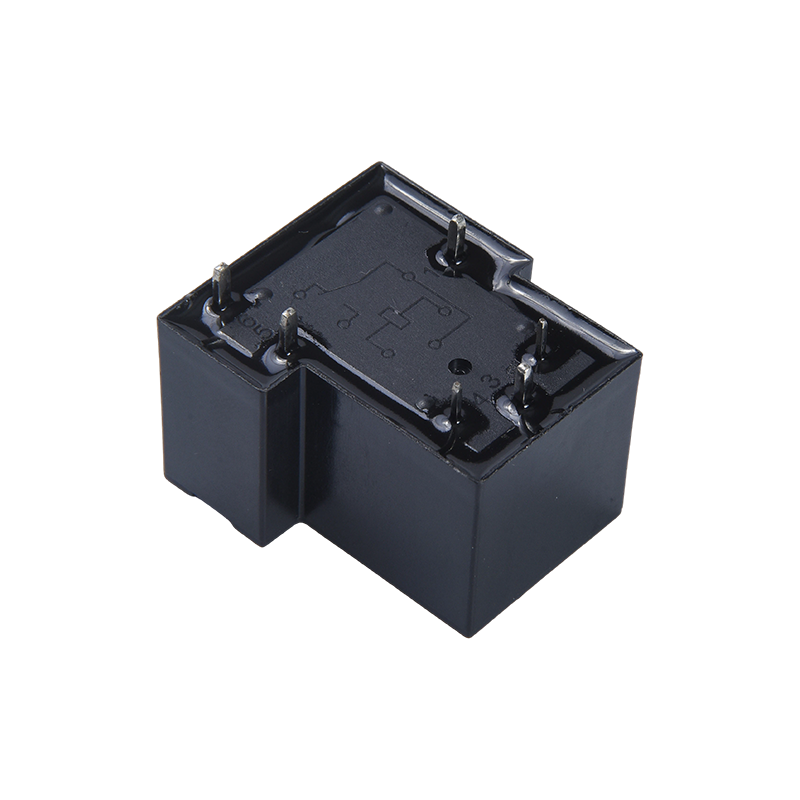

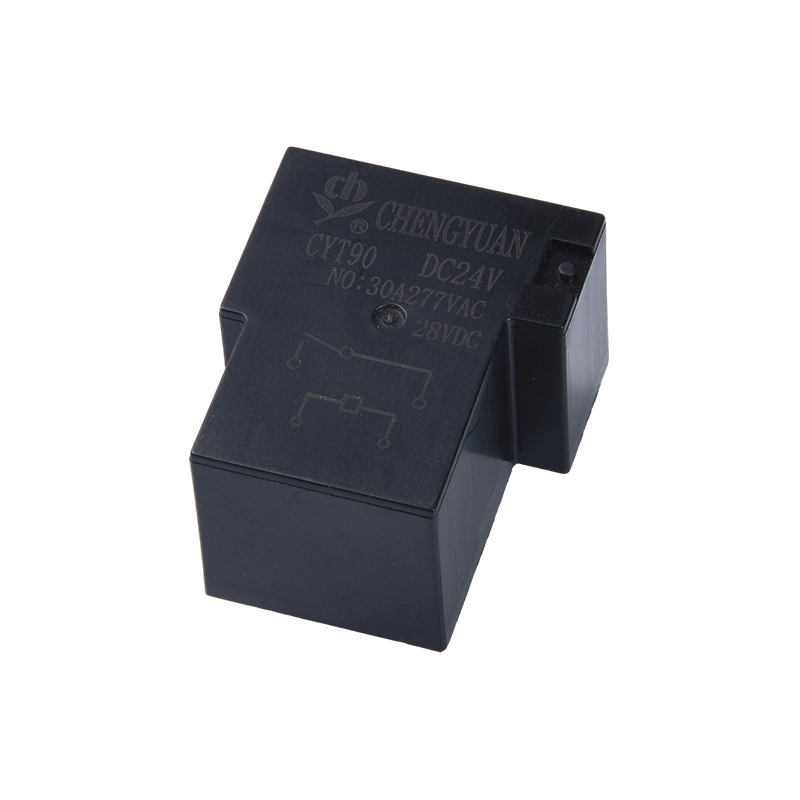

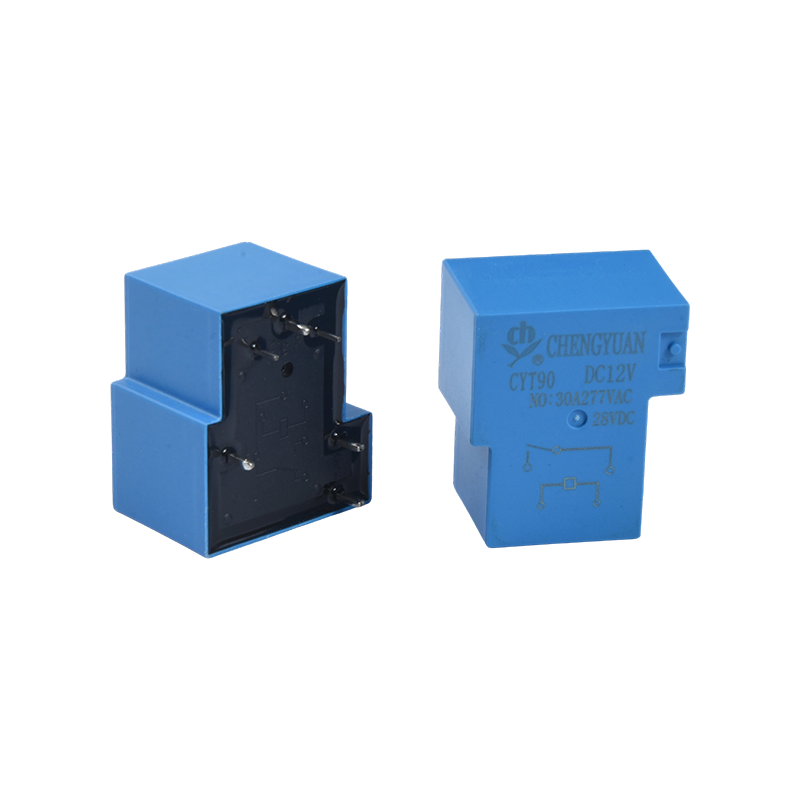

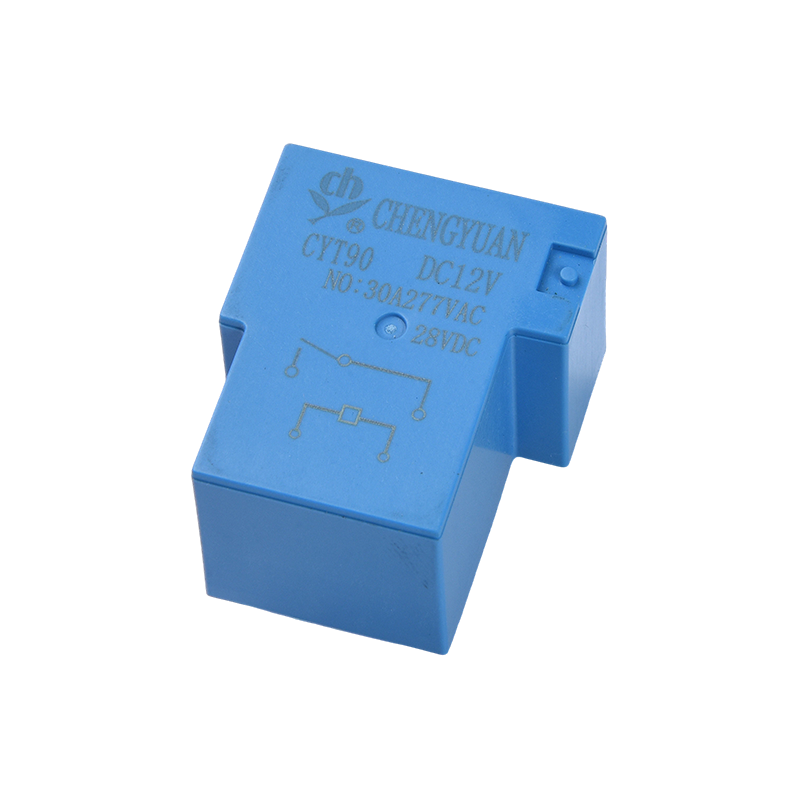

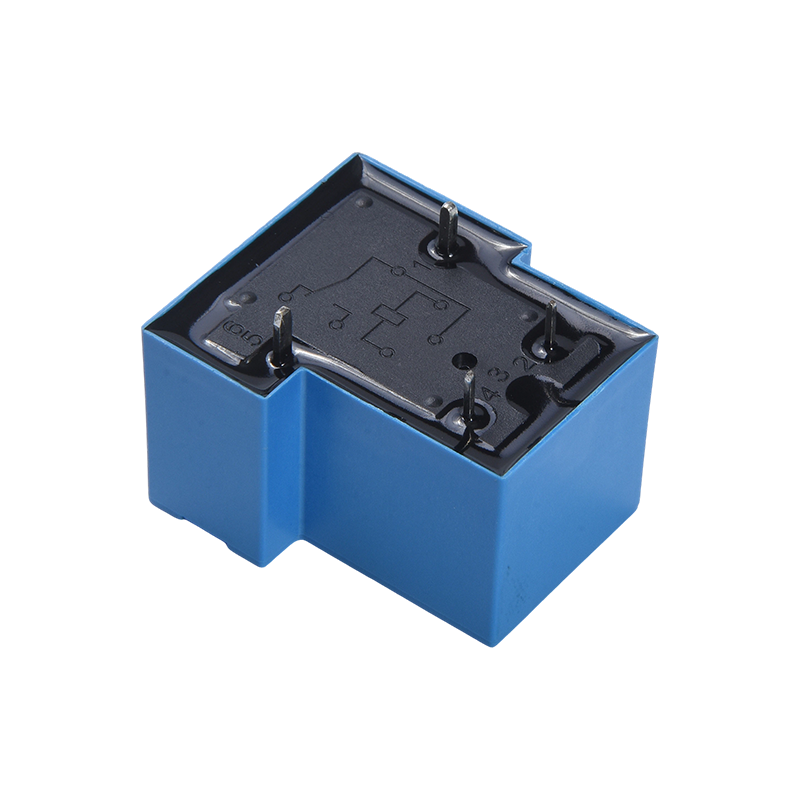

I. Vlastnosti:
1. Viacnásobné možnosti montáže: Poskytuje rôzne možnosti montáže, aby vyhovovali rôznym scenárom inštalácie zariadenia, čím sa zvyšuje pohodlie pri inštalácii;
2. Kompaktný dizajn: Ako malé, vysokovýkonné relé, jeho kompaktná veľkosť šetrí vnútorný inštalačný priestor;
3. Štruktúra SPDT: Používa jednopólovú štruktúru s dvojitým prepojením, ktorá poskytuje jasnú logiku spínania a prispôsobuje sa rôznym potrebám spínania vysokovýkonných obvodov.
II. Hlavné funkcie a použiteľné scenáre:
1. Základné funkcie: Poskytuje vysokoprúdové ovládanie spínania, konverziu signálu a prepínanie záťaže, čím zabezpečuje stabilnú prevádzku obvodov vysokovýkonných zariadení;
2. Domáce spotrebiče: Vhodné pre klimatizácie, indukčné variče, chladničky, variče ryže a iné domáce spotrebiče, umožňujúce ovládanie spínania vysokého výkonu;
3. Priemyselné riadenie: Vhodné pre ohrievače, ventilačné zariadenia a iné zariadenia v priemyselnej automatizácii, spĺňajúce potreby riadenia vysokého prúdu priemyselných scenárov;
4. Inteligentná domácnosť a vznikajúce technológie: Použiteľné pre bezpečnostné zariadenia, osvetľovacie systémy, nové energetické zariadenia a internet vecí, podporujúce konverziu signálu a prepínanie záťaže.
IV. Kľúčové výhody:
1. Manipulácia s vysokým výkonom: Dizajn s vysokým kontaktným výkonom spoľahlivo zvláda scenáre vysokého prúdu 20A/30A a ponúka silnú prispôsobivosť.
2. Flexibilná inštalácia: K dispozícii sú viaceré možnosti montáže, kompatibilné s rôznymi požiadavkami na inštaláciu zariadenia.
3. Široká škála aplikácií: Pokrýva viacero oblastí vrátane domácich spotrebičov, priemyselného riadenia, inteligentných domácností a novej energie, pričom ponúka veľkú všestrannosť.
4. Kompaktná veľkosť a vysoký výkon: Dosahuje vysoký výkon v kompaktnej veľkosti, čím spĺňa dvojité požiadavky na miniaturizáciu zariadení a vysokovýkonné ovládanie.
Kontaktné údaje
| Typ | CYT90 |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ max. (pri 1 A 6 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 20A/30A 250 VAC |
| Max. spínací prúd | 20A/30A |
| Max. spínacie napätie | 250VAC |
| Max. prepínanie napájania | 5000VA/7500VA |
| Min. prepínanie záťaže | 6V 1A |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 15 ms Max. (bez diódy) |
| Čas uvoľnenia | 10 ms Max. ( Žiadna dióda) |
| Izolačný odpor | Minimálne 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1500 VAC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 2500 VAC , 50/60 Hz po dobu 1 minúty |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min |
| Deštruktívne | 100 G min |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Okolitá teplota | -40 ℃ ~ 85 ℃ (bez kondenzácie) |
| Hmotnosť | Približne 24 g $ $ |
| Údaje cievky (pri 20 ℃) |
| Nominálny napätie (VDC) | Nominálny prevádzkový prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 180 | 27 | Približne 0,9 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Údaje uvedené vyššie sú počiatočné hodnoty. Neaplikujte maximálne povolené napätie na cievku dlhšie ako 10 minút, aby nedošlo k prehriatiu cievky.

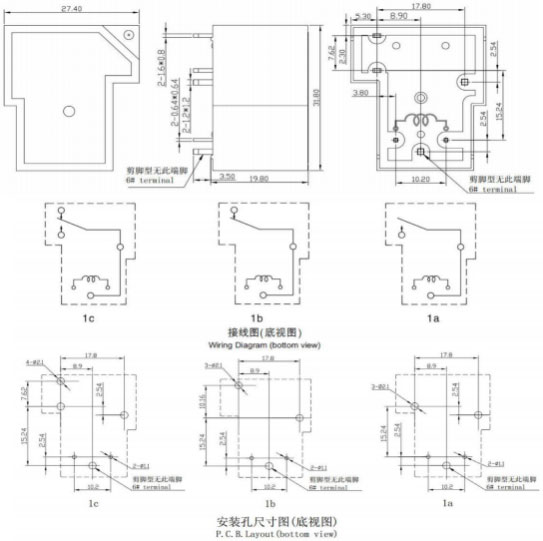

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

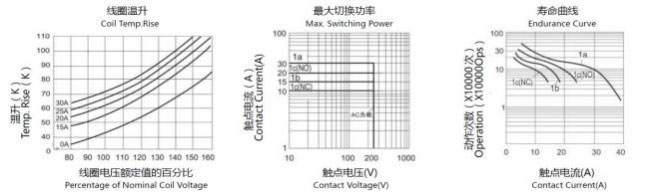

Charakteristické krivky
Informácie o objednávke
CYT90 - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Typ： CYT90
2: Počet pólov: 1 – 1 pól
3: Dohoda o kontakte: A Formulár A ; B forma B; C formulár C
4: Menovité napätie: 5,6,9,12,15,18,24,48V DC
5: Farba krytu: H-čierna; L-Blue
6: Príkon cievky: D-0,9W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH-Utesnený typ umývateľný
8: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo - Špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
