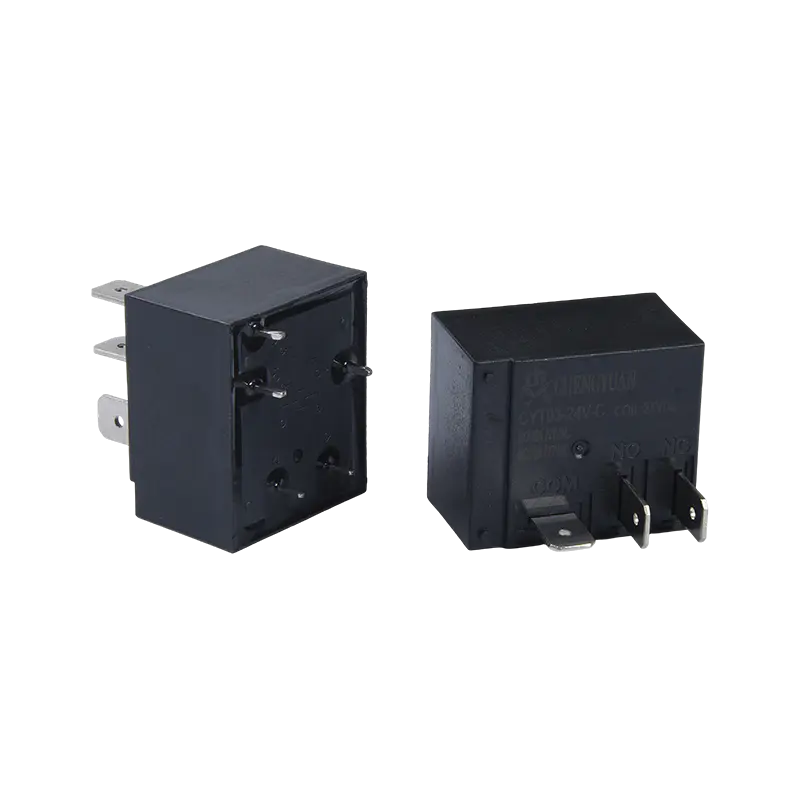

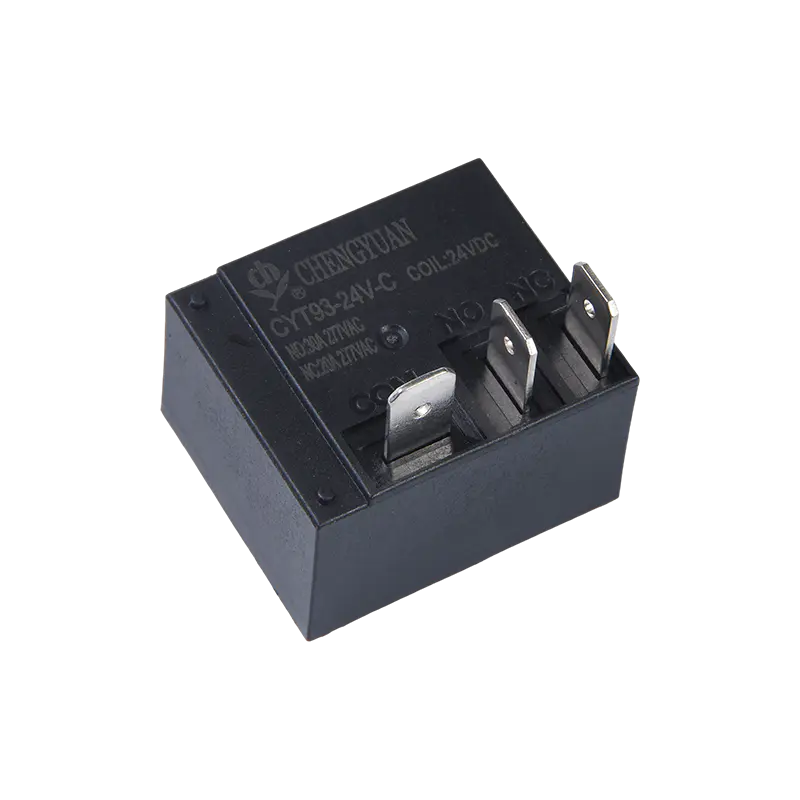

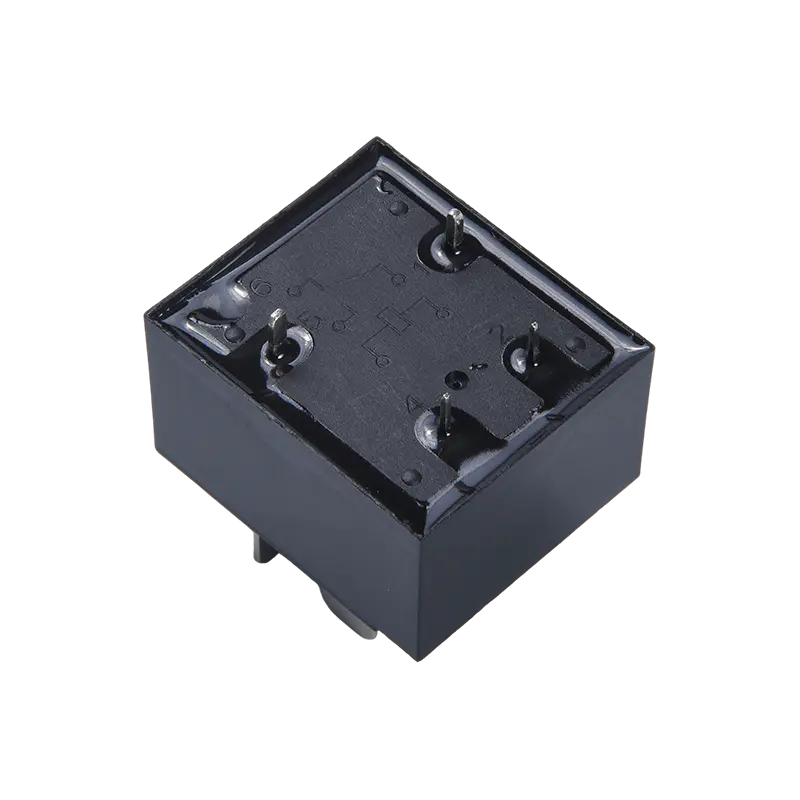

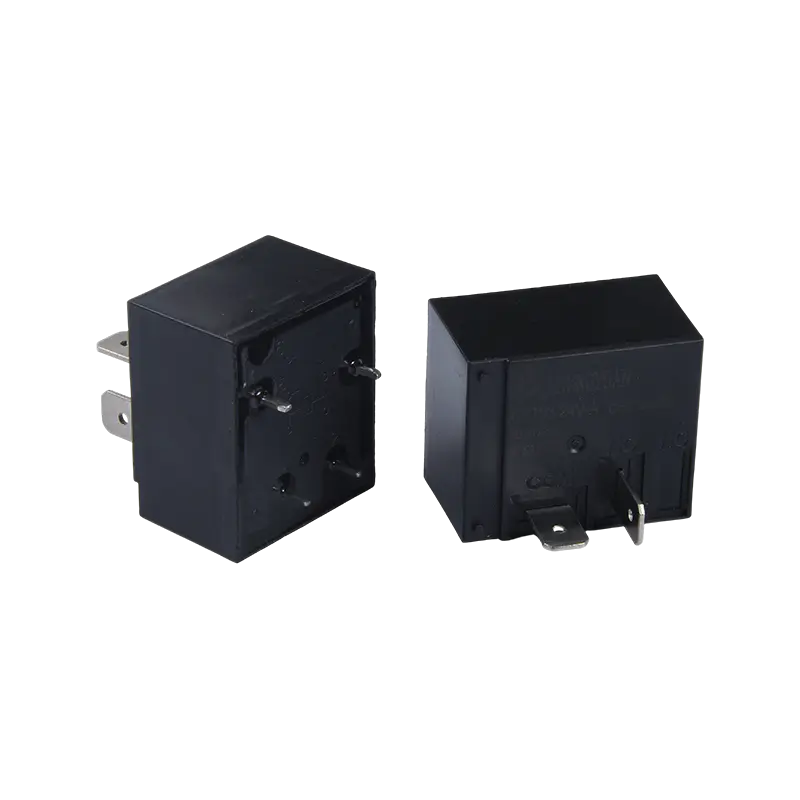

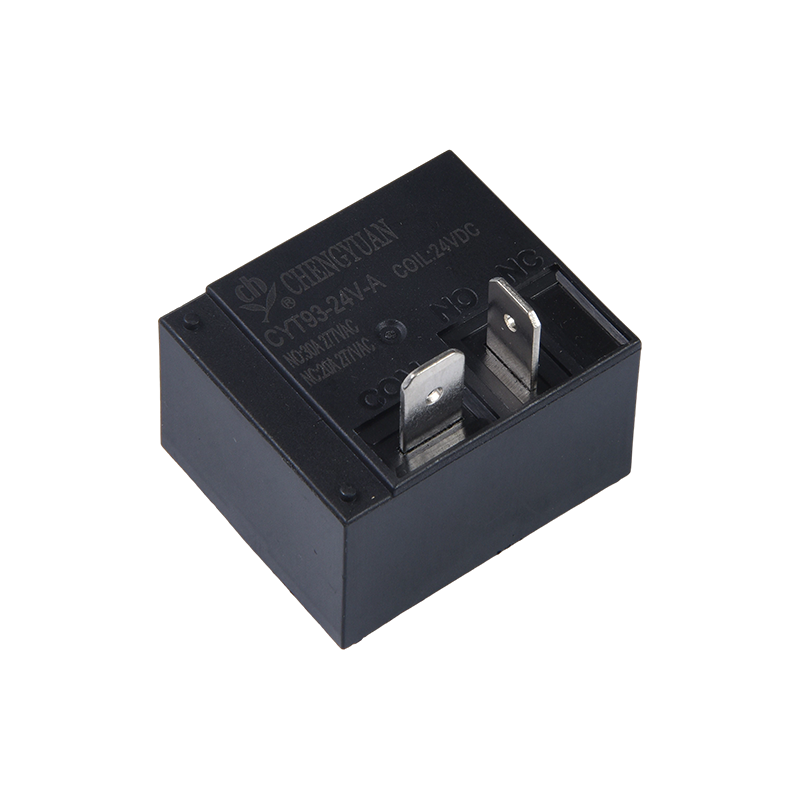

Vlastnosti produktu:
• Spínacia kapacita pri vysokej záťaži: Podporuje maximálne spínacie zaťaženie 30 ampérov (niektoré špecifikácie až 40 A), schopné zvládnuť potreby riadenia vysokovýkonných zariadení.
• Kompaktný dizajn: Malá veľkosť, vhodná na inštaláciu s vysokou hustotou v priestorovo obmedzených elektrických skriniach alebo ovládacích paneloch.
• Nízka spotreba energie: Spotreba energie cievky len 0,9 W, čo efektívne znižuje spotrebu energie systému a tvorbu tepla.
• Možnosti viacerých svoriek: K dispozícii sú produkty s medenými svorkami na zabezpečenie vynikajúcej vodivosti a spoľahlivosti kontaktov pri manipulácii s vysokými prúdmi.
• Široký rozsah napätia: Napätie cievky pokrýva 3VDC až 48VDC, kompatibilné s rôznymi úrovňami napätia riadiaceho systému.
Typické aplikácie:
• Automobilová elektronika: Používa sa na riadenie vysokého výkonu v automobiloch, ako sú ohrievače, motory ventilátorov a osvetľovacie systémy.
• Vykurovacie a ventilačné zariadenia: Vhodné pre priemyselné a domáce HVAC zariadenia, ovládanie vykurovacích telies alebo ventilačných ventilátorov.
• Domáce spotrebiče: Používa sa na ovládanie vypínačom v domácich spotrebičoch s vysokým výkonom, ako sú elektrické rúry a mikrovlnné rúry.
• Priemyselné ovládanie: Používa sa ako ovládač v automatizačných zariadeniach vyžadujúcich spínanie vysokého prúdu.
| Kontaktné údaje |
| Typ | CYT93 |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ max. (pri 1 A 6 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 20A/30A 250 VAC |
| Max. spínací prúd | 20A/30A |
| Max. spínacie napätie | 250VAC |
| Max. prepínanie napájania | 5000VA/7500VA |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 15 ms Max. ( Žiadna dióda) |
| Čas uvoľnenia | 10 ms Max. ( Žiadna dióda) |
| Izolačný odpor | Min. 1000 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 1500 VAC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 2500 VAC , 50/60 Hz po dobu 1 minúty |
| Odolnosť voči vibráciám | Deštruktívne | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Funkčné | 10 – 55 Hz, pri dvojnásobnej amplitúde 1,5 mm |
| Odolnosť voči otrasom | Funkčné | 10 G min. |
| Deštruktívne | 100 G min. |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 10 000 000 ops. (pri izbovej teplote) |
| | Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Okolitá teplota | -40 ℃ ~ 85 ℃ ( bez kondenzácie) |
| Hmotnosť | Približne 28 g $ $ |
Údaje cievky (pri 20 ℃)
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 5 | 180 | 27 | Približne 0,9 W | 75 % nominálnej hodnoty napätie | 5 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Údaje uvedené vyššie sú počiatočné hodnoty. Nenapájajte maximálne prípustné napätie na cievku na viac ako 10 minút , aby ste predišli prehriatiu tejto cievky.

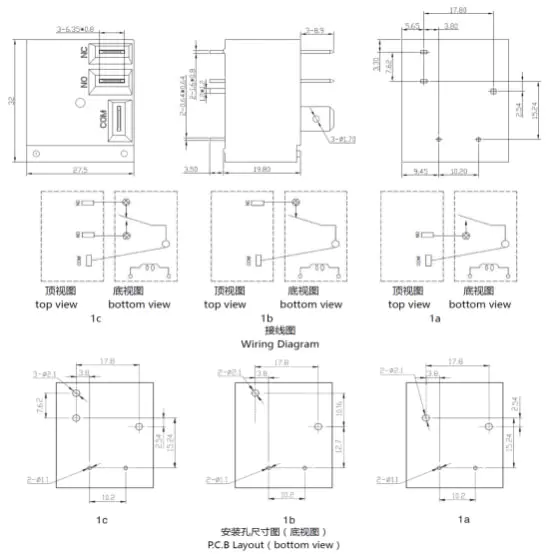

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

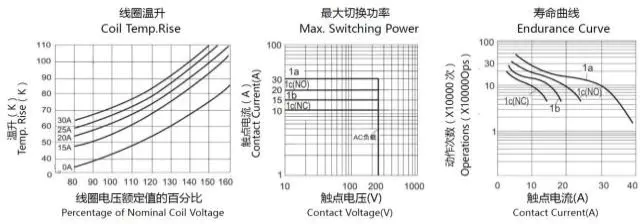

Charakteristické krivky
Informácie o objednávke
CYT93 - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8
1： Typ： CYT93
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: : Formulár A ; B Formulár B ; C Formulár C
4: Nominálne napätie: 5,6,9,12,15,18,24,48V DC
5: Farba krytu: H-čierna
6: Príkon cievky: D-0,9W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH – Utesnený typ umývateľný
8: Špeciálny Parameter: Nil-Standard typ
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
