Vlastnosti produktu:
Vysoká kapacita spínania kontaktov: Okrem štandardnej záťaže 20A kontakty podporujú spínanie až 35 ampérov, schopné zvládnuť okamžité prúdové rázy pri štartovaní auta alebo z vysokovýkonného príslušenstva.
Mimoriadne nízka spotreba energie: Spotreba energie cievky je len 0,6 W/0,8 W, čo pomáha znižovať zaťaženie batérie vozidla a je v súlade s trendom automobilového priemyslu smerom k nízkej spotrebe energie.
Vynikajúca mechanická odolnosť: Vyznačuje sa vysokou odolnosťou proti otrasom a vibráciám, čo zaisťuje stabilné elektrické spojenie aj pri hrboľatých jazdných podmienkach a vibráciách motora.
Široký rozsah napätia cievky: K dispozícii v rôznych špecifikáciách od 3 V DC do 48 V DC, prispôsobenie sa rôznym typom napätí automobilových obvodov.
Kompaktný dizajn: Optimalizovaná štruktúra a malá veľkosť uľahčujú hustú inštaláciu v uzavretých automobilových elektrických ovládacích skriniach. $ $

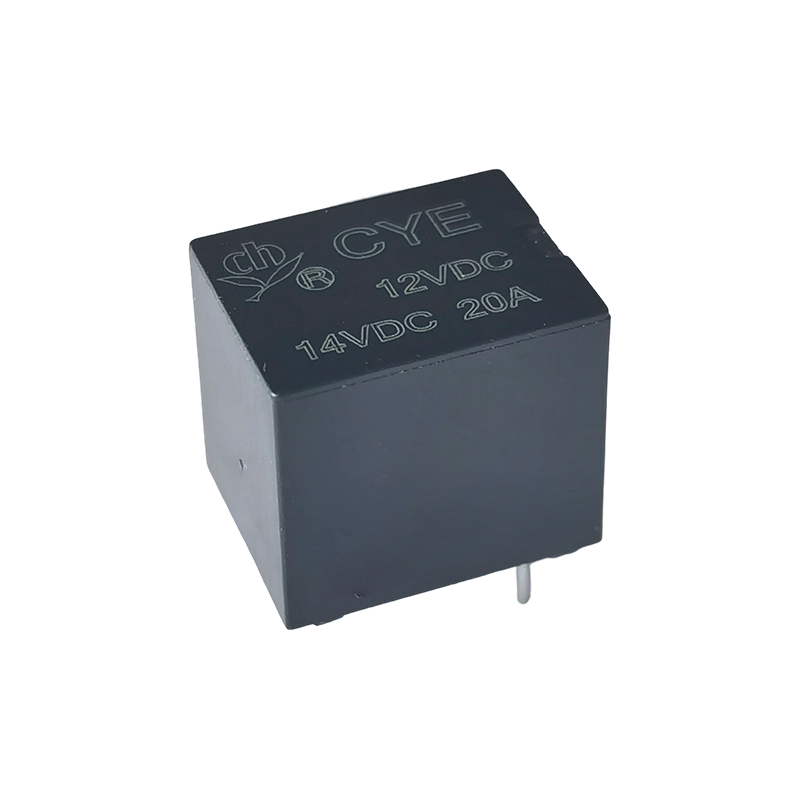

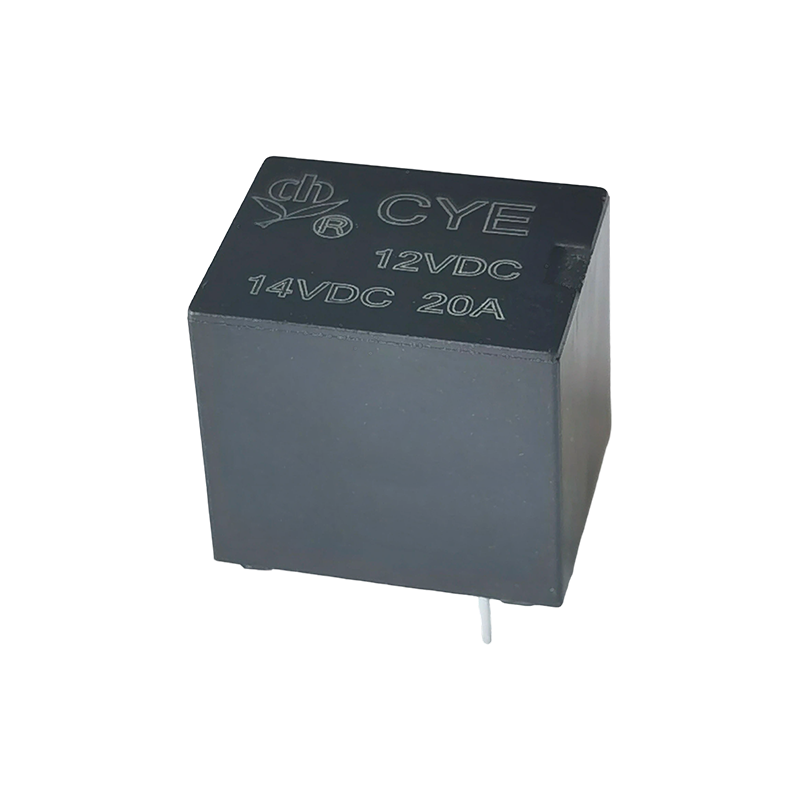

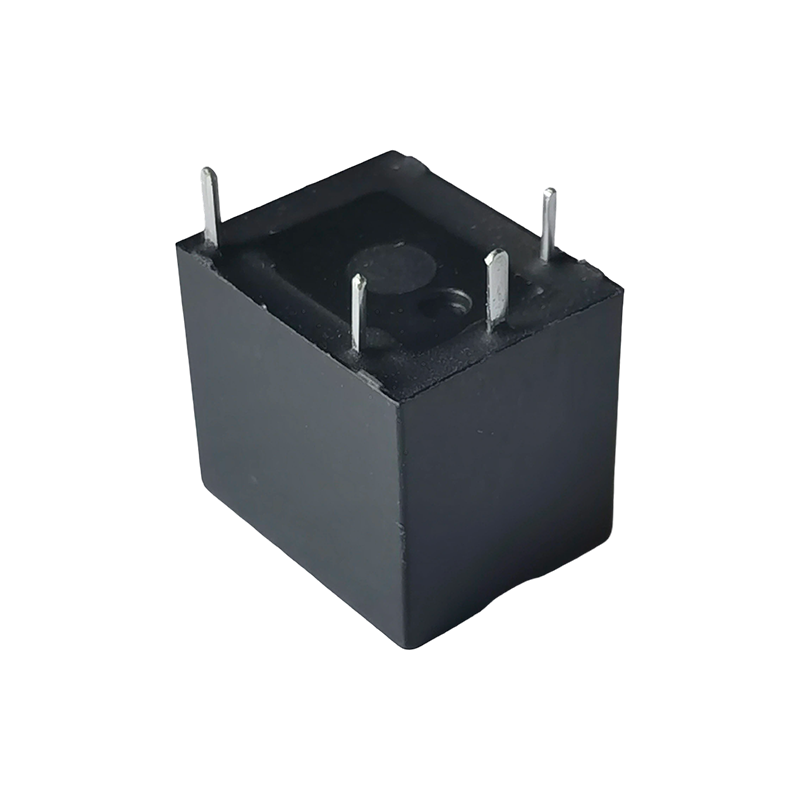

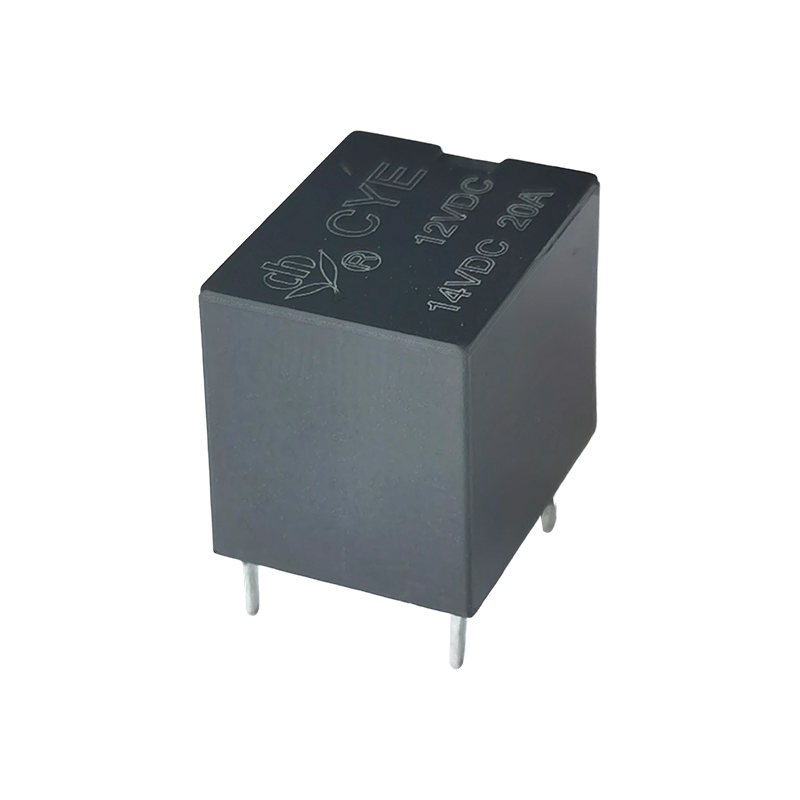

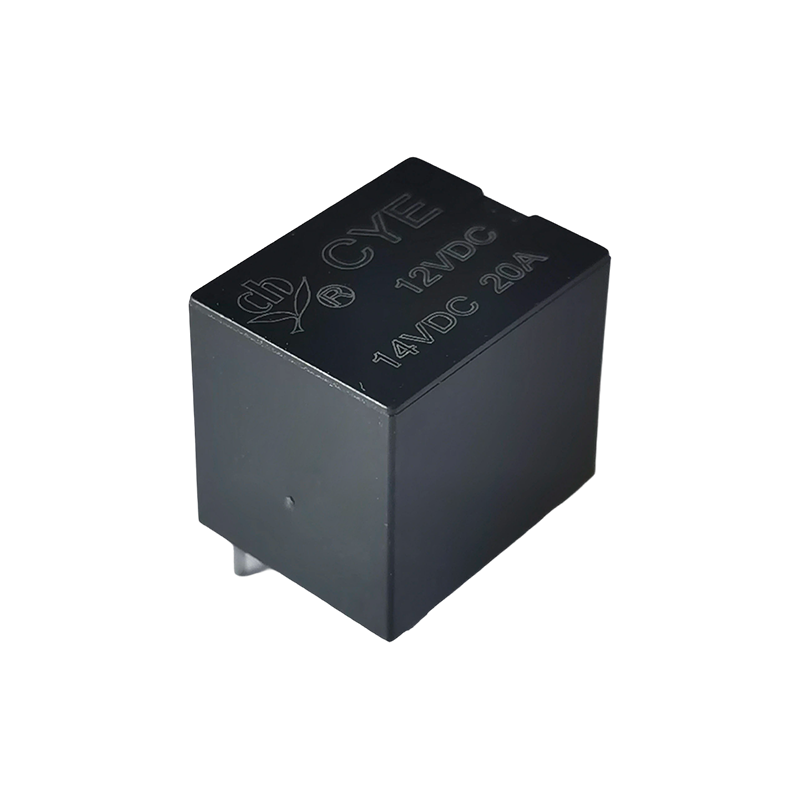

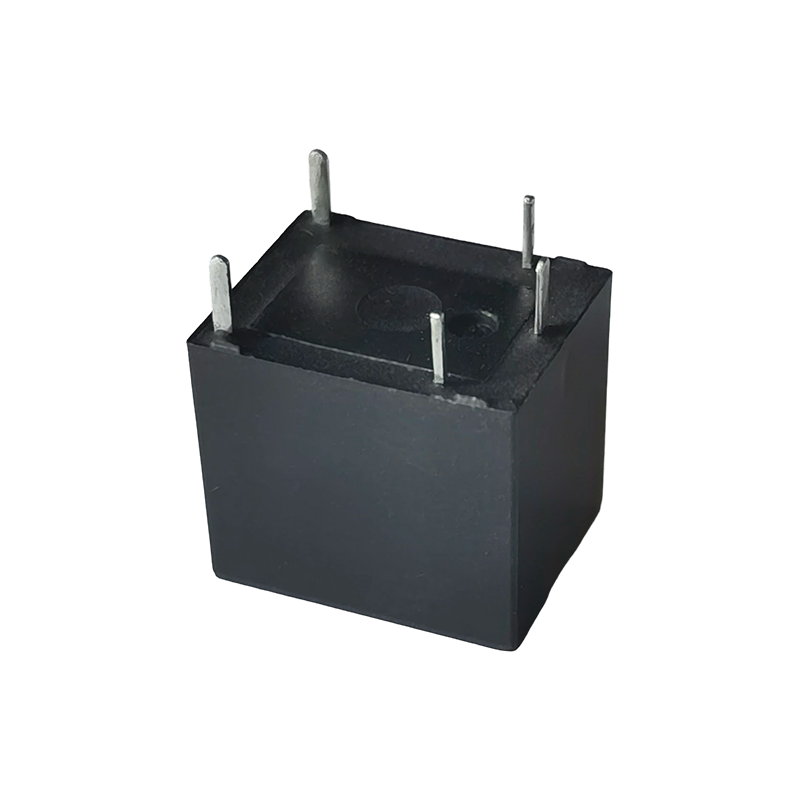

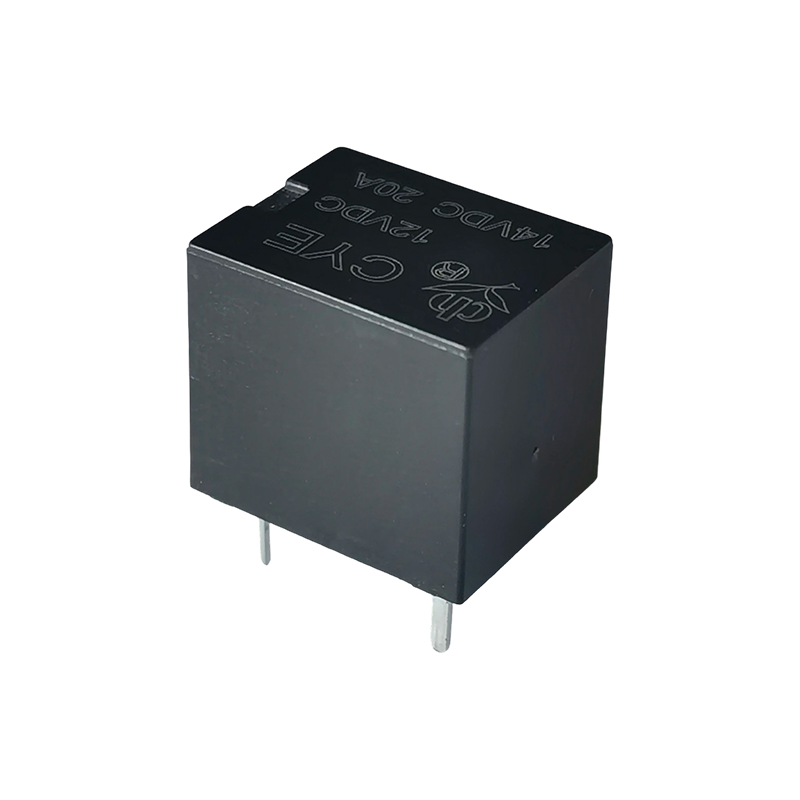

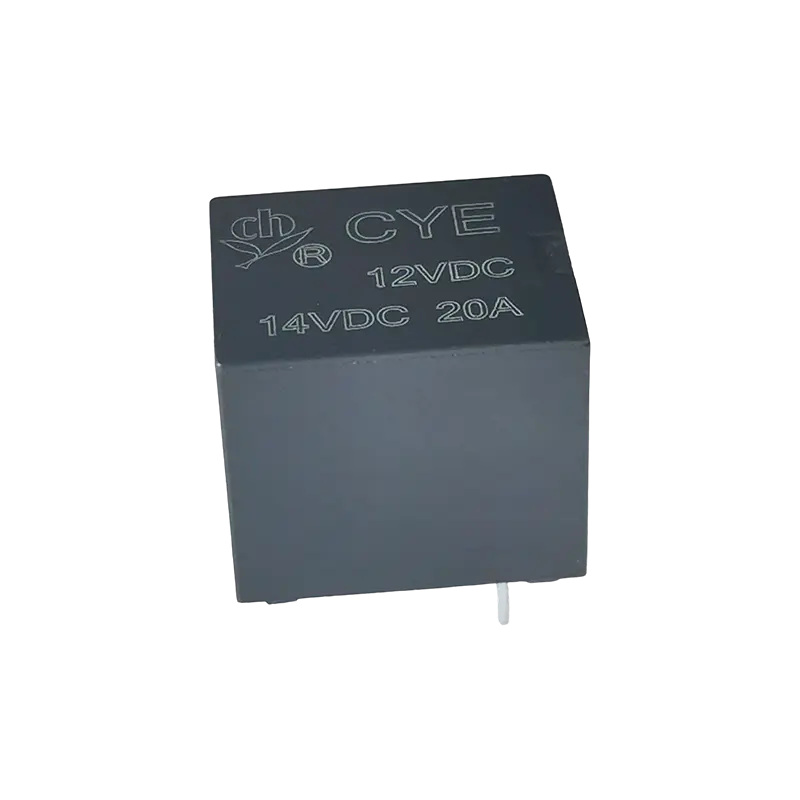

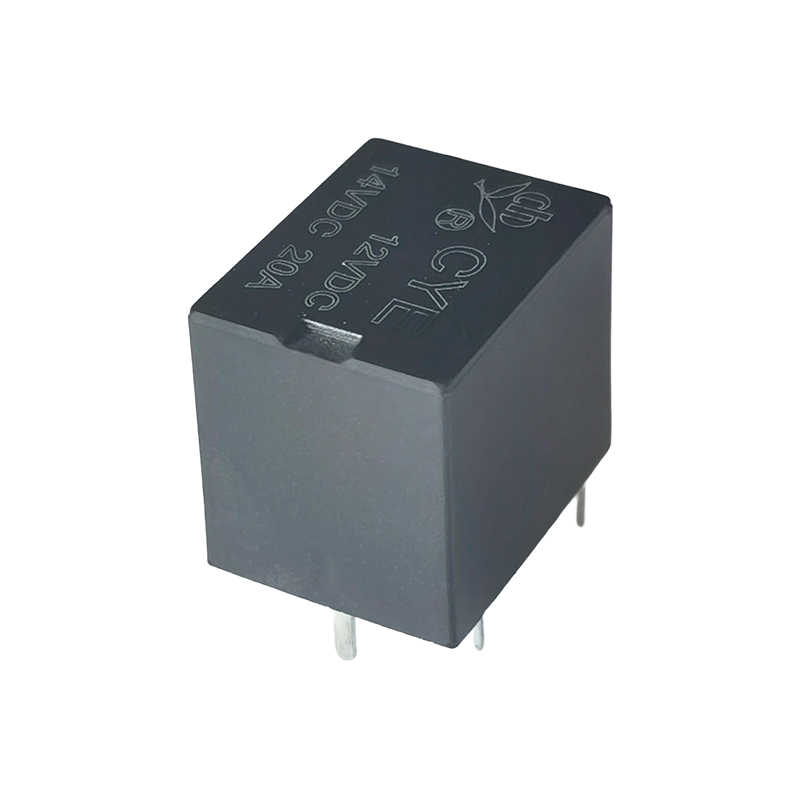

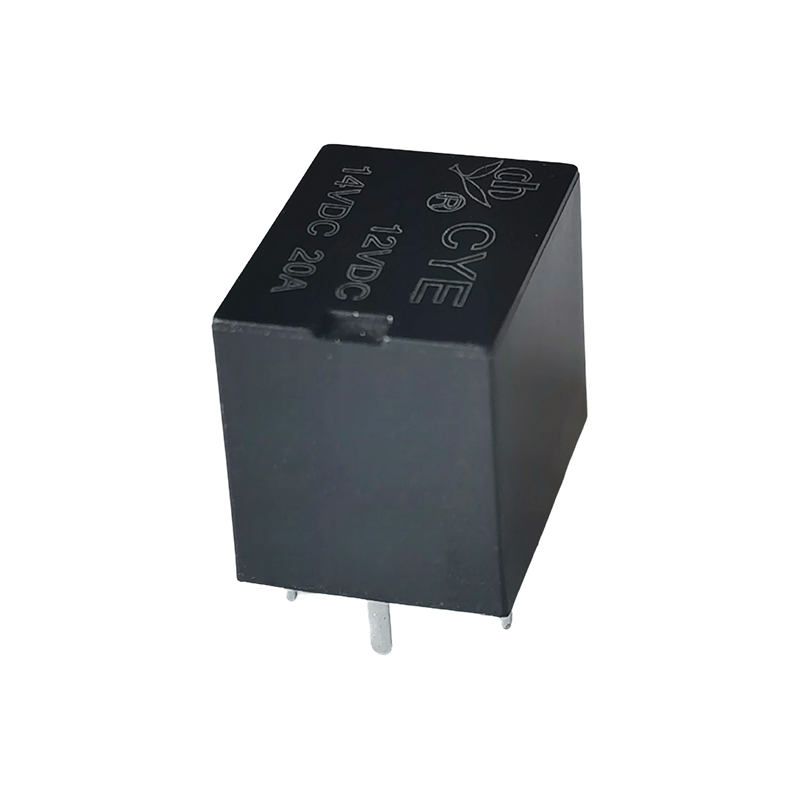

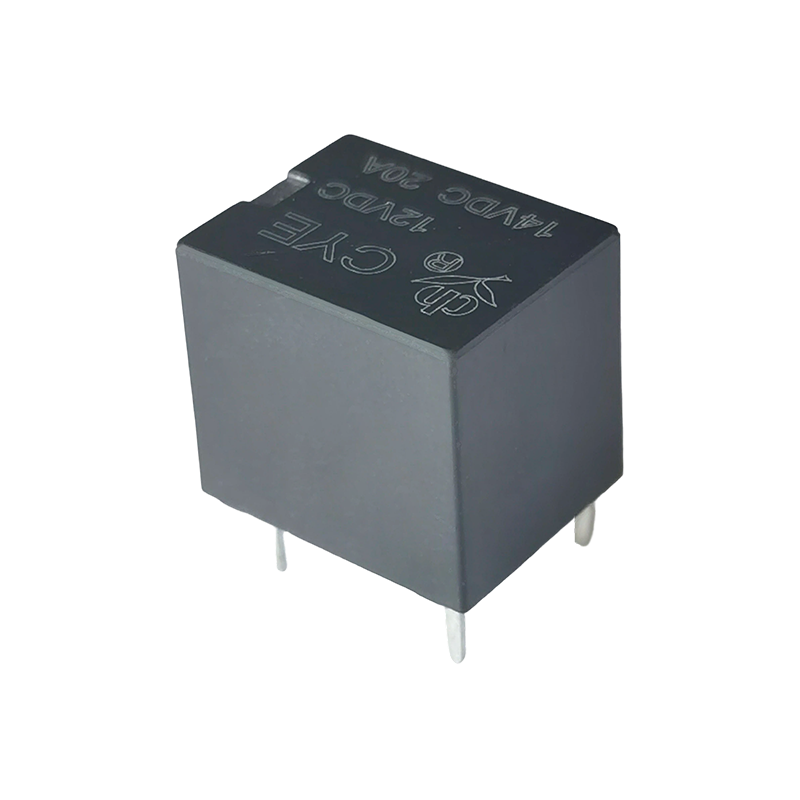

Relé CYE (T78) je ultra-miniatúrne vysokovýkonné elektromagnetické relé so širokou škálou aplikácií.
Medzi jeho hlavné použitia patrí:
Automobilový sektor: Bežne sa používa pri ovládaní motora zámkov dverí automobilov, poplachových systémoch proti krádeži automobilov a prepínaní signálov a ovládaní záťaže v automobilových elektronických zariadeniach.
Domáce spotrebiče a kancelárske vybavenie: Vhodné na správu napájania alebo prenos signálu v domácich spotrebičoch (ako sú klimatizácie, práčky) a kancelárskych automatizačných zariadeniach.
Bezpečnostné a poplašné systémy: Ako základná súčasť automatických alarmov proti krádeži riadi prepínanie okruhov.
Priemyselné riadenie a automatizácia: Používa sa v priemyselných automatizačných systémoch, prístrojoch a komunikačných zariadeniach na riadenie vysokovýkonných záťaží pomocou nízkonapäťových signálov.
Spotrebná elektronika a nové technológie: Rozšírené aplikácie v inteligentných domácnostiach, zariadeniach internetu vecí, nových energetických zariadeniach a lekárskej elektronike.
Kontaktné údaje
| Typ | CYE |
| Kontaktný materiál | Zliatina striebra |
| Kontaktný odpor | 100 mΩ max. (pri 1 A 6 V DC) |
| Menovité zaťaženie (odporové zaťaženie）) | 20A 14VDC |
| Max. spínací prúd | 35A |
| Max. spínacie napätie | 30 V DC $ $ |
| Charakteristika |
| Prevádzkový čas (pri menovitom napätí cievky) | 10 ms Max. (bez diódy) |
| Čas uvoľnenia | 5 ms Max. (bez diódy) |
| Izolačný odpor | Min. 100 MΩ (pri 500 V DC) |
| Dielektrická pevnosť | Medzi otvorenými kontaktmi: 500 V AC, 50/60 Hz počas 1 minúty |
| Medzi cievkou a kontaktom: 500VAC, 50/60Hz po dobu 1min |
| Odolnosť voči vibráciám | Funkčné | 10-500Hz, NO-10G |
| 10-500 Hz, NC-5G |
| Odolnosť voči otrasom | Funkčné | 20 g pre NO/11 ms. 5 g pre NC/11 ms. |
| Deštruktívne | 100 G min. |
| Vytrvalosť | Mechanická odolnosť （10 800 ops./h) | 1 000 000 次 1 000 000 operácií (pri izbovej teplote) |
| Elektrická odolnosť (360 op./h) | 100 000 ops. (pri izbovej teplote) |
| Okolitá teplota | -40 ℃ ~ 125 ℃ ( bez kondenzácie) |
| Hmotnosť | Približne 6 g $ $ |
| Nominálny napätie (VDC) | Nominálny prevádzkové prúd ±10 % (mA) | Odpor cievky ±10 % (Ω) | Nominálny operating moc | Prevádzkové napätie (Max.) | Uvoľnite napätie (min.) | Max. prípustné napätie |
| 6 | 100 | 60 | Približne 0,6W | 60 % nominálnej hodnoty napätie | 10 % nominálnej hodnoty napätie | 130 % nominálneho napätia |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Približne 0,8W | 57,5 % nominálnej hodnoty napätie |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Údaje uvedené vyššie sú počiatočné hodnoty. Nenastavujte maximálne prípustné napätie na cievku na viac ako 10 minút , aby ste predišli prehriatiu tejto cievky.

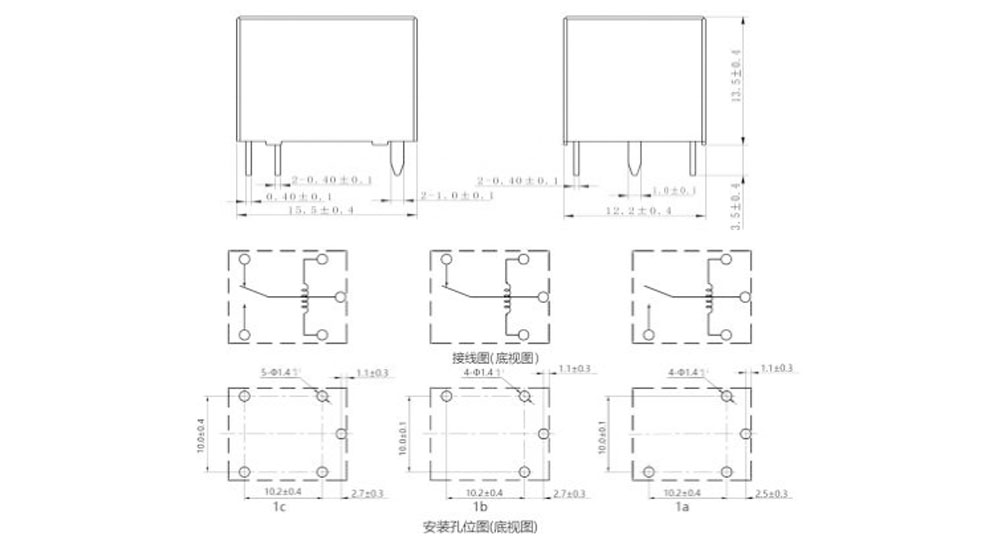

Obrysový rozmer, Schéma zapojenia, rozloženie PCB (Jednotka: mm)

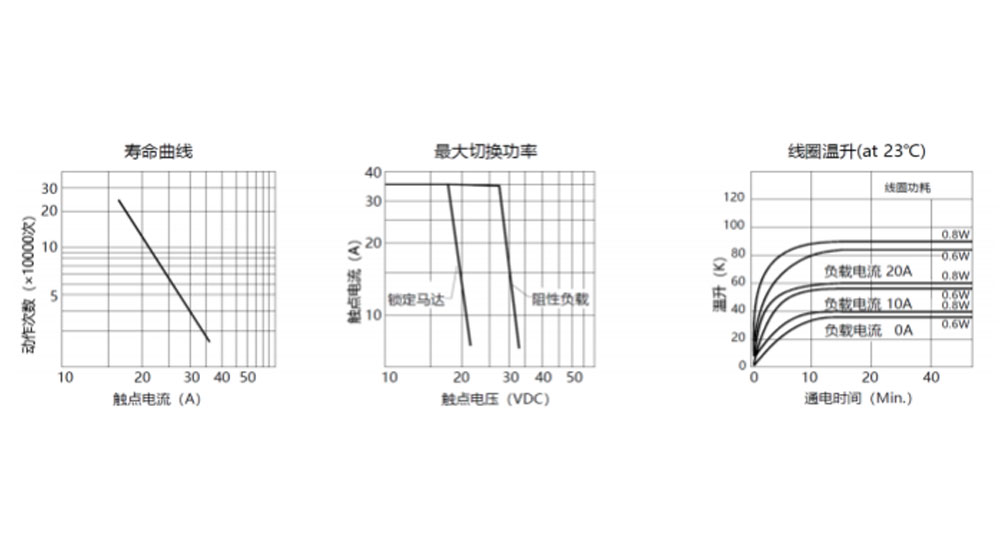

Charakteristické krivky
Informácie o objednávke
CYE - 1 - C - 12 V DC - B - D - T - XX
1 2 3 5 6 7 8
1：Typ：CYE
2: Počet pólov: 1 – 1 pól
3: Usporiadanie kontaktu: A-Formulár A ; B formulár B ; C-Formulár C
4: Nominálne napätie: 6,9,12,24 V DC
5: Farba krytu: B-čierna
6: Príkon cievky: D-0,8W L-0,6W
7: Ochranná konštrukcia: odolná voči S-Flux,
SH- Uzavretý typ, ktorý možno prať
8: Špeciálny parameter: Typ Nil-Standard
Písmeno alebo číslo – špeciálna požiadavka
Relé odolné voči toku sa nemôžu používať v prostredí so znečisťujúcimi látkami ako H2S, SO2, NO2, prach atď.
Čistenie vodou alebo úprava povrchu sa neodporúča po montáži relé odolných voči taveniu na doske plošných spojov.
Zrieknutie sa zodpovednosti: Špecifikácia je len orientačná. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Nemohli sme vyhodnotiť celý výkon a všetky parametre pre každú možnú aplikáciu. Používatelia by teda mali mať správnu pozíciu na výber
Vhodný produkt pre vlastnú aplikáciu. V prípade zapečatených relé po inštalácii a čistení pred použitím otvorte ventilačný otvor v puzdre. Ak máte nejaké otázky, kontaktujte prosím Chengyuan pre technické služby. Je však na zodpovednosti používateľa, aby určil, ktorý produkt by sa mal použiť.
